Instruments et commandes109

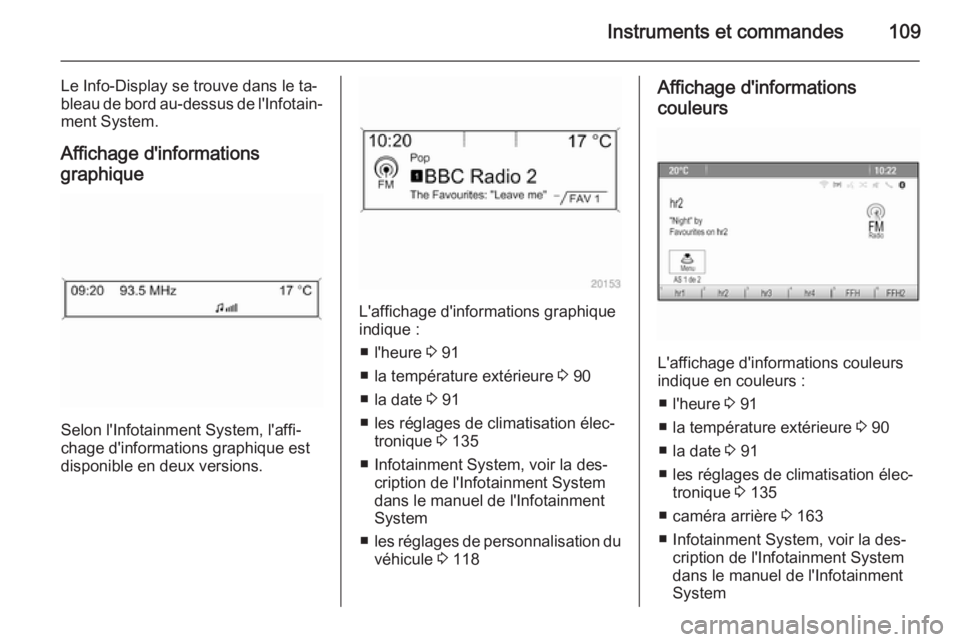

Le Info-Display se trouve dans le ta‐
bleau de bord au-dessus de l'Infotain‐
ment System.
Affichage d'informations
graphique
Selon l'Infotainment System, l'affi‐
chage d'informations graphique est
disponible en deux versions.
L'affichage d'informations graphique indique :
■ l'heure 3 91
■ la température extérieure 3 90
■ la date 3 91
■ les réglages de climatisation élec‐ tronique 3 135
■ Infotainment System, voir la des‐ cription de l'Infotainment System
dans le manuel de l'Infotainment
System
■ les réglages de personnalisation du
véhicule 3 118
Affichage d'informations
couleurs
L'affichage d'informations couleurs
indique en couleurs :
■ l'heure 3 91
■ la température extérieure 3 90
■ la date 3 91
■ les réglages de climatisation élec‐ tronique 3 135
■ caméra arrière 3 163
■ Infotainment System, voir la des‐ cription de l'Infotainment System
dans le manuel de l'Infotainment
System

110Instruments et commandes

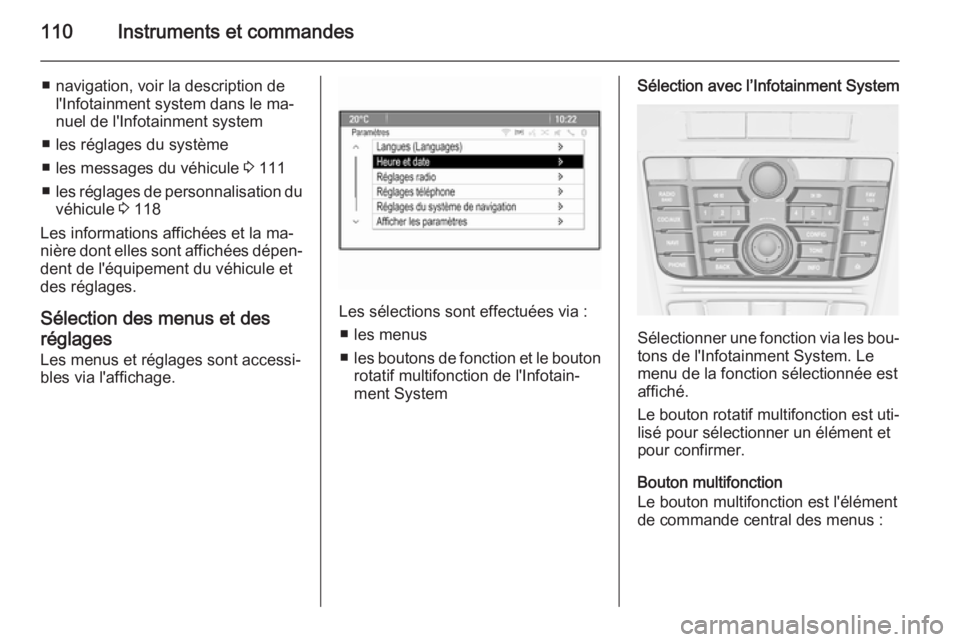

■ navigation, voir la description del'Infotainment system dans le ma‐
nuel de l'Infotainment system
■ les réglages du système
■ les messages du véhicule 3 111
■ les réglages de personnalisation du
véhicule 3 118
Les informations affichées et la ma‐
nière dont elles sont affichées dépen‐
dent de l'équipement du véhicule et
des réglages.
Sélection des menus et des
réglages
Les menus et réglages sont accessi‐
bles via l'affichage.
Les sélections sont effectuées via :
■ les menus
■ les boutons de fonction et le bouton
rotatif multifonction de l'Infotain‐
ment System
Sélection avec l’Infotainment System
Sélectionner une fonction via les bou‐
tons de l'Infotainment System. Le
menu de la fonction sélectionnée est
affiché.
Le bouton rotatif multifonction est uti‐
lisé pour sélectionner un élément et
pour confirmer.
Bouton multifonction
Le bouton multifonction est l'élément
de commande central des menus :

Instruments et commandes111

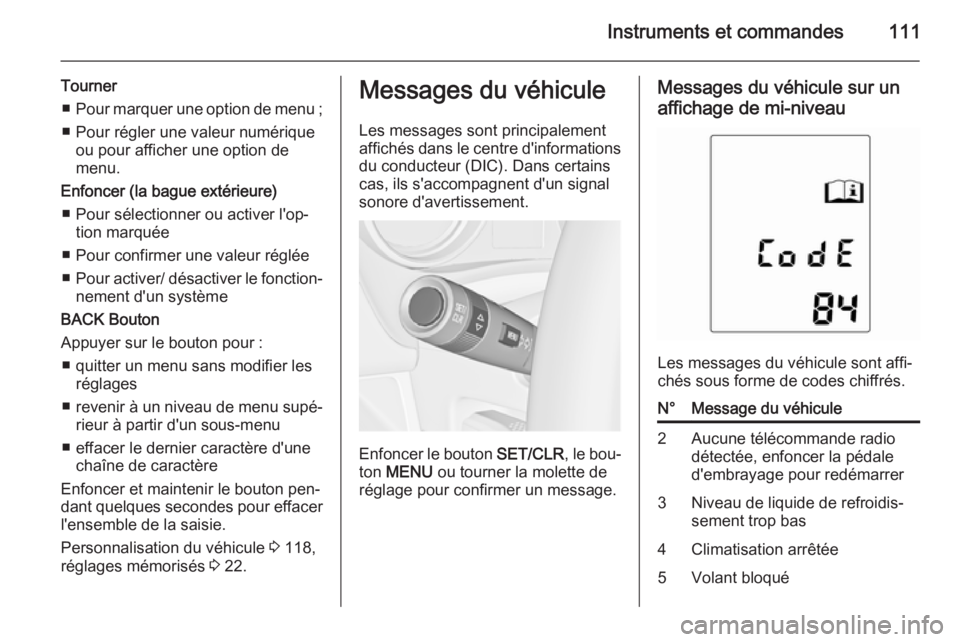

Tourner■ Pour marquer une option de menu ;
■ Pour régler une valeur numérique ou pour afficher une option demenu.
Enfoncer (la bague extérieure) ■ Pour sélectionner ou activer l'op‐ tion marquée
■ Pour confirmer une valeur réglée
■ Pour activer/ désactiver le fonction‐
nement d'un système
BACK Bouton
Appuyer sur le bouton pour : ■ quitter un menu sans modifier les réglages
■ revenir à un niveau de menu supé‐
rieur à partir d'un sous-menu
■ effacer le dernier caractère d'une chaîne de caractère
Enfoncer et maintenir le bouton pen‐
dant quelques secondes pour effacer
l'ensemble de la saisie.
Personnalisation du véhicule 3 118,
réglages mémorisés 3 22.Messages du véhicule
Les messages sont principalement
affichés dans le centre d'informations du conducteur (DIC). Dans certains
cas, ils s'accompagnent d'un signal
sonore d'avertissement.
Enfoncer le bouton SET/CLR, le bou‐
ton MENU ou tourner la molette de
réglage pour confirmer un message.
Messages du véhicule sur un
affichage de mi-niveau
Les messages du véhicule sont affi‐
chés sous forme de codes chiffrés.
N°Message du véhicule2Aucune télécommande radio
détectée, enfoncer la pédale
d'embrayage pour redémarrer3Niveau de liquide de refroidis‐
sement trop bas4Climatisation arrêtée5Volant bloqué

112Instruments et commandes

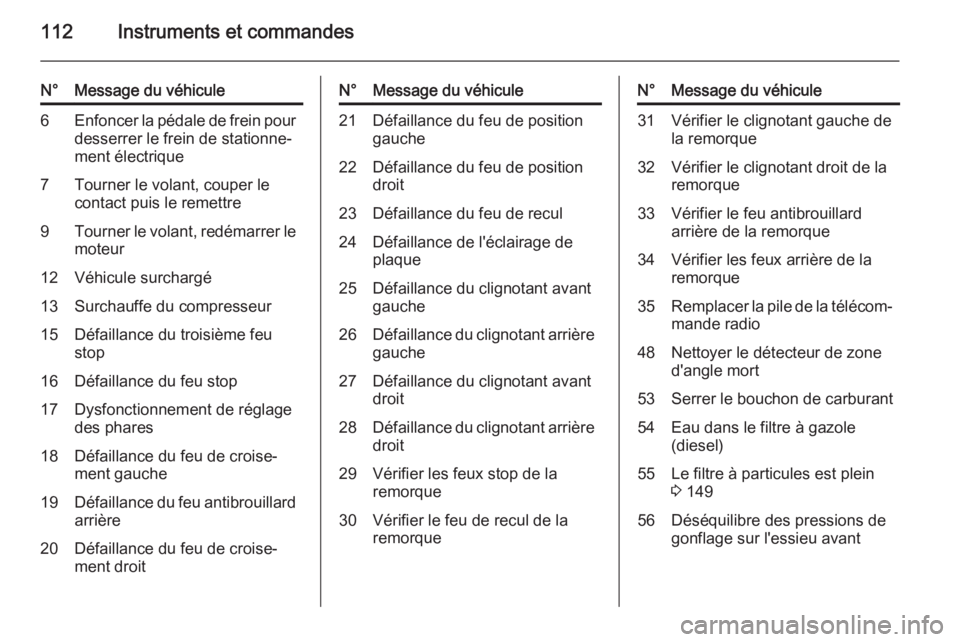

N°Message du véhicule6Enfoncer la pédale de frein pour
desserrer le frein de stationne‐
ment électrique7Tourner le volant, couper le
contact puis le remettre9Tourner le volant, redémarrer le moteur12Véhicule surchargé13Surchauffe du compresseur15Défaillance du troisième feu
stop16Défaillance du feu stop17Dysfonctionnement de réglage
des phares18Défaillance du feu de croise‐
ment gauche19Défaillance du feu antibrouillard
arrière20Défaillance du feu de croise‐
ment droitN°Message du véhicule21Défaillance du feu de position
gauche22Défaillance du feu de position
droit23Défaillance du feu de recul24Défaillance de l'éclairage de
plaque25Défaillance du clignotant avant
gauche26Défaillance du clignotant arrière gauche27Défaillance du clignotant avant
droit28Défaillance du clignotant arrière droit29Vérifier les feux stop de la
remorque30Vérifier le feu de recul de la
remorqueN°Message du véhicule31Vérifier le clignotant gauche de
la remorque32Vérifier le clignotant droit de la
remorque33Vérifier le feu antibrouillard
arrière de la remorque34Vérifier les feux arrière de la
remorque35Remplacer la pile de la télécom‐ mande radio48Nettoyer le détecteur de zone
d'angle mort53Serrer le bouchon de carburant54Eau dans le filtre à gazole
(diesel)55Le filtre à particules est plein
3 14956Déséquilibre des pressions de
gonflage sur l'essieu avant

Instruments et commandes113

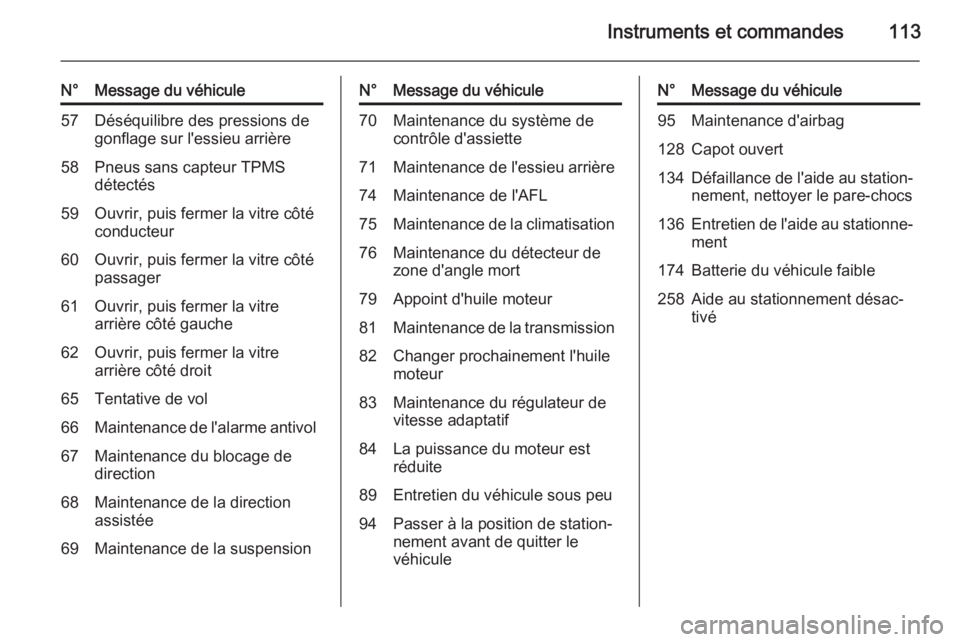

N°Message du véhicule57Déséquilibre des pressions de
gonflage sur l'essieu arrière58Pneus sans capteur TPMS
détectés59Ouvrir, puis fermer la vitre côté
conducteur60Ouvrir, puis fermer la vitre côté
passager61Ouvrir, puis fermer la vitre
arrière côté gauche62Ouvrir, puis fermer la vitre
arrière côté droit65Tentative de vol66Maintenance de l'alarme antivol67Maintenance du blocage de
direction68Maintenance de la direction
assistée69Maintenance de la suspensionN°Message du véhicule70Maintenance du système de
contrôle d'assiette71Maintenance de l'essieu arrière74Maintenance de l'AFL75Maintenance de la climatisation76Maintenance du détecteur de
zone d'angle mort79Appoint d'huile moteur81Maintenance de la transmission82Changer prochainement l'huile
moteur83Maintenance du régulateur de
vitesse adaptatif84La puissance du moteur est
réduite89Entretien du véhicule sous peu94Passer à la position de station‐
nement avant de quitter le
véhiculeN°Message du véhicule95Maintenance d'airbag128Capot ouvert134Défaillance de l'aide au station‐ nement, nettoyer le pare-chocs136Entretien de l'aide au stationne‐
ment174Batterie du véhicule faible258Aide au stationnement désac‐
tivé

114Instruments et commandes

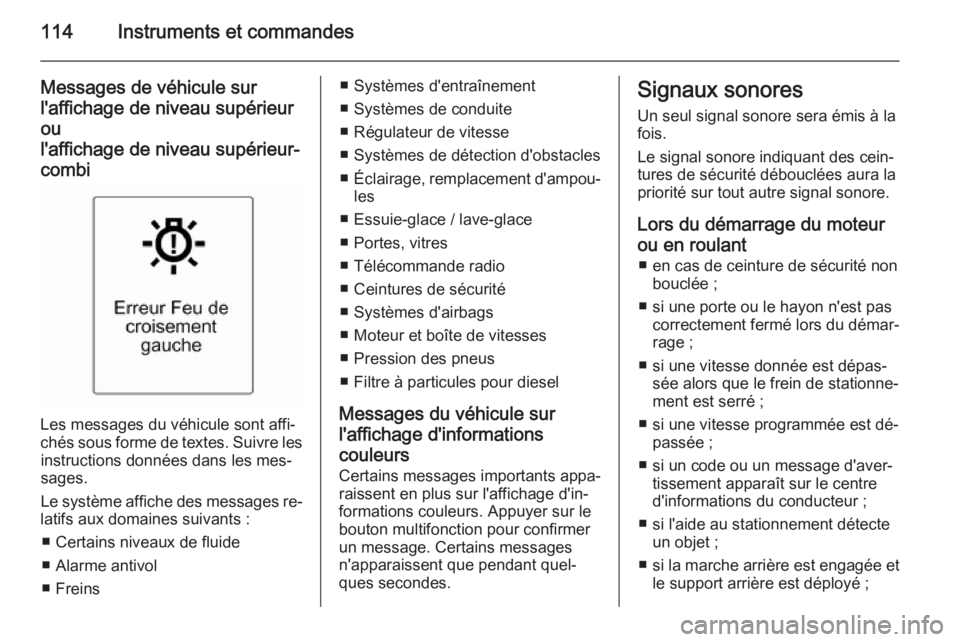

Messages de véhicule sur
l'affichage de niveau supérieur ou
l'affichage de niveau supérieur-
combi
Les messages du véhicule sont affi‐
chés sous forme de textes. Suivre les instructions données dans les mes‐
sages.
Le système affiche des messages re‐
latifs aux domaines suivants :
■ Certains niveaux de fluide
■ Alarme antivol
■ Freins
■ Systèmes d'entraînement
■ Systèmes de conduite
■ Régulateur de vitesse
■ Systèmes de détection d'obstacles ■ Éclairage, remplacement d'ampou‐
les
■ Essuie-glace / lave-glace
■ Portes, vitres
■ Télécommande radio
■ Ceintures de sécurité
■ Systèmes d'airbags
■ Moteur et boîte de vitesses
■ Pression des pneus
■ Filtre à particules pour diesel
Messages du véhicule sur
l'affichage d'informations
couleurs
Certains messages importants appa‐
raissent en plus sur l'affichage d'in‐
formations couleurs. Appuyer sur le
bouton multifonction pour confirmer un message. Certains messages
n'apparaissent que pendant quel‐
ques secondes.Signaux sonores
Un seul signal sonore sera émis à la
fois.
Le signal sonore indiquant des cein‐ tures de sécurité débouclées aura la
priorité sur tout autre signal sonore.
Lors du démarrage du moteur ou en roulant ■ en cas de ceinture de sécurité non bouclée ;
■ si une porte ou le hayon n'est pas correctement fermé lors du démar‐rage ;
■ si une vitesse donnée est dépas‐ sée alors que le frein de stationne‐
ment est serré ;
■ si une vitesse programmée est dé‐ passée ;
■ si un code ou un message d'aver‐ tissement apparaît sur le centre
d'informations du conducteur ;
■ si l'aide au stationnement détecte un objet ;
■ si la marche arrière est engagée et
le support arrière est déployé ;

Instruments et commandes115
■ si une défaillance est détectéedans le verrouillage automatique;
■ si le filtre à particules pour diesel a atteint son niveau de remplissage
maximal.
Quand le véhicule est à l'arrêt et/ ou que la porte du conducteurest ouverte ■ si la clé de contact est dans la ser‐ rure de contact ;
■ avec l'éclairage extérieur allumé.
Pendant un Autostop ■ Lorsque la porte du conducteur est
ouverte.
Tension de pile Lorsque la tension de la batterie du
véhicule est faible, un message
d'avertissement ou le code
d'avertissement 174 s'affiche sur le
centre d'informations du conducteur.
1. Arrêter immédiatement tout con‐ sommateur électrique qui n'est
pas nécessaire à la sécurité lors
de la conduite du véhicule, lechauffage de siège, le chauffage
de lunette par exemple, ou tout
autre consommateur électrique.
2. Charger la batterie du véhicule en
conduisant continuellement pen‐
dant un certain temps ou en utili‐
sant un chargeur de batterie.
Le message d'avertissement ou le
code d'avertissement s'effaceront
une fois que le moteur a été démarré deux fois consécutivement sans
chute de tension.
Si la batterie du véhicule ne peut pas être rechargée, faire remédier à la
cause du problème par un atelier.Ordinateur de bord
Les menus et les fonctions peuvent
être sélectionnés via les boutons sur
la manette des clignotants 3 105.
Appuyer sur le bouton MENU pour
choisir Menu informations trajet/
carbur. ou sélectionner W sur l'affi‐
chage de niveau supérieur-combi.

116Instruments et commandes
Menu informations trajet/carbur. sur
l'affichage de niveau supérieur
Tourner la molette pour sélectionner
un des sous-menus suivants :
■ Compteur kilométrique journalier 1
■ Compteur kilométrique journalier 2
■ Autonomie
■ Consommation moyenne
■ Consommation instantanée
■ Vitesse moyenne
■ Vitesse numérique
Menu informations trajet/carbur. sur
l'affichage de niveau supérieur-combi
Tourner la molette pour sélectionner
une page :Page 1 :
■ Compteur kilométrique journalier 1
■ Consommation moyenne 1
■ Vitesse moyenne 1
Page 2 : ■ Compteur kilométrique journalier 2
■ Consommation moyenne 2
■ Vitesse moyenne 2

Instruments et commandes117

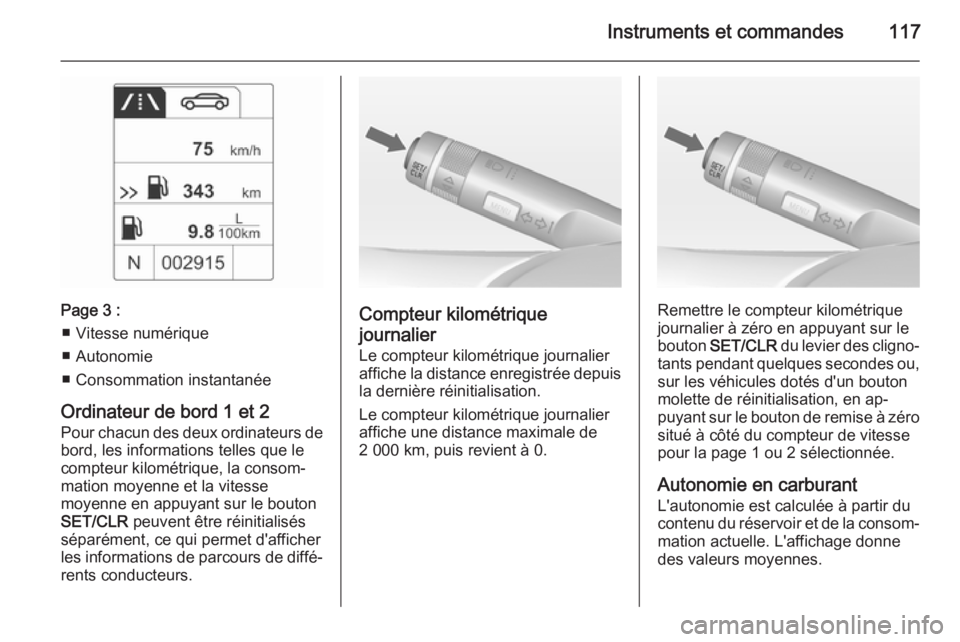

Page 3 :■ Vitesse numérique
■ Autonomie
■ Consommation instantanée
Ordinateur de bord 1 et 2 Pour chacun des deux ordinateurs de
bord, les informations telles que le compteur kilométrique, la consom‐
mation moyenne et la vitesse
moyenne en appuyant sur le bouton
SET/CLR peuvent être réinitialisés
séparément, ce qui permet d'afficher
les informations de parcours de diffé‐ rents conducteurs.Compteur kilométrique
journalier
Le compteur kilométrique journalier affiche la distance enregistrée depuis la dernière réinitialisation.
Le compteur kilométrique journalier
affiche une distance maximale de
2 000 km, puis revient à 0.Remettre le compteur kilométrique
journalier à zéro en appuyant sur le
bouton SET/CLR du levier des cligno‐
tants pendant quelques secondes ou,
sur les véhicules dotés d'un bouton molette de réinitialisation, en ap‐
puyant sur le bouton de remise à zéro situé à côté du compteur de vitesse
pour la page 1 ou 2 sélectionnée.
Autonomie en carburant
L'autonomie est calculée à partir du
contenu du réservoir et de la consom‐ mation actuelle. L'affichage donne
des valeurs moyennes.

118Instruments et commandes

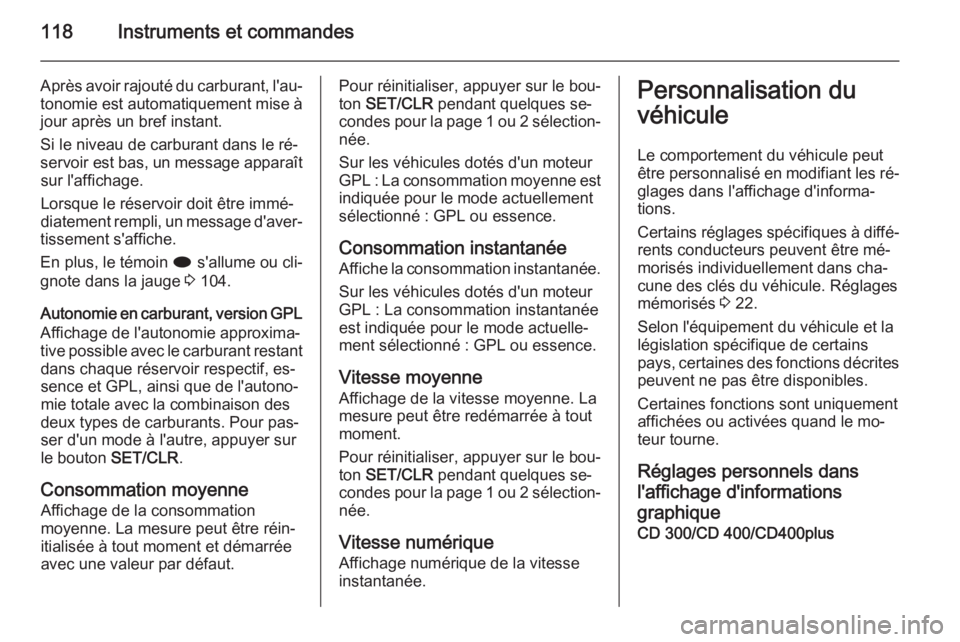

Après avoir rajouté du carburant, l'au‐tonomie est automatiquement mise à
jour après un bref instant.
Si le niveau de carburant dans le ré‐
servoir est bas, un message apparaît sur l'affichage.
Lorsque le réservoir doit être immé‐
diatement rempli, un message d'aver‐
tissement s'affiche.
En plus, le témoin i s'allume ou cli‐
gnote dans la jauge 3 104.
Autonomie en carburant, version GPL Affichage de l'autonomie approxima‐
tive possible avec le carburant restant dans chaque réservoir respectif, es‐
sence et GPL, ainsi que de l'autono‐
mie totale avec la combinaison des
deux types de carburants. Pour pas‐
ser d'un mode à l'autre, appuyer sur
le bouton SET/CLR.
Consommation moyenne Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée
avec une valeur par défaut.Pour réinitialiser, appuyer sur le bou‐
ton SET/CLR pendant quelques se‐
condes pour la page 1 ou 2 sélection‐
née.
Sur les véhicules dotés d'un moteur
GPL : La consommation moyenne est
indiquée pour le mode actuellement
sélectionné : GPL ou essence.
Consommation instantanée
Affiche la consommation instantanée.
Sur les véhicules dotés d'un moteur
GPL : La consommation instantanée
est indiquée pour le mode actuelle‐
ment sélectionné : GPL ou essence.
Vitesse moyenne Affichage de la vitesse moyenne. La
mesure peut être redémarrée à tout
moment.
Pour réinitialiser, appuyer sur le bou‐
ton SET/CLR pendant quelques se‐
condes pour la page 1 ou 2 sélection‐
née.
Vitesse numérique Affichage numérique de la vitesse
instantanée.Personnalisation du
véhicule
Le comportement du véhicule peut
être personnalisé en modifiant les ré‐
glages dans l'affichage d'informa‐
tions.
Certains réglages spécifiques à diffé‐
rents conducteurs peuvent être mé‐
morisés individuellement dans cha‐
cune des clés du véhicule. Réglages mémorisés 3 22.
Selon l'équipement du véhicule et la
législation spécifique de certains
pays, certaines des fonctions décrites peuvent ne pas être disponibles.
Certaines fonctions sont uniquement
affichées ou activées quand le mo‐
teur tourne.
Réglages personnels dans
l'affichage d'informations
graphique CD 300/CD 400/CD400plus
