Soins du véhicule199

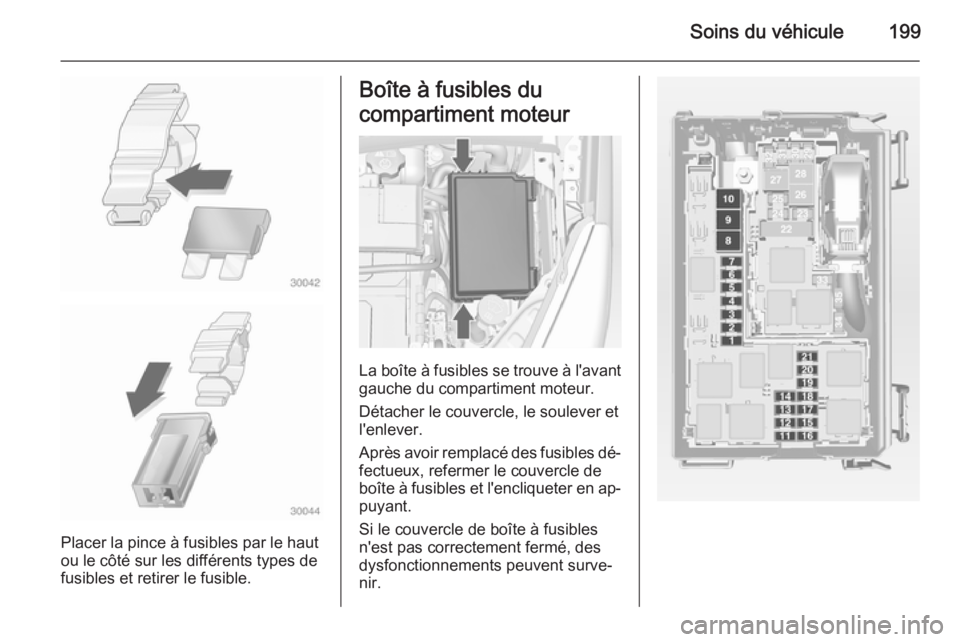

Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.

200Soins du véhicule

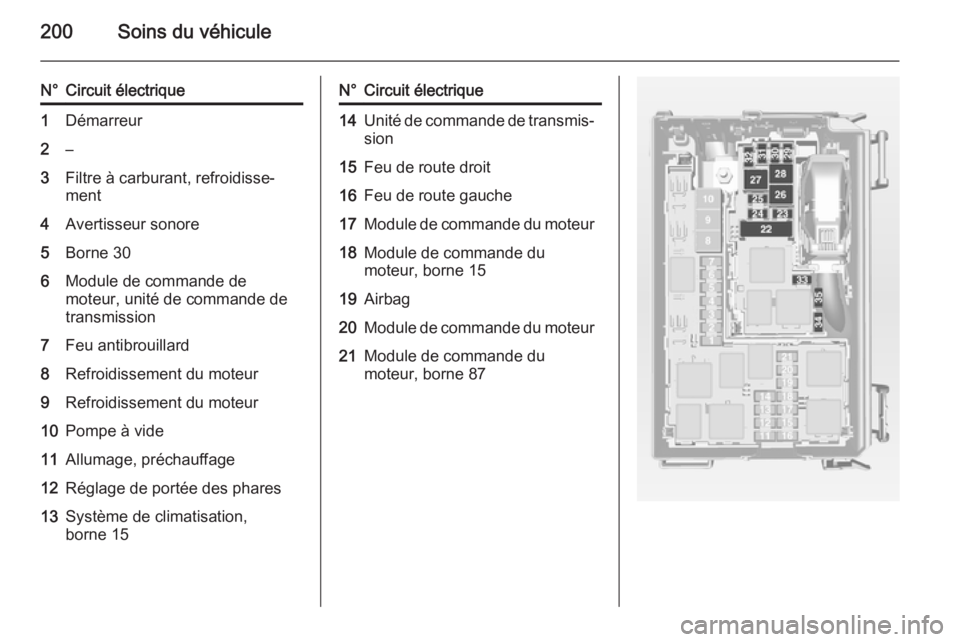

N°Circuit électrique1Démarreur2–3Filtre à carburant, refroidisse‐
ment4Avertisseur sonore5Borne 306Module de commande de
moteur, unité de commande de
transmission7Feu antibrouillard8Refroidissement du moteur9Refroidissement du moteur10Pompe à vide11Allumage, préchauffage12Réglage de portée des phares13Système de climatisation,
borne 15N°Circuit électrique14Unité de commande de transmis‐ sion15Feu de route droit16Feu de route gauche17Module de commande du moteur18Module de commande du
moteur, borne 1519Airbag20Module de commande du moteur21Module de commande du
moteur, borne 87

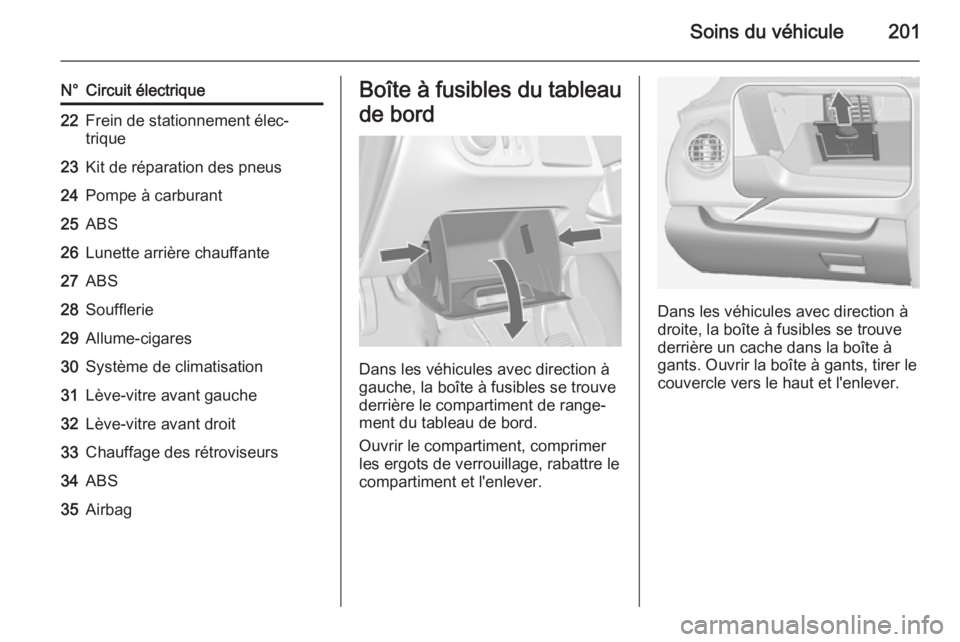

Soins du véhicule201
N°Circuit électrique22Frein de stationnement élec‐
trique23Kit de réparation des pneus24Pompe à carburant25ABS26Lunette arrière chauffante27ABS28Soufflerie29Allume-cigares30Système de climatisation31Lève-vitre avant gauche32Lève-vitre avant droit33Chauffage des rétroviseurs34ABS35AirbagBoîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment, comprimer
les ergots de verrouillage, rabattre le
compartiment et l'enlever.
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, tirer le
couvercle vers le haut et l'enlever.

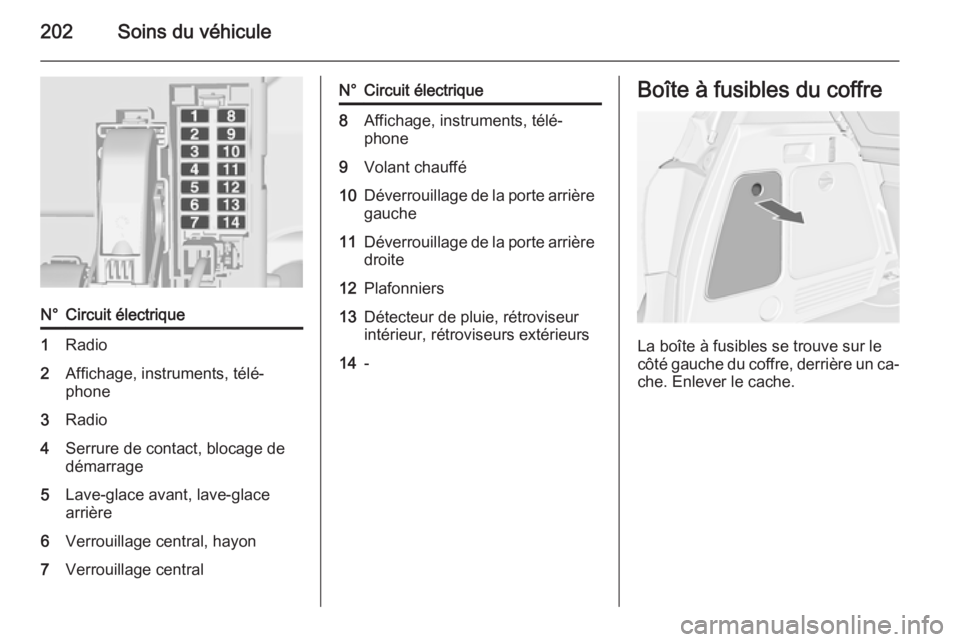

202Soins du véhicule
N°Circuit électrique1Radio2Affichage, instruments, télé‐
phone3Radio4Serrure de contact, blocage de
démarrage5Lave-glace avant, lave-glace
arrière6Verrouillage central, hayon7Verrouillage centralN°Circuit électrique8Affichage, instruments, télé‐
phone9Volant chauffé10Déverrouillage de la porte arrière gauche11Déverrouillage de la porte arrière
droite12Plafonniers13Détecteur de pluie, rétroviseur
intérieur, rétroviseurs extérieurs14-Boîte à fusibles du coffre
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un ca‐
che. Enlever le cache.

Soins du véhicule203

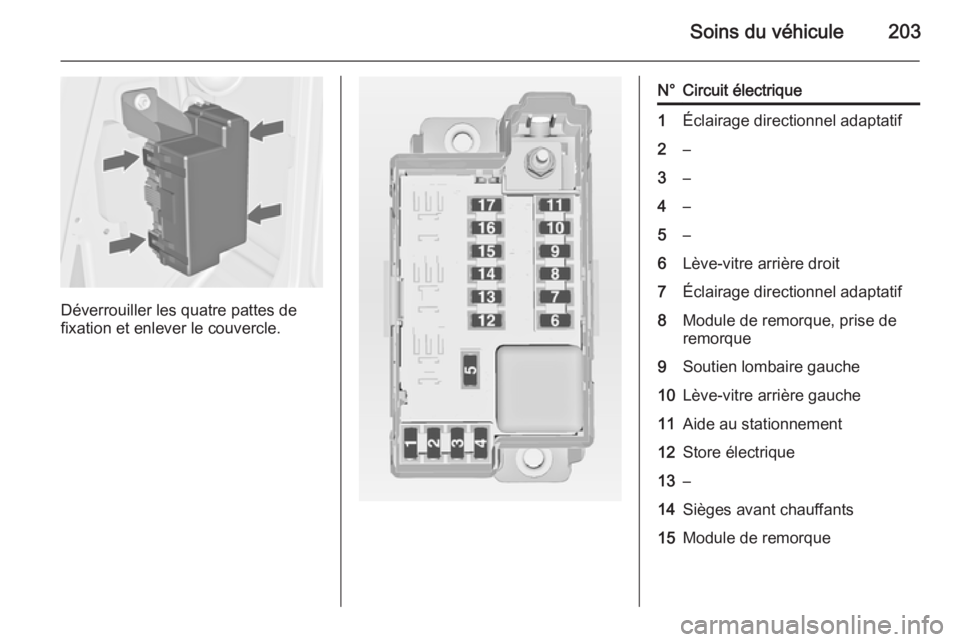

Déverrouiller les quatre pattes de
fixation et enlever le couvercle.
N°Circuit électrique1Éclairage directionnel adaptatif2–3–4–5–6Lève-vitre arrière droit7Éclairage directionnel adaptatif8Module de remorque, prise de
remorque9Soutien lombaire gauche10Lève-vitre arrière gauche11Aide au stationnement12Store électrique13–14Sièges avant chauffants15Module de remorque

204Soins du véhicule

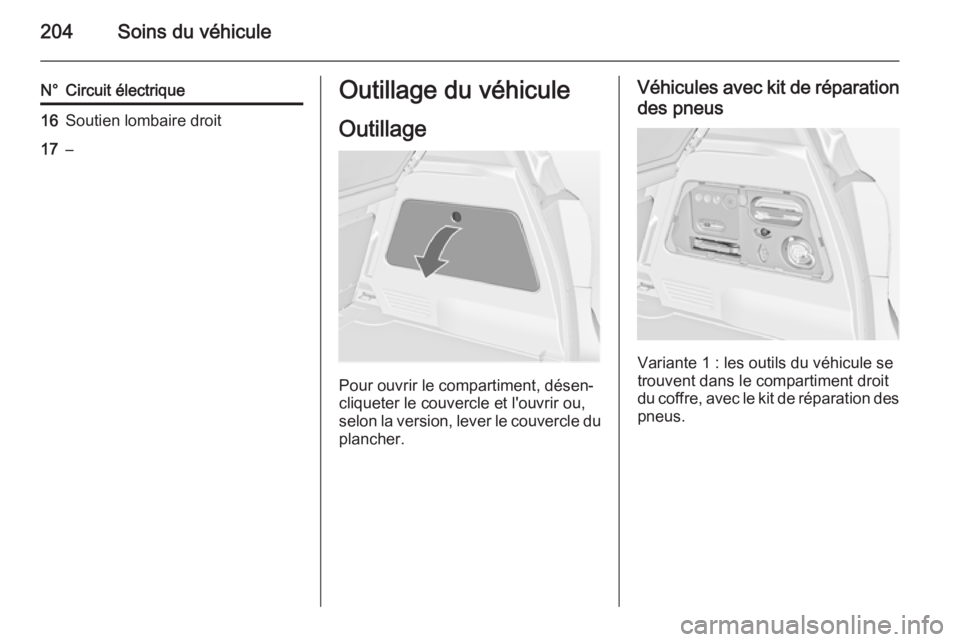

N°Circuit électrique16Soutien lombaire droit17–Outillage du véhicule
Outillage
Pour ouvrir le compartiment, désen‐
cliqueter le couvercle et l'ouvrir ou,
selon la version, lever le couvercle du
plancher.
Véhicules avec kit de réparation
des pneus
Variante 1 : les outils du véhicule se
trouvent dans le compartiment droit
du coffre, avec le kit de réparation des
pneus.

Soins du véhicule205

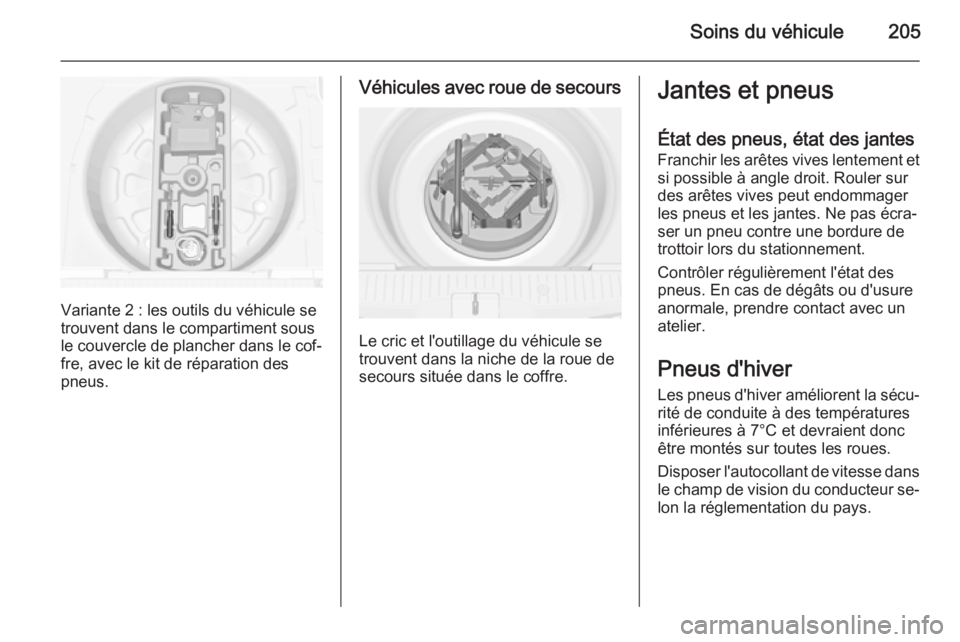

Variante 2 : les outils du véhicule se
trouvent dans le compartiment sous
le couvercle de plancher dans le cof‐
fre, avec le kit de réparation des pneus.
Véhicules avec roue de secours
Le cric et l'outillage du véhicule se
trouvent dans la niche de la roue de
secours située dans le coffre.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure
anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7°C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.

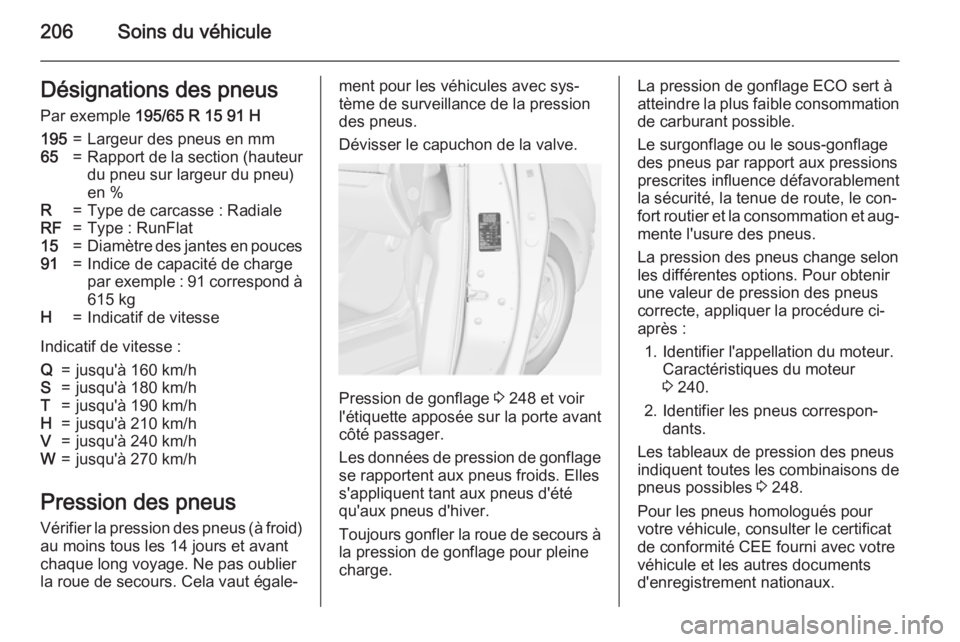

206Soins du véhiculeDésignations des pneusPar exemple 195/65 R 15 91 H195=Largeur des pneus en mm65=Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R=Type de carcasse : RadialeRF=Type : RunFlat15=Diamètre des jantes en pouces91=Indice de capacité de charge
par exemple : 91 correspond à 615 kgH=Indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression de gonflage 3 248 et voir
l'étiquette apposée sur la porte avant
côté passager.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 240.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 248.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.

Soins du véhicule207

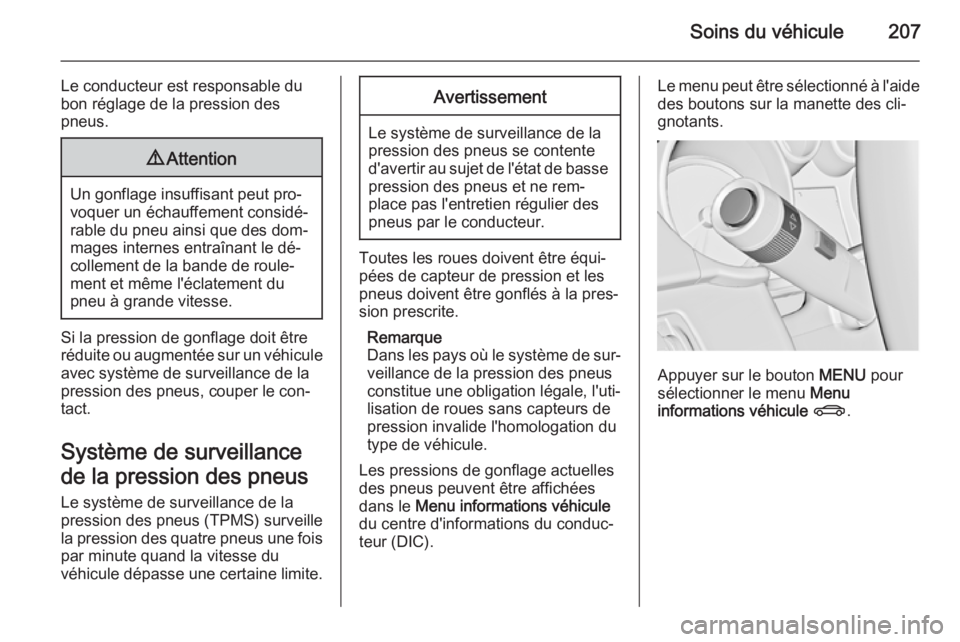

Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule
avec système de surveillance de la
pression des pneus, couper le con‐
tact.
Système de surveillance
de la pression des pneus
Le système de surveillance de la
pression des pneus (TPMS) surveille
la pression des quatre pneus une fois
par minute quand la vitesse du
véhicule dépasse une certaine limite.
Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur (DIC).
Le menu peut être sélectionné à l'aide des boutons sur la manette des cli‐gnotants.
Appuyer sur le bouton MENU pour
sélectionner le menu Menu
informations véhicule X .

208Soins du véhicule

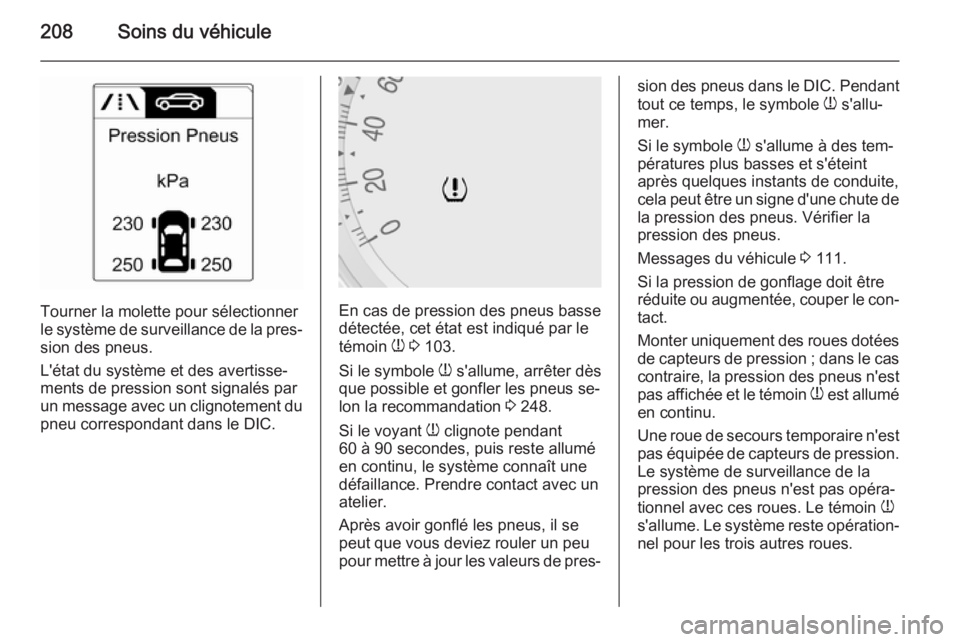

Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le DIC.En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 103.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐
lon la recommandation 3 248.
Si le voyant w clignote pendant
60 à 90 secondes, puis reste allumé
en continu, le système connaît une
défaillance. Prendre contact avec un
atelier.
Après avoir gonflé les pneus, il se
peut que vous deviez rouler un peu
pour mettre à jour les valeurs de pres‐
sion des pneus dans le DIC. Pendant
tout ce temps, le symbole w s'allu‐
mer.
Si le symbole w s'allume à des tem‐
pératures plus basses et s'éteint
après quelques instants de conduite,
cela peut être un signe d'une chute de la pression des pneus. Vérifier la
pression des pneus.
Messages du véhicule 3 111.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours temporaire n'est pas équipée de capteurs de pression.
Le système de surveillance de la
pression des pneus n'est pas opéra‐
tionnel avec ces roues. Le témoin w
s'allume. Le système reste opération‐ nel pour les trois autres roues.
