Auton hoito189
NroVirtapiiri1Käynnistin2–3Polttoainesuodatin, jäähdytys4Äänitorvi5Napa 306Moottorin ohjauslaite, vaih‐
teiston ohjauslaite7Sumuvalot8Moottorin jäähdytys9Moottorin jäähdytys10Alipainepumppu11Sytytys, hehkutus12Ajovalojen korkeudensäätö13Ilmastointilaite, napa 1514Vaihteiston ohjauslaite15Oikea kaukovalo16Vasen kaukovalo17Moottorin ohjausyksikkö18Moottorin ohjausyksikkö,
napa 15NroVirtapiiri19Turvatyyny20Moottorin ohjausyksikkö21Moottorin ohjausyksikkö,
napa 87

190Auton hoito
NroVirtapiiri22Sähkötoiminen seisontajarru23Renkaankorjaussarja24Polttoainepumppu25ABS26Takalasin lämmitin27ABS28Sisätilan puhallin29Savukkeensytytin30Ilmastointilaite31Sähkökäyttöinen etuikkuna,
vasen32Sähkökäyttöinen etuikkuna,
oikea33Peilien lämmitys34ABS35TurvatyynyKojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.

Auton hoito191
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero,
vedä kantta ylöspäin ja irrota se.
NroVirtapiiri1Radio2Näyttö, mittaristo, puhelin3Radio4Virtalukko, ajonestin5Tuulilasin pesulaite, takalasin
pesulaite6Keskuslukitus, takaluukku7Keskuslukitus8Näyttö, mittaristo, puhelin9Ohjauspyörän lämmitys10Vasemman takaoven luki‐
tuksen avaus11Oikean takaoven lukituksen
avaus12Sisävalo13Sadetunnistin, sisäpeili, ulko‐
peilit14-Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.

192Auton hoito
Vapauta neljä kiinnityspidikettä ja ir‐
rota kansi.
NroVirtapiiri1Kääntyvät ajovalot2–3–4–5–6Sähkökäyttöinen takaikkuna,
oikea7Kääntyvät ajovalot8Perävaunumoduuli, perä‐
vaunun pistoke9Istuin, ristiselän tuki, vasen10Sähkökäyttöinen takaikkuna,
vasen11Pysäköintitutka12Sähkötoiminen aurinkoverho13–14Lämmitetyt etuistuimet15Perävaunumoduuli16Istuin, ristiselän tuki, oikea17–

Auton hoito193Auton työkalut
Työkalut
Avaa lokero vapauttamalla kansi ja
avaamalla se tai, versiosta riippuen,
nostamalla lattian peite.
Renkaankorjaussarjalla
varustetut autot
Versio 1: Auton työkalut ovat tavara‐
tilassa oikeanpuoleisessa lokerossa
yhdessä renkaankorjaussarjan
kanssa.
Versio 2: Auton työkalut ovat tavara‐
tilassa lattian peitteen alla yhdessä
renkaankorjaussarjan kanssa.

194Auton hoito
Varapyörällä varustetut autot
Tunkki ja auton työkalut ovat tavara‐
tilassa varapyörän syvennyksessä.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
Esim. 195/65 R 15 91 H195=Renkaan leveys, mm65=Renkaan profiili (renkaan kor‐
keuden suhde renkaan levey‐
teen, %)R=Vyörakenne: VyörengasRF=Rakenne: RunFlat, turvara‐
kenne15=Vanteen halkaisija, tuumaa91=Kantavuusindeksi, esim. 91
vastaa 615 kg:aaH=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h

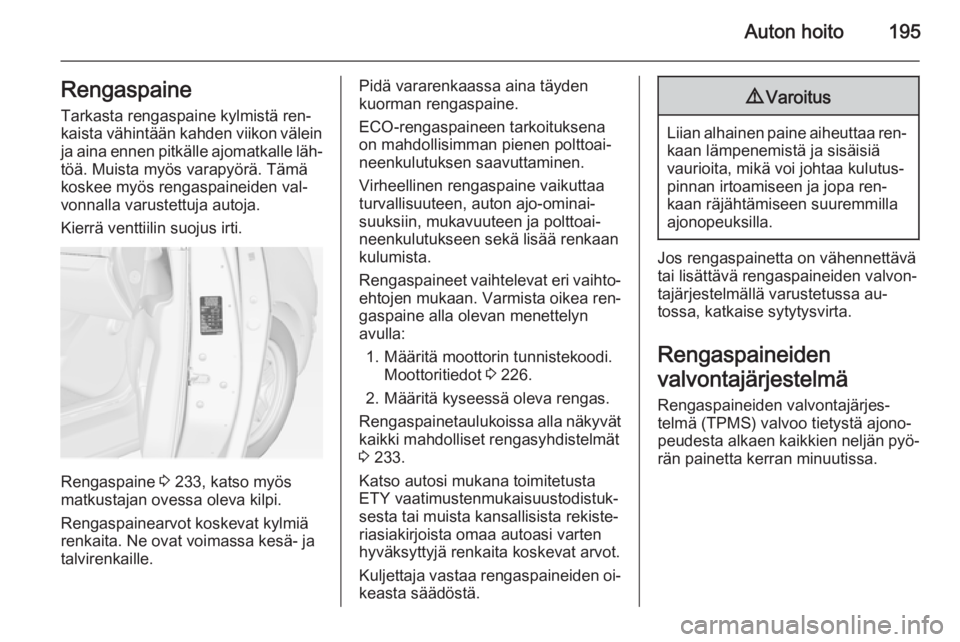

Auton hoito195RengaspaineTarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 233, katso myös
matkustajan ovessa oleva kilpi.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 226.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 233.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta.
Rengaspaineiden
valvontajärjestelmä Rengaspaineiden valvontajärjes‐
telmä (TPMS) valvoo tietystä ajono‐
peudesta alkaen kaikkien neljän pyö‐ rän painetta kerran minuutissa.

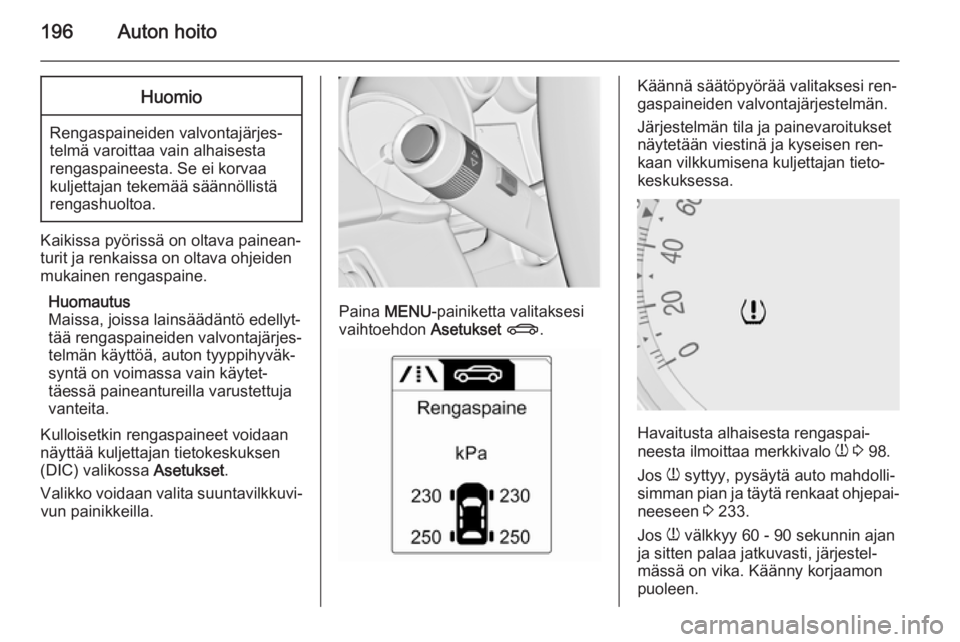

196Auton hoitoHuomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Kulloisetkin rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen
(DIC) valikossa Asetukset.
Valikko voidaan valita suuntavilkkuvi‐ vun painikkeilla.
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset X .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 98.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 233.
Jos w välkkyy 60 - 90 sekunnin ajan
ja sitten palaa jatkuvasti, järjestel‐
mässä on vika. Käänny korjaamon
puoleen.

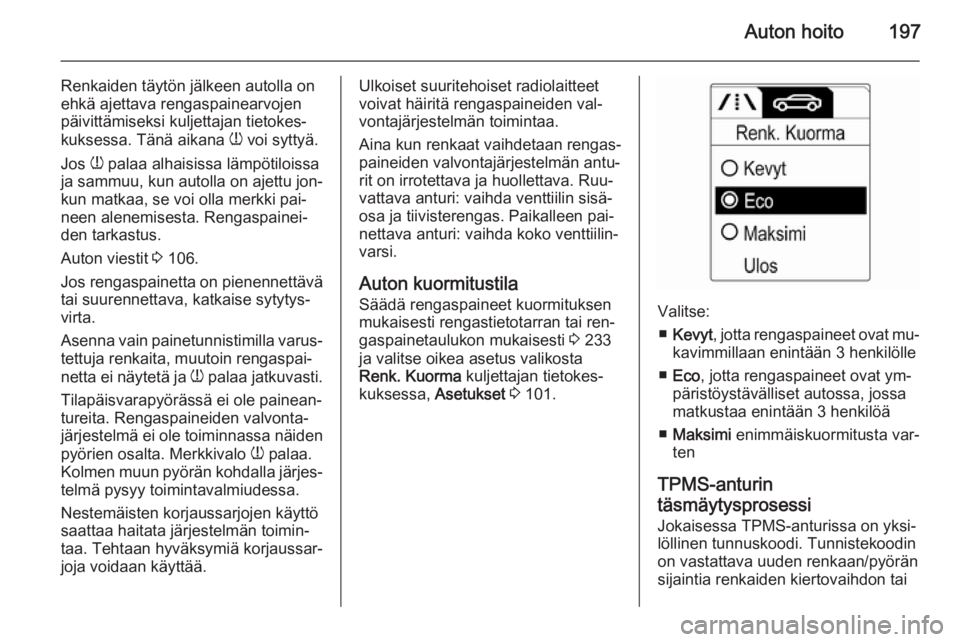

Auton hoito197
Renkaiden täytön jälkeen autolla on
ehkä ajettava rengaspainearvojen päivittämiseksi kuljettajan tietokes‐
kuksessa. Tänä aikana w voi syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki pai‐ neen alenemisesta. Rengaspainei‐
den tarkastus.
Auton viestit 3 106.
Jos rengaspainetta on pienennettävä
tai suurennettava, katkaise sytytys‐
virta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näiden
pyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐
telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐
vontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐
vattava anturi: vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi: vaihda koko venttiilin‐
varsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 233
ja valitse oikea asetus valikosta Renk. Kuorma kuljettajan tietokes‐
kuksessa, Asetukset 3 101.
Valitse:
■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä
■ Maksimi enimmäiskuormitusta var‐
ten
TPMS-anturin
täsmäytysprosessi
Jokaisessa TPMS-anturissa on yksi‐
löllinen tunnuskoodi. Tunnistekoodin
on vastattava uuden renkaan/pyörän
sijaintia renkaiden kiertovaihdon tai

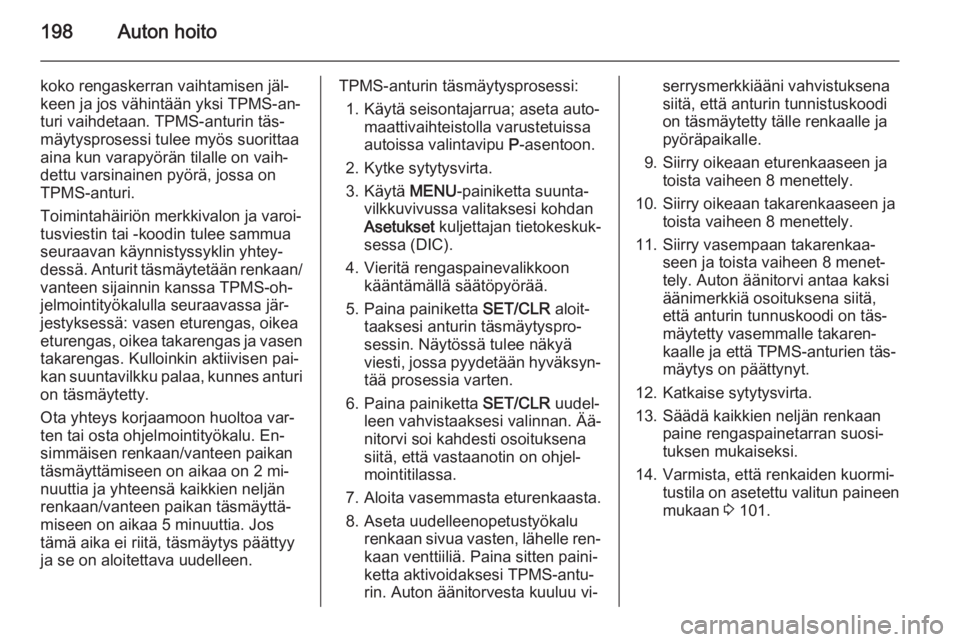

198Auton hoito
koko rengaskerran vaihtamisen jäl‐
keen ja jos vähintään yksi TPMS-an‐
turi vaihdetaan. TPMS-anturin täs‐
mäytysprosessi tulee myös suorittaa
aina kun varapyörän tilalle on vaih‐
dettu varsinainen pyörä, jossa on
TPMS-anturi.
Toimintahäiriön merkkivalon ja varoi‐
tusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa TPMS-oh‐
jelmointityökalulla seuraavassa jär‐
jestyksessä: vasen eturengas, oikea
eturengas, oikea takarengas ja vasen
takarengas. Kulloinkin aktiivisen pai‐
kan suuntavilkku palaa, kunnes anturi
on täsmäytetty.
Ota yhteys korjaamoon huoltoa var‐
ten tai osta ohjelmointityökalu. En‐
simmäisen renkaan/vanteen paikan
täsmäyttämiseen on aikaa on 2 mi‐
nuuttia ja yhteensä kaikkien neljän
renkaan/vanteen paikan täsmäyttä‐
miseen on aikaa 5 minuuttia. Jos
tämä aika ei riitä, täsmäytys päättyy
ja se on aloitettava uudelleen.TPMS-anturin täsmäytysprosessi:
1. Käytä seisontajarrua; aseta auto‐ maattivaihteistolla varustetuissa
autoissa valintavipu P-asentoon.
2. Kytke sytytysvirta.
3. Käytä MENU-painiketta suunta‐
vilkkuvivussa valitaksesi kohdan
Asetukset kuljettajan tietokeskuk‐
sessa (DIC).
4. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
5. Paina painiketta SET/CLR aloit‐
taaksesi anturin täsmäytyspro‐
sessin. Näytössä tulee näkyä
viesti, jossa pyydetään hyväksyn‐
tää prosessia varten.
6. Paina painiketta SET/CLR uudel‐
leen vahvistaaksesi valinnan. Ää‐
nitorvi soi kahdesti osoituksena
siitä, että vastaanotin on ohjel‐
mointitilassa.
7. Aloita vasemmasta eturenkaasta.
8. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle ren‐
kaan venttiiliä. Paina sitten paini‐
ketta aktivoidaksesi TPMS-antu‐
rin. Auton äänitorvesta kuuluu vi‐serrysmerkkiääni vahvistuksena
siitä, että anturin tunnistuskoodi
on täsmäytetty tälle renkaalle ja
pyöräpaikalle.
9. Siirry oikeaan eturenkaaseen ja toista vaiheen 8 menettely.
10. Siirry oikeaan takarenkaaseen ja toista vaiheen 8 menettely.
11. Siirry vasempaan takarenkaa‐ seen ja toista vaiheen 8 menet‐
tely. Auton äänitorvi antaa kaksi
äänimerkkiä osoituksena siitä,
että anturin tunnuskoodi on täs‐
mäytetty vasemmalle takaren‐
kaalle ja että TPMS-anturien täs‐
mäytys on päättynyt.
12. Katkaise sytytysvirta.
13. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
14. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineenmukaan 3 101.
