Istuimet, turvajärjestelmät59
IL=Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF=Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassa.X=Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.1=Vain, jos ulommat istuimet ovat asennossa 1 tai 2, 3 42.2=Vain Opelin lasten DUO-turvajärjestelmä: Jos istuin kiinnitetään suosituksen mukaisesti 3 55, takapenkin ulkopaik‐
kojen on oltava asennossa 2 3 42.
ISOFIX -kokoluokka ja kiinnitys
A – ISO/F3=Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9– 18 kg ylä‐
päässä.B – ISO/F2=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.B1 – ISO/F2X=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.C – ISO/R3=Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluo‐
kan yläpäässä.D – ISO/R2=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐ kassa.

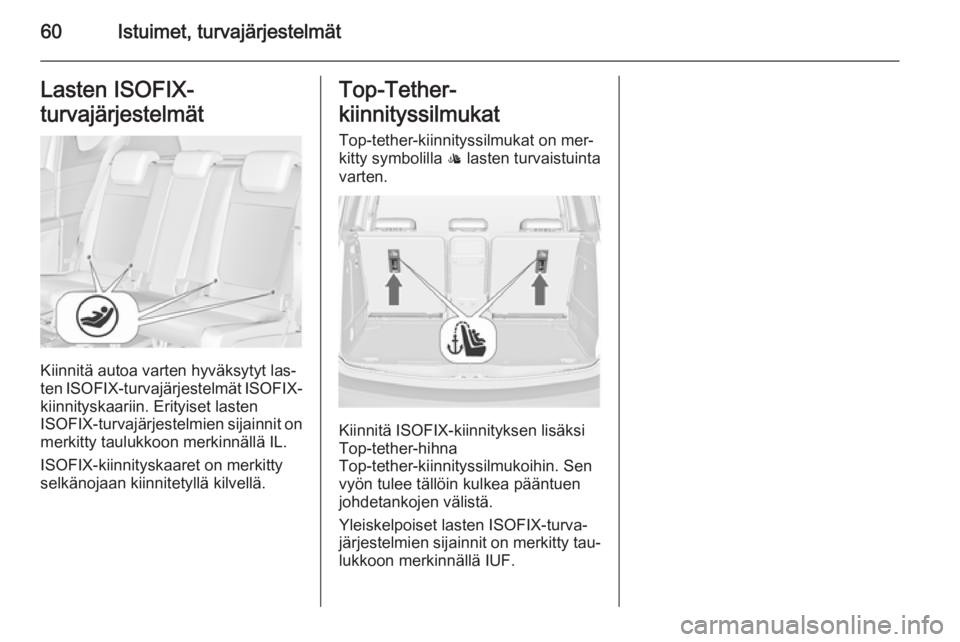

60Istuimet, turvajärjestelmätLasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Top-Tether-
kiinnityssilmukat
Top-tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-tether-hihna
Top-tether-kiinnityssilmukoihin. Sen
vyön tulee tällöin kulkea pääntuen
johdetankojen välistä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.

Säilytys61SäilytysSäilytystilat................................... 61
Tavaratila ..................................... 73
Kattotelinejärjestelmä ..................79
Lastaustietoa ............................... 80Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokerossa on kynäpidin, kolik‐
kopidin ja pyörien lukkopulttien avain‐
sovitin.
Käsinelokeron sisällä on lokero omis‐ tajan käsikirjaa varten. Avaa lokero
vetämällä liuskasta.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Keskikonsolissa on mukinpidin.

62Säilytys

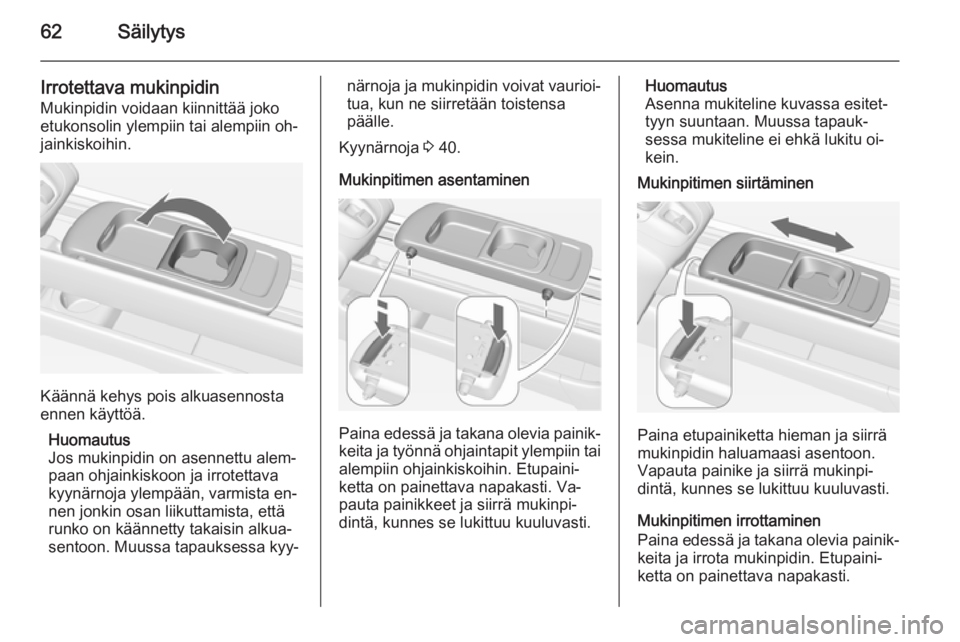

Irrotettava mukinpidinMukinpidin voidaan kiinnittää joko
etukonsolin ylempiin tai alempiin oh‐
jainkiskoihin.
Käännä kehys pois alkuasennosta
ennen käyttöä.
Huomautus
Jos mukinpidin on asennettu alem‐
paan ohjainkiskoon ja irrotettava
kyynärnoja ylempään, varmista en‐
nen jonkin osan liikuttamista, että
runko on käännetty takaisin alkua‐
sentoon. Muussa tapauksessa kyy‐
närnoja ja mukinpidin voivat vaurioi‐
tua, kun ne siirretään toistensa
päälle.
Kyynärnoja 3 40.
Mukinpitimen asentaminen
Paina edessä ja takana olevia painik‐ keita ja työnnä ohjaintapit ylempiin tai
alempiin ohjainkiskoihin. Etupaini‐
ketta on painettava napakasti. Va‐
pauta painikkeet ja siirrä mukinpi‐
dintä, kunnes se lukittuu kuuluvasti.
Huomautus
Asenna mukiteline kuvassa esitet‐
tyyn suuntaan. Muussa tapauk‐
sessa mukiteline ei ehkä lukitu oi‐
kein.
Mukinpitimen siirtäminen
Paina etupainiketta hieman ja siirrä
mukinpidin haluamaasi asentoon.
Vapauta painike ja siirrä mukinpi‐
dintä, kunnes se lukittuu kuuluvasti.
Mukinpitimen irrottaminen
Paina edessä ja takana olevia painik‐ keita ja irrota mukinpidin. Etupaini‐
ketta on painettava napakasti.

Säilytys63
Kyynärnojan sovittimen
mukinpidin Keskimmäisen takaistuimen kyynär‐
nojan sovittimeen on sisäänraken‐
nettu yksi mukinpidin lisää.
Kyynärnojan sovitin 3 43.

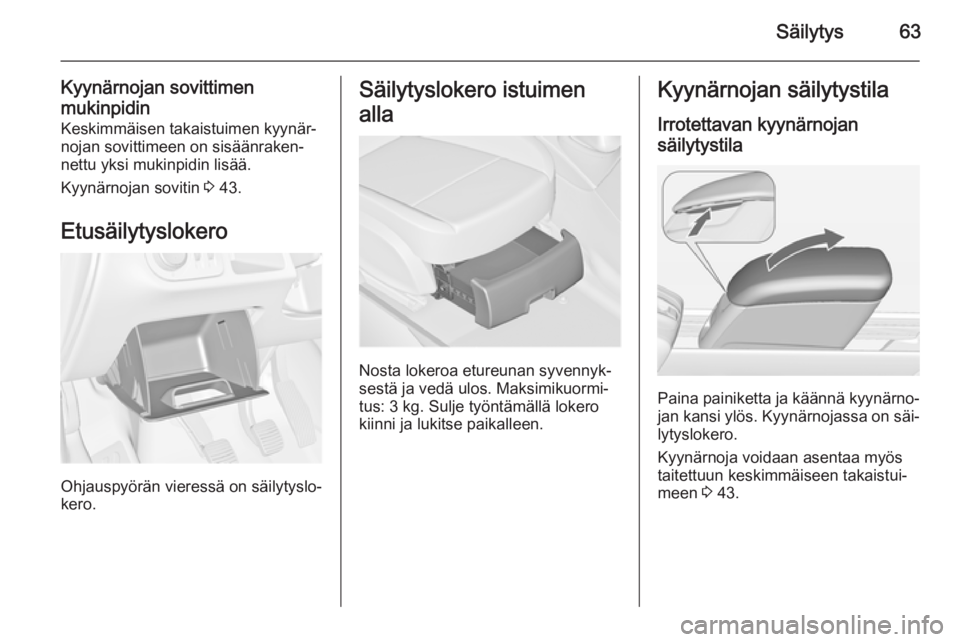

Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.
Säilytyslokero istuimen
alla
Nosta lokeroa etureunan syvennyk‐
sestä ja vedä ulos. Maksimikuormi‐ tus: 3 kg. Sulje työntämällä lokero
kiinni ja lukitse paikalleen.
Kyynärnojan säilytystila
Irrotettavan kyynärnojan
säilytystila
Paina painiketta ja käännä kyynärno‐
jan kansi ylös. Kyynärnojassa on säi‐ lytyslokero.
Kyynärnoja voidaan asentaa myös
taitettuun keskimmäiseen takaistui‐
meen 3 43.

64SäilytysTakakuljetusjärjestelmä

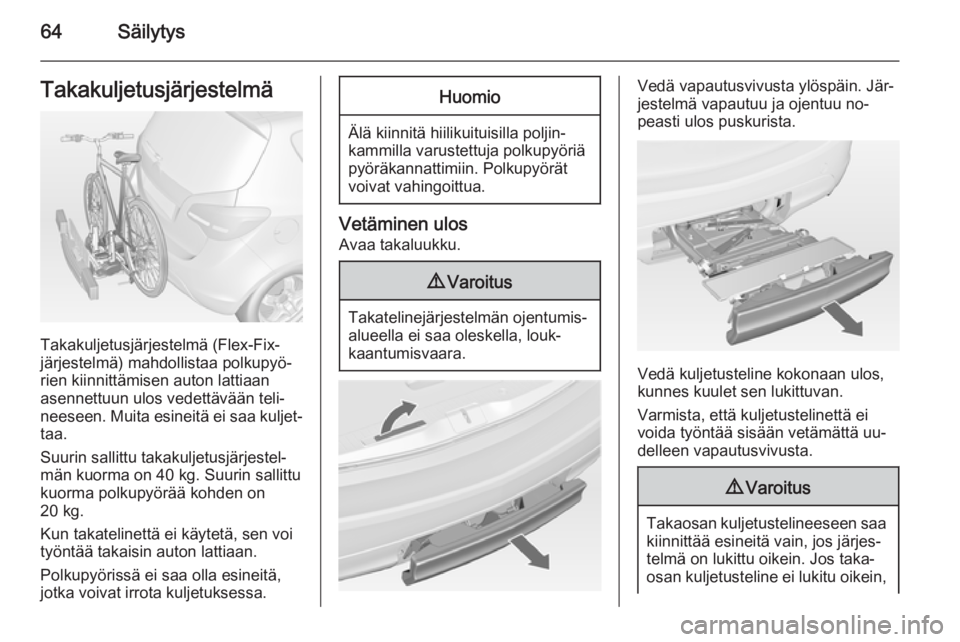

Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa polkupyö‐
rien kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Muita esineitä ei saa kuljet‐
taa.
Suurin sallittu takakuljetusjärjestel‐ män kuorma on 40 kg. Suurin sallittukuorma polkupyörää kohden on
20 kg.
Kun takatelinettä ei käytetä, sen voi
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksessa.
Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Vetäminen ulos
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvivusta ylöspäin. Jär‐
jestelmä vapautuu ja ojentuu no‐
peasti ulos puskurista.
Vedä kuljetusteline kokonaan ulos,
kunnes kuulet sen lukittuvan.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐
delleen vapautusvivusta.
9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,

Säilytys65älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.

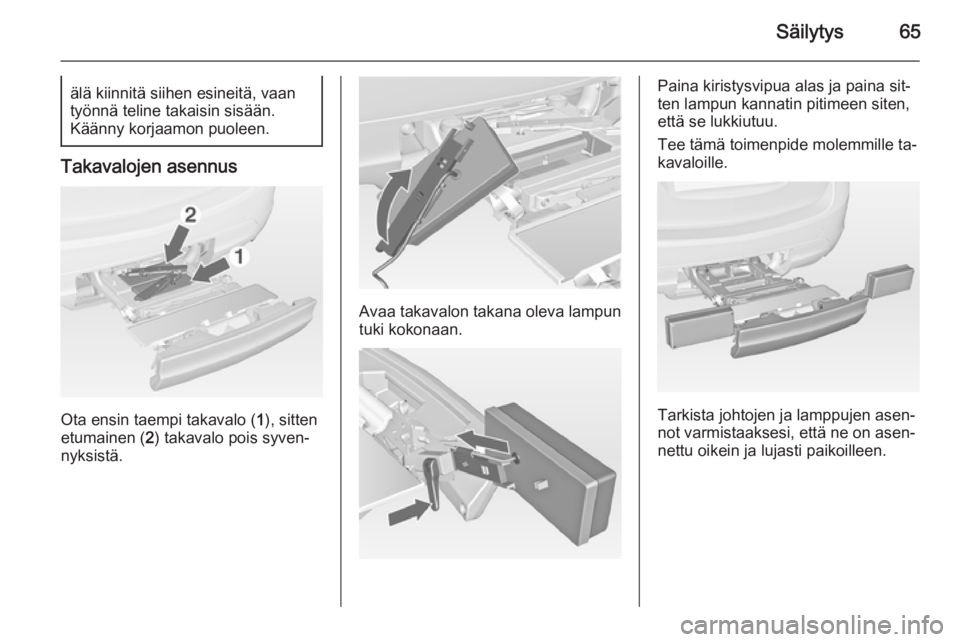

Takavalojen asennus
Ota ensin taempi takavalo ( 1), sitten
etumainen ( 2) takavalo pois syven‐
nyksistä.
Avaa takavalon takana oleva lampun
tuki kokonaan.
Paina kiristysvipua alas ja paina sit‐
ten lampun kannatin pitimeen siten,
että se lukkiutuu.
Tee tämä toimenpide molemmille ta‐
kavaloille.
Tarkista johtojen ja lamppujen asen‐
not varmistaaksesi, että ne on asen‐
nettu oikein ja lujasti paikoilleen.

66Säilytys

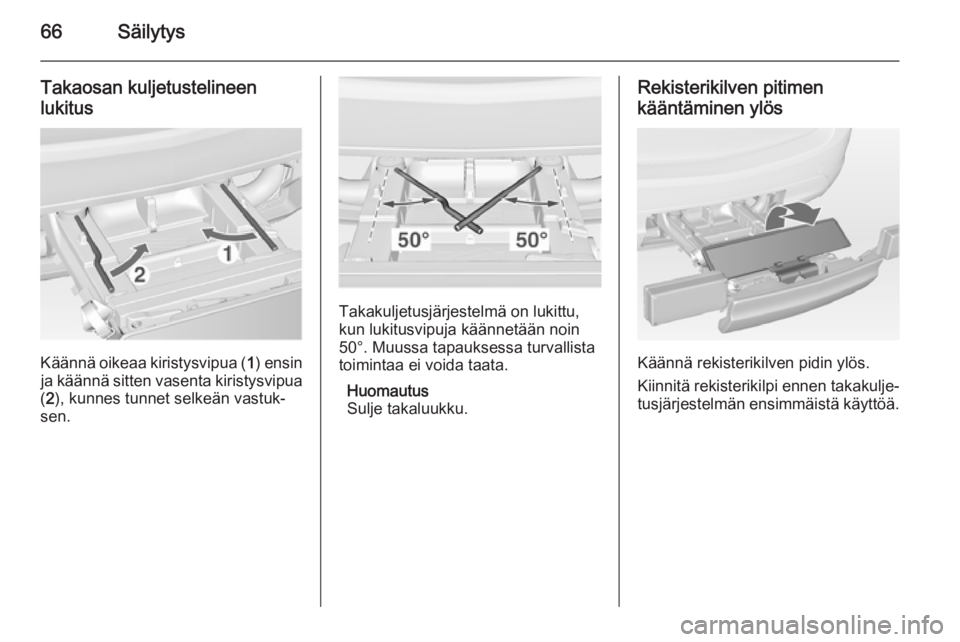

Takaosan kuljetustelineenlukitus
Käännä oikeaa kiristysvipua ( 1) ensin
ja käännä sitten vasenta kiristysvipua
( 2 ), kunnes tunnet selkeän vastuk‐
sen.
Takakuljetusjärjestelmä on lukittu,
kun lukitusvipuja käännetään noin
50°. Muussa tapauksessa turvallista
toimintaa ei voida taata.
Huomautus
Sulje takaluukku.
Rekisterikilven pitimen
kääntäminen ylös
Käännä rekisterikilven pidin ylös.
Kiinnitä rekisterikilpi ennen takakulje‐
tusjärjestelmän ensimmäistä käyttöä.

Säilytys67

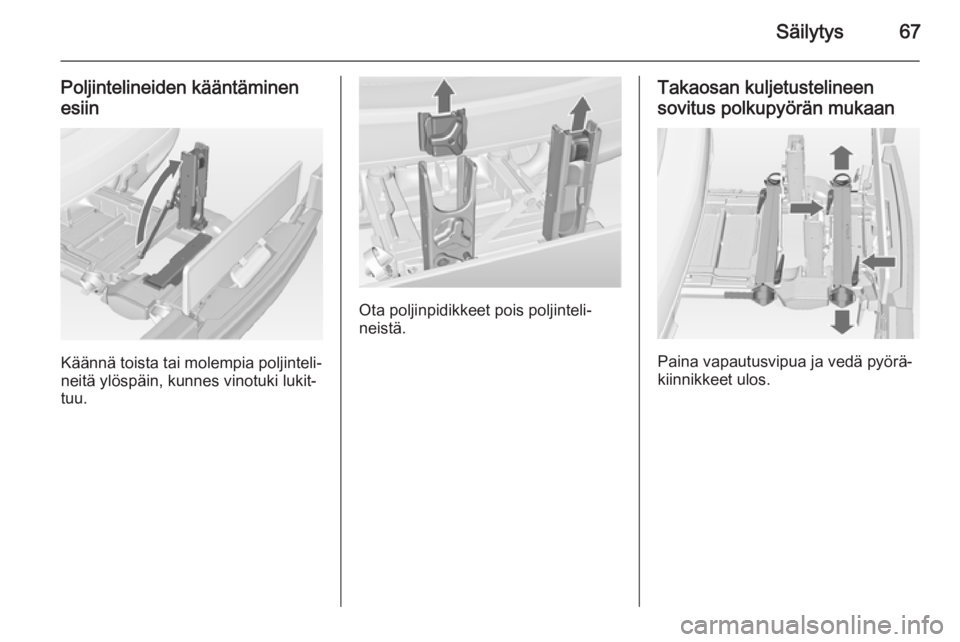

Poljintelineiden kääntäminen
esiin
Käännä toista tai molempia poljinteli‐
neitä ylöspäin, kunnes vinotuki lukit‐
tuu.
Ota poljinpidikkeet pois poljinteli‐
neistä.
Takaosan kuljetustelineen
sovitus polkupyörän mukaan
Paina vapautusvipua ja vedä pyörä‐
kiinnikkeet ulos.

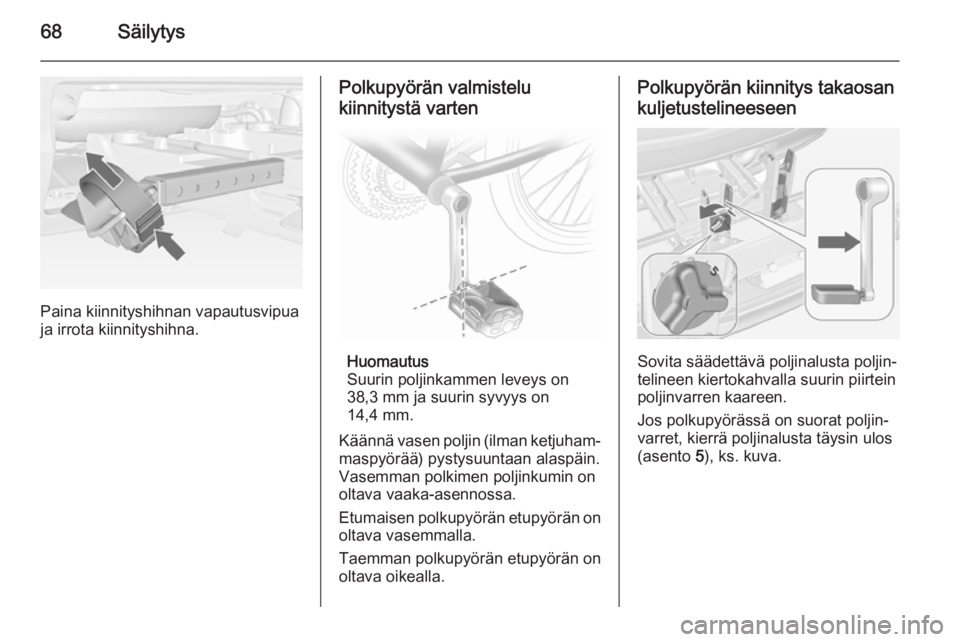

68Säilytys
Paina kiinnityshihnan vapautusvipua
ja irrota kiinnityshihna.
Polkupyörän valmistelu
kiinnitystä varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ilman ketjuham‐ maspyörää) pystysuuntaan alaspäin.
Vasemman polkimen poljinkumin on
oltava vaaka-asennossa.
Etumaisen polkupyörän etupyörän on
oltava vasemmalla.
Taemman polkupyörän etupyörän on
oltava oikealla.
Polkupyörän kiinnitys takaosan
kuljetustelineeseen
Sovita säädettävä poljinalusta poljin‐
telineen kiertokahvalla suurin piirtein
poljinvarren kaareen.
Jos polkupyörässä on suorat poljin‐
varret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva.
