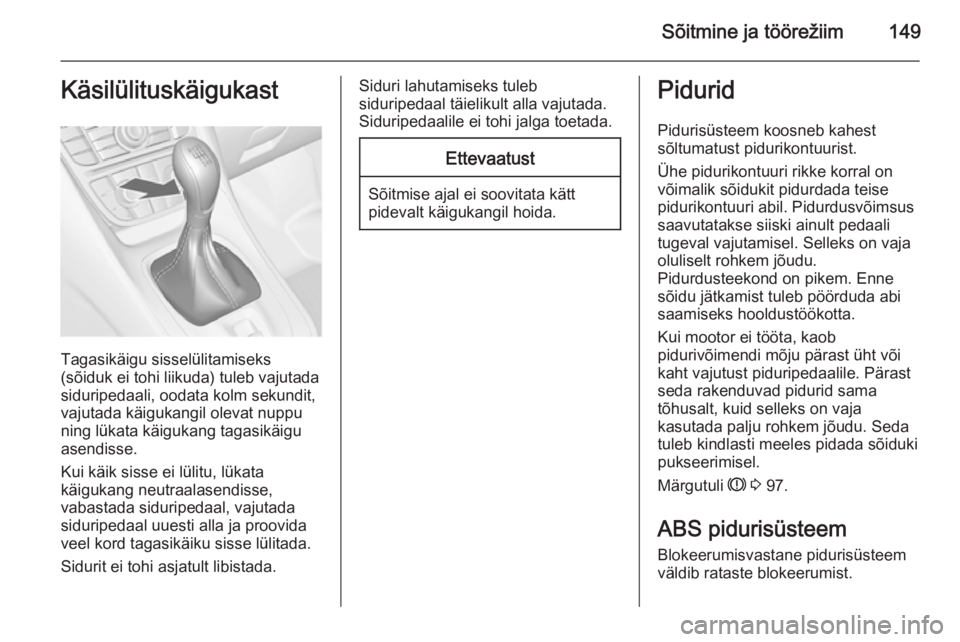

Sõitmine ja töörežiim149Käsilülituskäigukast
Tagasikäigu sisselülitamiseks
(sõiduk ei tohi liikuda) tuleb vajutada
siduripedaali, oodata kolm sekundit,
vajutada käigukangil olevat nuppu
ning lükata käigukang tagasikäigu
asendisse.
Kui käik sisse ei lülitu, lükata
käigukang neutraalasendisse,
vabastada siduripedaal, vajutada
siduripedaal uuesti alla ja proovida
veel kord tagasikäiku sisse lülitada.
Sidurit ei tohi asjatult libistada.
Siduri lahutamiseks tuleb
siduripedaal täielikult alla vajutada.
Siduripedaalile ei tohi jalga toetada.Ettevaatust
Sõitmise ajal ei soovitata kätt
pidevalt käigukangil hoida.
Pidurid
Pidurisüsteem koosneb kahest
sõltumatust pidurikontuurist.
Ühe pidurikontuuri rikke korral on
võimalik sõidukit pidurdada teise
pidurikontuuri abil. Pidurdusvõimsus
saavutatakse siiski ainult pedaali
tugeval vajutamisel. Selleks on vaja
oluliselt rohkem jõudu.
Pidurdusteekond on pikem. Enne
sõidu jätkamist tuleb pöörduda abi
saamiseks hooldustöökotta.
Kui mootor ei tööta, kaob
pidurivõimendi mõju pärast üht või
kaht vajutust piduripedaalile. Pärast
seda rakenduvad pidurid sama
tõhusalt, kuid selleks on vaja
kasutada palju rohkem jõudu. Seda
tuleb kindlasti meeles pidada sõiduki
pukseerimisel.
Märgutuli R 3 97.
ABS pidurisüsteem
Blokeerumisvastane pidurisüsteem
väldib rataste blokeerumist.

150Sõitmine ja töörežiim

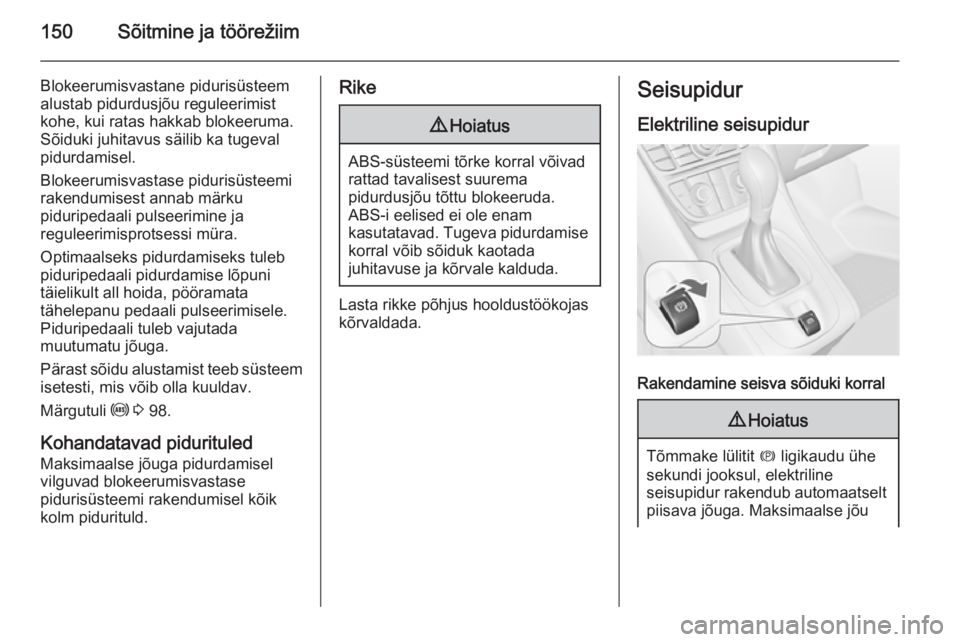

Blokeerumisvastane pidurisüsteem
alustab pidurdusjõu reguleerimist
kohe, kui ratas hakkab blokeeruma.
Sõiduki juhitavus säilib ka tugeval
pidurdamisel.
Blokeerumisvastase pidurisüsteemi
rakendumisest annab märku
piduripedaali pulseerimine ja
reguleerimisprotsessi müra.
Optimaalseks pidurdamiseks tuleb
piduripedaali pidurdamise lõpuni
täielikult all hoida, pööramata
tähelepanu pedaali pulseerimisele.
Piduripedaali tuleb vajutada
muutumatu jõuga.
Pärast sõidu alustamist teeb süsteem
isetesti, mis võib olla kuuldav.
Märgutuli u 3 98.
Kohandatavad pidurituled
Maksimaalse jõuga pidurdamisel
vilguvad blokeerumisvastase
pidurisüsteemi rakendumisel kõik
kolm pidurituld.Rike9 Hoiatus
ABS-süsteemi tõrke korral võivad
rattad tavalisest suurema
pidurdusjõu tõttu blokeeruda.
ABS-i eelised ei ole enam
kasutatavad. Tugeva pidurdamise korral võib sõiduk kaotada
juhitavuse ja kõrvale kalduda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Seisupidur
Elektriline seisupidur
Rakendamine seisva sõiduki korral
9 Hoiatus
Tõmmake lülitit m ligikaudu ühe
sekundi jooksul, elektriline seisupidur rakendub automaatselt piisava jõuga. Maksimaalse jõu

Sõitmine ja töörežiim151saavutamiseks, nt haagisega või
kallakul parkimisel tuleb tõmmata
lülitit m kaks korda.
Elektriline seisupidur rakendub,
kui süttib märgutuli m 3 98.
Elektrilist seisupidurit saab alati sisse
lülitada – isegi kui süüde on välja
lülitatud.
Elektrilist seisupidurit ei tohi kasutada
liiga sageli seisva mootori korral sest
see tühjendab sõiduki akut.
Enne sõidukist lahkumist kontrollige
elektrilise seisupiduri olekut.
Märgutuli m 3 98.
Vabastamine
Lülitada sisse süüde. Hoida
piduripedaali allavajutatuna ja
seejärel vajutada lülitit m.
Sõidu alustamine
Siduri allavajutamine
(käsilülituskäigukast) või D valimine
(automaatkäigukast) ning seejärel
gaasipedaali vajutamine vabastab
automaatselt elektrilise seisupiduri.
See ei ole võimalik, kui samal ajal
tõmmata lülitit m.
Funktsioon on abiks sõidu
alustamisel ka kallakutel.
Järsk sõidu alustamine võib
lühendada kuluvate osade tööiga.
Dünaamiline pidurdamine liikuva
sõiduki korral
Kui sõiduk liigub ja lülitit m hoitakse
ülestõmmatuna, aeglustab elektrilise
seisupiduri süsteem sõidukit, kuid seisupidur ei rakendu staatiliselt.
Niipea, kui lüliti m vabastatakse,
lõpeb dünaamiline pidurdamine.
Rike
Elektrilise seisupiduri tõrkerežiimile
osutatakse märgutule j ja koodi või
sõidukiteatega, mis kuvatakse juhi infokeskuses.
Märgutuli j 3 98, sõidukiteated
3 107.
Elektrilise seisupiduri rakendamine:
tõmmake ja hoidke lülitit m rohkem
kui 5 sekundit. Kui märgutuli m põleb,
on elektriline seisupidur rakendatud.Elektrilise seisupiduri vabastamine:
vajutage ja hoidke lülitit m
allavajutatuna rohkem kui 2 sekundit.
Kui märgutuli m kustub, on elektriline
seisupidur vabastatud.
Märgutuli m vilgub: elektriline
seisupidur ei ole täielikult rakendatud
või vabastatud. Pideva vilkumise
korral vabastage elektriline
seisupidur ja korrake rakendamist.
Märgutuli m 3 98.
Pidurivõimendi
Piduripedaali kiirel ja tugeval
vajutamisel rakendatakse
automaatselt maksimaalset
pidurdusjõudu.
Piduripedaali tuleb vajutada
muutumatu jõuga seni, kuni on vaja
pidurdada maksimaalse
pidurdusjõuga. Piduripedaali
vabastamisel väheneb automaatselt
maksimaalne pidurdusjõud.

152Sõitmine ja töörežiimTõusul paigaltvõtu
abisüsteem
See süsteem aitab vältida soovimatut liikumist kallakul sõitu alustades.
Jalgpiduri vabastamisel pärast
kallakul peatumist jäävad pidurid veel
ligikaudu kaheks sekundiks peale. Pidurid vabanevad automaatselt,
niipea kui sõiduk alustab
kiirendamist.
Tõusult paigaltvõtu abisüsteem ei ole
Autostopi ajal aktiivne.Sõidu kontrollüksus
Veojõukontrollisüsteem
Veojõukontrolli süsteem on osa
elektroonilisest stabiilsuskontrollist.
Veojõukontrollisüsteem suurendab
vajadusel sõidustabiilsust, sõltumata
teekatte omadustest või rehvide
haardumisest, vältides veorataste
tühipöörlemist.
Niipea kui tekib veorataste
tühipöörlemine, vähendatakse
mootori võimsust ja enim
tühipöörlevat ratast pidurdatakse
eraldi. See suurendab oluliselt sõidu
stabiilsust libedal teel.
Veojõukontrollisüsteem on töövalmis
niipea, kui märgutuli b kustub.
Kui süsteem on sisse lülitatud, vilgub
märgutuli b.9 Hoiatus
Juht ei tohi ka selle funktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt teeoludele.
Märgutuli b 3 99.
Väljalülitamine
Kui vajatakse veorataste
tühipöörlemist, saab
veojõukontrollisüsteemi välja lülitada:
vajutada lühidalt nuppu b.

Sõitmine ja töörežiim153
Märgutuli k põleb.
Nupu b taasvajutamisel lülitub
veojõukontrollisüsteem uuesti sisse.
Veojõukontrollisüsteem lülitub uuesti sisse ka siis, kui süüde järgmine kord sisse lülitatakse.
Elektrooniline
stabiilsuskontroll Elektrooniline stabiilsuskontroll
suurendab vajadusel sõidu stabiilsust
sõltumata teekatte omadustest või
rehvide haardumisest. See väldib ka
rataste libisevat pöörlemist.
Kohe, kui sõiduk hakkab kõrvale
kalduma (alajuhitavus/ülejuhitavus),
väheneb mootori pöördemoment ning rattaid pidurdatakse eraldi. See
suurendab oluliselt sõidu stabiilsust
libedal teel.
Elektrooniline
stabiilsuskontrollisüsteem on
töövalmis niipea, kui märgutuli b
kustub.
Märgutuli b vilgub, kui elektrooniline
stabiilsuskontroll on sisse lülitatud.9 Hoiatus
Juht ei tohi ka selle funktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt teeoludele.
Märgutuli b 3 99.
Väljalülitamine
Väga kiireks sõiduks saab
elektroonilise
stabiilsuskontrollisüsteemi välja
lülitada: hoida nuppu b u 5 sekundit
allavajutatuna.
Märgutuli n põleb.
Elektrooniline
stabiilsuskontrollisüsteem lülitub
uuesti sisse nupu b taasvajutamisel.
Kui veojõukontrollisüsteem oli
eelnevalt välja lülitatud, lülituvad
sisse nii veojõukontrollisüsteem kui
ka elektrooniline
stabiilsuskontrollisüsteem.
Elektrooniline
stabiilsuskontrollisüsteem lülitub
uuesti sisse ka siis, kui süüde
järgmine kord sisse lülitatakse.

154Sõitmine ja töörežiimJuhi abisüsteemid9Hoiatus
Juhi abisüsteemid on töötatud
välja selleks, et juhti aidata, mitte
aga selleks, et tema
tähelepanelikkust asendada.
Sõidukiga sõites võtab juht endale täieliku vastutuse.
Juhiabisüsteemide kasutamisel
jälgige alati hoolikalt
hetkeolukorda liikluses.
Püsikiiruse regulaator
Püsikiiruse regulaator võib
salvestada ja hoida kiirust umbes 30
kuni 200 km/h. Üles- või allamäge
sõites võib sõiduki kiirus erineda
salvestatud kiirusest.
Ohutustehnilistel põhjustel tuleb
püsikiiruse regulaatori
rakendamiseks vajutada enne üks
kord piduripedaali. Sisselülitamine ei
ole võimalik esimese käiguga.
Kui muutumatu kiirusega sõitmine on
ebasoovitatav, ei tohi püsikiiruse
regulaatorit kasutada.
Kui sõidukil on automaatkäigukast,
võib püsikiiruse regulaatorit kasutada ainult automaatrežiimis.
Märgutuli m 3 101.
Sisselülitamine Vajutada klahvlüliti m ülemist poolt.
Süttib valge märgutuli m
Sisselülitamine
Kiirendada soovitud kiiruseni ja
keerata seaderatas asendisse SET/-.
Hetkekiirus salvestatakse ja seda
hoitakse. Roheline märgutuli m
põleb. Gaasipedaali võib vabastada.
Sõiduki kiirust saab suurendada
gaasipedaali vajutamisega.
Gaasipedaali vabastamisel jätkub
sõit salvestatud kiirusega.
Püsikiiruse regulaator jääb käigu
vahetamisel aktiveerituks.
Kiiruse suurendamine Kui püsikiiruse regulaator on sisselülitatud, hoida seaderatast asendis
RES/+ või keerata seda korduvalt
lühikeseks ajaks asendisse RES/+:
kiirus suureneb pidevalt või väikeste
astmetena.
Teine võimalus on kiirendada
soovitud kiiruseni ja salvestada see
seaderatta pööramisega asendisse
RES/+ .

Sõitmine ja töörežiim155
Kiiruse vähendamineKui püsikiiruse regulaator on sisse
lülitatud, hoida seaderatast asendis
SET/- või keerata seda korduvalt
lühikeseks ajaks asendisse SET/-:
kiirus väheneb pidevalt või väikeste
astmetena.
VäljalülitamineVajutada nuppu y, süttib valge
märgutuli m. Püsikiiruse regulaator
lülitub välja. Salvestatud kiirus
jäetakse meelde.
Automaatne väljalülitumine, kui: ■ sõiduki kiirus on alla umbes 30 km/h
■ piduripedaali on vajutatud
■ siduripedaali hoitakse mõni sekund
all
■ käigukang on asendis N
■ mootori kiirus on väga väike
■ veojõukontrollisüsteem või elektrooniline
stabiilsuskontrollisüsteem
töötavad.Salvestatud kiiruse taastamine
Keerata seaderatas asendisse
RES/+ kiirusel üle 30 km/h.
Rakendub mällu salvestatud kiirus.
Väljalülitamine Vajutada klahvlüliti m alla. Märgutuli
m kustub. Salvestatud kiirus
kustutatakse. Süüte väljalülitamine
kustutab ka salvestatud kiiruse.
Parkimisabi9 Hoiatus
Parkimismanöövri eest vastutab
täielikult juht.
Kontrollige parkimisabi
kasutamisel alati (nii tagurdamisel kui ka edasi liikumisel) ümbrust.
Parkimisabi hõlbustab parkimist,
mõõtes sõiduki ja takistuste
vahekaugust ning andes helisignaali.
Süsteem koosneb neljast ultraheli-
parkimisandurist, mis paiknevad
tagumise kaitseraua sees. Kui sõiduk on varustatud eesmise
parkimisabiga, sisaldab süsteem
nelja täiendavat ultraheli-
parkimisandurit esikaitseraual.
Märgutuli r 3 99.

156Sõitmine ja töörežiim
Funktsioon
Ku tagasiäik on sees, on eesmine ja
tagumine parkimisabi tööks valmis.
Põlev märgutuli parkimisabi nupul
r näitab, et süsteem on töövalmis.
Eesmise parkimisabi võib aktiveerida ka kiirusel kuni 11 km/h parkimisabi
nupu lühikese vajutusega.
Kui nuppu r lülitatakse ühe
süütetsükli jooksul ühel korral,
lülitatakse eesmine parkimisabi
kiirusel üle 11 km/h välja. See
lülitatakse uuesti sisse, kui sõiduk
pole liikunud vahepeal kiiremini kui
25 km/h. Kui sõiduki kiirus on
ületanud 25 km/h, jääb eesmine
parkimisabi väljalülitatuks, kui kiirus
langeb alla 11 km/h.
Kui süsteem on välja lülitatud, kustub
nupu märgutuli ja juhi infokeskusesse ilmub hüpikteade Park Assist Off
(parkimisabi välja lülitatud) .
Süsteem lülitub automaatselt välja,
kui kiirus ületab 25 km/h.
Kui sõiduk on varustatud ainult
tagumise parkimisabiga, lülitub
süsteem tagurpidikäigu välja
lülitamisel automaatselt välja.
Võimalik on ka käsitsi väljalülitamine,
vajutades parkimisabi nuppu r.
Märguanne
Takistusest annab märku
hoiatussignaal. Takistusele
lähenedes muutub signaali sagedus
suuremaks. Kui vahemaa on alla
30 cm, muutub signaal pidevaks.
Rike Süsteemi rikke korral süttib märgutuli r või juhi infokeskuses kuvatakse
teadet sõiduki kohta.Lisaks süttib r või kuvatakse juhi
infokeskuses teade, kui tuvastatakse
süsteemi talitlushäire ajutiste
tingimuste tõttu, nagu lumega kaetud
andurid.
Sõidukiteated 3 107.
Olulised juhised
parkimisabisüsteemide
kasutamiseks9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
takistustele, mis võivad
kahjustada kaitseraua alaosa. Kui
sellised takistused väljuvad
sõiduki lähenemisel andurite
tuvastuspiirkonnast, kõlab pidev
hoiatussignaal.

Sõitmine ja töörežiim157Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib nende töövõime
väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kõrgemate sõidukite (nt
maasturid, minikaubikud,
kaubikud) korral kehtivad
eritingimused. Eseme tuvastamist
nende sõidukite ülaosas ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteem ei aita vältida kokkupõrkeid objektidega, mis on
väljaspool andurite
tuvastuspiirkonda.
Märkus
Parkimisabisüsteem tuvastab automaatselt tehases paigaldatud
haakeseadise. See rakendub pistiku
ühendamisel ühenduspessa.
Andur võib tuvastada olematu
objekti (kajahäire), mis on tingitud
välistest akustilistest või
mehaanilistest häiretest.
Märkus
Kui rakendatakse edasikäiku ja
ületatakse teatavat kiirust, siis
tagumine parkimisabi
deaktiveeritakse
tagakandurisüsteemi pikendamisel.
Kui esmalt rakendatakse
tagurpidikäik, siis tuvastab
parkimisabi tagakandurisüsteemi ja antakse sumisti signaal. Parkimisabi
inaktiveerimiseks vajutage korraks
nuppu r.
Tahavaatekaamera Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse värvilisel
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja eesmise parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt
sisse.

158Sõitmine ja töörežiim
Tööpõhimõte
Kaamera on paigaldatud tagaluugi
käepidemele ja selle vaatenurk
on 130°.
Kaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Seda funktsiooni saab välja lülitada
menüüs Settings (seaded)
infoekraanil. Sõiduki
isikupärastamine 3 114.
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise parkimisabi tagumised andurid on
avastanud.
