OPEL MERIVA 2015 Uživatelská příručka (in Czech)

Péče o vozidlo199
Č.Obvod1Přizpůsobivé přední světlomety2–3–4–5–6Zadní elektricky ovládané okno,
pravé7Přizpůsobivé přední světlomety8Modul tažného zařízení, zásuvka
tažného zařízení9Sedadlo, bederní opěrka, vlevo10Zadní elektricky ovládané okno,
levé11Parkovací asistent12Elektricky ovládaná sluneční
clona13–14Vyhřívání předních sedadelČ.Obvod15Modul tažného zařízení16Sedadlo, bederní opěrka, vpravo17–Nářadí vozidla
Nářadí
Přístup do úložného prostoru získáte
v závislosti na verzi vozidla
uvolněním a otevřením krytu nebo
nadzvednutím krytu.

200Péče o vozidlo
Vozidla se soupravou na opravupneumatik
Varianta 1: Nářadí vozidla spolu se
sadou na opravu pneumatik se
nachází v pravé schránce
v zavazadlovém prostoru spolu.
Varianta 2: Nářadí vozidla spolu se
sadou na opravu pneumatik se
nachází v zavazadlovém prostoru
pod krytem podlahy.
Vozidla s rezervním kolem
Zvedák a nářadí vozidla jsou uloženy
v prohlubni rezervního kola
v zavazadlovém prostoru.

Péče o vozidlo201Kola a pneumatikyStav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C
a měly by být proto použity na všech
čtyřech kolech.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole řidiče.Označení pneumatik
Např. 195/65 R 15 91 H195=Šířka pneumatiky, mm65=Průřezový poměr (výška
pneumatiky vůči šířce
pneumatiky), %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat15=Průměr ráfku, palce91=Index zatížení, např. 91
odpovídá zatížení 615 kgH=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
náhradní kolo. Toto rovněž platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.

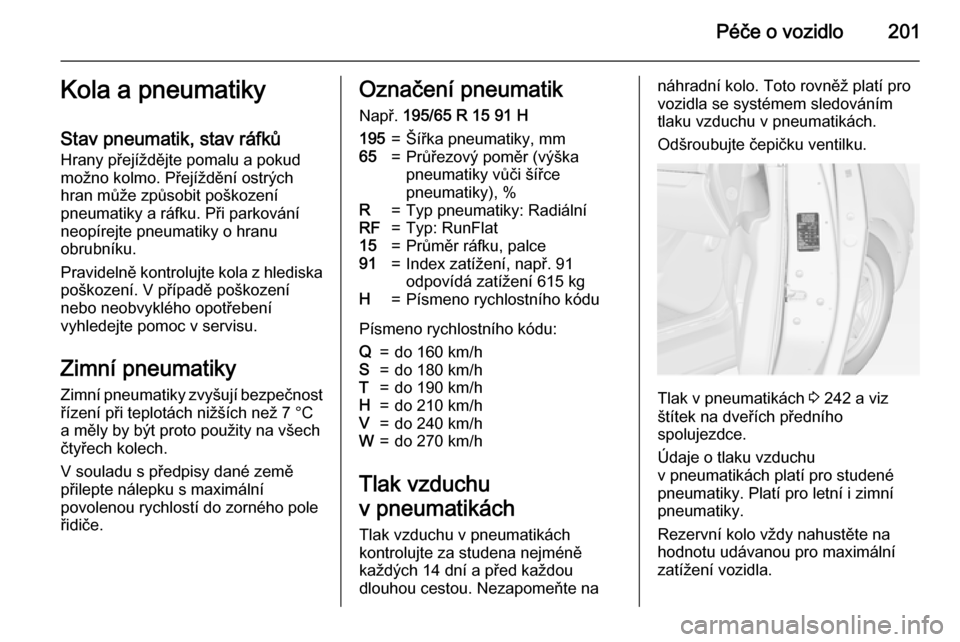

Tlak v pneumatikách 3 242 a viz
štítek na dveřích předního
spolujezdce.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.

202Péče o vozidlo
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte identifikační kód motoru. Údaje o motoru 3 234.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 242.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování.
Systém monitorování tlaku
vzduchu v pneumatikách Jakmile rychlost vozidla překročí
určitý limit, systém sledování tlaku
v pneumatikách (TPMS) jedenkrát za
minutu kontroluje tlak u všech čtyř kol.
Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.

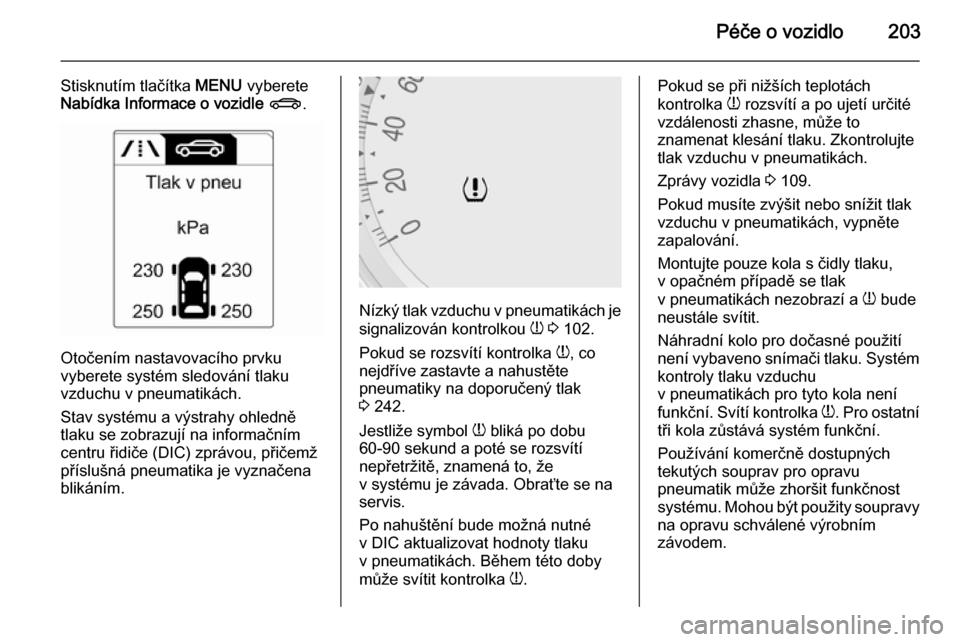

Aktuální tlaky v pneumatikách lze
zobrazit v položce Nabídka Informace
o vozidle na informačním centru řidiče
(DIC).
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.

Péče o vozidlo203
Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy ohledně tlaku se zobrazují na informačním
centru řidiče (DIC) zprávou, přičemž
příslušná pneumatika je vyznačena
blikáním.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 102.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 242.
Jestliže symbol w bliká po dobu
60-90 sekund a poté se rozsvítí
nepřetržitě, znamená to, že
v systému je závada. Obraťte se na
servis.
Po nahuštění bude možná nutné
v DIC aktualizovat hodnoty tlaku
v pneumatikách. Během této doby
může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to znamenat klesání tlaku. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 109.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Náhradní kolo pro dočasné použití
není vybaveno snímači tlaku. Systém kontroly tlaku vzduchu
v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.

204Péče o vozidlo
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.

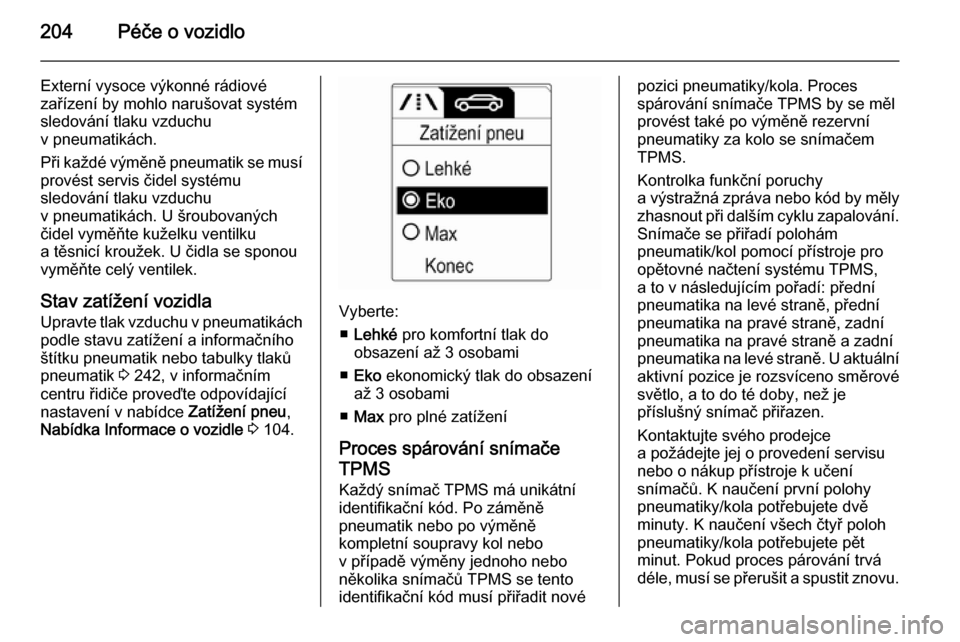

Stav zatížení vozidla Upravte tlak vzduchu v pneumatikáchpodle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 242, v informačním
centru řidiče proveďte odpovídající
nastavení v nabídce Zatížení pneu,
Nabídka Informace o vozidle 3 104.
Vyberte:
■ Lehké pro komfortní tlak do
obsazení až 3 osobami
■ Eko ekonomický tlak do obsazení
až 3 osobami
■ Max pro plné zatížení
Proces spárování snímače TPMS Každý snímač TPMS má unikátní
identifikační kód. Po záměně
pneumatik nebo po výměně
kompletní soupravy kol nebo
v případě výměny jednoho nebo
několika snímačů TPMS se tento
identifikační kód musí přiřadit nové
pozici pneumatiky/kola. Proces
spárování snímače TPMS by se měl
provést také po výměně rezervní
pneumatiky za kolo se snímačem
TPMS.
Kontrolka funkční poruchy
a výstražná zpráva nebo kód by měly
zhasnout při dalším cyklu zapalování. Snímače se přiřadí polohám
pneumatik/kol pomocí přístroje pro
opětovné načtení systému TPMS,
a to v následujícím pořadí: přední
pneumatika na levé straně, přední
pneumatika na pravé straně, zadní
pneumatika na pravé straně a zadní
pneumatika na levé straně. U aktuální
aktivní pozice je rozsvíceno směrové
světlo, a to do té doby, než je
příslušný snímač přiřazen.
Kontaktujte svého prodejce
a požádejte jej o provedení servisu
nebo o nákup přístroje k učení
snímačů. K naučení první polohy
pneumatiky/kola potřebujete dvě
minuty. K naučení všech čtyř poloh
pneumatiky/kola potřebujete pět
minut. Pokud proces párování trvá
déle, musí se přerušit a spustit znovu.

Péče o vozidlo205
Proces spárování snímače TPMS:1. Zatáhněte parkovací brzdu; u vozidla s automatickou
převodovkou nastavte volicí páku
do polohy P.
2. Zapněte zapalování.
3. Pomocí tlačítka MENU na páčce
ukazatele směru zvolte na
informačním centru řidiče (DIC)
položku Nabídka Informace
o vozidle .
4. Otáčejte nastavovacím kolečkem tak, abyste se rolováním
přesunuli k nabídce pro tlak
v pneumatikách.
5. Stisknutím tlačítka SET/CLR
spusťte proces párování
snímačů. Měla by se zobrazit
zpráva s požadavkem na
potvrzení procesu.
6. Dalším stisknutím tlačítka SET/CLR volbu potvrďte. Ozve se
dvakrát houkačka, která potvrdí,
že se přijímač nachází v režimu
učení.
7. Začněte přední pneumatikou na levé straně.8. Umístěte zařízení k bočnicipneumatiky vedle dříku ventilku.
Potom stisknutím tlačítka aktivujte snímač TPMS. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
této pneumatiky a kola.
9. Pokračujte přední pneumatikou na pravé straně a opakujte postup
uvedený v kroku 8.
10. Pokračujte zadní pneumatikou na
pravé straně a opakujte postup
uvedený v kroku 8.
11. Pokračujte zadní pneumatikou na
levé straně a opakujte postup
uvedený v kroku 8. Dvojím
zazněním houkačky je sděleno,
že identifikační kód snímače byl
přiřazen zadní pneumatice na
levé straně a že proces
přiřazování snímačů TPMS již
není aktivní.
12. Vypněte zapalování.13. Nastavte všechny čtyři tlaky na doporučený tlak vzduchu, který je
uveden na štítku s tlaky huštění.
14. Zajistěte, aby stav zatížení pneumatik byl nastaven podle
zvoleného tlaku 3 104.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšuje.
Tlak vzduchu v pneumatice
zobrazený informačním centrem
řidiče udává skutečný tlak vzduchu v pneumatice. Proto je důležité
kontrolovat tlak vzduchu ve
studených pneumatikách.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (u zimních pneumatik
4 mm).

206Péče o vozidlo
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, vyměňte příležitostně přední
kola za zadní. Ujistěte se, že směr
otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti pneumatik
a kol Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte nálepku s tlaky
vzduchu v pneumatikách vyměnit.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se ocelovými koly: Použití
pojistných matic kol může znemožnit
nasazení krytů kol.

Péče o vozidlo207Sněhové řetězy
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny jen na pneumatiky rozměrů 195/65 R 15,
205/55 R 16 a 225/45 R 17.
Sněhové řetězy nejsou povoleny na
pneumatikách s rozměry
225/40 R 18.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky v blízkosti ráfku nelze
soupravou na opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte dlouhodobě.
Řízení a ovladatelnost můžou být
ovlivněny.
Pokud máte defekt pneumatiky:
Zabrzděte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.
Souprava na opravu pneumatik je
uložena pod v zavazadlovém
prostoru.
V závislosti na výbavě vozidla je
souprava na opravu pneumatik
uložena buď v úložném prostoru
v pravé boční stěně, nebo pod krytem
podlahy.

208Péče o vozidlo

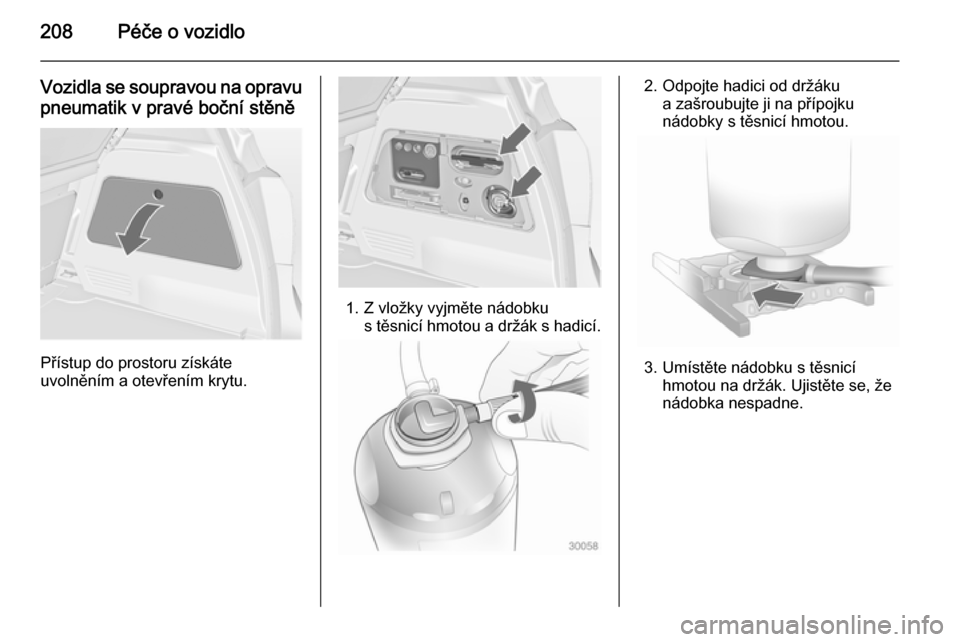

Vozidla se soupravou na opravupneumatik v pravé boční stěně
Přístup do prostoru získáte
uvolněním a otevřením krytu.
1. Z vložky vyjměte nádobku s těsnicí hmotou a držák s hadicí.
2. Odpojte hadici od držákua zašroubujte ji na přípojku
nádobky s těsnicí hmotou.
3. Umístěte nádobku s těsnicí hmotou na držák. Ujistěte se, že
nádobka nespadne.
