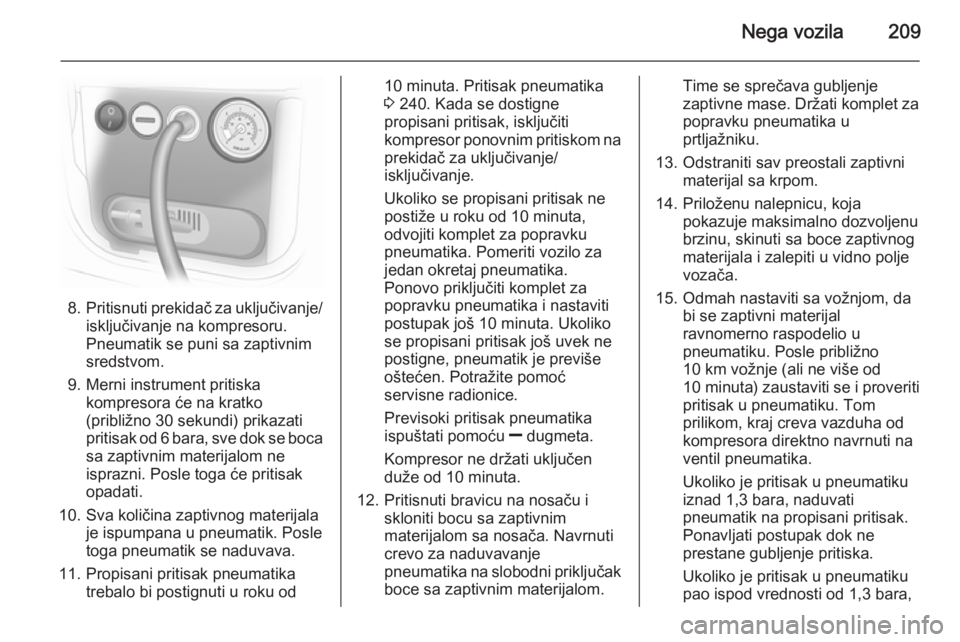

Nega vozila209
8.Pritisnuti prekidač za uključivanje/
isključivanje na kompresoru.
Pneumatik se puni sa zaptivnim
sredstvom.
9. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od 6 bara, sve dok se boca
sa zaptivnim materijalom ne
isprazni. Posle toga će pritisak
opadati.
10. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
11. Propisani pritisak pneumatika trebalo bi postignuti u roku od
10 minuta. Pritisak pneumatika
3 240. Kada se dostigne
propisani pritisak, isključiti
kompresor ponovnim pritiskom na prekidač za uključivanje/
isključivanje.
Ukoliko se propisani pritisak ne
postiže u roku od 10 minuta,
odvojiti komplet za popravku
pneumatika. Pomeriti vozilo za
jedan okretaj pneumatika.
Ponovo priključiti komplet za
popravku pneumatika i nastaviti
postupak još 10 minuta. Ukoliko
se propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću ] dugmeta.
Kompresor ne držati uključen
duže od 10 minuta.
12. Pritisnuti bravicu na nosaču i skloniti bocu sa zaptivnim
materijalom sa nosača. Navrnuti
crevo za naduvavanje
pneumatika na slobodni priključak
boce sa zaptivnim materijalom.Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
13. Odstraniti sav preostali zaptivni materijal sa krpom.
14. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.
15. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne više od
10 minuta ) zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.
Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,

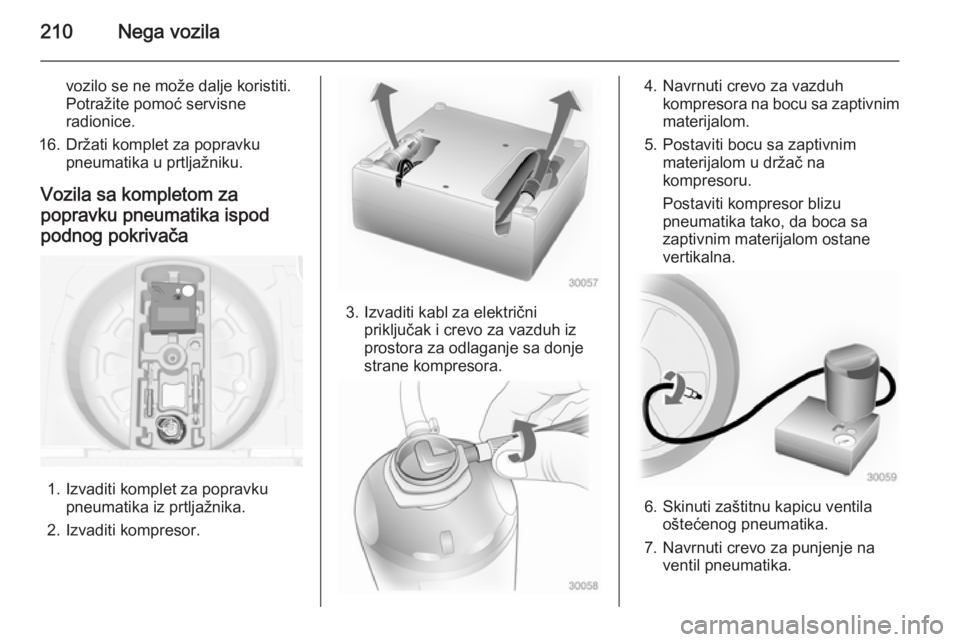

210Nega vozila
vozilo se ne može dalje koristiti.
Potražite pomoć servisne
radionice.
16. Držati komplet za popravku pneumatika u prtljažniku.
Vozila sa kompletom za
popravku pneumatika ispod
podnog pokrivača
1. Izvaditi komplet za popravku pneumatika iz prtljažnika.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.

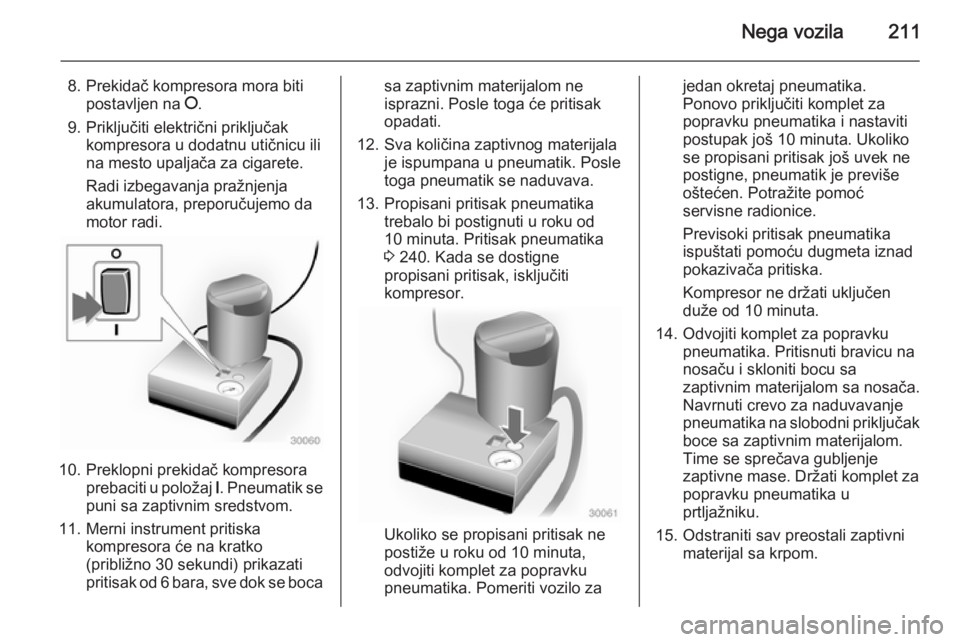

Nega vozila211
8. Prekidač kompresora mora bitipostavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.
10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od 6 bara, sve dok se boca
sa zaptivnim materijalom ne
isprazni. Posle toga će pritisak
opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postignuti u roku od
10 minuta. Pritisak pneumatika
3 240. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak ne
postiže u roku od 10 minuta,
odvojiti komplet za popravku
pneumatika. Pomeriti vozilo za
jedan okretaj pneumatika.
Ponovo priključiti komplet za popravku pneumatika i nastaviti
postupak još 10 minuta. Ukoliko
se propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu na
nosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak
boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.

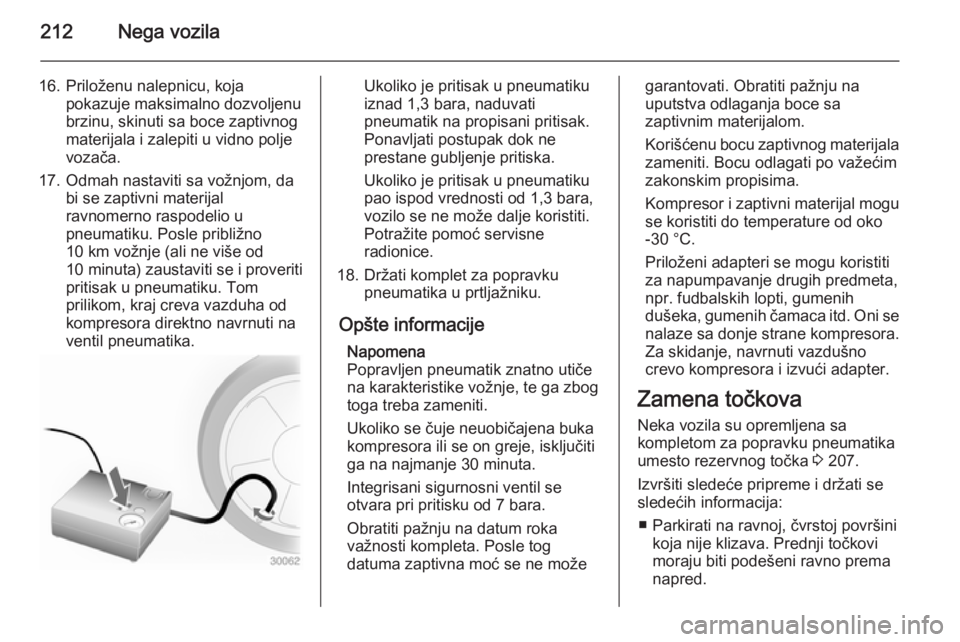

212Nega vozila
16. Priloženu nalepnicu, kojapokazuje maksimalno dozvoljenu
brzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.
17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne više od
10 minuta ) zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,
vozilo se ne može dalje koristiti.
Potražite pomoć servisne
radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Opšte informacije Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od 7 bara.
Obratiti pažnju na datum roka
važnosti kompleta. Posle tog
datuma zaptivna moć se ne možegarantovati. Obratiti pažnju na
uputstva odlaganja boce sa
zaptivnim materijalom.
Korišćenu bocu zaptivnog materijala zameniti. Bocu odlagati po važećim
zakonskim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Priloženi adapteri se mogu koristiti
za napumpavanje drugih predmeta,
npr. fudbalskih lopti, gumenih
dušeka, gumenih čamaca itd. Oni se
nalaze sa donje strane kompresora.
Za skidanje, navrnuti vazdušno
crevo kompresora i izvući adapter.
Zamena točkova
Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 207.
Izvršiti sledeće pripreme i držati se
sledećih informacija:
■ Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji točkovi
moraju biti podešeni ravno prema
napred.

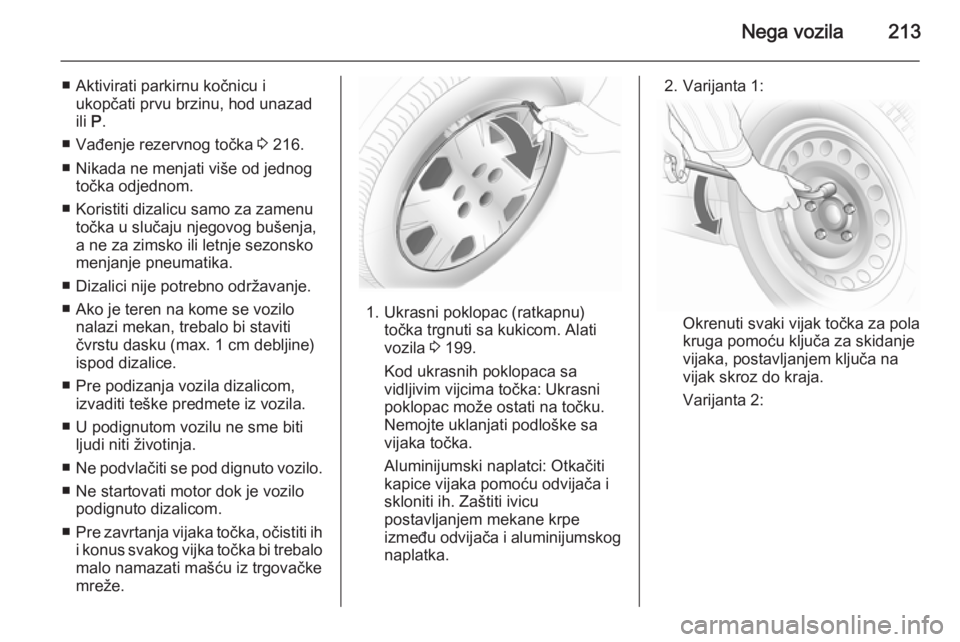

Nega vozila213
■ Aktivirati parkirnu kočnicu iukopčati prvu brzinu, hod unazad
ili P.
■ Vađenje rezervnog točka 3 216.
■ Nikada ne menjati više od jednog točka odjednom.
■ Koristiti dizalicu samo za zamenu točka u slučaju njegovog bušenja,
a ne za zimsko ili letnje sezonsko
menjanje pneumatika.
■ Dizalici nije potrebno održavanje.
■ Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine)
ispod dizalice.
■ Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
■ U podignutom vozilu ne sme biti ljudi niti životinja.
■ Ne podvlačiti se pod dignuto vozilo.
■ Ne startovati motor dok je vozilo podignuto dizalicom.
■ Pre zavrtanja vijaka točka, očistiti ih
i konus svakog vijka točka bi trebalo malo namazati mašću iz trgovačke
mreže.
1. Ukrasni poklopac (ratkapnu) točka trgnuti sa kukicom. Alati
vozila 3 199.
Kod ukrasnih poklopaca sa vidljivim vijcima točka: Ukrasni
poklopac može ostati na točku.
Nemojte uklanjati podloške sa
vijaka točka.
Aluminijumski naplatci: Otkačiti
kapice vijaka pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog
naplatka.
2. Varijanta 1:
Okrenuti svaki vijak točka za pola
kruga pomoću ključa za skidanje
vijaka, postavljanjem ključa na
vijak skroz do kraja.
Varijanta 2:

214Nega vozila
Rasklopiti ključ za točak i odvrnuti
svaki vijak točka za pola kruga
pomoću ključa za skidanje vijaka,
postavljanjem ključa na vijak
skroz do kraja.
Točkovi mogu da se zaštite
zaključavanjem vijaka točkova.
Da biste olabavili ove specifične
vijke, pre postavljanja ključa za
skidanje vijaka prvo pričvrstite
adapter za ključ na glavu vijka.
Adapter za ključ se nalazi u kaseti za rukavice.3. Uveriti se da je dizalica postavljena pravilno na mesta za
postavljanje dizalice.
4. Varijanta 1:
Podesiti dizalicu na potrebnu
visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Postaviti ručku dizalice i uz
pravilno centriranom dizalicom
okretati ručku dok se točak vidljivo
ne odigne od zemlje.
Varijanta 2:

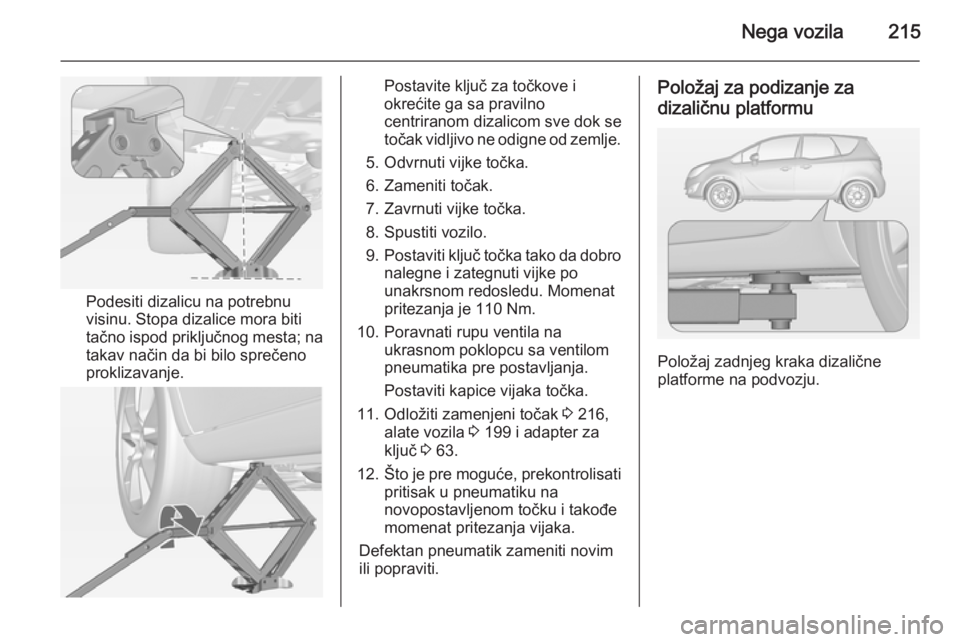

Nega vozila215
Podesiti dizalicu na potrebnu
visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti vijke točka.
6. Zameniti točak.
7. Zavrnuti vijke točka.
8. Spustiti vozilo.
9. Postaviti ključ točka tako da dobro
nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 110 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice vijaka točka.
11. Odložiti zamenjeni točak 3 216,
alate vozila 3 199 i adapter za
ključ 3 63.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku i takođe
momenat pritezanja vijaka.
Defektan pneumatik zameniti novim
ili popraviti.Položaj za podizanje za
dizaličnu platformu
Položaj zadnjeg kraka dizalične
platforme na podvozju.

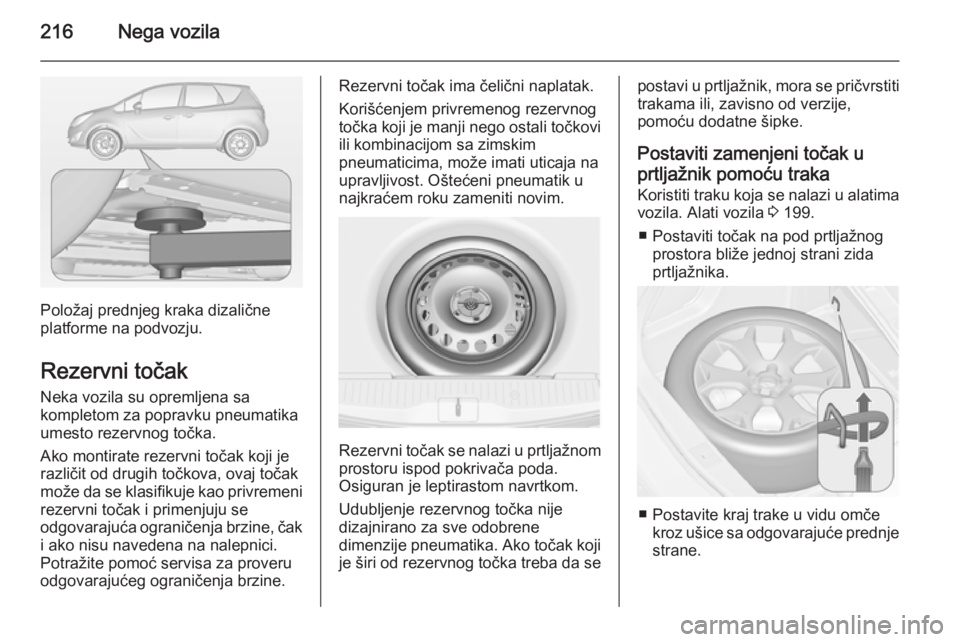

216Nega vozila
Položaj prednjeg kraka dizalične
platforme na podvozju.
Rezervni točak Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru
odgovarajućeg ograničenja brzine.
Rezervni točak ima čelični naplatak.
Korišćenjem privremenog rezervnog
točka koji je manji nego ostali točkovi
ili kombinacijom sa zimskim
pneumaticima, može imati uticaja na
upravljivost. Oštećeni pneumatik u
najkraćem roku zameniti novim.
Rezervni točak se nalazi u prtljažnom
prostoru ispod pokrivača poda.
Osiguran je leptirastom navrtkom.
Udubljenje rezervnog točka nije
dizajnirano za sve odobrene
dimenzije pneumatika. Ako točak koji
je širi od rezervnog točka treba da se
postavi u prtljažnik, mora se pričvrstiti
trakama ili, zavisno od verzije,
pomoću dodatne šipke.
Postaviti zamenjeni točak u
prtljažnik pomoću traka
Koristiti traku koja se nalazi u alatima vozila. Alati vozila 3 199.
■ Postaviti točak na pod prtljažnog prostora bliže jednoj strani zida
prtljažnika.
■ Postavite kraj trake u vidu omče kroz ušice sa odgovarajuće prednje
strane.

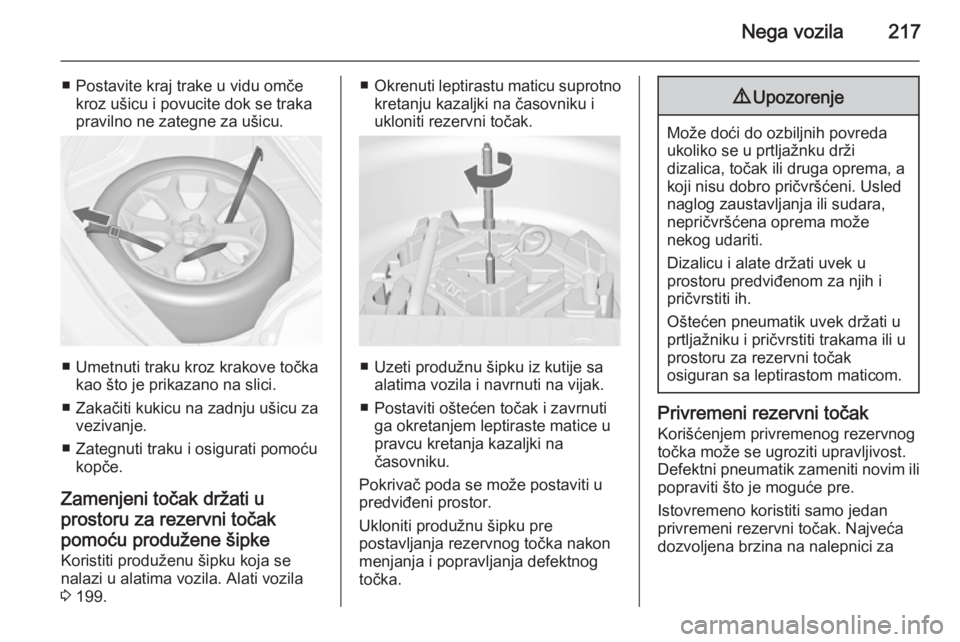

Nega vozila217
■ Postavite kraj trake u vidu omčekroz ušicu i povucite dok se traka
pravilno ne zategne za ušicu.
■ Umetnuti traku kroz krakove točka kao što je prikazano na slici.
■ Zakačiti kukicu na zadnju ušicu za vezivanje.
■ Zategnuti traku i osigurati pomoću kopče.
Zamenjeni točak držati u
prostoru za rezervni točak
pomoću produžene šipke
Koristiti produženu šipku koja se
nalazi u alatima vozila. Alati vozila 3 199.
■ Okrenuti leptirastu maticu suprotno
kretanju kazaljki na časovniku i
ukloniti rezervni točak.
■ Uzeti produžnu šipku iz kutije sa alatima vozila i navrnuti na vijak.
■ Postaviti oštećen točak i zavrnuti ga okretanjem leptiraste matice u
pravcu kretanja kazaljki na
časovniku.
Pokrivač poda se može postaviti u
predviđeni prostor.
Ukloniti produžnu šipku pre
postavljanja rezervnog točka nakon
menjanja i popravljanja defektnog
točka.
9 Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni. Usled
naglog zaustavljanja ili sudara,
nepričvršćena oprema može
nekog udariti.
Dizalicu i alate držati uvek u
prostoru predviđenom za njih i
pričvrstiti ih.
Oštećen pneumatik uvek držati u
prtljažniku i pričvrstiti trakama ili u
prostoru za rezervni točak
osiguran sa leptirastom maticom.
Privremeni rezervni točak
Korišćenjem privremenog rezervnog
točka može se ugroziti upravljivost.
Defektni pneumatik zameniti novim ili
popraviti što je moguće pre.
Istovremeno koristiti samo jedan
privremeni rezervni točak. Najveća
dozvoljena brzina na nalepnici za

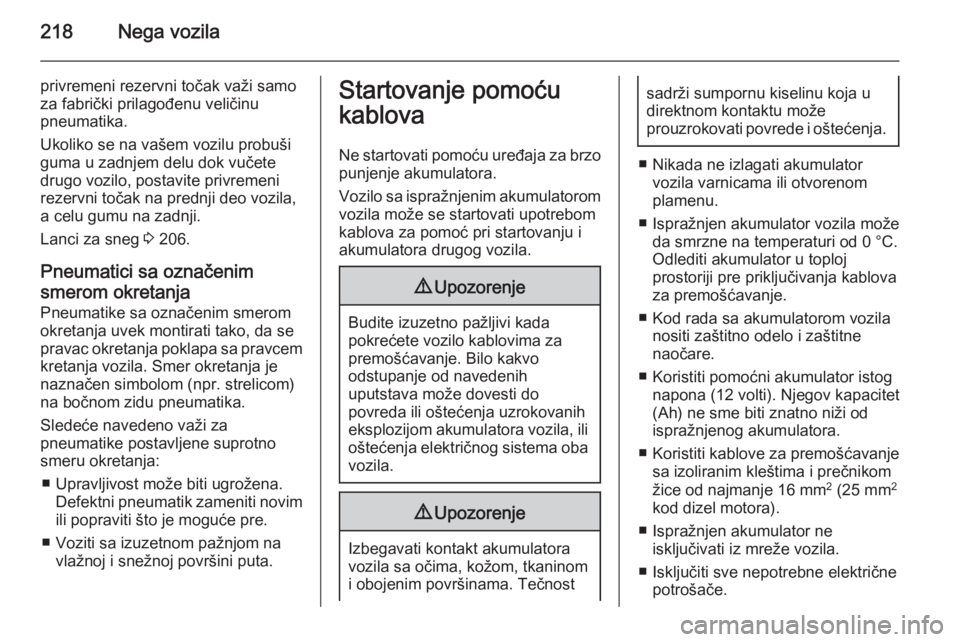

218Nega vozila
privremeni rezervni točak važi samo
za fabrički prilagođenu veličinu
pneumatika.
Ukoliko se na vašem vozilu probuši
guma u zadnjem delu dok vučete
drugo vozilo, postavite privremeni
rezervni točak na prednji deo vozila,
a celu gumu na zadnji.
Lanci za sneg 3 206.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom okretanja uvek montirati tako, da se
pravac okretanja poklapa sa pravcem
kretanja vozila. Smer okretanja je
naznačen simbolom (npr. strelicom)
na bočnom zidu pneumatika.
Sledeće navedeno važi za
pneumatike postavljene suprotno
smeru okretanja:
■ Upravljivost može biti ugrožena. Defektni pneumatik zameniti novimili popraviti što je moguće pre.
■ Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi kada
pokrećete vozilo kablovima za
premošćavanje. Bilo kakvo
odstupanje od navedenih
uputstava može dovesti do
povreda ili oštećenja uzrokovanih
eksplozijom akumulatora vozila, ili oštećenja električnog sistema obavozila.
9 Upozorenje
Izbegavati kontakt akumulatora
vozila sa očima, kožom, tkaninom
i obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
■ Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
■ Ispražnjen akumulator vozila može da smrzne na temperaturi od 0 °C.Odlediti akumulator u toploj
prostoriji pre priključivanja kablova
za premošćavanje.
■ Kod rada sa akumulatorom vozila nositi zaštitno odelo i zaštitne
naočare.
■ Koristiti pomoćni akumulator istog napona (12 volti). Njegov kapacitet
(Ah) ne sme biti znatno niži od
ispražnjenog akumulatora.
■ Koristiti kablove za premošćavanje sa izoliranim kleštima i prečnikom
žice od najmanje 16 mm 2
(25 mm 2
kod dizel motora).
■ Ispražnjen akumulator ne isključivati iz mreže vozila.
■ Isključiti sve nepotrebne električne potrošače.
