OPEL MERIVA 2016.5 Instruktionsbok

Instrument och reglage99Informationsdisplayer
Förarinformationscentral
Förarinformationscentralen är place‐
rad i instrumentgruppen mellan
hastighetsmätaren och varvräknaren. Den finns som mellannivådisplay,
högnivådisplay eller högnivåkombi‐
display.
Mellannivådisplayen visar:
● vägmätare
● trippmätare
● några kontrollampor
● bilinformation
● tripp-/bränsleinformation
● bilmeddelanden, visas som kod‐ nummer 3 104
I högnivådisplayen kan följande hu‐
vudmenyer väljas genom att man
trycker på MENU på blinkersspaken:
● Inställningar
● Färddator
På högnivåkombidisplayen kan me‐
nysidorna väljas genom att man
trycker på MENU på blinkersspaken:
Menysymboler visas på den översta
raden i displayen:
● X Inställningar
● W Färddator
Vissa av de visade funktionerna skil‐
jer sig när fordonet körs eller står stilla. Vissa funktioner är endast till‐
gängliga när fordonet körs.
Personliga inställningar 3 111, pro‐
grammerade inställningar 3 21.

100Instrument och reglageVälja menyer och funktionerMenyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
menyerna eller återgå från en under‐
meny till nästa högre menynivå.
Vrid inställningsratten för att markera
ett menyalternativ eller för att ställa in
ett numeriskt värde.
Tryck på SET/CLR för att välja en
funktion eller bekräfta ett medde‐
lande.
Inställningar
Tryck på MENU för att välja
Inställningar eller välj X på högni‐
våkombidisplayen.
Vrid inställningsratten för att välja en
av undermenyerna. Tryck på
SET/CLR för att bekräfta.
Följ instruktionerna på undermeny‐
erna.
De undermenyer som finns kan, be‐
roende på version, vara:
● Enhet : De visade enheterna kan
ändras.
I bilar med mellannivådisplay går det att välja följande inställningar:
● Enhet1 : Storbritannien
● Enhet2 : USA
● Enhet3 : Europa
● Däcktrycksövervakning : Kontrol‐
lerar alla hjulens däcktryck under
körning 3 196.

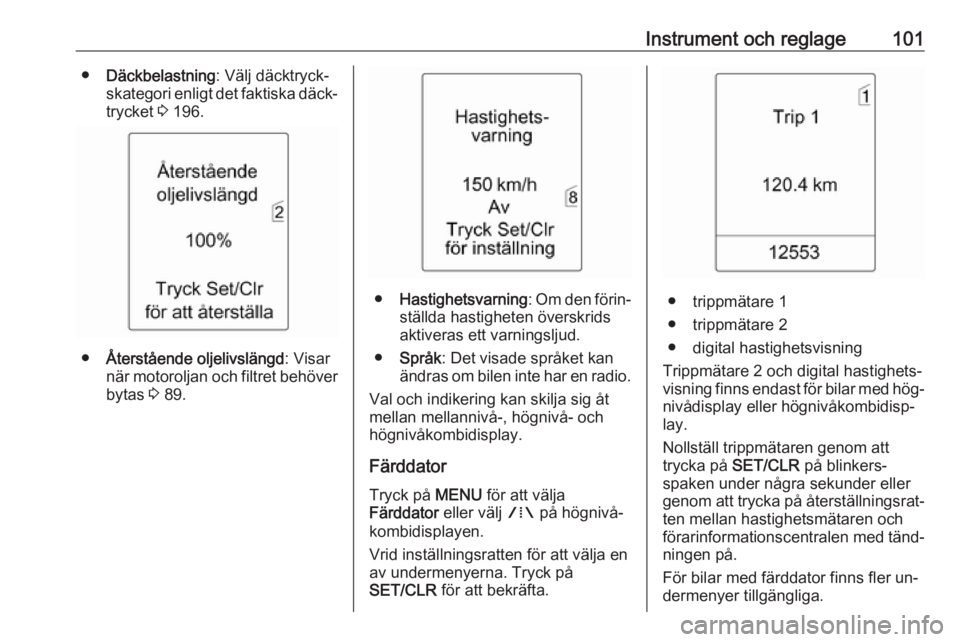

Instrument och reglage101●Däckbelastning : Välj däcktryck‐
skategori enligt det faktiska däck‐
trycket 3 196.
● Återstående oljelivslängd : Visar
när motoroljan och filtret behöver
bytas 3 89.
● Hastighetsvarning : Om den förin‐
ställda hastigheten överskrids aktiveras ett varningsljud.
● Språk : Det visade språket kan
ändras om bilen inte har en radio.
Val och indikering kan skilja sig åt
mellan mellannivå-, högnivå- och
högnivåkombidisplay.
Färddator Tryck på MENU för att välja
Färddator eller välj W på högnivå‐
kombidisplayen.
Vrid inställningsratten för att välja en
av undermenyerna. Tryck på
SET/CLR för att bekräfta.● trippmätare 1
● trippmätare 2
● digital hastighetsvisning
Trippmätare 2 och digital hastighets‐
visning finns endast för bilar med hög‐
nivådisplay eller högnivåkombidisp‐
lay.
Nollställ trippmätaren genom att
trycka på SET/CLR på blinkers‐
spaken under några sekunder eller
genom att trycka på återställningsrat‐
ten mellan hastighetsmätaren och
förarinformationscentralen med tänd‐
ningen på.
För bilar med färddator finns fler un‐
dermenyer tillgängliga.

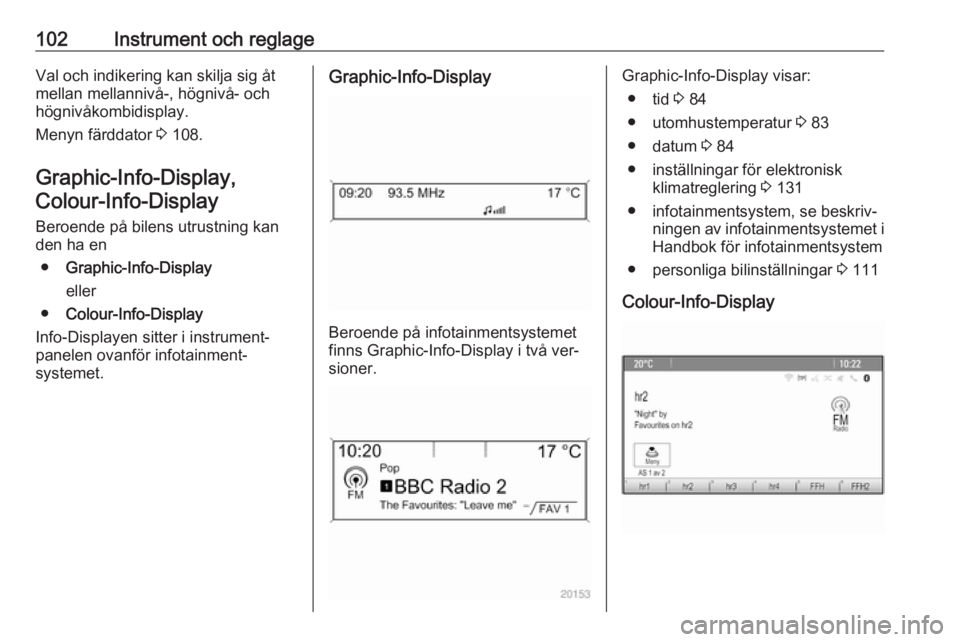

102Instrument och reglageVal och indikering kan skilja sig åtmellan mellannivå-, högnivå- ochhögnivåkombidisplay.
Menyn färddator 3 108.
Graphic-Info-Display,
Colour-Info-Display
Beroende på bilens utrustning kan
den ha en
● Graphic-Info-Display
eller
● Colour-Info-Display
Info-Displayen sitter i instrument‐
panelen ovanför infotainment‐
systemet.Graphic-Info-Display
Beroende på infotainmentsystemet
finns Graphic-Info-Display i två ver‐
sioner.
Graphic-Info-Display visar:
● tid 3 84
● utomhustemperatur 3 83
● datum 3 84
● inställningar för elektronisk klimatreglering 3 131
● infotainmentsystem, se beskriv‐ ningen av infotainmentsystemet i
Handbok för infotainmentsystem
● personliga bilinställningar 3 111
Colour-Info-Display

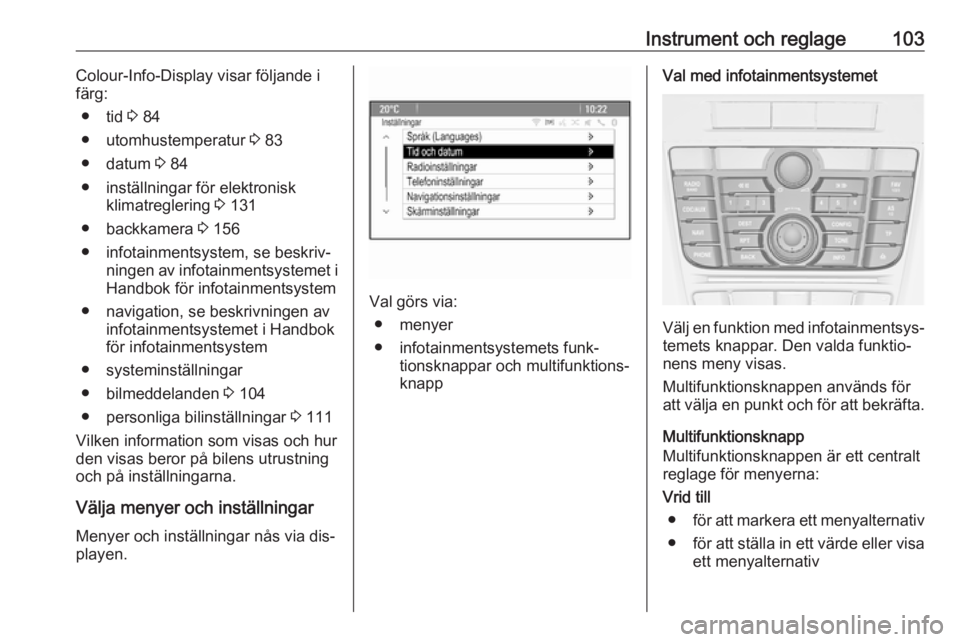

Instrument och reglage103Colour-Info-Display visar följande i
färg:
● tid 3 84
● utomhustemperatur 3 83
● datum 3 84
● inställningar för elektronisk klimatreglering 3 131
● backkamera 3 156
● infotainmentsystem, se beskriv‐ ningen av infotainmentsystemet iHandbok för infotainmentsystem
● navigation, se beskrivningen av infotainmentsystemet i Handbok
för infotainmentsystem
● systeminställningar
● bilmeddelanden 3 104
● personliga bilinställningar 3 111
Vilken information som visas och hur
den visas beror på bilens utrustning
och på inställningarna.
Välja menyer och inställningar Menyer och inställningar nås via dis‐
playen.
Val görs via:
● menyer
● infotainmentsystemets funk‐ tionsknappar och multifunktions‐
knapp
Val med infotainmentsystemet
Välj en funktion med infotainmentsys‐ temets knappar. Den valda funktio‐
nens meny visas.
Multifunktionsknappen används för
att välja en punkt och för att bekräfta.
Multifunktionsknapp
Multifunktionsknappen är ett centralt
reglage för menyerna:
Vrid till ● för att markera ett menyalternativ
● för att ställa in ett värde eller visa
ett menyalternativ

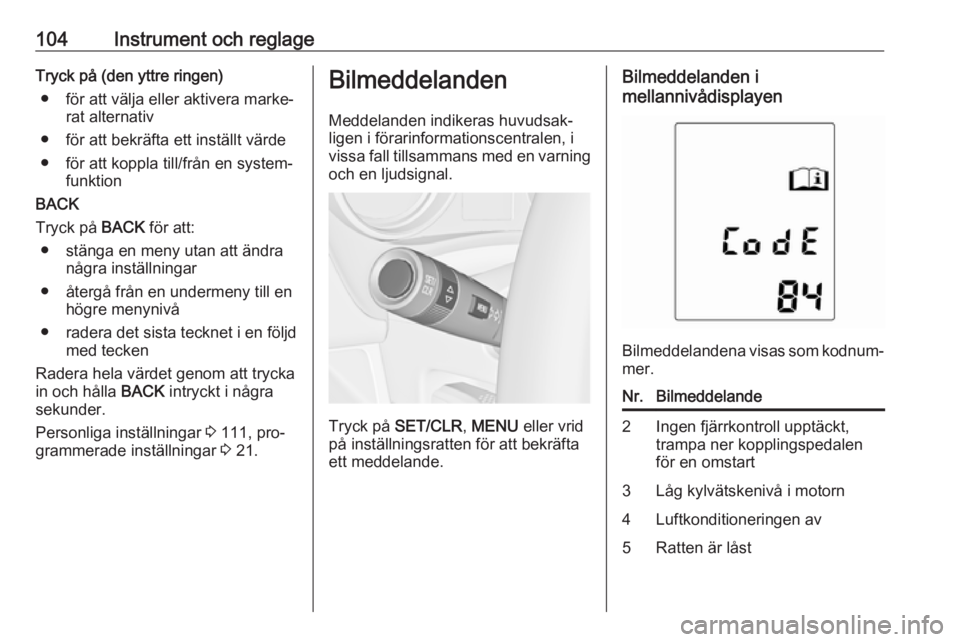

104Instrument och reglageTryck på (den yttre ringen)● för att välja eller aktivera marke‐ rat alternativ
● för att bekräfta ett inställt värde ● för att koppla till/från en system‐ funktion
BACK
Tryck på BACK för att:
● stänga en meny utan att ändra några inställningar
● återgå från en undermeny till en högre menynivå
● radera det sista tecknet i en följd med tecken
Radera hela värdet genom att trycka
in och hålla BACK intryckt i några
sekunder.
Personliga inställningar 3 111, pro‐
grammerade inställningar 3 21.Bilmeddelanden
Meddelanden indikeras huvudsak‐ligen i förarinformationscentralen, i
vissa fall tillsammans med en varning
och en ljudsignal.
Tryck på SET/CLR , MENU eller vrid
på inställningsratten för att bekräfta
ett meddelande.
Bilmeddelanden i
mellannivådisplayen
Bilmeddelandena visas som kodnum‐ mer.
Nr.Bilmeddelande2Ingen fjärrkontroll upptäckt,
trampa ner kopplingspedalen
för en omstart3Låg kylvätskenivå i motorn4Luftkonditioneringen av5Ratten är låst

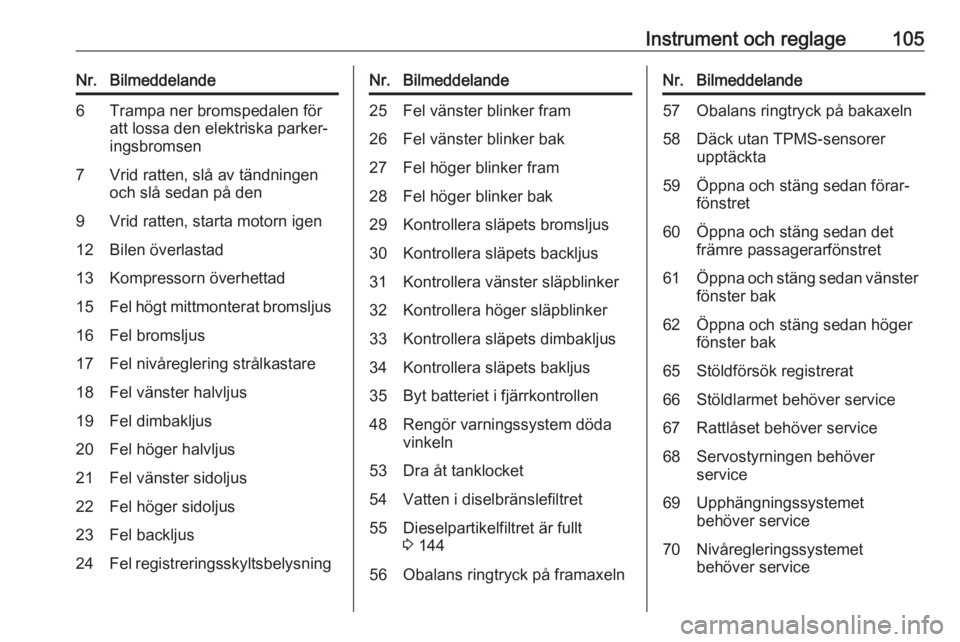

Instrument och reglage105Nr.Bilmeddelande6Trampa ner bromspedalen för
att lossa den elektriska parker‐
ingsbromsen7Vrid ratten, slå av tändningen
och slå sedan på den9Vrid ratten, starta motorn igen12Bilen överlastad13Kompressorn överhettad15Fel högt mittmonterat bromsljus16Fel bromsljus17Fel nivåreglering strålkastare18Fel vänster halvljus19Fel dimbakljus20Fel höger halvljus21Fel vänster sidoljus22Fel höger sidoljus23Fel backljus24Fel registreringsskyltsbelysningNr.Bilmeddelande25Fel vänster blinker fram26Fel vänster blinker bak27Fel höger blinker fram28Fel höger blinker bak29Kontrollera släpets bromsljus30Kontrollera släpets backljus31Kontrollera vänster släpblinker32Kontrollera höger släpblinker33Kontrollera släpets dimbakljus34Kontrollera släpets bakljus35Byt batteriet i fjärrkontrollen48Rengör varningssystem döda
vinkeln53Dra åt tanklocket54Vatten i diselbränslefiltret55Dieselpartikelfiltret är fullt
3 14456Obalans ringtryck på framaxelnNr.Bilmeddelande57Obalans ringtryck på bakaxeln58Däck utan TPMS-sensorer
upptäckta59Öppna och stäng sedan förar‐
fönstret60Öppna och stäng sedan det
främre passagerarfönstret61Öppna och stäng sedan vänster fönster bak62Öppna och stäng sedan höger
fönster bak65Stöldförsök registrerat66Stöldlarmet behöver service67Rattlåset behöver service68Servostyrningen behöver
service69Upphängningssystemet
behöver service70Nivåregleringssystemet
behöver service

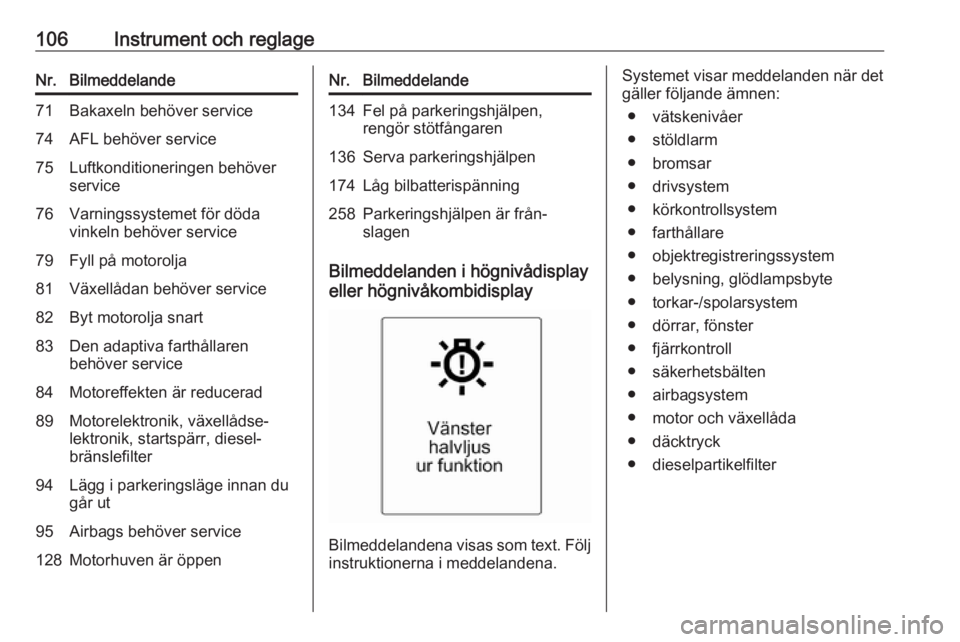

106Instrument och reglageNr.Bilmeddelande71Bakaxeln behöver service74AFL behöver service75Luftkonditioneringen behöver
service76Varningssystemet för döda
vinkeln behöver service79Fyll på motorolja81Växellådan behöver service82Byt motorolja snart83Den adaptiva farthållaren
behöver service84Motoreffekten är reducerad89Motorelektronik, växellådse‐
lektronik, startspärr, diesel‐
bränslefilter94Lägg i parkeringsläge innan du
går ut95Airbags behöver service128Motorhuven är öppenNr.Bilmeddelande134Fel på parkeringshjälpen,
rengör stötfångaren136Serva parkeringshjälpen174Låg bilbatterispänning258Parkeringshjälpen är från‐
slagen
Bilmeddelanden i högnivådisplay
eller högnivåkombidisplay
Bilmeddelandena visas som text. Följ instruktionerna i meddelandena.
Systemet visar meddelanden när det
gäller följande ämnen:
● vätskenivåer
● stöldlarm
● bromsar
● drivsystem
● körkontrollsystem
● farthållare
● objektregistreringssystem
● belysning, glödlampsbyte
● torkar-/spolarsystem
● dörrar, fönster
● fjärrkontroll
● säkerhetsbälten
● airbagsystem
● motor och växellåda
● däcktryck
● dieselpartikelfilter

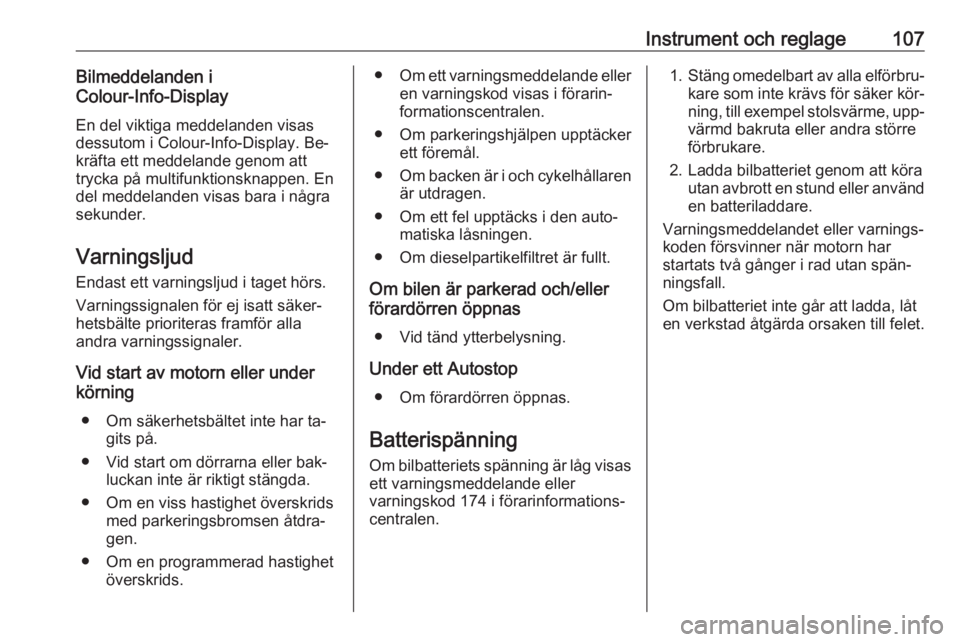

Instrument och reglage107Bilmeddelanden i
Colour-Info-Display
En del viktiga meddelanden visas
dessutom i Colour-Info-Display. Be‐
kräfta ett meddelande genom att
trycka på multifunktionsknappen. En
del meddelanden visas bara i några
sekunder.
Varningsljud Endast ett varningsljud i taget hörs.
Varningssignalen för ej isatt säker‐
hetsbälte prioriteras framför alla
andra varningssignaler.
Vid start av motorn eller under
körning
● Om säkerhetsbältet inte har ta‐ gits på.
● Vid start om dörrarna eller bak‐ luckan inte är riktigt stängda.
● Om en viss hastighet överskrids med parkeringsbromsen åtdra‐
gen.
● Om en programmerad hastighet överskrids.●Om ett varningsmeddelande eller
en varningskod visas i förarin‐
formationscentralen.
● Om parkeringshjälpen upptäcker ett föremål.
● Om backen är i och cykelhållaren
är utdragen.
● Om ett fel upptäcks i den auto‐ matiska låsningen.
● Om dieselpartikelfiltret är fullt.
Om bilen är parkerad och/eller
förardörren öppnas
● Vid tänd ytterbelysning.
Under ett Autostop ● Om förardörren öppnas.
Batterispänning
Om bilbatteriets spänning är låg visas ett varningsmeddelande eller
varningskod 174 i förarinformations‐
centralen.1. Stäng omedelbart av alla elförbru‐
kare som inte krävs för säker kör‐
ning, till exempel stolsvärme, upp‐ värmd bakruta eller andra större
förbrukare.
2. Ladda bilbatteriet genom att köra utan avbrott en stund eller använd
en batteriladdare.
Varningsmeddelandet eller varnings‐
koden försvinner när motorn har
startats två gånger i rad utan spän‐
ningsfall.
Om bilbatteriet inte går att ladda, låt
en verkstad åtgärda orsaken till felet.

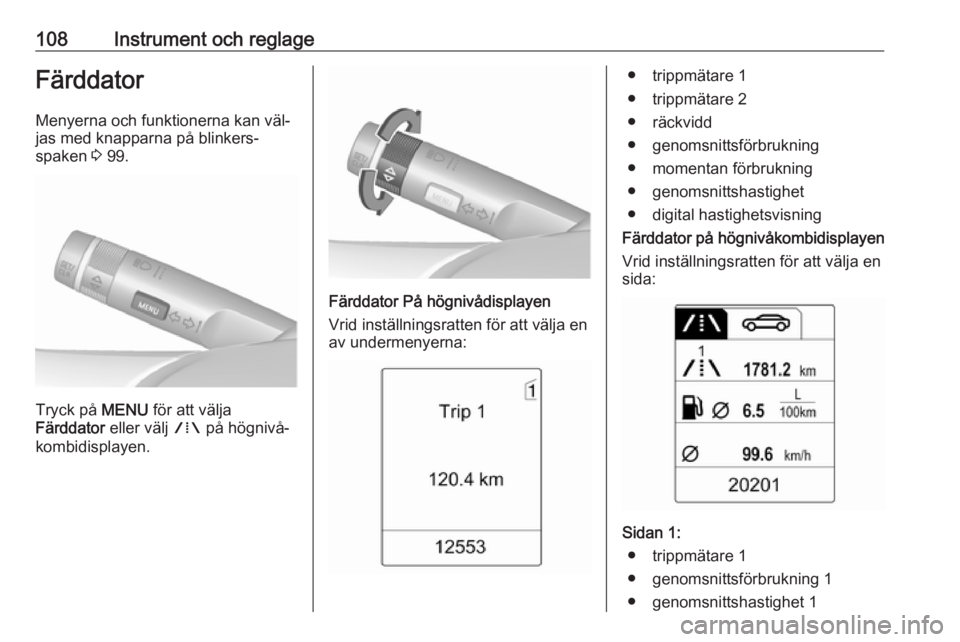

108Instrument och reglageFärddatorMenyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken 3 99.
Tryck på MENU för att välja
Färddator eller välj W på högnivå‐
kombidisplayen.
Färddator På högnivådisplayen
Vrid inställningsratten för att välja en
av undermenyerna:
● trippmätare 1
● trippmätare 2
● räckvidd
● genomsnittsförbrukning
● momentan förbrukning
● genomsnittshastighet
● digital hastighetsvisning
Färddator på högnivåkombidisplayen
Vrid inställningsratten för att välja en
sida:
Sidan 1:
● trippmätare 1
● genomsnittsförbrukning 1
● genomsnittshastighet 1
