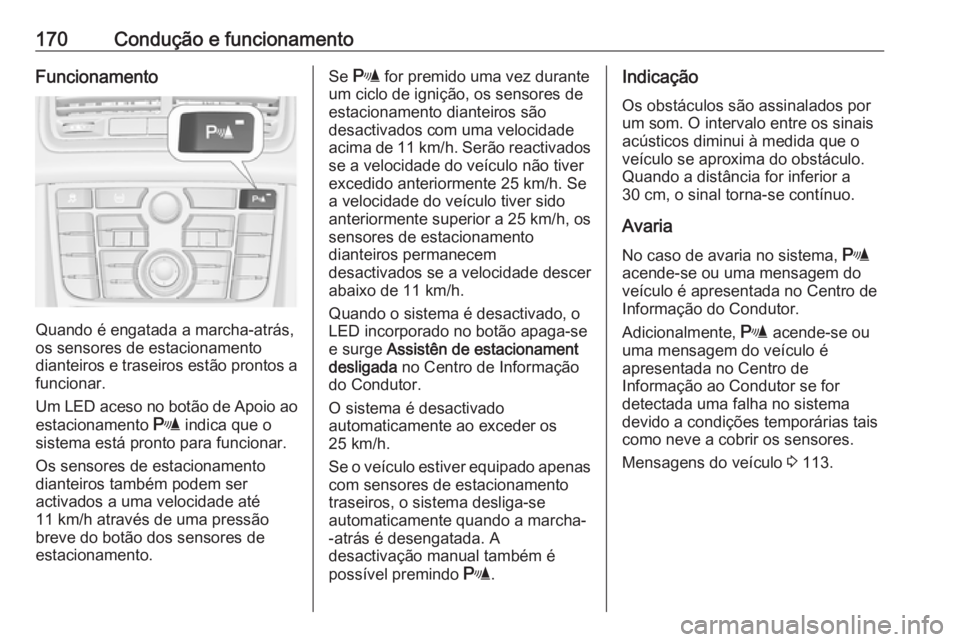

170Condução e funcionamentoFuncionamento
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
Um LED aceso no botão de Apoio ao estacionamento r indica que o
sistema está pronto para funcionar.
Os sensores de estacionamento
dianteiros também podem ser
activados a uma velocidade até
11 km/h através de uma pressão
breve do botão dos sensores de
estacionamento.
Se r for premido uma vez durante
um ciclo de ignição, os sensores de
estacionamento dianteiros são
desactivados com uma velocidade
acima de 11 km/h. Serão reactivados
se a velocidade do veículo não tiver
excedido anteriormente 25 km/h. Se
a velocidade do veículo tiver sido
anteriormente superior a 25 km/h, os
sensores de estacionamento
dianteiros permanecem
desactivados se a velocidade descer
abaixo de 11 km/h.
Quando o sistema é desactivado, o
LED incorporado no botão apaga-se
e surge Assistên de estacionament
desligada no Centro de Informação
do Condutor.
O sistema é desactivado
automaticamente ao exceder os
25 km/h.
Se o veículo estiver equipado apenas
com sensores de estacionamento
traseiros, o sistema desliga-se
automaticamente quando a marcha-
-atrás é desengatada. A
desactivação manual também é
possível premindo r.Indicação
Os obstáculos são assinalados por um som. O intervalo entre os sinais
acústicos diminui à medida que o
veículo se aproxima do obstáculo.
Quando a distância for inferior a
30 cm, o sinal torna-se contínuo.
Avaria
No caso de avaria no sistema, r
acende-se ou uma mensagem do
veículo é apresentada no Centro de
Informação do Condutor.
Adicionalmente, r acende-se ou
uma mensagem do veículo é
apresentada no Centro de
Informação ao Condutor se for
detectada uma falha no sistema
devido a condições temporárias tais
como neve a cobrir os sensores.
Mensagens do veículo 3 113.

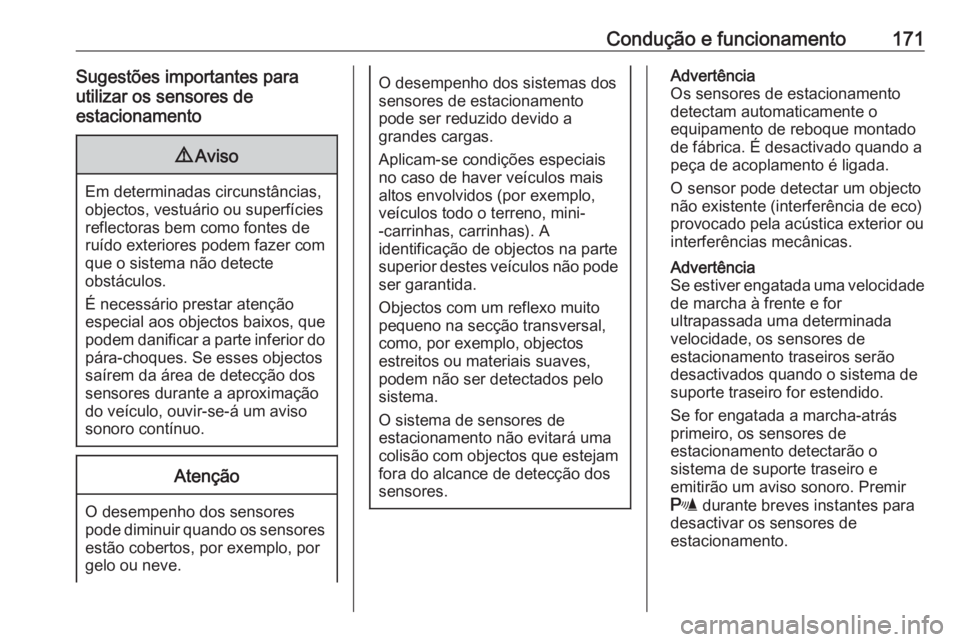

Condução e funcionamento171Sugestões importantes para
utilizar os sensores de
estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques. Se esses objectos
saírem da área de detecção dos
sensores durante a aproximação
do veículo, ouvir-se-á um aviso
sonoro contínuo.
Atenção
O desempenho dos sensores
pode diminuir quando os sensores
estão cobertos, por exemplo, porgelo ou neve.
O desempenho dos sistemas dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos (por exemplo,
veículos todo o terreno, mini-
-carrinhas, carrinhas). A
identificação de objectos na parte
superior destes veículos não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectosestreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
O sistema de sensores de
estacionamento não evitará uma
colisão com objectos que estejam fora do alcance de detecção dos
sensores.Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
O sensor pode detectar um objecto
não existente (interferência de eco)
provocado pela acústica exterior ou
interferências mecânicas.
Advertência
Se estiver engatada uma velocidade de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão
desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
r durante breves instantes para
desactivar os sensores de
estacionamento.

172Condução e funcionamentoCâmara traseiraA câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objectos que
estão fora do campo de visão da
câmara e do alcance dos
sensores do Apoio Avançado ao
Estacionamento, por exemplo,
sob o pára-choques ou por baixo
do veículo, não são mostrados.
Não faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta do veículo antes de realizar
manobras de marcha-atrás.
Activação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada na pega da
porta da bagageira e tem um ângulo
de visão de 130°.
Devido à posição elevada da câmara, o pára-choques traseiro pode ser
visto no mostrador como guia para a
posição.
A área apresentada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.

Condução e funcionamento173
A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
A função pode ser desactivada no
menu Configurações no Mostrador
de Informação. Personalização do
veículo 3 120.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
apresentando os obstáculos
detectados pelos sensores traseiros
do Apoio Avançado ao
Estacionamento.
Definições do visor
Navi 650/Navi 950 : É possível definir
o brilho premindo primeiro e em
seguida rodando o anel exterior do
botão multifunção.
CD 600 : É possível definir o brilho
premindo e em seguida rodando o
botão multifunção.
Desactivação
A câmara é desactivada quando uma
velocidade do veículo para a frente é excedida ou se a marcha-atrás não
for engatada durante aprox.
10 segundos.
A activação ou desactivação da
câmara traseira pode ser alterada no
menu Configurações no Mostrador
de informação. Personalização do
veículo 3 120.
Avaria
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.A câmara traseira poderá não
funcionar correctamente quando:
● O ambiente circundante estiver escuro.
● O sol ou feixe dos faróis incidirem
directamente na objectiva da
câmara.
● Gelo, neve, lama ou qualquer outra coisa tapar a lente da
câmara. Limpar a objectiva, lavar com água e secá-la com um
pano macio.
● A porta da bagageira não estiver
fechada correctamente.
● O veículo tiver sofrido uma colisão traseira.
● Houver alterações extremas da temperatura.

Conservação do veículo211
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, puxar a tampa para cima e retirar.
N.ºCircuito1Rádio2Visor/Instrumento/Telefone3Rádio4Interruptor da ignição/Imobili‐
zador5Lava-pára-brisas/Lava-vidro
traseiro6Sistema de fecho centralizado/
Porta da bagageira7Sistema de fecho centralizado
das portas8Visor/Instrumento/Telefone9Volante aquecido10Destrancagem da porta traseira
esquerda11Destrancagem da porta traseira
direita12Luz de cortesiaN.ºCircuito13Sensor de chuva/Espelho retro‐
visor interior/Espelhos retrovi‐
sores exteriores14–
Caixa de fusíveis na
bagageira
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás da tampa. Retirar a tampa.

Conservação do veículo217Sistema de controlo dapressão dos pneus
O sistema de monitorização da
pressão dos pneus verifica a pressão
dos quatro pneus uma vez por minuto
quando a velocidade do veículo
ultrapassa determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As actuais pressões dos pneus
podem ser apresentadas no Veículo
informação menu no Centro de
Informação do Condutor.
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Premir MENU para seleccionar o
Veículo informação menu X .
Rodar a roda de ajuste para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e os avisos de
pressão são indicados por uma
mensagem com o pneu em questão
no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.
Sujeição à temperatura 3 215.

218Conservação do veículo
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 105.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 256.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, há uma avaria
no sistema. Consultar uma oficina.
Após o enchimento, a condução poderá ser necessária para a
actualização dos valores da pressão
dos pneus no Centro de Informação
do Condutor. Durante esse período
de tempo, w poderá acender-se.
Se w se acender a temperaturas
mais baixas e se apagar depois de
algum tempo de condução, isto pode ser um indicador de aproximação a
um estado de pressão baixa dos
pneus. Verificar a pressão dos pneus.
Mensagens do veículo 3 113.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de monitorização
da pressão dos pneus não está
operacional para estas rodas. O
indicador de controlo w acende. Para
as outras três rodas o sistema
mantém-se operacional.A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de onda
semelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou
a tabela de pressão dos pneus
3 256 e selecionar a definição
relevante no menu Carga dos pneus

Conservação do veículo219no Centro de Informação do
Condutor, Veículo informação menu
3 107. Esta definição é a referência
para os avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e o travão de mão engatado. Nos
veículos com caixa de velocidades
automática, a alavanca selectora
deve estar em P.
Seleccionar:
● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão Eco até
3 pessoas.
● Máx para carga total.
Processo de correspondência do
sensor de pressão dos pneus
Cada sensor de pressão dos pneus
tem um código de identificação único.
É necessário efetuar a
correspondência do código de
identificação com uma nova posição
da roda depois de rodar as rodas ou
de substituir o conjunto de rodas
completo e se um ou mais sensores
de pressão dos pneus foram
substituídos. O processo de
correspondência do sensor de
pressão dos pneus também deve ser
efetuado depois de substituir uma
roda sobresselente por uma roda de
estrada com o sensor de pressão dos pneus.
A luz de anomalia w e a mensagem
ou código de aviso deverão apagar-
-se no ciclo de ignição seguinte. A
correspondência dos sensores com
as posições das rodas é efetuada
utilizando uma ferramenta de
reprogramação, pela seguinte
ordem: roda dianteira esquerda, roda
dianteira direita, roda traseira direita
e roda traseira esquerda. O indicadorde mudança de direcção na posição
activa actual mantém-se aceso até
ocorrer a correspondência do sensor.
Consultar uma oficina para o serviço
ou para adquirir uma ferramenta de
reprogramação. Tem 2 minutos para
fazer corresponder a primeira
posição da roda e 5 minutos no total
para fazer corresponder as quatro
posições das rodas. Caso demore
mais tempo, o processo de
correspondência pára e tem de ser
reiniciado.
O processo de correspondência do
sensor de pressão dos pneus é o
seguinte:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Nos veículos com caixa de velocidades automática: colocar aalavanca selectora na posição P.
Nos veículos com caixa de velocidades manual: seleccionar
o ponto-morto.

220Conservação do veículo4. Premir MENU na alavanca do
indicador de mudança de direção
para selecionar o Menu de
informação do veículo no Centro
de Informação do Condutor.
5. Rodar a roda de regulação para navegar até ao menu de pressão
dos pneus.
6. Premir SET/CLR para iniciar o
processo de correspondência do
sensor. Deverá surgir uma
mensagem a pedir aceitação do processo.
7. Premir novamente SET/CLR para
confirmar a selecção. A buzina
toca duas vezes para sinalizar
que o receptor está em modo de
memorização.
8. Começar pela roda dianteira do lado esquerdo.
9. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida, premir o
botão para ativar o sensor de pressão dos pneus. Um toque
curto da buzina e a ativação breve de todas as luzes dos indicadores
de mudança de direçãoconfirmam que foi feita a
correspondência do código de
identificação do sensor para a
posição desta roda.
10. Passar à roda dianteira do lado direito e repetir o procedimento
indicado no Passo 9.
11. Passar à roda traseira do lado direito e repetir o procedimento
indicado no Passo 9.
12. Passar à roda traseira do lado esquerdo e repetir o
procedimento indicado no Passo 9. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor para a
roda traseira esquerda e que o
processo de correspondência dos sensores de pressão dos pneus já
não está ativa.
13. Desligar a ignição.14. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de
informação da pressão dos
pneus.
15. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 107.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de 2 - 3 mm
(4 mm para pneus de Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo nãoseja diferente em mais do que 2 mm.

272Posição dos bancos ....................39
Posições do interruptor da ignição .................................... 152
Potência do motor reduzida ......106
Pré-incandescência ...................105
Pressão do óleo ......................... 105
Pressão do óleo de motor .........105
Pressão dos pneus ............215, 256
Primeiros socorros........................ 82
Profundidade do relevo .............220
Programador de velocidade 107, 167
Programa electrónico de estabilidade desligado ...........104
Programa electrónico de estabilidade e Sistema de
controlo da tracção ................104
Programas de condução com comando electrónico ..............161
Protecção anti-roubo ...................29
Protecção para evitar a descarga da bateria ...............139
Purgar o sistema de combustível diesel .................. 195
Q
Quickheat ................................... 147
R Radiotelecomando ......................21
Rebocar .............................. 182, 235
Rebocar outro veículo ...............236Rebocar o veículo ...................... 235
Rebocar um atrelado ..................182
Recolha de veículos em fim de vida ......................................... 189
Recomendações de condução ...151
Rede de segurança .....................80
Registo de dados do veículo e privacidade .............................. 265
Relógio ......................................... 91
Reparação de danos de colisão. 261
Rodagem do veículo .................152
Rodas ........................................ 214
Roda sobresselente ..................230
S Segurança do veículo ...................29
Seletor de combustível ................96
Sensores de estacionamento ....169
Sensores de estacionamento ultra-sónico ..................... 104, 169
Serviço ............................... 149, 241
Símbolos ........................................ 4 Sinais sonoros de aviso ............116
Sinal de luzes ............................ 131
Sistema de airbag de cortina .......55
Sistema de airbag lateral .............55
Sistema de airbags ......................51
Sistema de alarme anti-roubo ......29
Sistema de aquecimento e ventilação ............................... 140Sistema de ar condicionado ......141
Sistema de controlo da pressão dos pneus ....................... 105, 217
Sistema de controlo da tracção . 166
Sistema de controlo da tracção desligado ................................ 105
Sistema de detecção de objectos 169
Sistema de fecho centralizado ....23
Sistema de segurança para crianças ..................................... 57
Sistema de suporte traseiro.......... 67
Sistema de travagem antibloqueio ............................ 163
Sistema de travagem antibloqueio (ABS) .................103
Sistema de travagem e embraiagem ........................... 103
Sistema do airbag frontal ............54
Sistema eléctrico ........................207
Sistema Flex-Fix ........................... 67
Sistema para/arranca .................154
Sistemas de apoio ao condutor ..167
Sistemas de controlo da climatização ............................ 140
Sistemas de controlo da suspensão ............................... 166
Sistemas de limpa pára‑brisas e de lava pára‑brisas ................... 14
Sistemas de retenção para crianças .................................... 57
