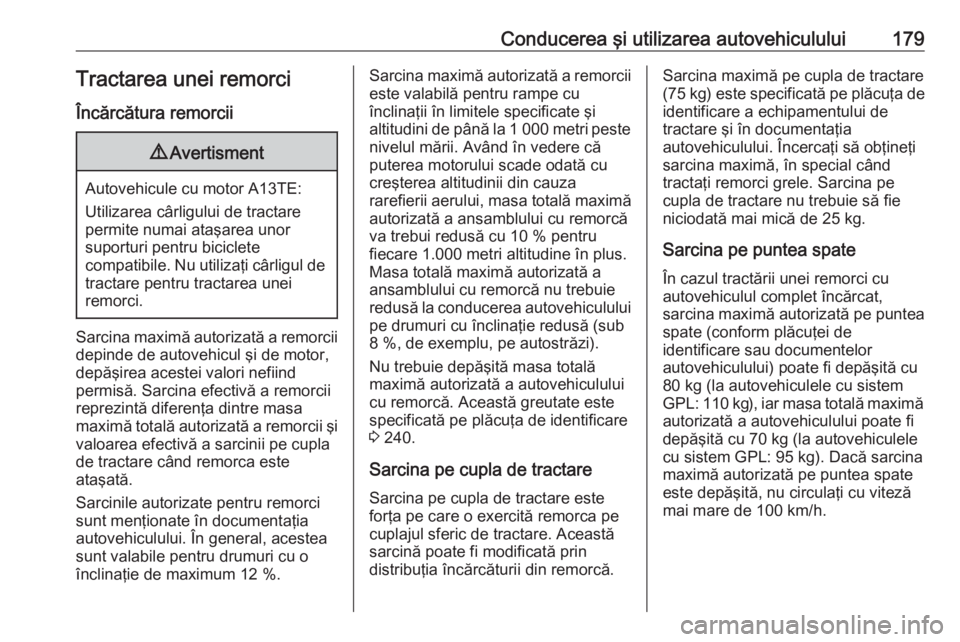

Conducerea şi utilizarea autovehiculului179Tractarea unei remorci
Încărcătura remorcii9 Avertisment
Autovehicule cu motor A13TE:
Utilizarea cârligului de tractare
permite numai ataşarea unor
suporturi pentru biciclete
compatibile. Nu utilizaţi cârligul de tractare pentru tractarea unei
remorci.
Sarcina maximă autorizată a remorcii depinde de autovehicul şi de motor,
depăşirea acestei valori nefiind
permisă. Sarcina efectivă a remorcii
reprezintă diferenţa dintre masa
maximă totală autorizată a remorcii şi valoarea efectivă a sarcinii pe cupla
de tractare când remorca este
ataşată.
Sarcinile autorizate pentru remorci
sunt menţionate în documentaţia
autovehiculului. În general, acestea
sunt valabile pentru drumuri cu o
înclinaţie de maximum 12 %.
Sarcina maximă autorizată a remorcii este valabilă pentru rampe cu
înclinaţii în limitele specificate şi
altitudini de până la 1 000 metri peste
nivelul mării. Având în vedere că
puterea motorului scade odată cu
creşterea altitudinii din cauza
rarefierii aerului, masa totală maximă
autorizată a ansamblului cu remorcă
va trebui redusă cu 10 % pentru
fiecare 1.000 metri altitudine în plus.
Masa totală maximă autorizată a
ansamblului cu remorcă nu trebuie
redusă la conducerea autovehiculului pe drumuri cu înclinaţie redusă (sub
8 %, de exemplu, pe autostrăzi).
Nu trebuie depăşită masa totală
maximă autorizată a autovehiculului
cu remorcă. Această greutate este
specificată pe plăcuţa de identificare
3 240.
Sarcina pe cupla de tractare
Sarcina pe cupla de tractare este
forţa pe care o exercită remorca pe
cuplajul sferic de tractare. Această
sarcină poate fi modificată prin
distribuţia încărcăturii din remorcă.Sarcina maximă pe cupla de tractare
(75 kg) este specificată pe plăcuţa de identificare a echipamentului de
tractare şi în documentaţia
autovehiculului. Încercaţi să obţineţi
sarcina maximă, în special când
tractaţi remorci grele. Sarcina pe
cupla de tractare nu trebuie să fie
niciodată mai mică de 25 kg.
Sarcina pe puntea spate În cazul tractării unei remorci cu
autovehiculul complet încărcat,
sarcina maximă autorizată pe puntea
spate (conform plăcuţei de
identificare sau documentelor
autovehiculului) poate fi depăşită cu
80 kg (la autovehiculele cu sistem
GPL: 110 kg), iar masa totală maximă
autorizată a autovehiculului poate fi
depăşită cu 70 kg (la autovehiculele
cu sistem GPL: 95 kg). Dacă sarcina
maximă autorizată pe puntea spate
este depăşită, nu circulaţi cu viteză
mai mare de 100 km/h.

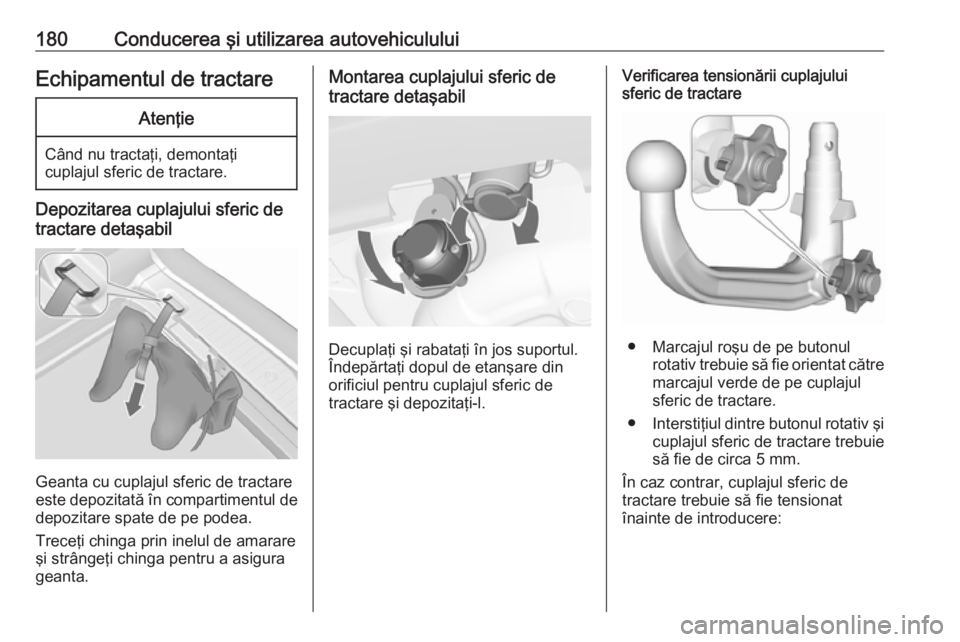

180Conducerea şi utilizarea autovehicululuiEchipamentul de tractareAtenţie
Când nu tractaţi, demontaţi
cuplajul sferic de tractare.
Depozitarea cuplajului sferic de
tractare detaşabil
Geanta cu cuplajul sferic de tractare
este depozitată în compartimentul de depozitare spate de pe podea.
Treceţi chinga prin inelul de amarare şi strângeţi chinga pentru a asigura
geanta.
Montarea cuplajului sferic de
tractare detaşabil
Decuplaţi şi rabataţi în jos suportul.
Îndepărtaţi dopul de etanşare din
orificiul pentru cuplajul sferic de
tractare şi depozitaţi-l.
Verificarea tensionării cuplajului
sferic de tractare
● Marcajul roşu de pe butonul
rotativ trebuie să fie orientat către
marcajul verde de pe cuplajul
sferic de tractare.
● Interstiţiul dintre butonul rotativ şi
cuplajul sferic de tractare trebuie
să fie de circa 5 mm.
În caz contrar, cuplajul sferic de
tractare trebuie să fie tensionat
înainte de introducere:

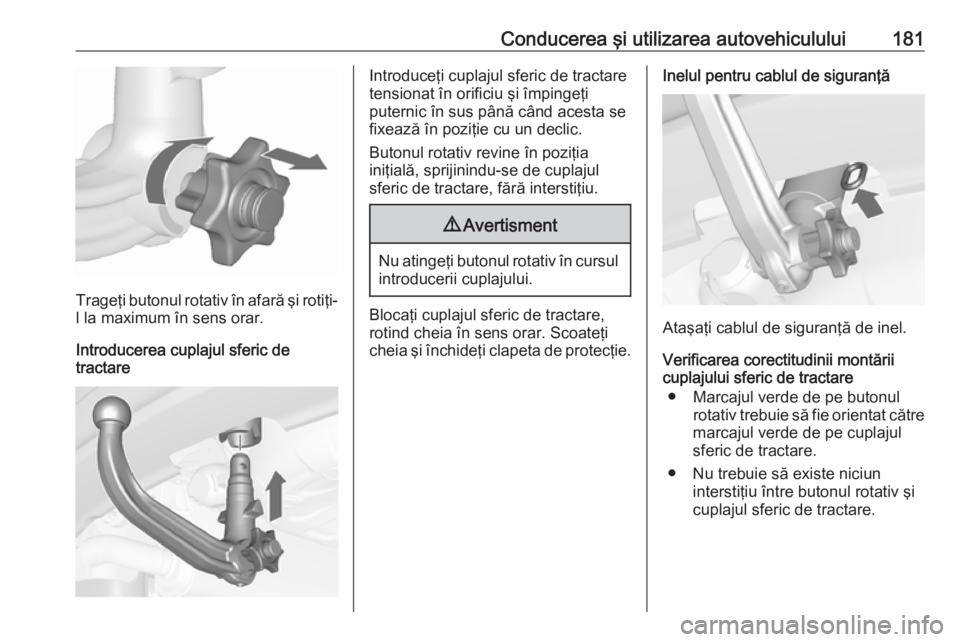

Conducerea şi utilizarea autovehiculului181
Trageţi butonul rotativ în afară şi rotiţi-l la maximum în sens orar.
Introducerea cuplajul sferic de
tractare
Introduceţi cuplajul sferic de tractare
tensionat în orificiu şi împingeţi
puternic în sus până când acesta se
fixează în poziţie cu un declic.
Butonul rotativ revine în poziţia
iniţială, sprijinindu-se de cuplajul
sferic de tractare, fără interstiţiu.9 Avertisment
Nu atingeţi butonul rotativ în cursul
introducerii cuplajului.
Blocaţi cuplajul sferic de tractare,
rotind cheia în sens orar. Scoateţi
cheia şi închideţi clapeta de protecţie.
Inelul pentru cablul de siguranţă
Ataşaţi cablul de siguranţă de inel.
Verificarea corectitudinii montării
cuplajului sferic de tractare
● Marcajul verde de pe butonul rotativ trebuie să fie orientat către
marcajul verde de pe cuplajul
sferic de tractare.
● Nu trebuie să existe niciun interstiţiu între butonul rotativ şi
cuplajul sferic de tractare.

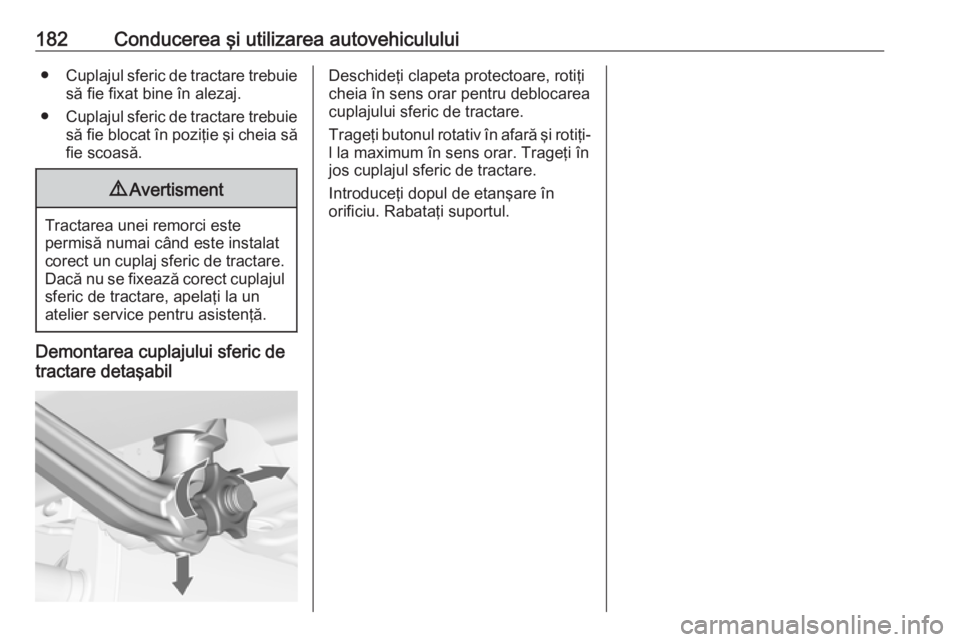

182Conducerea şi utilizarea autovehiculului●Cuplajul sferic de tractare trebuie
să fie fixat bine în alezaj.
● Cuplajul sferic de tractare trebuie
să fie blocat în poziţie şi cheia săfie scoasă.9 Avertisment
Tractarea unei remorci este
permisă numai când este instalat
corect un cuplaj sferic de tractare. Dacă nu se fixează corect cuplajul
sferic de tractare, apelaţi la un
atelier service pentru asistenţă.
Demontarea cuplajului sferic de
tractare detaşabil
Deschideţi clapeta protectoare, rotiţi
cheia în sens orar pentru deblocarea cuplajului sferic de tractare.
Trageţi butonul rotativ în afară şi rotiţi- l la maximum în sens orar. Trageţi în
jos cuplajul sferic de tractare.
Introduceţi dopul de etanşare în
orificiu. Rabataţi suportul.

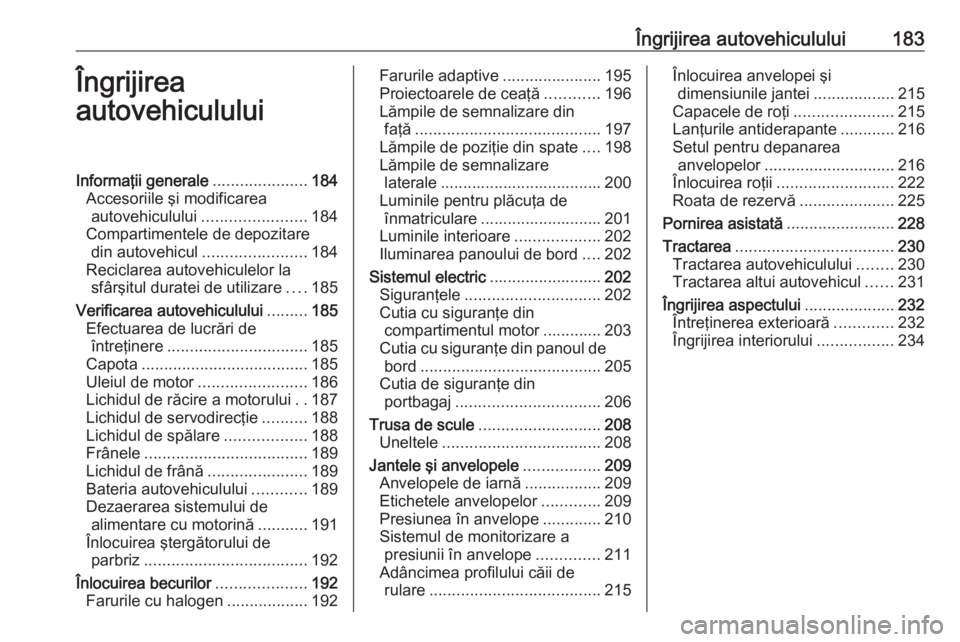

Îngrijirea autovehiculului183Îngrijirea
autovehicululuiInformaţii generale .....................184
Accesoriile şi modificarea autovehiculului ....................... 184
Compartimentele de depozitare din autovehicul .......................184
Reciclarea autovehiculelor la sfârşitul duratei de utilizare ....185
Verificarea autovehiculului .........185
Efectuarea de lucrări de întreţinere ............................... 185
Capota ..................................... 185
Uleiul de motor ........................ 186
Lichidul de răcire a motorului ..187
Lichidul de servodirecţie ..........188
Lichidul de spălare ..................188
Frânele .................................... 189
Lichidul de frână ......................189
Bateria autovehiculului ............189
Dezaerarea sistemului de alimentare cu motorină ...........191
Înlocuirea ştergătorului de parbriz .................................... 192
Înlocuirea becurilor ....................192
Farurile cu halogen ..................192Farurile adaptive ......................195
Proiectoarele de ceaţă ............196
Lămpile de semnalizare din faţă ......................................... 197
Lămpile de poziţie din spate ....198
Lămpile de semnalizare laterale .................................... 200
Luminile pentru plăcuţa de înmatriculare ........................... 201
Luminile interioare ...................202
Iluminarea panoului de bord ....202
Sistemul electric .........................202
Siguranţele .............................. 202
Cutia cu siguranţe din compartimentul motor ............. 203
Cutia cu siguranţe din panoul de bord ........................................ 205
Cutia de siguranţe din portbagaj ................................ 206
Trusa de scule ........................... 208
Uneltele ................................... 208
Jantele şi anvelopele .................209
Anvelopele de iarnă .................209
Etichetele anvelopelor .............209
Presiunea în anvelope .............210
Sistemul de monitorizare a presiunii în anvelope ..............211
Adâncimea profilului căii de rulare ...................................... 215Înlocuirea anvelopei şi
dimensiunile jantei ..................215
Capacele de roţi ......................215
Lanţurile antiderapante ............216
Setul pentru depanarea anvelopelor ............................. 216
Înlocuirea roţii .......................... 222
Roata de rezervă .....................225
Pornirea asistată ........................228
Tractarea ................................... 230
Tractarea autovehiculului ........230
Tractarea altui autovehicul ......231
Îngrijirea aspectului ....................232
Întreţinerea exterioară .............232
Îngrijirea interiorului .................234

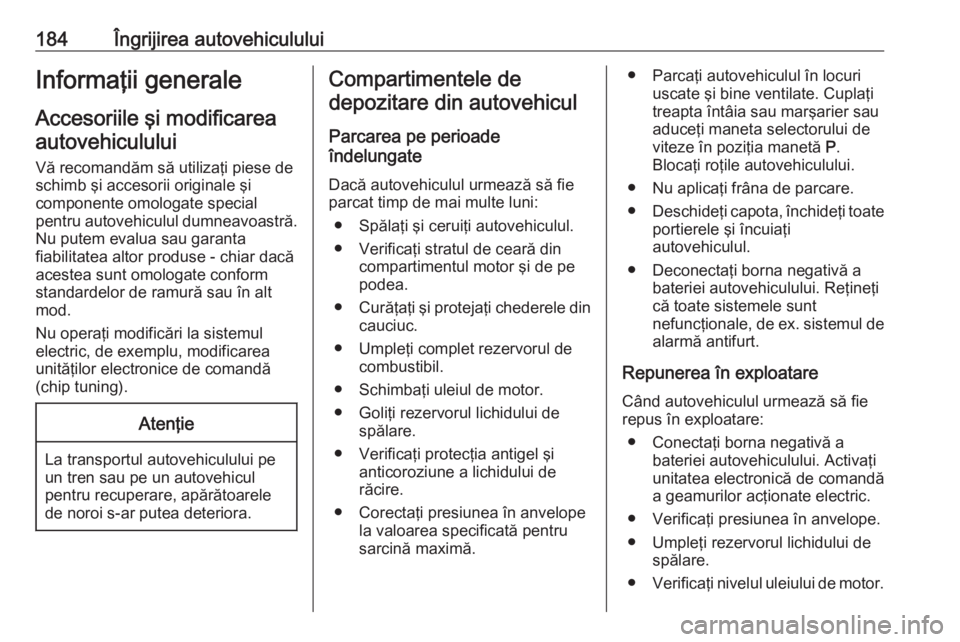

184Îngrijirea autovehicululuiInformaţii generaleAccesoriile şi modificareaautovehiculului
Vă recomandăm să utilizaţi piese de
schimb şi accesorii originale şi
componente omologate special
pentru autovehiculul dumneavoastră.
Nu putem evalua sau garanta
fiabilitatea altor produse - chiar dacă
acestea sunt omologate conform
standardelor de ramură sau în alt
mod.
Nu operaţi modificări la sistemul
electric, de exemplu, modificarea
unităţilor electronice de comandă
(chip tuning).Atenţie
La transportul autovehiculului pe
un tren sau pe un autovehicul
pentru recuperare, apărătoarele
de noroi s-ar putea deteriora.
Compartimentele de
depozitare din autovehicul
Parcarea pe perioade
îndelungate
Dacă autovehiculul urmează să fie
parcat timp de mai multe luni:
● Spălaţi şi ceruiţi autovehiculul.
● Verificaţi stratul de ceară din compartimentul motor şi de pe
podea.
● Curăţaţi şi protejaţi chederele din
cauciuc.
● Umpleţi complet rezervorul de combustibil.
● Schimbaţi uleiul de motor.
● Goliţi rezervorul lichidului de spălare.
● Verificaţi protecţia antigel şi anticoroziune a lichidului de
răcire.
● Corectaţi presiunea în anvelope la valoarea specificată pentru
sarcină maximă.● Parcaţi autovehiculul în locuri uscate şi bine ventilate. Cuplaţi
treapta întâia sau marşarier sau
aduceţi maneta selectorului de
viteze în poziţia manetă P.
Blocaţi roţile autovehiculului.
● Nu aplicaţi frâna de parcare. ● Deschideţi capota, închideţi toate
portierele şi încuiaţi
autovehiculul.
● Deconectaţi borna negativă a bateriei autovehiculului. Reţineţică toate sistemele sunt
nefuncţionale, de ex. sistemul de
alarmă antifurt.
Repunerea în exploatare
Când autovehiculul urmează să fie
repus în exploatare:
● Conectaţi borna negativă a bateriei autovehiculului. Activaţi
unitatea electronică de comandă
a geamurilor acţionate electric.
● Verificaţi presiunea în anvelope. ● Umpleţi rezervorul lichidului de spălare.
● Verificaţi nivelul uleiului de motor.

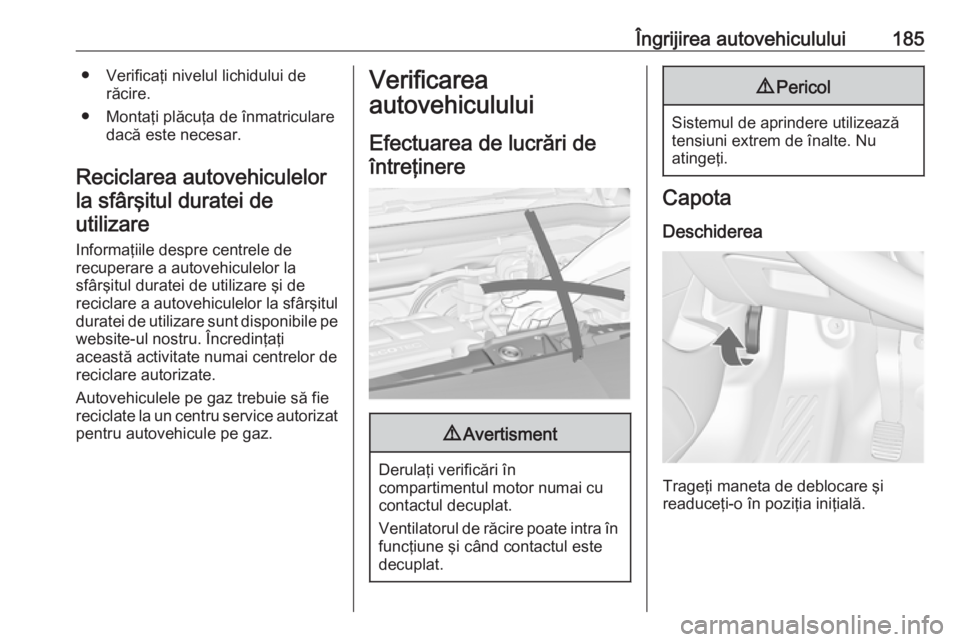

Îngrijirea autovehiculului185● Verificaţi nivelul lichidului derăcire.
● Montaţi plăcuţa de înmatriculare dacă este necesar.
Reciclarea autovehiculelor la sfârşitul duratei deutilizare
Informaţiile despre centrele de
recuperare a autovehiculelor la
sfârşitul duratei de utilizare şi de
reciclare a autovehiculelor la sfârşitul
duratei de utilizare sunt disponibile pe website-ul nostru. Încredinţaţi
această activitate numai centrelor de
reciclare autorizate.
Autovehiculele pe gaz trebuie să fie
reciclate la un centru service autorizat pentru autovehicule pe gaz.Verificarea
autovehiculului
Efectuarea de lucrări de întreţinere9 Avertisment
Derulaţi verificări în
compartimentul motor numai cu contactul decuplat.
Ventilatorul de răcire poate intra în funcţiune şi când contactul este
decuplat.
9 Pericol
Sistemul de aprindere utilizează
tensiuni extrem de înalte. Nu
atingeţi.
Capota
Deschiderea
Trageţi maneta de deblocare şi
readuceţi-o în poziţia iniţială.

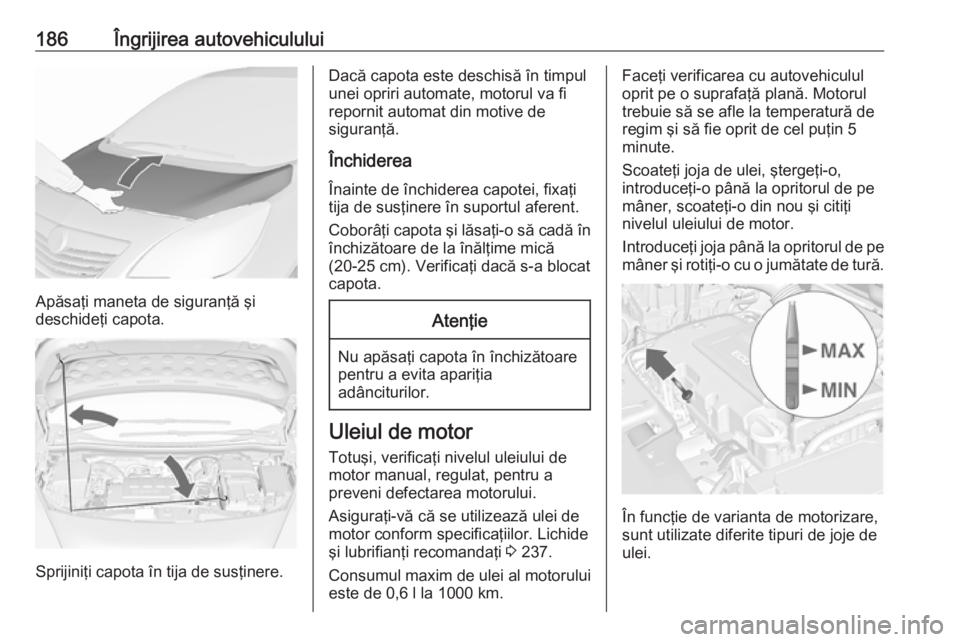

186Îngrijirea autovehiculului
Apăsaţi maneta de siguranţă şi
deschideţi capota.
Sprijiniţi capota în tija de susţinere.
Dacă capota este deschisă în timpul
unei opriri automate, motorul va fi
repornit automat din motive de
siguranţă.
Închiderea
Înainte de închiderea capotei, fixaţi
tija de susţinere în suportul aferent.
Coborâţi capota şi lăsaţi-o să cadă în închizătoare de la înălţime mică
(20-25 cm). Verificaţi dacă s-a blocat
capota.Atenţie
Nu apăsaţi capota în închizătoare
pentru a evita apariţia
adânciturilor.
Uleiul de motor
Totuşi, verificaţi nivelul uleiului de motor manual, regulat, pentru a
preveni defectarea motorului.
Asiguraţi-vă că se utilizează ulei de
motor conform specificaţiilor. Lichide
şi lubrifianţi recomandaţi 3 237.
Consumul maxim de ulei al motorului este de 0,6 l la 1000 km.
Faceţi verificarea cu autovehiculul
oprit pe o suprafaţă plană. Motorul
trebuie să se afle la temperatură de regim şi să fie oprit de cel puţin 5
minute.
Scoateţi joja de ulei, ştergeţi-o,
introduceţi-o până la opritorul de pe
mâner, scoateţi-o din nou şi citiţi
nivelul uleiului de motor.
Introduceţi joja până la opritorul de pe
mâner şi rotiţi-o cu o jumătate de tură.
În funcţie de varianta de motorizare,
sunt utilizate diferite tipuri de joje de
ulei.

Îngrijirea autovehiculului187
Dacă nivelul uleiului de motor a
scăzut până la marcajul MIN,
completaţi cu ulei.
Se recomandă utilizarea unui ulei de
motor de aceeaşi clasă ca cel folosit
la ultimul schimb de ulei.
Nivelul uleiului de motor nu trebuie să depăşească marcajul MAX de pe joja
de ulei.Atenţie
Uleiul de motor în exces trebuie golit sau extras.
Capacităţile 3 249.
Fixaţi capacul în poziţie şi strângeţi-l.
Lichidul de răcire amotorului
Lichidul de răcire asigură o protecţie împotriva îngheţului până la circa
-28 ℃.
Atenţie
Utilizaţi exclusiv antigelul omologat.
Verificaţi nivelAtenţie
Nivelul prea scăzut al lichidului de răcire poate cauza avarierea
motorului.
Dacă sistemul de răcire este rece, nivelul lichidului de răcire trebuie să
se afle deasupra marcajului liniei de
umplere. Completaţi cu lichid dacă
nivelul este scăzut.

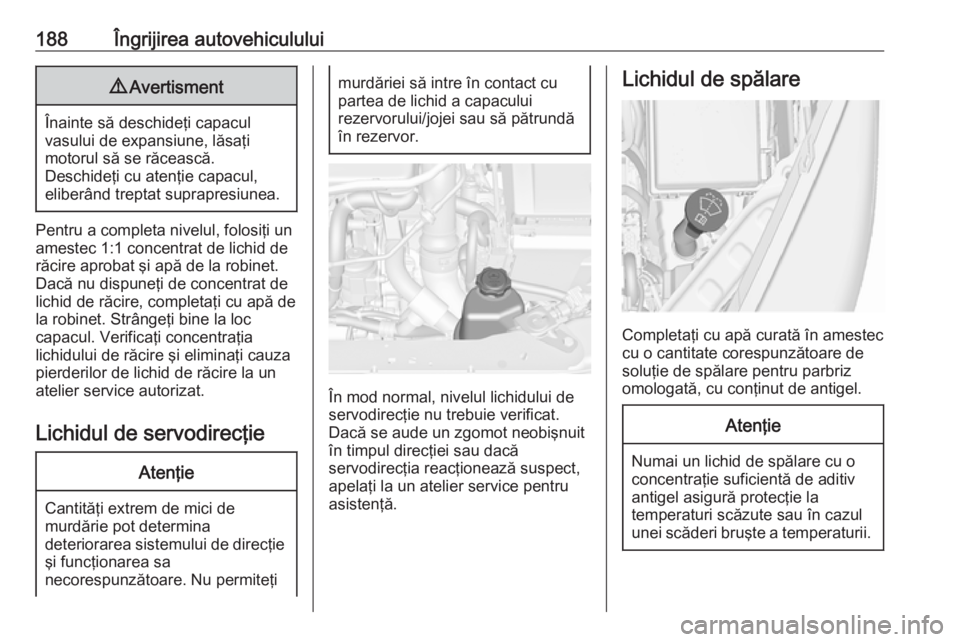

188Îngrijirea autovehiculului9Avertisment
Înainte să deschideţi capacul
vasului de expansiune, lăsaţi
motorul să se răcească.
Deschideţi cu atenţie capacul,
eliberând treptat suprapresiunea.
Pentru a completa nivelul, folosiţi un amestec 1:1 concentrat de lichid de
răcire aprobat şi apă de la robinet.
Dacă nu dispuneţi de concentrat de
lichid de răcire, completaţi cu apă de la robinet. Strângeţi bine la loc
capacul. Verificaţi concentraţia
lichidului de răcire şi eliminaţi cauza
pierderilor de lichid de răcire la un
atelier service autorizat.
Lichidul de servodirecţie
Atenţie
Cantităţi extrem de mici de
murdărie pot determina
deteriorarea sistemului de direcţie şi funcţionarea sa
necorespunzătoare. Nu permiteţi
murdăriei să intre în contact cu
partea de lichid a capacului
rezervorului/jojei sau să pătrundă
în rezervor.
În mod normal, nivelul lichidului de
servodirecţie nu trebuie verificat.
Dacă se aude un zgomot neobişnuit
în timpul direcţiei sau dacă
servodirecţia reacţionează suspect,
apelaţi la un atelier service pentru
asistenţă.
Lichidul de spălare
Completaţi cu apă curată în amestec
cu o cantitate corespunzătoare de soluţie de spălare pentru parbriz
omologată, cu conţinut de antigel.
Atenţie
Numai un lichid de spălare cu o
concentraţie suficientă de aditiv
antigel asigură protecţie la
temperaturi scăzute sau în cazul
unei scăderi bruşte a temperaturii.
