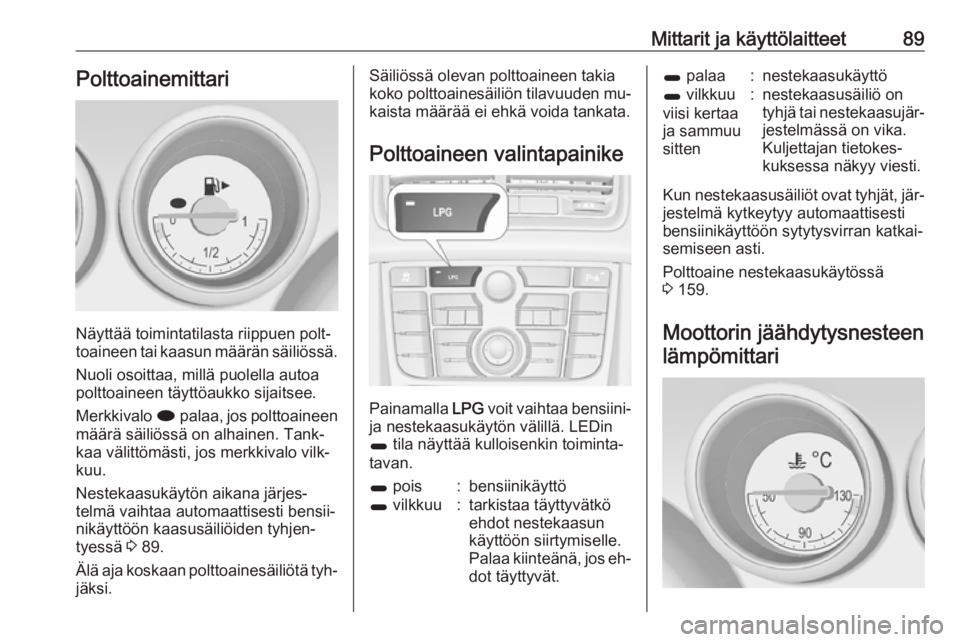

Mittarit ja käyttölaitteet89Polttoainemittari
Näyttää toimintatilasta riippuen polt‐
toaineen tai kaasun määrän säiliössä.
Nuoli osoittaa, millä puolella autoapolttoaineen täyttöaukko sijaitsee.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐
nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 89.
Älä aja koskaan polttoainesäiliötä tyh‐ jäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen valintapainike
Painamalla LPG
voit vaihtaa bensiini-
ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloisenkin toiminta‐
tavan.
1 pois:bensiinikäyttö1 vilkkuu:tarkistaa täyttyvätkö
ehdot nestekaasun
käyttöön siirtymiselle.
Palaa kiinteänä, jos eh‐
dot täyttyvät.1 palaa:nestekaasukäyttö1 vilkkuu
viisi kertaa
ja sammuu
sitten:nestekaasusäiliö on
tyhjä tai nestekaasujär‐ jestelmässä on vika.
Kuljettajan tietokes‐
kuksessa näkyy viesti.
Kun nestekaasusäiliöt ovat tyhjät, jär‐
jestelmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Polttoaine nestekaasukäytössä 3 159.
Moottorin jäähdytysnesteen lämpömittari

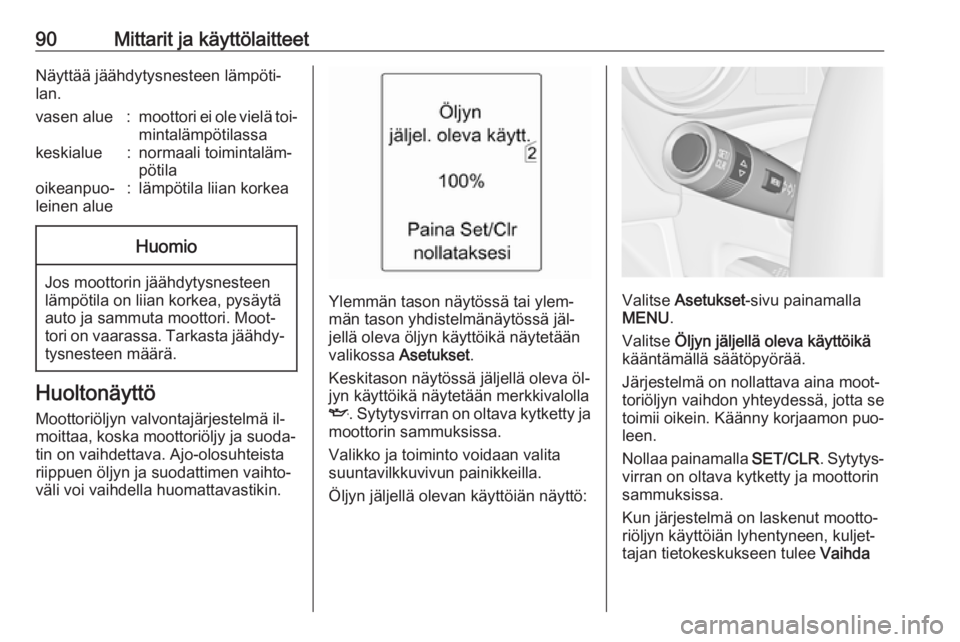

90Mittarit ja käyttölaitteetNäyttää jäähdytysnesteen lämpöti‐
lan.vasen alue:moottori ei ole vielä toi‐ mintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikeanpuo‐
leinen alue:lämpötila liian korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐
moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐
väli voi vaihdella huomattavastikin.
Ylemmän tason näytössä tai ylem‐
män tason yhdistelmänäytössä jäl‐
jellä oleva öljyn käyttöikä näytetään
valikossa Asetukset.
Keskitason näytössä jäljellä oleva öl‐
jyn käyttöikä näytetään merkkivalolla
I . Sytytysvirran on oltava kytketty ja
moottorin sammuksissa.
Valikko ja toiminto voidaan valita
suuntavilkkuvivun painikkeilla.
Öljyn jäljellä olevan käyttöiän näyttö:Valitse Asetukset -sivu painamalla
MENU .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Nollaa painamalla SET/CLR. Sytytys‐
virran on oltava kytketty ja moottorin
sammuksissa.
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskukseen tulee Vaihda

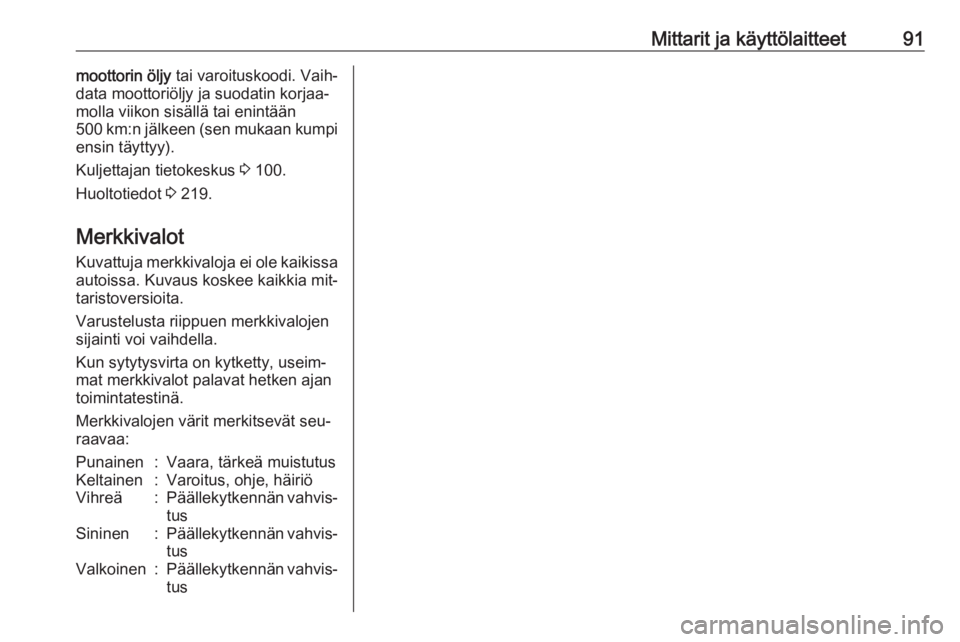

Mittarit ja käyttölaitteet91moottorin öljy tai varoituskoodi. Vaih‐
data moottoriöljy ja suodatin korjaa‐
molla viikon sisällä tai enintään
500 km:n jälkeen (sen mukaan kumpi
ensin täyttyy).
Kuljettajan tietokeskus 3 100.
Huoltotiedot 3 219.
Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita.
Varustelusta riippuen merkkivalojen
sijainti voi vaihdella.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan
toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐
tusSininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐tus

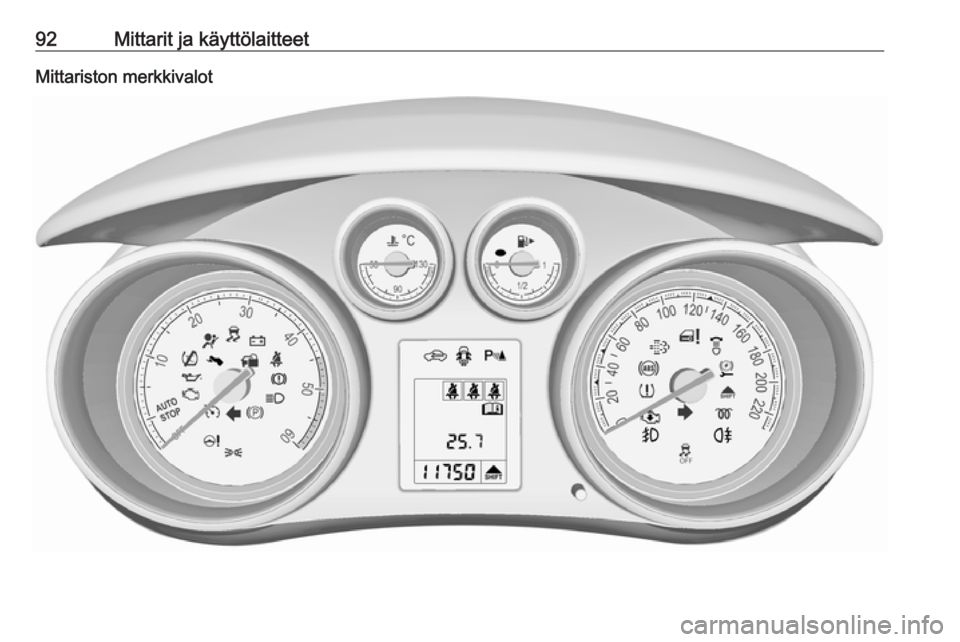

92Mittarit ja käyttölaitteetMittariston merkkivalot

Mittarit ja käyttölaitteet93Keskikonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 93XTurvavyömuistutin 3 94vTurvatyynyt ja turvavyönkiris‐
timet 3 94VTurvatyynyn poistaminen
käytöstä 3 94pLatausjärjestelmä 3 95ZToimintahäiriön merkkivalo
3 95gHuolla auto pian 3 95RJarru- ja kytkinjärjestelmä
3 95-Polkimen käyttö 3 95mSähkötoiminen seisontajarru
3 96jSähkötoimisen seisontajarrun
vika 3 96uLukkiutumaton jarrujärjestelmä
(ABS) 3 96[Vaihto ylös 3 96cMuuttuvan voiman ohjaus
3 96rUltraäänipysäköintitutka
3 96nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 97bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 97kLuistonestojärjestelmä pois
päältä 3 97!Esilämmitys 3 97%Dieselhiukkassuodatin 3 97wRengaspaineiden valvontajär‐
jestelmä 3 97IMoottorin öljynpaine 3 98iPolttoaine vähissä 3 98dAjonestin 3 98#Alennettu moottorin teho
3 988Ulkovalot 3 99CKaukovalot 3 99fKääntyvät ajovalot 3 99>Sumuvalot 3 99rTakasumuvalo 3 99mVakionopeussäädin 3 99hOvi auki 3 99^Automaattinen lukitus 3 99
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.

94Mittarit ja käyttölaitteetMerkkivalo vilkkuuSuuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 179, sulakkeet
3 188.
Suuntavalot 3 123.
Turvavyömuistutin Etuistuinten turvavyömuistutus
X palaa tai vilkkuu punaisena.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 45.Takaistuinten turvavöiden tila
> tai X kuljettajan tietokeskuksessa
vilkkuu tai palaa.
Palaa
Moottorin käynnistämisen jälkeen vä‐
hintään 35 sekunnin ajan ennen kuin
turvavyö on kiinnitetty.
Jos kiinnittämätön turvavyö kiinnite‐
tään ajon aikana.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 45.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty,
sammu 4 sekunnin kuluttua tai jos se
syttyy ajon aikana, turvatyynyjärjes‐
telmässä on toimintahäiriö. Käänny
korjaamon puoleen. Turvatyynyt ja
turvavöiden esikiristimet eivät ehkä
laukea onnettomuudessa.Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 44, 3 48.
Turvatyynyn poistaminen käytöstä
V palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen noin 60 sekuntia. Etumatkusta‐
jan turvatyyny on aktivoituna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 52.

Mittarit ja käyttölaitteet959Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 105.Jarru- ja kytkinjärjestelmä
Jarru- ja kytkinnestemäärä
R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian al‐ hainen 3 176.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 150.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 141.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi 3 16, 3 140.

96Mittarit ja käyttölaitteetSähkötoiminenseisontajarru
m palaa tai vilkkuu punaisena.
Palaa
Sähkötoiminen seisontajarru on kyt‐
ketty 3 150.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan
ja yritä nollata järjestelmä ensin va‐pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.
Palaa Sähkötoimisen seisontajarrun toimin‐
takyky on huonontunut 3 150.Merkkivalo vilkkuu
Sähkötoiminen seisontajarru on huol‐ totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 149.
Vaihto ylös
[ syttyy vihreänä, kun vaihtaminen
ylöspäin on suositeltavaa polttoai‐
neen säästämiseksi.
Autoissa, joissa on ylemmän tason
näyttö tai ylemmän tason yhdistelmä‐ näyttö, näytetään kuljettajan tietokes‐
kuksen alimmalla rivillä [ ja suositel‐
lun vaihteen numero.
Muuttuvan voiman ohjaus
c palaa keltaisena.
Vika muuttuvan voiman ohjausjärjes‐
telmässä. Ohjatessa voidaan tällöin
tarvita joko enemmän tai vähemmän
voimaa. Käänny korjaamon puoleen.
Stop-start-järjestelmä 3 141.
Ultraäänipysäköintitutka
r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai

Mittarit ja käyttölaitteet97Ulkopuolisen ultraäänilähteen aiheut‐
tamat häiriöt. Järjestelmä toimii nor‐
maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐
jaamolla.
Ultraäänipysäköintitutka 3 154.
Elektroninen ajovakauden hallintajärjestelmä poispäältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajovakaudenhallintajärjestelmä jaluistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 152, luistonestojärjes‐
telmä 3 151.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus ! palaa keltaisena.
Dieselmoottorin hehkutus on akti‐
voitu. Se kytkeytyy päälle ainoastaan
matalissa lämpötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 144.
Stop-start-järjestelmä 3 141.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.

98Mittarit ja käyttölaitteetMerkkivalo vilkkuuHäiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 197.
Moottorin öljynpaine I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti
pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 173.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähänpolttoainetta.
Ylemmän tason näytöllä varuste‐
tuissa autoissa näytetään lisäksi va‐ roitusviesti.
Merkkivalo vilkkuu Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Keski- ja ylemmän tason näytöllä va‐
rustetuissa autoissa näytetään lisäksi varoitusviesti.
Tankkaaminen 3 161.
Katalysaattori 3 145.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 178.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Alennettu moottorin teho # palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.
