Ajaminen ja käyttö149Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.
Stop-start-järjestelmä 3 141.
Jarrut
Jarrujärjestelmä on jaettu kahteen toi‐
sistaan riippumattomaan jarrupiiriin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän tar‐
vitaan huomattavasti enemmän voi‐
maa. Jarrutusmatka pitenee. Käänny
korjaamon puoleen, ennen kuin jatkat
matkaa.
Moottorin ollessa sammutettuna jar‐ rutehostimen vaikutus riittää yhteen
tai kahteen jarrupolkimen painalluk‐
seen. Jarrutusteho ei kuitenkaan vä‐
hene, mutta jarruttamiseen tarvitaan
huomattavasti enemmän voimaa.
Huomioi tämä erityisesti hinauksessa ollessasi.
Merkkivalo R 3 95.
Lukkiutumaton jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja kuu‐
lee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen tä‐
rinästä huolimatta. Älä vähennä pol‐
jinvoimaa.
Liikkeellelähdön jälkeen järjestelmä
suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 96.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.

150Ajaminen ja käyttöVika9Varoitus
Jos ABS-järjestelmään tulee toi‐
mintahäiriö, pyörät saattavat luk‐
kiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut ei‐
vät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää oh‐
jattavissa, ja se voi joutua luisuun.
Korjauta häiriön syy korjaamolla.
Seisontajarru Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan9 Varoitus
Vedä kytkintä m noin yhden se‐
kunnin ajan; sähkötoiminen sei‐ sontajarru toimii automaattisesti
riittävällä voimalla. Kytkeytymis‐
voima maksimoidaan esim. pysä‐
köitäessä perävaunun kanssa tai
mäkeen vetämällä kytkimestä m
kaksi kertaa.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m pa‐
laa 3 96.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐
mutettuna koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 96.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.
Liikkeellelähtötoiminto
Autot, joissa on käsivaihteisto: Kyt‐
kinpolkimen painaminen ja sen vähäi‐ nen nostaminen yhdessä kaasupolki‐
men kevyen painamisen kanssa va‐
pauttaa sähköisen seisontajarrun au‐ tomaattisesti. Tämä ei ole mahdol‐
lista, jos samalla vedetään katkaisi‐
mesta m.
Automaattivaihteistolla varustetut au‐
tot: D-vaihteen kytkeminen ja kaasu‐
polkimen painaminen vapauttaa säh‐
köisen seisontajarrun automaatti‐
sesti. Tämä ei ole mahdollista, jos sa‐ malla vedetään katkaisimesta m.
Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.

Ajaminen ja käyttö151Vika
Sähkötoimisen seisontajarrun vikatila
ilmoitetaan merkkivalolla j ja koodi‐
numerolla tai auton viestinä kuljetta‐ jan tietokeskuksessa.
Merkkivalo j 3 96, auton viestit
3 105.
Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli
viiden sekunnin ajan. Jos merkkivalo
m palaa, sähkötoiminen seisonta‐
jarru on kytketty.
Vapauta sähkötoiminen seisonta‐
jarru: työnnä käyttökytkintä m yli
kahden sekunnin ajan. Jos merkki‐
valo m sammuu, sähkötoiminen sei‐
sontajarru on vapautettu.
Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐ vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.
Merkkivalo m 3 96.Jarrutusapu
Kun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on au‐ tomaattisesti suurimmillaan (täysjar‐
rutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐ rut vapautuvat automaattisesti, kunauton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole aktiivinen Autos‐ top-toiminnon aikana.
Stop-start-järjestelmä 3 141.Alustanohjausjärjestel‐
mät
Luistonestojärjestelmä Luistonestojärjestelmä (TC) on elekt‐ronisen ajonvakautusjärjestelmän
osa.
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden pi‐
dosta riippumatta estämällä vetävien
pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa heti merkkivalon
b sammuttua.
Kun TC on aktiivinen, b vilkkuu.

152Ajaminen ja käyttö9Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 97.
Poiskytkentä
TC voidaan kytkeä pois toiminnasta,
kun vetopyörien on voitava luistaa:
paina b lyhyesti.
Merkkivalo k palaa.
TC aktivoidaan uudelleen painamalla
uudelleen b.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Elektroninen ajonvakautus‐ järjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen.
ESC toimii yhdessä luistonestojärjes‐
telmän (TC) kanssa. Se estää vetä‐
vien pyörien luistamisen.ESC on toiminnassa heti merkkivalon
b sammuttua.
Kun ESC on aktiivinen, b vilkkuu.9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 97.
Poiskytkentä

Ajaminen ja käyttö153ESC voidaan poistaa toiminnasta:
pidä b painettuna n. 5 sekuntia.
Merkkivalo n palaa.
ESC aktivoidaan uudelleen paina‐
malla uudelleen b. Jos TC-järjes‐
telmä poistettiin aiemmin käytöstä,
sekä TC että ESC aktivoidaan uudel‐
leen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Vika Jos järjestelmässä on vika, merkki‐
valo b palaa jatkuvasti ja kuljettajan
tietokeskuksessa näkyy viesti. Järjes‐
telmä ei toimi.
Korjauta häiriön syy korjaamolla.Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja ylläpitää n. 30 - 200 km/h nopeuksia.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ensimmäisellä vaihteella ei ole
mahdollista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi
aktivoida vain automaattitilassa.
Merkkivalo m 3 99.
Päällekytkentä
Paina keinutkatkaisinta m sen ylä‐
päästä, merkkivalo m palaa valkoi‐
sena.

154Ajaminen ja käyttöPäällekytkentä
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
kulloinenkin nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m syttyy
vihreänä. Kaasupoljin voidaan va‐ pauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon RES/+.Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina y, merkkivalo m palaa valkoi‐
sena. Vakionopeussäädin on poissa
käytöstä. Edellinen tallennettu no‐
peus jää muistiin myöhempää sa‐
malla nopeudella jatkamista varten.
Automaattinen pois kytkeytyminen: ● Ajonopeus on alle n. 30 km/h.
● Jarrupoljinta painettaessa.
● Painettaessa kytkinpoljinta muu‐ taman sekunnin ajan.
● Valintavipu on asennossa N.
● Moottorin käyntinopeus on hyvin alhainen.
● Luistonestojärjestelmä tai elekt‐ roninen ajonvakautusjärjestelmä
on toiminnassa.Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.
Poiskytkentä
Paina keinutkatkaisinta m sen ala‐
päästä, merkkivalo m sammuu. Tal‐
lennettu nopeus on poistettu. Myös
sytytysvirran katkaisu poistaa tallen‐
netun nopeuden.
Pysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi tai ajaessasi eteen‐
päin, kun käytät pysäköintitutkaa.
Pysäköintitutka helpottaa pysäköintiä
mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerk‐
kejä.

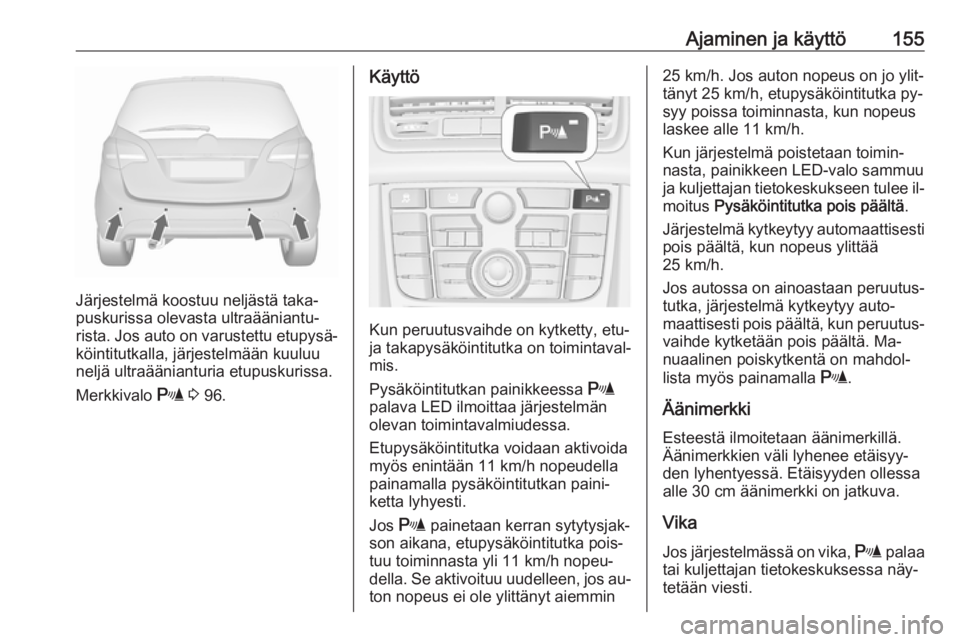

Ajaminen ja käyttö155
Järjestelmä koostuu neljästä taka‐
puskurissa olevasta ultraääniantu‐
rista. Jos auto on varustettu etupysä‐ köintitutkalla, järjestelmään kuuluu
neljä ultraäänianturia etupuskurissa.
Merkkivalo r 3 96.
Käyttö
Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Etupysäköintitutka voidaan aktivoida
myös enintään 11 km/h nopeudella
painamalla pysäköintitutkan paini‐
ketta lyhyesti.
Jos r painetaan kerran sytytysjak‐
son aikana, etupysäköintitutka pois‐
tuu toiminnasta yli 11 km/h nopeu‐
della. Se aktivoituu uudelleen, jos au‐
ton nopeus ei ole ylittänyt aiemmin
25 km/h. Jos auton nopeus on jo ylit‐
tänyt 25 km/h, etupysäköintitutka py‐
syy poissa toiminnasta, kun nopeus
laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee il‐ moitus Pysäköintitutka pois päältä .
Järjestelmä kytkeytyy automaattisesti pois päältä, kun nopeus ylittää
25 km/h.
Jos autossa on ainoastaan peruutus‐ tutka, järjestelmä kytkeytyy auto‐
maattisesti pois päältä, kun peruutus‐
vaihde kytketään pois päältä. Ma‐
nuaalinen poiskytkentä on mahdol‐
lista myös painamalla r.
Äänimerkki Esteestä ilmoitetaan äänimerkillä.
Äänimerkkien väli lyhenee etäisyy‐
den lyhentyessä. Etäisyyden ollessa
alle 30 cm äänimerkki on jatkuva.
Vika Jos järjestelmässä on vika, r palaa
tai kuljettajan tietokeskuksessa näy‐ tetään viesti.

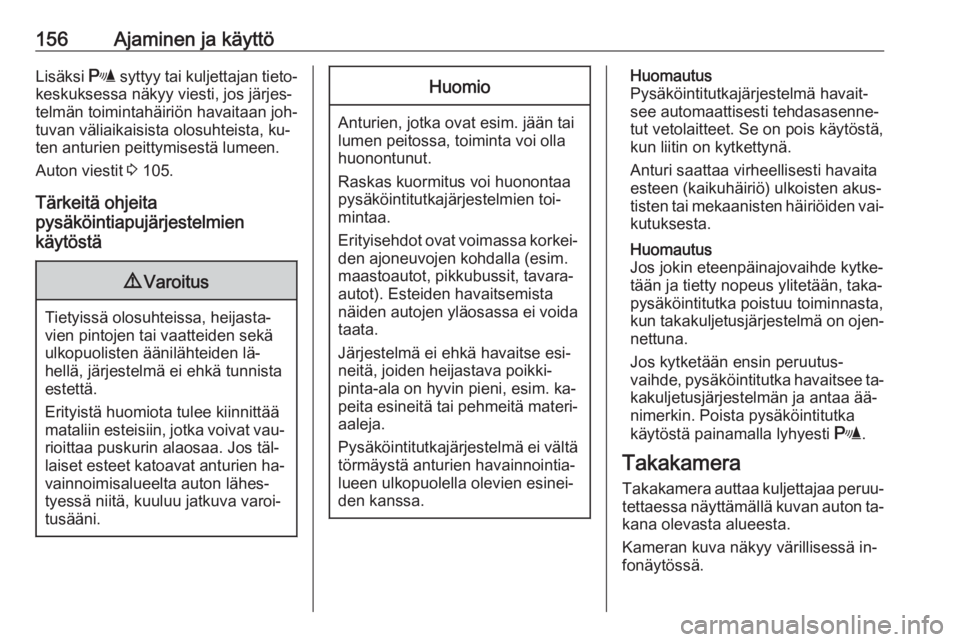

156Ajaminen ja käyttöLisäksi r syttyy tai kuljettajan tieto‐
keskuksessa näkyy viesti, jos järjes‐
telmän toimintahäiriön havaitaan joh‐
tuvan väliaikaisista olosuhteista, ku‐
ten anturien peittymisestä lumeen.
Auton viestit 3 105.
Tärkeitä ohjeita
pysäköintiapujärjestelmien
käytöstä9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa. Jos täl‐
laiset esteet katoavat anturien ha‐
vainnoimisalueelta auton lähes‐
tyessä niitä, kuuluu jatkuva varoi‐
tusääni.
Huomio
Anturien, jotka ovat esim. jään tai
lumen peitossa, toiminta voi olla huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmien toi‐
mintaa.
Erityisehdot ovat voimassa korkei‐ den ajoneuvojen kohdalla (esim.maastoautot, pikkubussit, tavara-
autot). Esteiden havaitsemista
näiden autojen yläosassa ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmä ei vältä törmäystä anturien havainnointia‐
lueen ulkopuolella olevien esinei‐
den kanssa.
Huomautus
Pysäköintitutkajärjestelmä havait‐ see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa virheellisesti havaita
esteen (kaikuhäiriö) ulkoisten akus‐ tisten tai mekaanisten häiriöiden vai‐
kutuksesta.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐ nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐
kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti r.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.

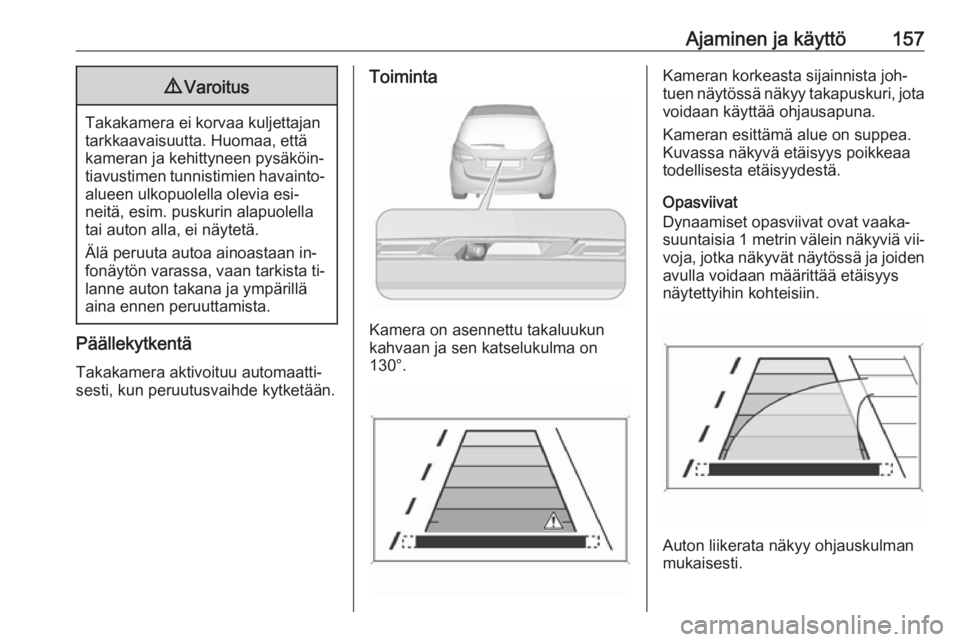

Ajaminen ja käyttö1579Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐
lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran esittämä alue on suppea.
Kuvassa näkyvä etäisyys poikkeaa todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐
suuntaisia 1 metrin välein näkyviä vii‐
voja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys
näytettyihin kohteisiin.
Auton liikerata näkyy ohjauskulman
mukaisesti.

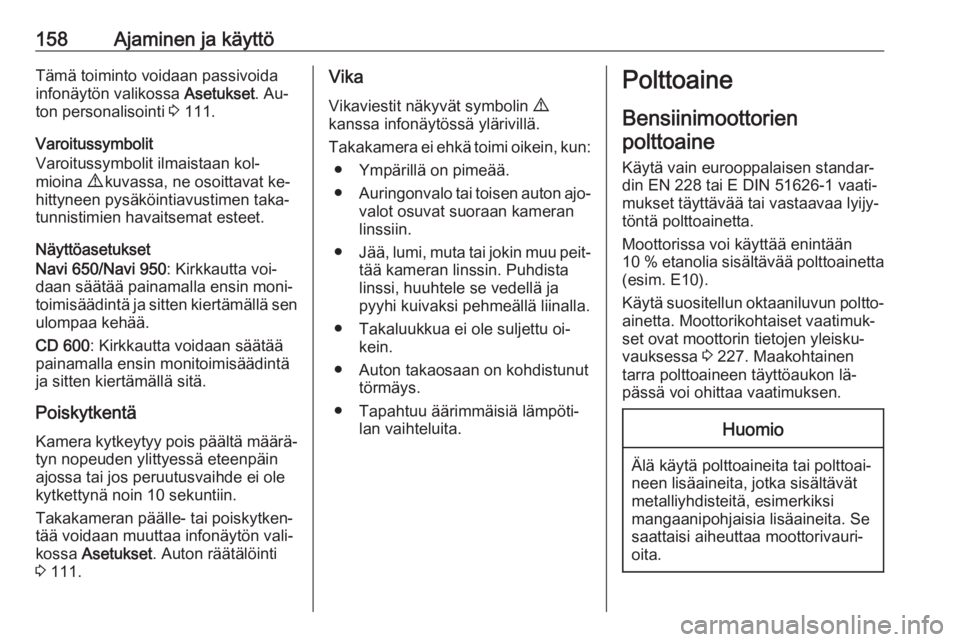

158Ajaminen ja käyttöTämä toiminto voidaan passivoida
infonäytön valikossa Asetukset. Au‐
ton personalisointi 3 111.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Näyttöasetukset
Navi 650/Navi 950 : Kirkkautta voi‐
daan säätää painamalla ensin moni‐
toimisäädintä ja sitten kiertämällä sen ulompaa kehää.
CD 600 : Kirkkautta voidaan säätää
painamalla ensin monitoimisäädintä
ja sitten kiertämällä sitä.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön vali‐
kossa Asetukset . Auton räätälöinti
3 111.Vika
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajo‐
valot osuvat suoraan kameran
linssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdistalinssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Takaluukkua ei ole suljettu oi‐ kein.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.Polttoaine
Bensiinimoottorien
polttoaine
Käytä vain eurooppalaisen standar‐
din EN 228 tai E DIN 51626-1 vaati‐
mukset täyttävää tai vastaavaa lyijy‐
töntä polttoainetta.
Moottorissa voi käyttää enintään
10 % etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐ ainetta. Moottorikohtaiset vaatimuk‐
set ovat moottorin tietojen yleisku‐
vauksessa 3 227. Maakohtainen
tarra polttoaineen täyttöaukon lä‐
pässä voi ohittaa vaatimuksen.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.
