Page 41 of 259

Sjedala, sustavi zaštite39Podesivi oslonac za bedra
Povucite polugu i pomaknite naslon
za bedra.
Naslon za ruku
Odvojivi naslon za ruku
Naslon za ruku sadrži spremište.
Pretinac za spremanje 3 63.
Postavljanje naslona za ruku na
središnju konzolu
Pritisnite stražnji gumb i umetnite
stražnje vodeće zatike u gornje
vodilice. Pustite gumb.

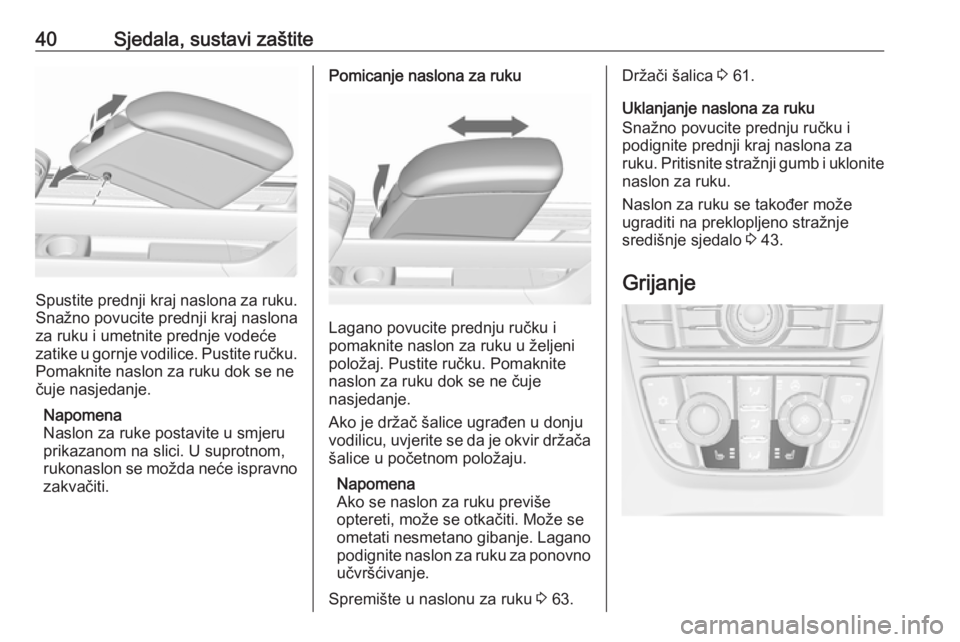

Page 42 of 259

40Sjedala, sustavi zaštite
Spustite prednji kraj naslona za ruku.
Snažno povucite prednji kraj naslona
za ruku i umetnite prednje vodeće zatike u gornje vodilice. Pustite ručku. Pomaknite naslon za ruku dok se ne
čuje nasjedanje.
Napomena
Naslon za ruke postavite u smjeru
prikazanom na slici. U suprotnom,
rukonaslon se možda neće ispravno
zakvačiti.
Pomicanje naslona za ruku
Lagano povucite prednju ručku i
pomaknite naslon za ruku u željeni
položaj. Pustite ručku. Pomaknite
naslon za ruku dok se ne čuje
nasjedanje.
Ako je držač šalice ugrađen u donju
vodilicu, uvjerite se da je okvir držača
šalice u početnom položaju.
Napomena
Ako se naslon za ruku previše
optereti, može se otkačiti. Može se
ometati nesmetano gibanje. Lagano podignite naslon za ruku za ponovno
učvršćivanje.
Spremište u naslonu za ruku 3 63.
Držači šalica 3 61.
Uklanjanje naslona za ruku
Snažno povucite prednju ručku i
podignite prednji kraj naslona za
ruku. Pritisnite stražnji gumb i uklonite naslon za ruku.
Naslon za ruku se također može
ugraditi na preklopljeno stražnje
središnje sjedalo 3 43.
Grijanje

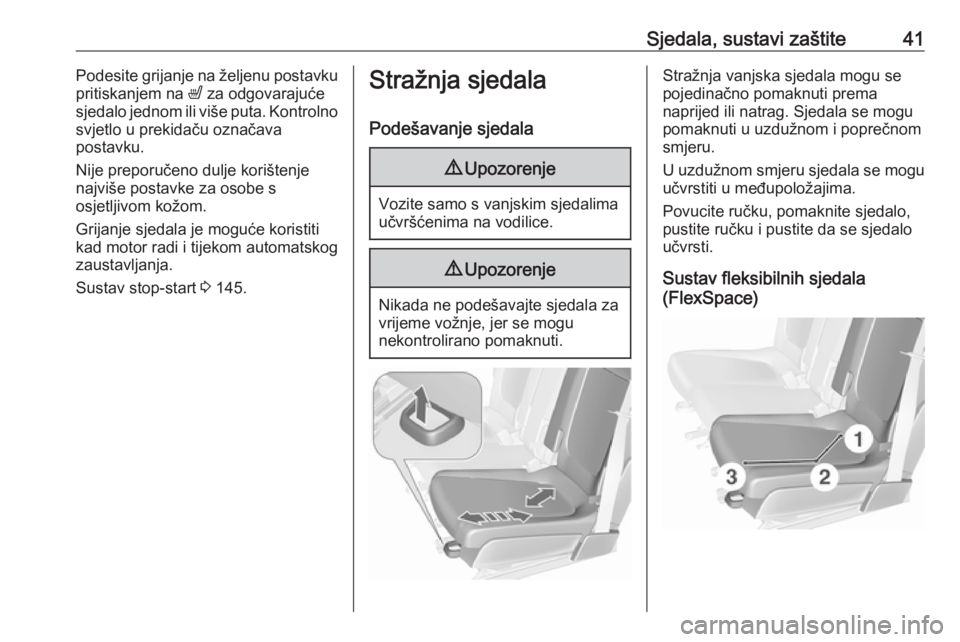

Page 43 of 259

Sjedala, sustavi zaštite41Podesite grijanje na željenu postavku
pritiskanjem na ß za odgovarajuće
sjedalo jednom ili više puta. Kontrolno svjetlo u prekidaču označava
postavku.
Nije preporučeno dulje korištenje
najviše postavke za osobe s
osjetljivom kožom.
Grijanje sjedala je moguće koristiti
kad motor radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 145.Stražnja sjedala
Podešavanje sjedala9 Upozorenje
Vozite samo s vanjskim sjedalima
učvršćenima na vodilice.
9 Upozorenje
Nikada ne podešavajte sjedala za
vrijeme vožnje, jer se mogu
nekontrolirano pomaknuti.
Stražnja vanjska sjedala mogu se
pojedinačno pomaknuti prema
naprijed ili natrag. Sjedala se mogu
pomaknuti u uzdužnom i poprečnom
smjeru.
U uzdužnom smjeru sjedala se mogu
učvrstiti u međupoložajima.
Povucite ručku, pomaknite sjedalo,
pustite ručku i pustite da se sjedalo
učvrsti.
Sustav fleksibilnih sjedala
(FlexSpace)

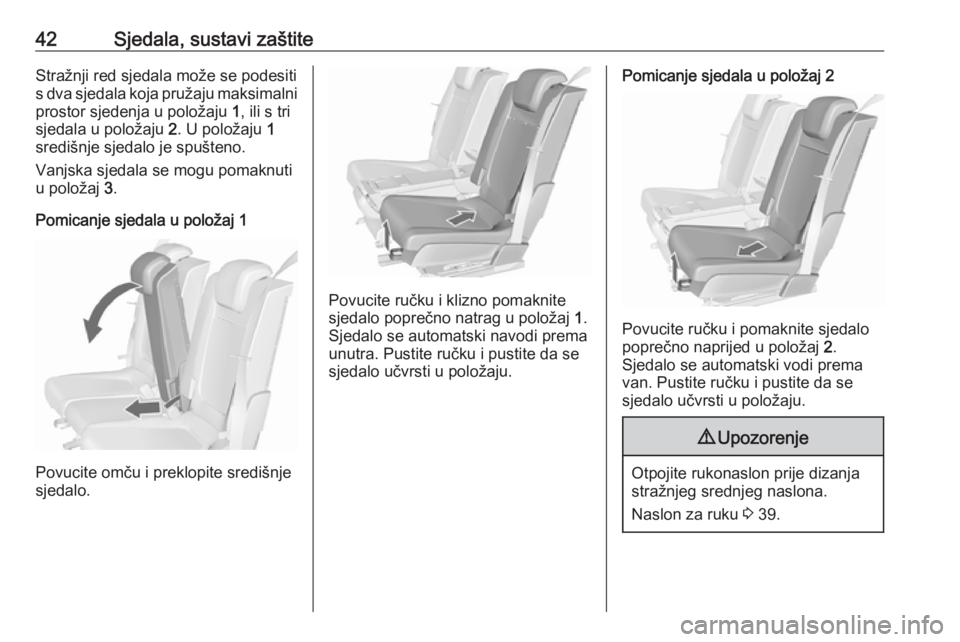

Page 44 of 259

42Sjedala, sustavi zaštiteStražnji red sjedala može se podesiti
s dva sjedala koja pružaju maksimalni prostor sjedenja u položaju 1, ili s tri
sjedala u položaju 2. U položaju 1
središnje sjedalo je spušteno.
Vanjska sjedala se mogu pomaknuti u položaj 3.
Pomicanje sjedala u položaj 1
Povucite omču i preklopite središnje
sjedalo.
Povucite ručku i klizno pomaknite
sjedalo poprečno natrag u položaj 1.
Sjedalo se automatski navodi prema
unutra. Pustite ručku i pustite da se
sjedalo učvrsti u položaju.
Pomicanje sjedala u položaj 2
Povucite ručku i pomaknite sjedalo
poprečno naprijed u položaj 2.
Sjedalo se automatski vodi prema
van. Pustite ručku i pustite da se
sjedalo učvrsti u položaju.
9 Upozorenje
Otpojite rukonaslon prije dizanja
stražnjeg srednjeg naslona.
Naslon za ruku 3 39.

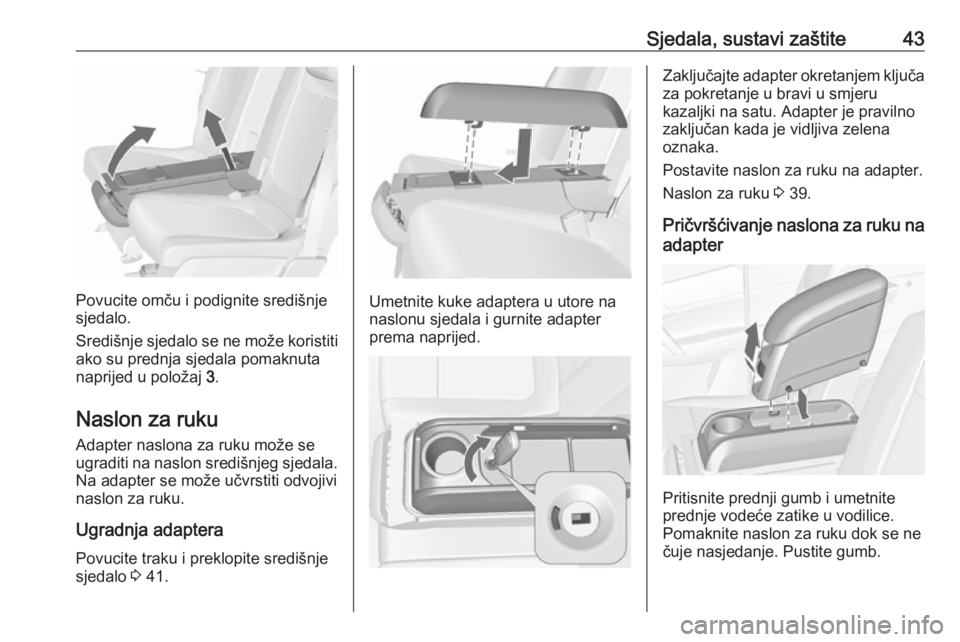

Page 45 of 259

Sjedala, sustavi zaštite43
Povucite omču i podignite središnje
sjedalo.
Središnje sjedalo se ne može koristiti
ako su prednja sjedala pomaknuta
naprijed u položaj 3.
Naslon za ruku
Adapter naslona za ruku može se
ugraditi na naslon središnjeg sjedala.
Na adapter se može učvrstiti odvojivi
naslon za ruku.
Ugradnja adaptera Povucite traku i preklopite središnje
sjedalo 3 41.Umetnite kuke adaptera u utore na
naslonu sjedala i gurnite adapter
prema naprijed.
Zaključajte adapter okretanjem ključa
za pokretanje u bravi u smjeru
kazaljki na satu. Adapter je pravilno
zaključan kada je vidljiva zelena
oznaka.
Postavite naslon za ruku na adapter.
Naslon za ruku 3 39.
Pričvršćivanje naslona za ruku na
adapter
Pritisnite prednji gumb i umetnite
prednje vodeće zatike u vodilice.
Pomaknite naslon za ruku dok se ne
čuje nasjedanje. Pustite gumb.
Page 46 of 259

44Sjedala, sustavi zaštite
Spustite stražnji kraj naslona za ruku.Snažno povucite stražnju ručicu i
umetnite stražnje vodeće zatike u
vodilice. Pustite ručku.
Napomena
Naslon za ruke postavite u smjeru
prikazanom na slici. U suprotnom,
rukonaslon se možda neće ispravno
zakvačiti.
Uklanjanje naslona za ruku
Snažno povucite stražnju ručku i
podignite stražnji kraj naslona za
ruku. Pritisnite prednji gumb i uklonite
naslon za ruku.
Uklanjanje adaptera
Otključajte adapter okretanjem ključa
za pokretanje u bravi suprotno od
kazaljki na satu. Adapter je otključan
kada je vidljiva crvena oznaka.
Adapter gurnite prema natrag i
uklonite ga.Sigurnosni pojasevi
Sigurnosni pojasevi se blokiraju u
slučaju naglog kočenja ili
usporavanja vozila držeći putnike u
sjedećem položaju. Tako je značajno smanjena opasnost od ozljeda.
9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Page 47 of 259

Sjedala, sustavi zaštite45Sigurnosni pojasevi konstruirani su
samo za jednu osobu. Sigurnosni
sustav za dijete 3 54.
Periodično provjerite oštećenja,
zaprljanost i funkciju svih dijelova
sustava sigurnosnog pojasa.
Oštećene komponente zamijenite.
Nakon nezgode, pojaseve i aktivirane
zatezače pojaseva zamijenite u
radionici.
Napomena
Uvjerite se da pojasevi nisu oštećeni ili ukliješteni predmetima oštrih
bridova. Spriječite da prljavština uđe
u spremnike pojasa.
Podsjetnik za sigurnosni pojas X
3 95.
Graničnici sile pojasa
Pritisak na tijelo smanjuje se
postupnim otpuštanjem pojasa
tijekom sudara.
Zatezači pojasa Pri frontalnim sudarima ili naletima na
vozilo sa stražnje strane određene
jakosti, prednji sigurnosni pojasevi se zatežu.9 Upozorenje
Nepravilno rukovanje (npr.
uklanjanje i postavljanje pojaseve) može aktivirati zatezače pojaseva.
Aktiviranje zatezača pojasa
označava se neprekidnim
svijetljenjem kontrolnog indikatora v
3 95.
Aktivirani zatezači pojaseva moraju se zamijeniti u radionici. Zatezači
pojaseva se mogu aktivirati samo
jednom.
Napomena
Ne učvršćujte i ne ugrađujte dodatnu
opremu ili druge predmete koji mogu
ometati rad zatezača pojaseva. Ne
vršite nikakve izmjene na
komponentama zatezača pojaseva
jer će to obezvrijediti atest vozila.
Sigurnosni pojas u tri točke
Privezivanje
Izvucite pojas iz spremnika,
neuvijenog ga povucite preko tijela i
umetnite kopču u bravu. Redovito
zategnite trbušni pojas tijekom vožnje
povlačenjem ramenog pojasa.
Page 48 of 259

46Sjedala, sustavi zaštite
Široka ili debela odjeća narušava
pravilno nalijeganje pojasa. Ne
stavljajte predmete kao što su vrećice
ili mobilni telefoni između pojasa i
tijela.
9 Upozorenje
Pojas ne smije nalijegati na čvrste
ili lomljive predmete u džepovima
vaše odjeće.
Podsjetnik za sigurnosni pojas X
3 95.
Podešavanje visine
1. Malo izvucite pojas.
2. Podignite podešivač visine ili pritisnite gumb za odbravljivanje i
gurnite podešivač visine prema
dolje.
Podesite visinu tako da pojas naliježe preko ramena. Ne smije prelazitipreko vrata ili nadlaktice.
Ne podešavajte za vrijeme vožnje.
Page 49 of 259

Sjedala, sustavi zaštite47Odvezivanje
Za otkopčavanje pojasa, pritisnite
crveni gumb na bravi pojasa.
Sigurnosni pojasevi na stražnjim
sjedalima
Srednje stražnje sjedalo je
opremljeno posebnim sigurnosnim
pojasom s učvršćenjem u tri točke.
Izvucite kopče iz držača pojasa u
krovu.
Umetnite donju pločicu u desnu
kopču ( 1) kod srednjeg sjedala.
Izvadite gornju pločicu iz držača,
prebacite pojas preko ramena i krila
(nemojte uvijati) i umetnite je u lijevu
bravu ( 2) srednjeg sjedala.
Za otkopčavanje sigurnosnog pojasa, najprije pritisnite gumb na lijevoj kopči
( 2 ) i izvadite gornju zabravnu pločicu.
Zatim pritisnite gumb na desnoj kopči ( 1 ) i izvadite donju pločicu. Sigurnosni
pojas namotava se automatski.Gurnite gornju kopču u držač.
Sastavljene kopče preklopite prema
sigurnosnom pojasu.
Page 50 of 259

48Sjedala, sustavi zaštiteUmetnite u držač sigurnosnog pojasa
u krovu s donjom kopčom
usmjerenom prema naprijed.
Korištenje sigurnosnog pojasa
tijekom trudnoće9 Upozorenje
Trbušni pojas mora biti postavljen
što je niže moguće preko zdjelice
radi sprječavanja pritiska na trbuh.
Zračni jastuci
Sustav zračni jastuka se sastoji od
brojnih individualnih sustav ovisno o
svrsi opreme.
Kad se aktiviraju, zračni jastuci se
napuhuju u milisekundama. Također
se brzo i ispuše tako da se često
tijekom sudara i ne primijeti.9 Upozorenje
Pri nestručnom rukovanju zračni
se jastuci mogu slučajno aktivirati.
Napomena
Elektronika koja kontrolira zračne
jastuke i zatezače pojaseva nalazi
se u središnjoj konzoli. Ne
postavljajte nikakve magnetične predmete u to područje.
Ne lijepite ništa na poklopce zračnih
jastuka i ne prekrivajte ih drugim
materijalima.
Svaki zračni jastuk napuhuje se
samo jednom. Napuhane zračne
jastuke zamijenite u radionici.
Nadalje, može biti potrebno
zamijeniti kolo upravljača, ploču s
instrumentima, limove karoserije,
brtve vrata, ručke i sjedala.
Ne vršite nikakve izmjene na
zračnim jastucima jer će to
obezvrijediti atest vozila.
Pri napuhavanju zračnih jastuka
oslobađaju se vrući plinovi koji mogu
prouzročiti opekotine.
Kontrolno svjetlo v sustava zračnih
jastuka 3 95.
Sigurnosni sustavi za dijete na
sjedalu suvozača sa sustavom
zračnih jastuka
Upozorenje sukladno ECE R94.02:
