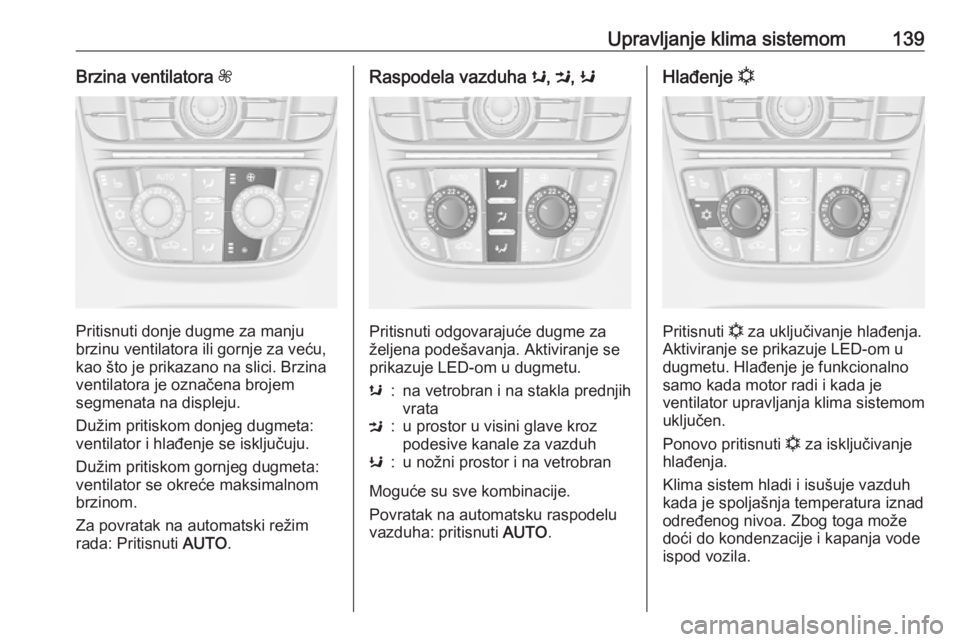

Upravljanje klima sistemom139Brzina ventilatora Z
Pritisnuti donje dugme za manju
brzinu ventilatora ili gornje za veću,
kao što je prikazano na slici. Brzina
ventilatora je označena brojem
segmenata na displeju.
Dužim pritiskom donjeg dugmeta:
ventilator i hlađenje se isključuju.
Dužim pritiskom gornjeg dugmeta:
ventilator se okreće maksimalnom
brzinom.
Za povratak na automatski režim
rada: Pritisnuti AUTO.
Raspodela vazduha s, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. Aktiviranje se
prikazuje LED-om u dugmetu.
s:na vetrobran i na stakla prednjih
vrataM:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Povratak na automatsku raspodelu
vazduha: pritisnuti AUTO.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
Aktiviranje se prikazuje LED-om u
dugmetu. Hlađenje je funkcionalno
samo kada motor radi i kada je
ventilator upravljanja klima sistemom
uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.

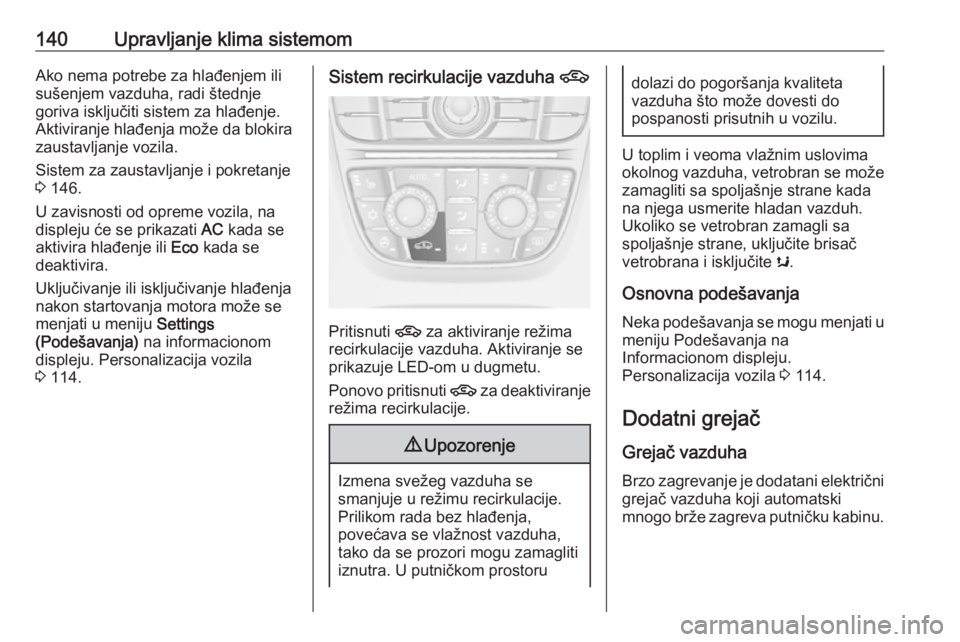

140Upravljanje klima sistemomAko nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktiviranje hlađenja može da blokira
zaustavljanje vozila.
Sistem za zaustavljanje i pokretanje
3 146.
U zavisnosti od opreme vozila, na displeju će se prikazati AC kada se
aktivira hlađenje ili Eco kada se
deaktivira.
Uključivanje ili isključivanje hlađenja
nakon startovanja motora može se
menjati u meniju Settings
(Podešavanja) na informacionom
displeju. Personalizacija vozila
3 114.Sistem recirkulacije vazduha 4
Pritisnuti 4 za aktiviranje režima
recirkulacije vazduha. Aktiviranje se
prikazuje LED-om u dugmetu.
Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
na njega usmerite hladan vazduh.
Ukoliko se vetrobran zamagli sa
spoljašnje strane, uključite brisač
vetrobrana i isključite s.
Osnovna podešavanja
Neka podešavanja se mogu menjati u meniju Podešavanja na
Informacionom displeju.
Personalizacija vozila 3 114.
Dodatni grejač
Grejač vazduha Brzo zagrevanje je dodatani električni grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.

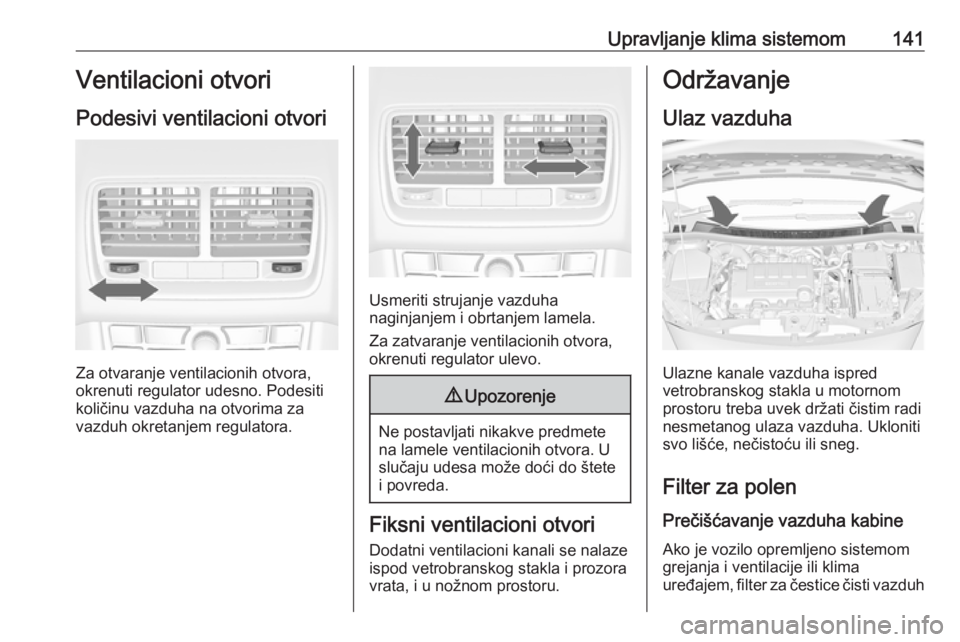

Upravljanje klima sistemom141Ventilacioni otvori
Podesivi ventilacioni otvori
Za otvaranje ventilacionih otvora,
okrenuti regulator udesno. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator ulevo.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni otvori
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Prečišćavanje vazduha kabine
Ako je vozilo opremljeno sistemom
grejanja i ventilacije ili klima
uređajem, filter za čestice čisti vazduh

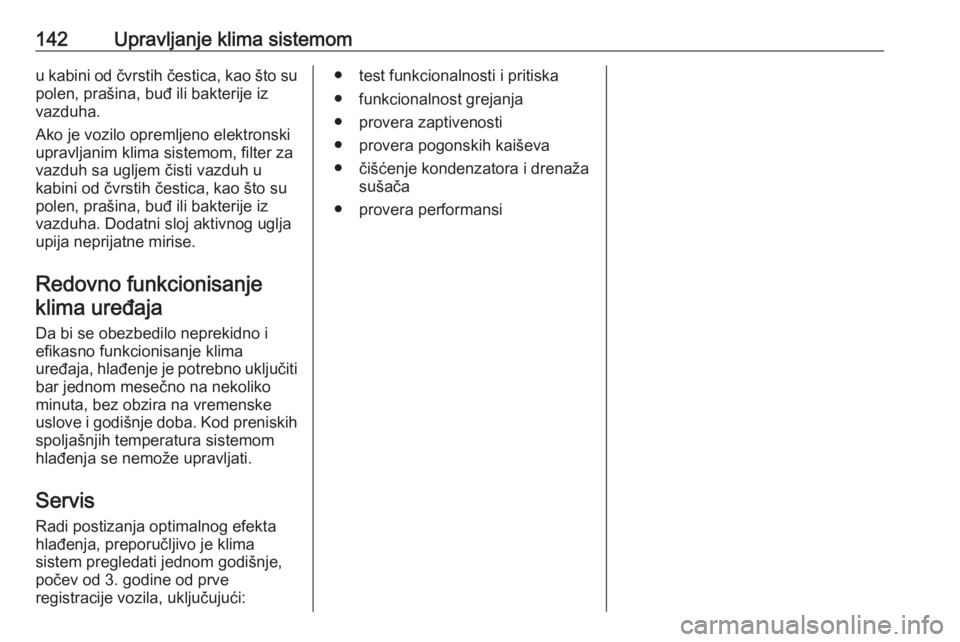

142Upravljanje klima sistemomu kabini od čvrstih čestica, kao što supolen, prašina, buđ ili bakterije iz
vazduha.
Ako je vozilo opremljeno elektronski
upravljanim klima sistemom, filter za
vazduh sa ugljem čisti vazduh u
kabini od čvrstih čestica, kao što su
polen, prašina, buđ ili bakterije iz
vazduha. Dodatni sloj aktivnog uglja
upija neprijatne mirise.
Redovno funkcionisanjeklima uređaja
Da bi se obezbedilo neprekidno i efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura sistemom
hlađenja se nemože upravljati.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je klima
sistem pregledati jednom godišnje,
počev od 3. godine od prve
registracije vozila, uključujući:● test funkcionalnosti i pritiska
● funkcionalnost grejanja
● provera zaptivenosti
● provera pogonskih kaiševa
● čišćenje kondenzatora i drenaža sušača
● provera performansi

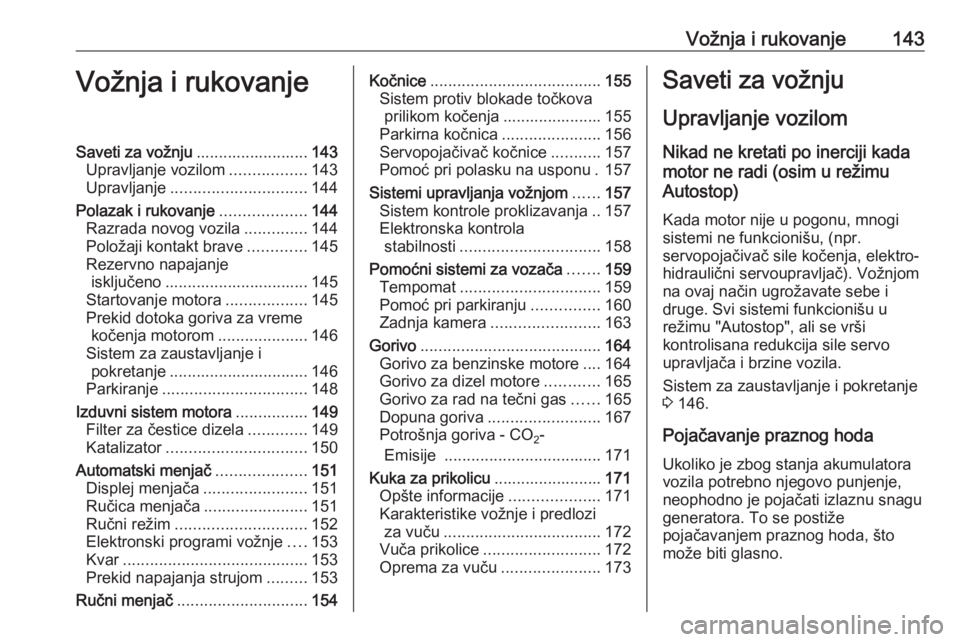

Vožnja i rukovanje143Vožnja i rukovanjeSaveti za vožnju.........................143
Upravljanje vozilom .................143
Upravljanje .............................. 144
Polazak i rukovanje ...................144
Razrada novog vozila ..............144
Položaji kontakt brave .............145
Rezervno napajanje isključeno ................................ 145
Startovanje motora ..................145
Prekid dotoka goriva za vreme kočenja motorom ....................146
Sistem za zaustavljanje i pokretanje ............................... 146
Parkiranje ................................ 148
Izduvni sistem motora ................149
Filter za čestice dizela .............149
Katalizator ............................... 150
Automatski menjač ....................151
Displej menjača .......................151
Ručica menjača .......................151
Ručni režim ............................. 152
Elektronski programi vožnje ....153
Kvar ......................................... 153
Prekid napajanja strujom .........153
Ručni menjač ............................. 154Kočnice...................................... 155
Sistem protiv blokade točkova prilikom kočenja ...................... 155
Parkirna kočnica ......................156
Servopojačivač kočnice ...........157
Pomoć pri polasku na usponu . 157
Sistemi upravljanja vožnjom ......157
Sistem kontrole proklizavanja ..157
Elektronska kontrola stabilnosti ............................... 158
Pomoćni sistemi za vozača .......159
Tempomat ............................... 159
Pomoć pri parkiranju ...............160
Zadnja kamera ........................ 163
Gorivo ........................................ 164
Gorivo za benzinske motore ....164
Gorivo za dizel motore ............165
Gorivo za rad na tečni gas ......165
Dopuna goriva ......................... 167
Potrošnja goriva - CO 2-
Emisije ................................... 171
Kuka za prikolicu ........................171
Opšte informacije ....................171
Karakteristike vožnje i predlozi
za vuču ................................... 172
Vuča prikolice .......................... 172
Oprema za vuču ......................173Saveti za vožnju
Upravljanje vozilom
Nikad ne kretati po inerciji kada
motor ne radi (osim u režimu
Autostop)
Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja, elektro-
hidraulični servoupravljač). Vožnjom
na ovaj način ugrožavate sebe i
druge. Svi sistemi funkcionišu u
režimu "Autostop", ali se vrši
kontrolisana redukcija sile servo
upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 146.
Pojačavanje praznog hoda Ukoliko je zbog stanja akumulatora
vozila potrebno njegovo punjenje,
neophodno je pojačati izlaznu snagu
generatora. To se postiže
pojačavanjem praznog hoda, što
može biti glasno.

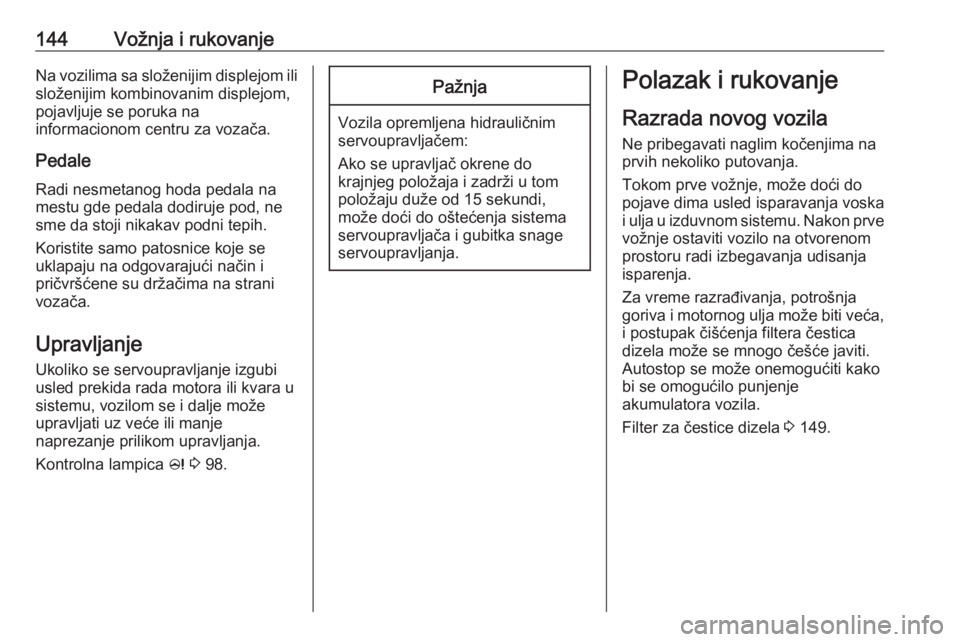

144Vožnja i rukovanjeNa vozilima sa složenijim displejom ilisloženijim kombinovanim displejom,
pojavljuje se poruka na
informacionom centru za vozača.
Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Koristite samo patosnice koje se
uklapaju na odgovarajući način i pričvršćene su držačima na strani
vozača.
Upravljanje
Ukoliko se servoupravljanje izgubi
usled prekida rada motora ili kvara u
sistemu, vozilom se i dalje može
upravljati uz veće ili manje
naprezanje prilikom upravljanja.
Kontrolna lampica c 3 98.Pažnja
Vozila opremljena hidrauličnim
servoupravljačem:
Ako se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže od 15 sekundi,
može doći do oštećenja sistema
servoupravljača i gubitka snage
servoupravljanja.
Polazak i rukovanje
Razrada novog vozila
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja može biti veća, i postupak čišćenja filtera čestica
dizela može se mnogo češće javiti.
Autostop se može onemogućiti kako
bi se omogućilo punjenje
akumulatora vozila.
Filter za čestice dizela 3 149.

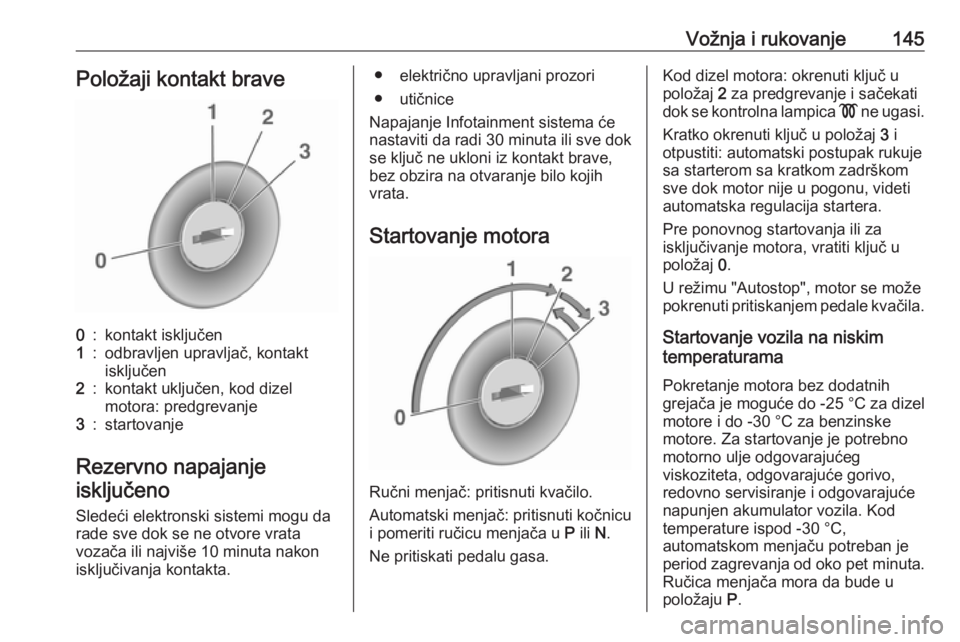

Vožnja i rukovanje145Položaji kontakt brave0:kontakt isključen1:odbravljen upravljač, kontakt
isključen2:kontakt uključen, kod dizel
motora: predgrevanje3:startovanje
Rezervno napajanje
isključeno
Sledeći elektronski sistemi mogu da rade sve dok se ne otvore vrata
vozača ili najviše 10 minuta nakon
isključivanja kontakta.
● električno upravljani prozori
● utičnice
Napajanje Infotainment sistema će
nastaviti da radi 30 minuta ili sve dok se ključ ne ukloni iz kontakt brave,
bez obzira na otvaranje bilo kojih
vrata.
Startovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatski menjač: pritisnuti kočnicu i pomeriti ručicu menjača u P ili N.
Ne pritiskati pedalu gasa.
Kod dizel motora: okrenuti ključ u
položaj 2 za predgrevanje i sačekati
dok se kontrolna lampica ! ne ugasi.
Kratko okrenuti ključ u položaj 3 i
otpustiti: automatski postupak rukuje
sa starterom sa kratkom zadrškom
sve dok motor nije u pogonu, videti
automatska regulacija startera.
Pre ponovnog startovanja ili za
isključivanje motora, vratiti ključ u
položaj 0.
U režimu "Autostop", motor se može
pokrenuti pritiskanjem pedale kvačila.
Startovanje vozila na niskim
temperaturama
Pokretanje motora bez dodatnih
grejača je moguće do -25 °C za dizel
motore i do -30 °C za benzinske
motore. Za startovanje je potrebno
motorno ulje odgovarajućeg
viskoziteta, odgovarajuće gorivo,
redovno servisiranje i odgovarajuće
napunjen akumulator vozila. Kod
temperature ispod -30 °С,
automatskom menjaču potreban je
period zagrevanja od oko pet minuta.
Ručica menjača mora da bude u
položaju P.

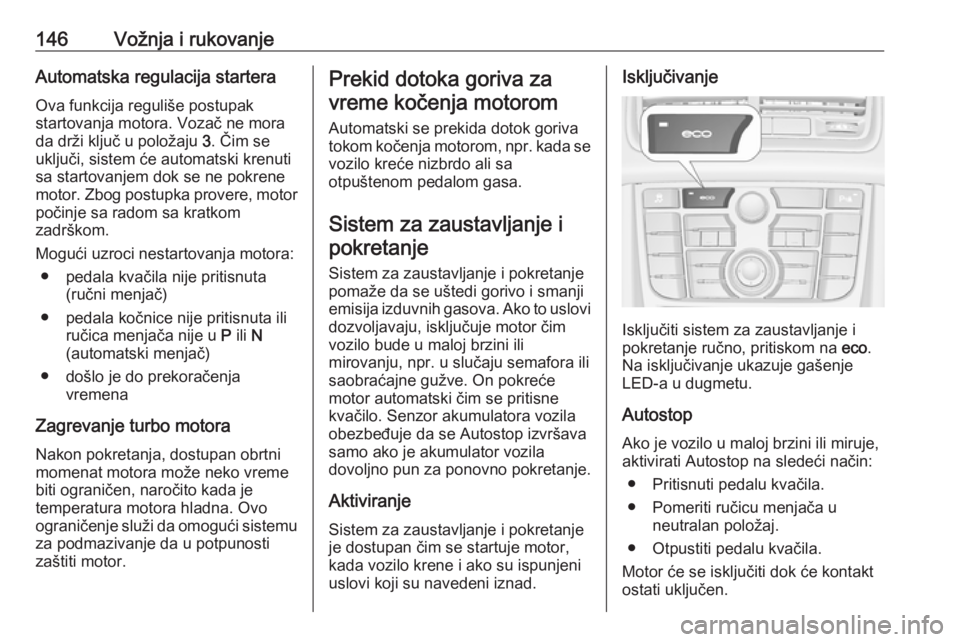

146Vožnja i rukovanjeAutomatska regulacija startera
Ova funkcija reguliše postupak
startovanja motora. Vozač ne mora
da drži ključ u položaju 3. Čim se
uključi, sistem će automatski krenuti
sa startovanjem dok se ne pokrene
motor. Zbog postupka provere, motor počinje sa radom sa kratkom
zadrškom.
Mogući uzroci nestartovanja motora: ● pedala kvačila nije pritisnuta (ručni menjač)
● pedala kočnice nije pritisnuta ili ručica menjača nije u P ili N
(automatski menjač)
● došlo je do prekoračenja vremena
Zagrevanje turbo motora Nakon pokretanja, dostupan obrtnimomenat motora može neko vreme
biti ograničen, naročito kada je
temperatura motora hladna. Ovo
ograničenje služi da omogući sistemu
za podmazivanje da u potpunosti
zaštiti motor.Prekid dotoka goriva za
vreme kočenja motorom
Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.
Sistem za zaustavljanje i pokretanje
Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Ako to uslovi
dozvoljavaju, isključuje motor čim vozilo bude u maloj brzini ili
mirovanju, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne
kvačilo. Senzor akumulatora vozila
obezbeđuje da se Autostop izvršava
samo ako je akumulator vozila
dovoljno pun za ponovno pokretanje.
Aktiviranje Sistem za zaustavljanje i pokretanje
je dostupan čim se startuje motor,
kada vozilo krene i ako su ispunjeni
uslovi koji su navedeni iznad.Isključivanje
Isključiti sistem za zaustavljanje i
pokretanje ručno, pritiskom na eco.
Na isključivanje ukazuje gašenje LED-a u dugmetu.
Autostop Ako je vozilo u maloj brzini ili miruje,
aktivirati Autostop na sledeći način:
● Pritisnuti pedalu kvačila.
● Pomeriti ručicu menjača u neutralan položaj.
● Otpustiti pedalu kvačila.
Motor će se isključiti dok će kontakt
ostati uključen.

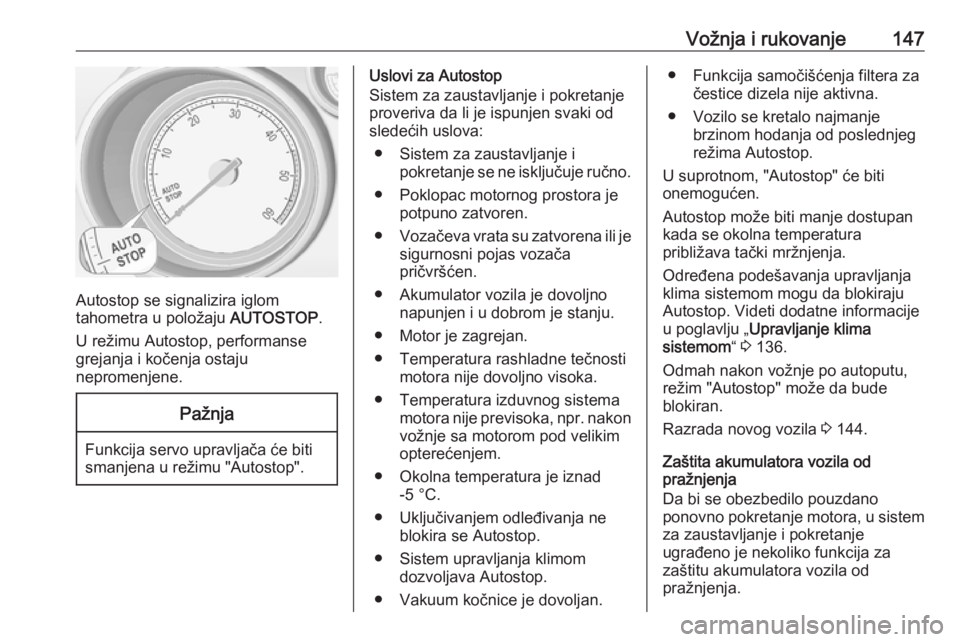

Vožnja i rukovanje147
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
U režimu Autostop, performanse grejanja i kočenja ostaju
nepromenjene.
Pažnja
Funkcija servo upravljača će biti
smanjena u režimu "Autostop".
Uslovi za Autostop
Sistem za zaustavljanje i pokretanje
proveriva da li je ispunjen svaki od
sledećih uslova:
● Sistem za zaustavljanje i pokretanje se ne isključuje ručno.
● Poklopac motornog prostora je potpuno zatvoren.
● Vozačeva vrata su zatvorena ili je
sigurnosni pojas vozača
pričvršćen.
● Akumulator vozila je dovoljno napunjen i u dobrom je stanju.
● Motor je zagrejan.
● Temperatura rashladne tečnosti motora nije dovoljno visoka.
● Temperatura izduvnog sistema motora nije previsoka, npr. nakon
vožnje sa motorom pod velikim
opterećenjem.
● Okolna temperatura je iznad -5 °C.
● Uključivanjem odleđivanja ne blokira se Autostop.
● Sistem upravljanja klimom dozvoljava Autostop.
● Vakuum kočnice je dovoljan.● Funkcija samočišćenja filtera za čestice dizela nije aktivna.
● Vozilo se kretalo najmanje brzinom hodanja od poslednjeg
režima Autostop.
U suprotnom, "Autostop" će biti
onemogućen.
Autostop može biti manje dostupan
kada se okolna temperatura
približava tački mržnjenja.
Određena podešavanja upravljanja
klima sistemom mogu da blokiraju
Autostop. Videti dodatne informacije
u poglavlju „ Upravljanje klima
sistemom “ 3 136.
Odmah nakon vožnje po autoputu,
režim "Autostop" može da bude
blokiran.
Razrada novog vozila 3 144.
Zaštita akumulatora vozila od
pražnjenja
Da bi se obezbedilo pouzdano
ponovno pokretanje motora, u sistem
za zaustavljanje i pokretanje
ugrađeno je nekoliko funkcija za
zaštitu akumulatora vozila od
pražnjenja.

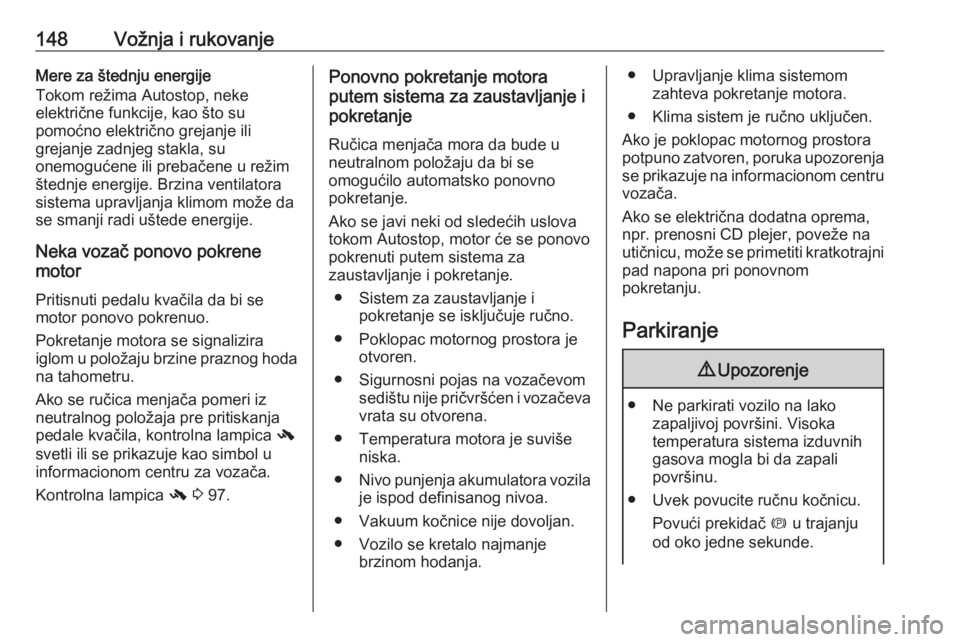

148Vožnja i rukovanjeMere za štednju energije
Tokom režima Autostop, neke
električne funkcije, kao što su
pomoćno električno grejanje ili
grejanje zadnjeg stakla, su
onemogućene ili prebačene u režim
štednje energije. Brzina ventilatora
sistema upravljanja klimom može da
se smanji radi uštede energije.
Neka vozač ponovo pokrene
motor
Pritisnuti pedalu kvačila da bi se
motor ponovo pokrenuo.
Pokretanje motora se signalizira
iglom u položaju brzine praznog hoda
na tahometru.
Ako se ručica menjača pomeri iz
neutralnog položaja pre pritiskanja
pedale kvačila, kontrolna lampica -
svetli ili se prikazuje kao simbol u
informacionom centru za vozača.
Kontrolna lampica - 3 97.Ponovno pokretanje motora
putem sistema za zaustavljanje i
pokretanje
Ručica menjača mora da bude u
neutralnom položaju da bi se
omogućilo automatsko ponovno
pokretanje.
Ako se javi neki od sledećih uslova
tokom Autostop, motor će se ponovo pokrenuti putem sistema za
zaustavljanje i pokretanje.
● Sistem za zaustavljanje i pokretanje se isključuje ručno.
● Poklopac motornog prostora je otvoren.
● Sigurnosni pojas na vozačevom sedištu nije pričvršćen i vozačeva
vrata su otvorena.
● Temperatura motora je suviše niska.
● Nivo punjenja akumulatora vozila
je ispod definisanog nivoa.
● Vakuum kočnice nije dovoljan.
● Vozilo se kretalo najmanje brzinom hodanja.● Upravljanje klima sistemomzahteva pokretanje motora.
● Klima sistem je ručno uključen.
Ako je poklopac motornog prostora
potpuno zatvoren, poruka upozorenja se prikazuje na informacionom centru
vozača.
Ako se električna dodatna oprema,
npr. prenosni CD plejer, poveže na
utičnicu, može se primetiti kratkotrajni
pad napona pri ponovnom
pokretanju.
Parkiranje9 Upozorenje
● Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih
gasova mogla bi da zapali
površinu.
● Uvek povucite ručnu kočnicu.
Povući prekidač m u trajanju
od oko jedne sekunde.
