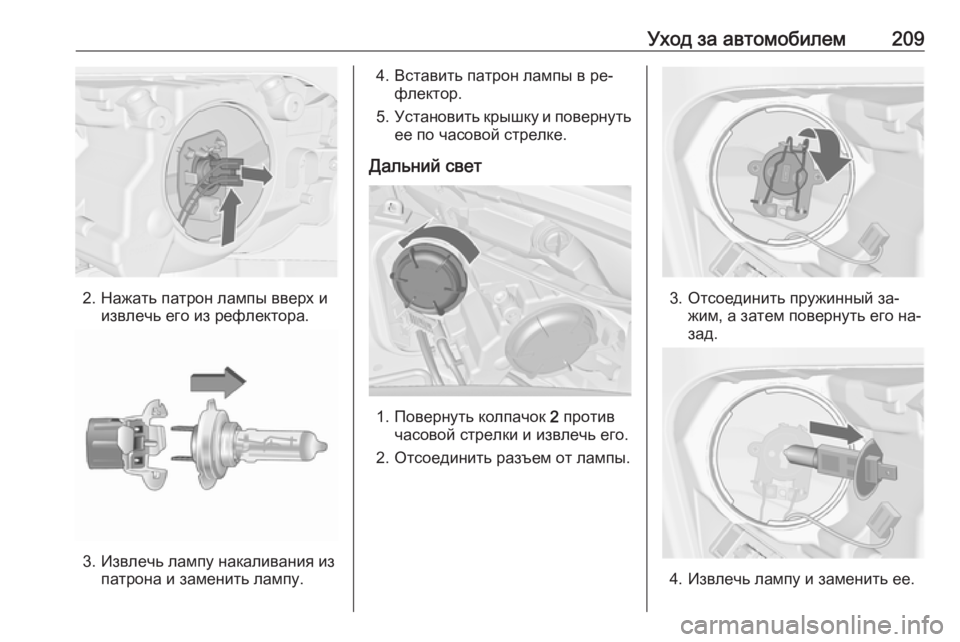

Уход за автомобилем209
2. Нажать патрон лампы вверх иизвлечь его из рефлектора.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставить патрон лампы в ре‐флектор.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет
1. Повернуть колпачок 2 против
часовой стрелки и извлечь его.
2. Отсоединить разъем от лампы.
3. Отсоединить пружинный за‐ жим, а затем повернуть его на‐
зад.
4. Извлечь лампу и заменить ее.

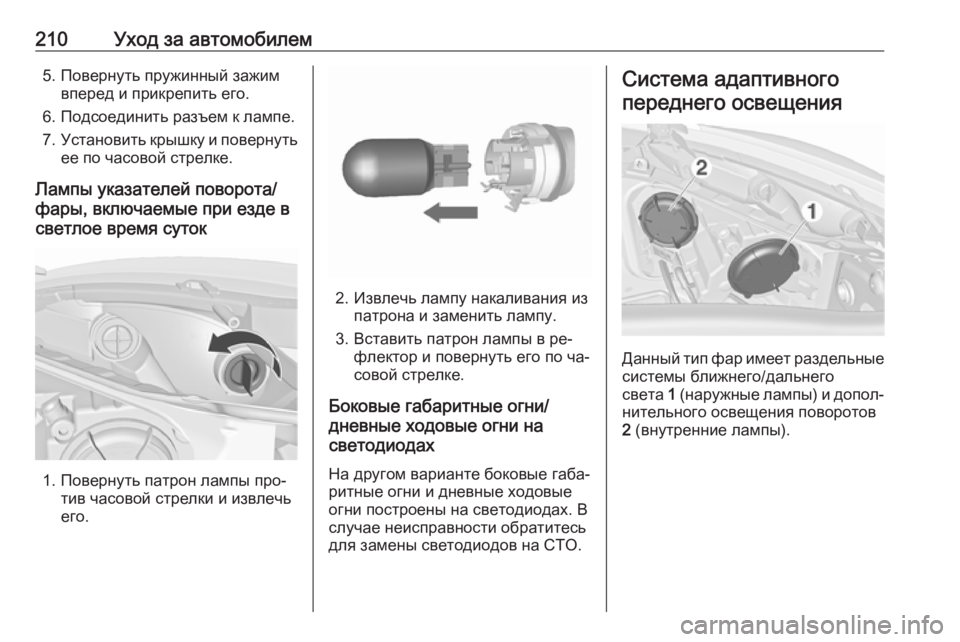

210Уход за автомобилем5. Повернуть пружинный зажимвперед и прикрепить его.
6. Подсоединить разъем к лампе.
7. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.
2. Извлечь лампу накаливания из патрона и заменить лампу.
3. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.
Боковые габаритные огни/
дневные ходовые огни на
светодиодах
На другом варианте боковые габа‐
ритные огни и дневные ходовые
огни построены на светодиодах. В
случае неисправности обратитесь
для замены светодиодов на СТО.
Система адаптивного
переднего освещения
Данный тип фар имеет раздельные системы ближнего/дальнего
света 1 (наружные лампы) и допол‐
нительного освещения поворотов
2 (внутренние лампы).

Уход за автомобилем211Фары ближнего света/дальнего
света
1. Повернуть колпачок 1 против
часовой стрелки и извлечь его.
2. Поверните патрон лампы по ча‐
совой стрелке и освободите
его. Выньте патрон лампы из
отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
против часовой стрелки.
6. Установить крышку и повернуть
ее по часовой стрелке.
Система освещения поворотов
1. Поверните защитную крышку 2
против часовой стрелки и уда‐
лите ее.

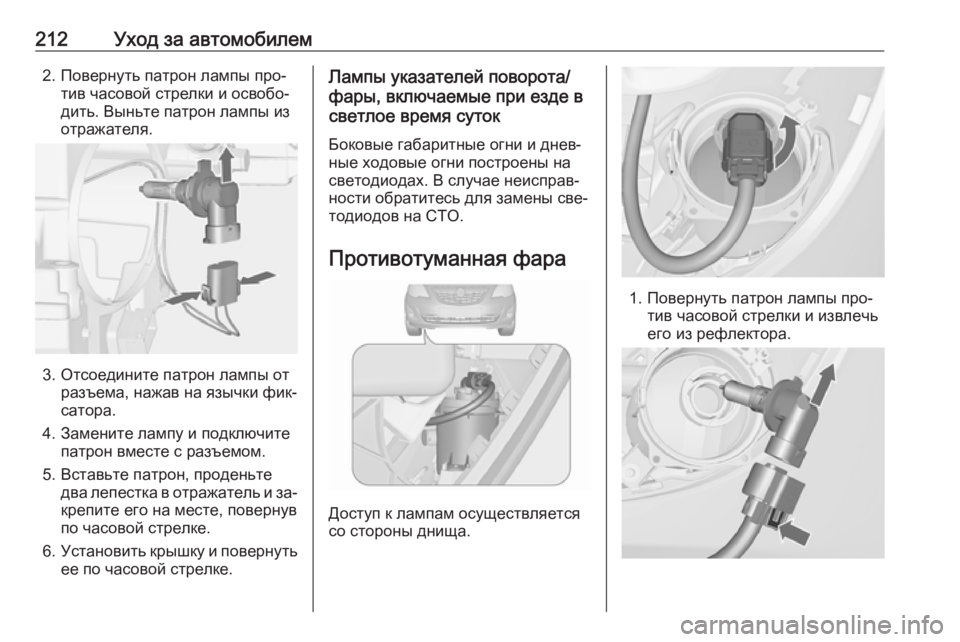

212Уход за автомобилем2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐дить. Выньте патрон лампы изотражателя.
3. Отсоедините патрон лампы от разъема, нажав на язычки фик‐
сатора.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток
Боковые габаритные огни и днев‐
ные ходовые огни построены на
светодиодах. В случае неисправ‐
ности обратитесь для замены све‐
тодиодов на СТО.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.

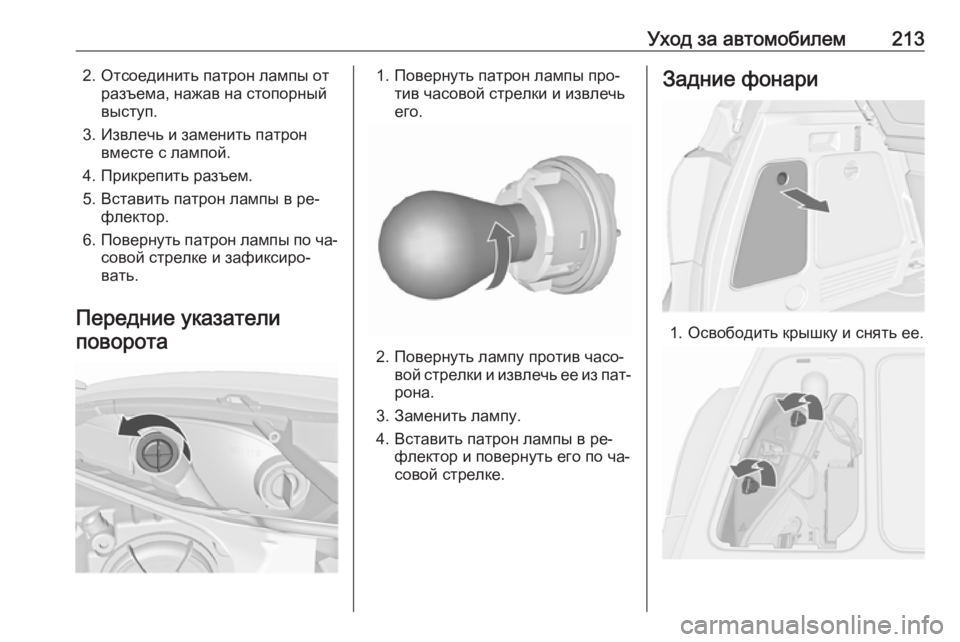

Уход за автомобилем2132. Отсоединить патрон лампы отразъема, нажав на стопорный
выступ.
3. Извлечь и заменить патрон вместе с лампой.
4. Прикрепить разъем.
5. Вставить патрон лампы в ре‐ флектор.
6. Повернуть патрон лампы по ча‐
совой стрелке и зафиксиро‐
вать.
Передние указатели поворота1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.
2. Повернуть лампу против часо‐ вой стрелки и извлечь ее из пат‐
рона.
3. Заменить лампу. 4. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.
Задние фонари
1. Освободить крышку и снять ее.

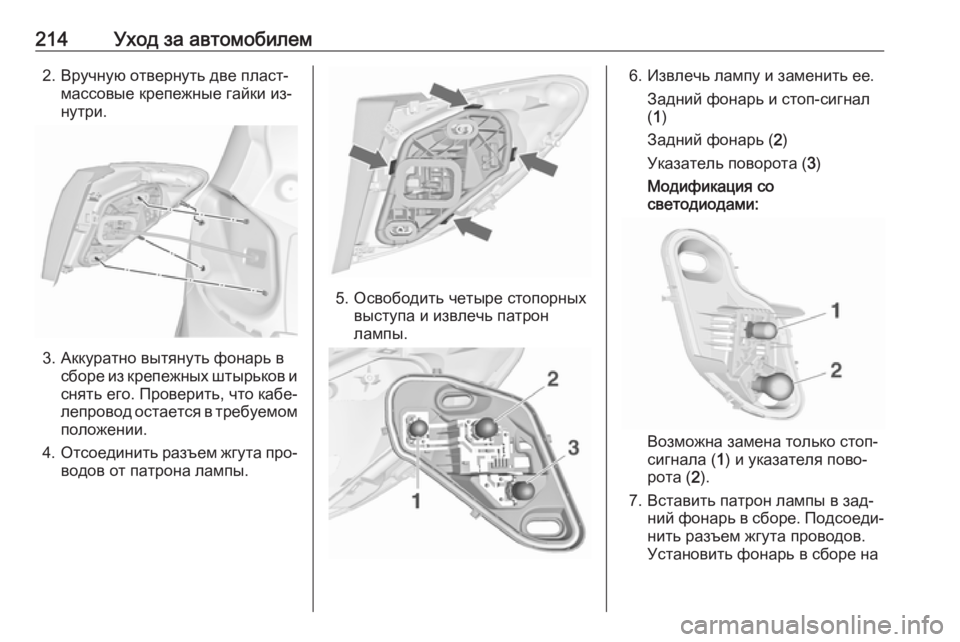

214Уход за автомобилем2. Вручную отвернуть две пласт‐массовые крепежные гайки из‐
нутри.
3. Аккуратно вытянуть фонарь в сборе из крепежных штырьков и
снять его. Проверить, что кабе‐
лепровод остается в требуемом положении.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Освободить четыре стопорных выступа и извлечь патрон
лампы.
6. Извлечь лампу и заменить ее.
Задний фонарь и стоп-сигнал
( 1 )
Задний фонарь ( 2)
Указатель поворота ( 3)
Модификация со
светодиодами:
Возможна замена только стоп-
сигнала ( 1) и указателя пово‐
рота ( 2).
7. Вставить патрон лампы в зад‐ ний фонарь в сборе. Подсоеди‐
нить разъем жгута проводов.
Установить фонарь в сборе на

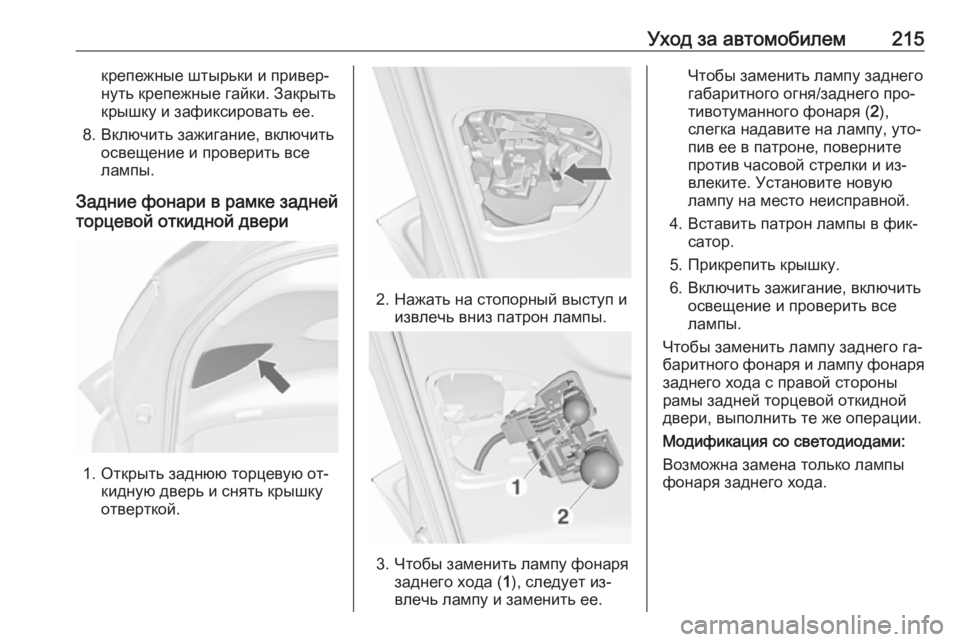

Уход за автомобилем215крепежные штырьки и привер‐
нуть крепежные гайки. Закрыть
крышку и зафиксировать ее.
8. Включить зажигание, включить освещение и проверить все
лампы.
Задние фонари в рамке задней
торцевой откидной двери
1. Открыть заднюю торцевую от‐ кидную дверь и снять крышку
отверткой.
2. Нажать на стопорный выступ и извлечь вниз патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода ( 1), следует из‐
влечь лампу и заменить ее.
Чтобы заменить лампу заднего
габаритного огня/заднего про‐
тивотуманного фонаря ( 2),
слегка надавите на лампу, уто‐
пив ее в патроне, поверните
против часовой стрелки и из‐
влеките. Установите новую
лампу на место неисправной.
4. Вставить патрон лампы в фик‐ сатор.
5. Прикрепить крышку.
6. Включить зажигание, включить освещение и проверить все
лампы.
Чтобы заменить лампу заднего га‐
баритного фонаря и лампу фонаря заднего хода с правой стороны
рамы задней торцевой откидной
двери, выполнить те же операции.
Модификация со светодиодами:
Возможна замена только лампы
фонаря заднего хода.

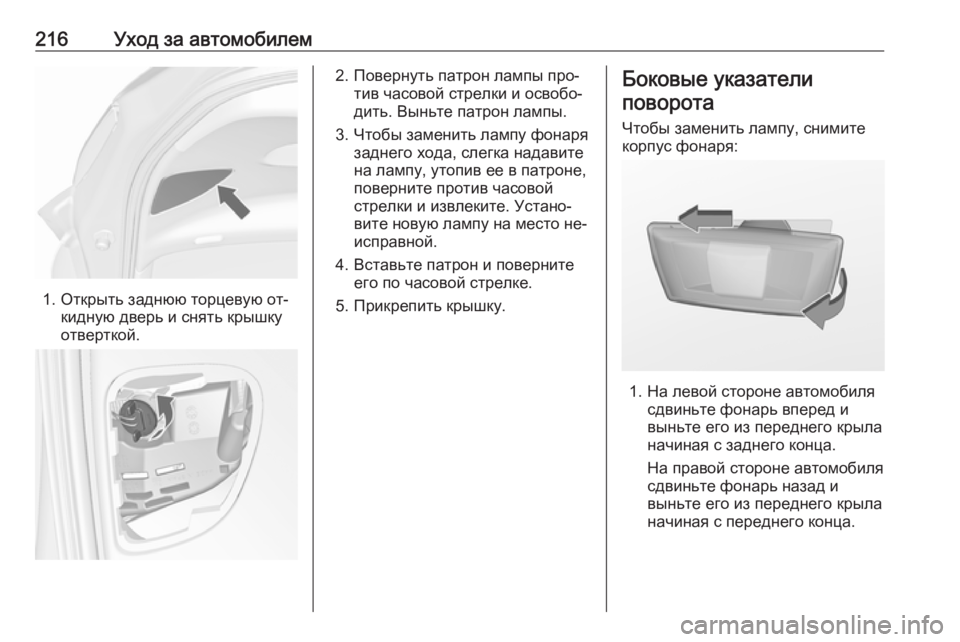

216Уход за автомобилем
1. Открыть заднюю торцевую от‐кидную дверь и снять крышку
отверткой.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода, слегка надавите
на лампу, утопив ее в патроне,
поверните против часовой стрелки и извлеките. Устано‐
вите новую лампу на место не‐
исправной.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Прикрепить крышку.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. На левой стороне автомобиля сдвиньте фонарь вперед и
выньте его из переднего крыла
начиная с заднего конца.
На правой стороне автомобиля
сдвиньте фонарь назад и
выньте его из переднего крыла
начиная с переднего конца.

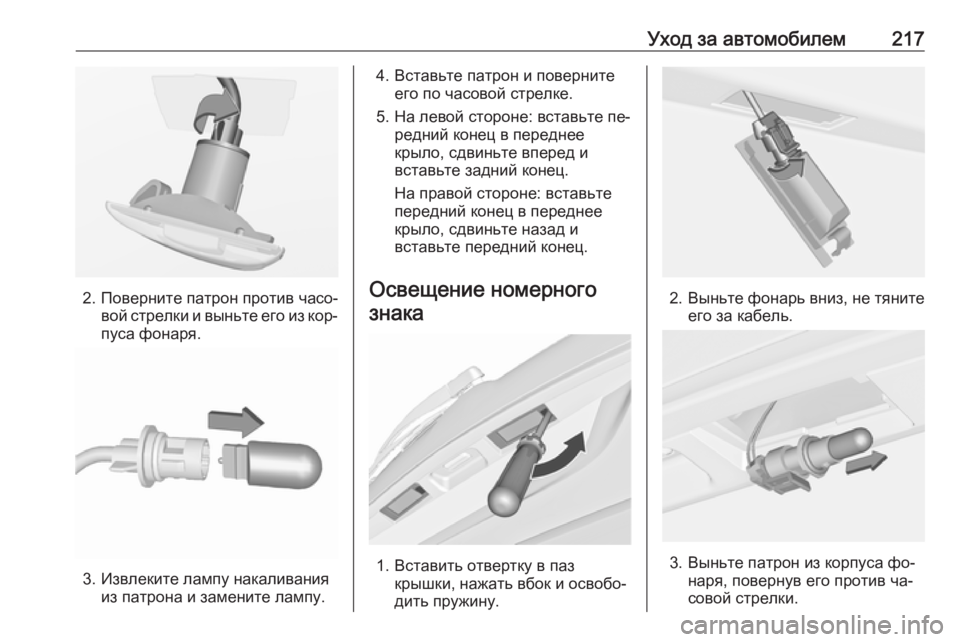

Уход за автомобилем217
2. Поверните патрон против часо‐вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. На левой стороне: вставьте пе‐ редний конец в переднее
крыло, сдвиньте вперед и
вставьте задний конец.
На правой стороне: вставьте
передний конец в переднее
крыло, сдвиньте назад и
вставьте передний конец.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фо‐наря, повернув его против ча‐
совой стрелки.

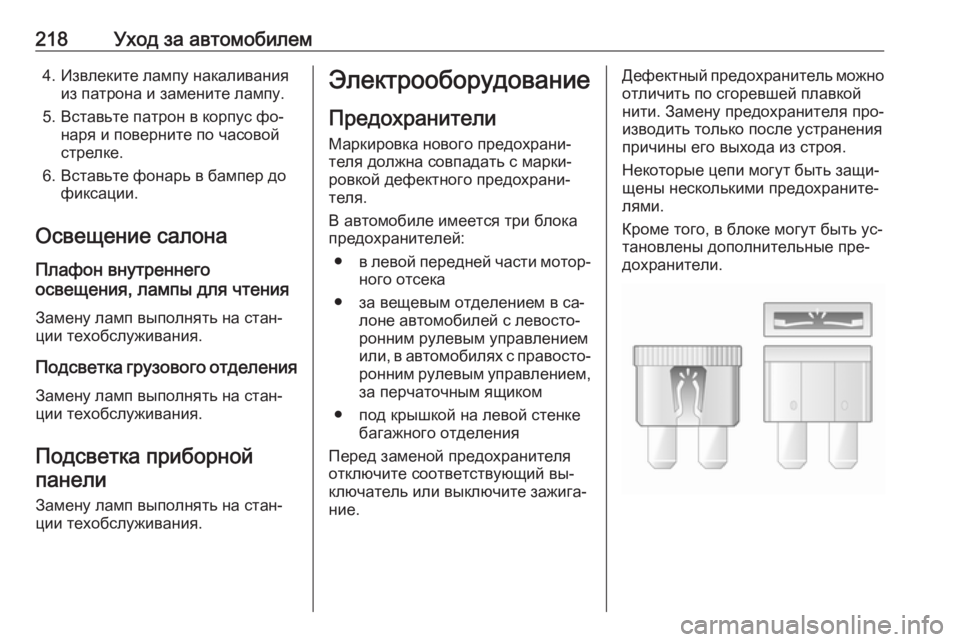

218Уход за автомобилем4. Извлеките лампу накаливанияиз патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в са‐ лоне автомобилей с левосто‐
ронним рулевым управлением
или, в автомобилях с правосто‐ ронним рулевым управлением,
за перчаточным ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устраненияпричины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
