OPEL MOKKA 2014.5 Priručnik za vlasnika (in Croatian)

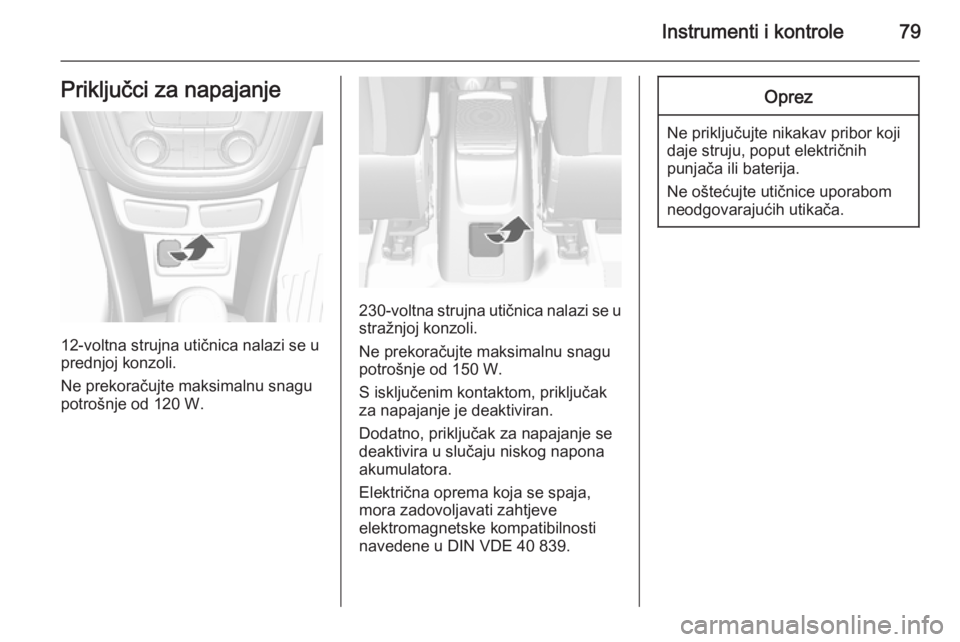

Instrumenti i kontrole79Priključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
230-voltna strujna utičnica nalazi se u
stražnjoj konzoli.
Ne prekoračujte maksimalnu snagu potrošnje od 150 W.
S isključenim kontaktom, priključak
za napajanje je deaktiviran.
Dodatno, priključak za napajanje se
deaktivira u slučaju niskog napona akumulatora.
Električna oprema koja se spaja,
mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Oprez
Ne priključujte nikakav pribor koji
daje struju, poput električnih
punjača ili baterija.
Ne oštećujte utičnice uporabom
neodgovarajućih utikača.

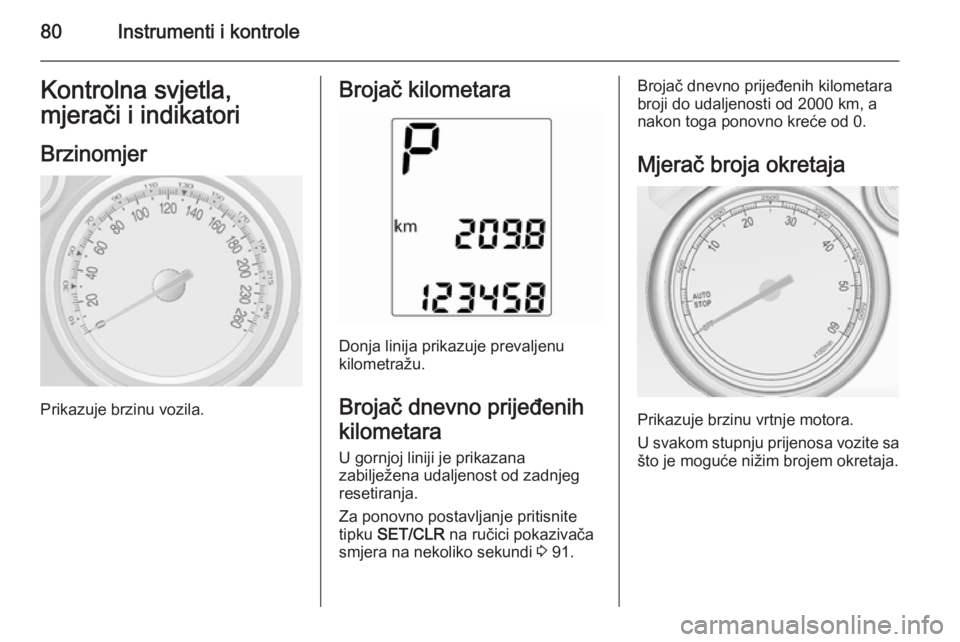

80Instrumenti i kontroleKontrolna svjetla,
mjerači i indikatori
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Donja linija prikazuje prevaljenu
kilometražu.
Brojač dnevno prijeđenih
kilometara U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg resetiranja.
Za ponovno postavljanje pritisnite
tipku SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 91.
Brojač dnevno prijeđenih kilometara
broji do udaljenosti od 2000 km, a
nakon toga ponovno kreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.

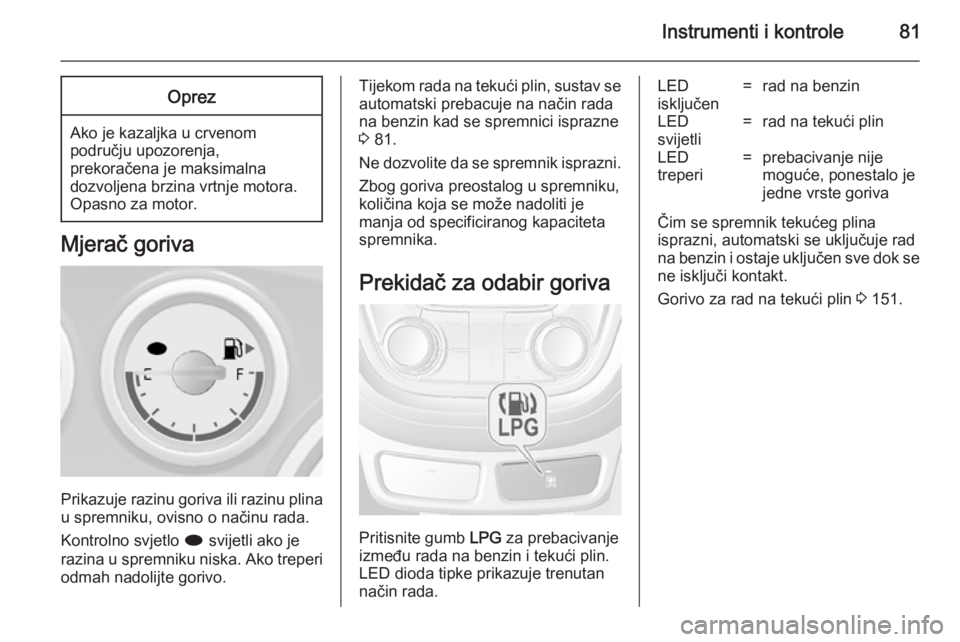

Instrumenti i kontrole81Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku, ovisno o načinu rada.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Tijekom rada na tekući plin, sustav se
automatski prebacuje na način rada
na benzin kad se spremnici isprazne
3 81.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritisnite gumb LPG za prebacivanje
između rada na benzin i tekući plin.
LED dioda tipke prikazuje trenutan
način rada.
LED
isključen=rad na benzinLED
svijetli=rad na tekući plinLED
treperi=prebacivanje nije
moguće, ponestalo je
jedne vrste goriva
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Gorivo za rad na tekući plin 3 151.

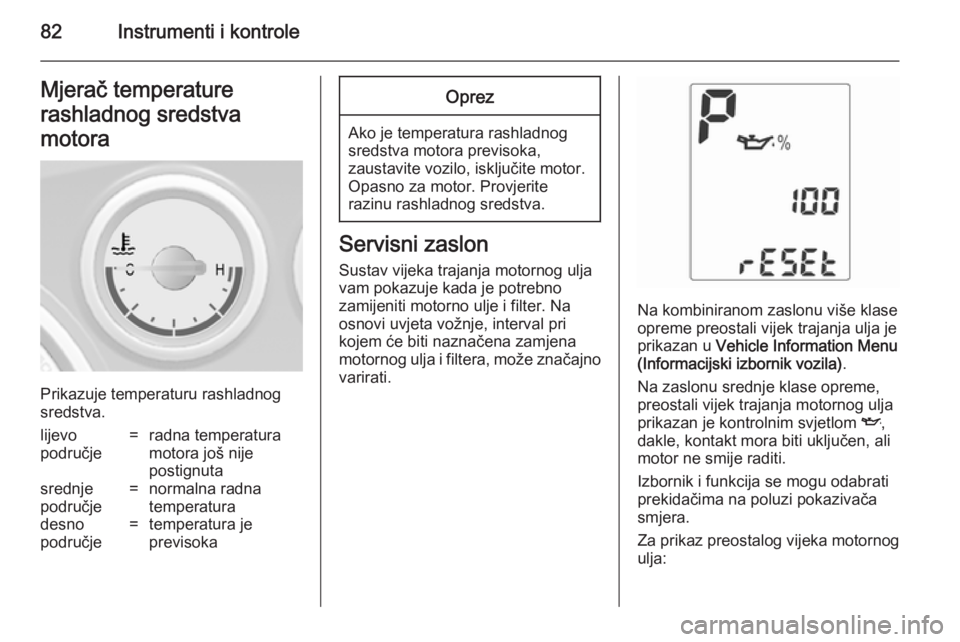

82Instrumenti i kontroleMjerač temperature
rashladnog sredstva
motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo
područje=radna temperatura
motora još nije
postignutasrednje
područje=normalna radna
temperaturadesno
područje=temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Na kombiniranom zaslonu više klase
opreme preostali vijek trajanja ulja je
prikazan u Vehicle Information Menu
(Informacijski izbornik vozila) .
Na zaslonu srednje klase opreme,
preostali vijek trajanja motornog ulja
prikazan je kontrolnim svjetlom I,
dakle, kontakt mora biti uključen, ali
motor ne smije raditi.
Izbornik i funkcija se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Za prikaz preostalog vijeka motornog
ulja:

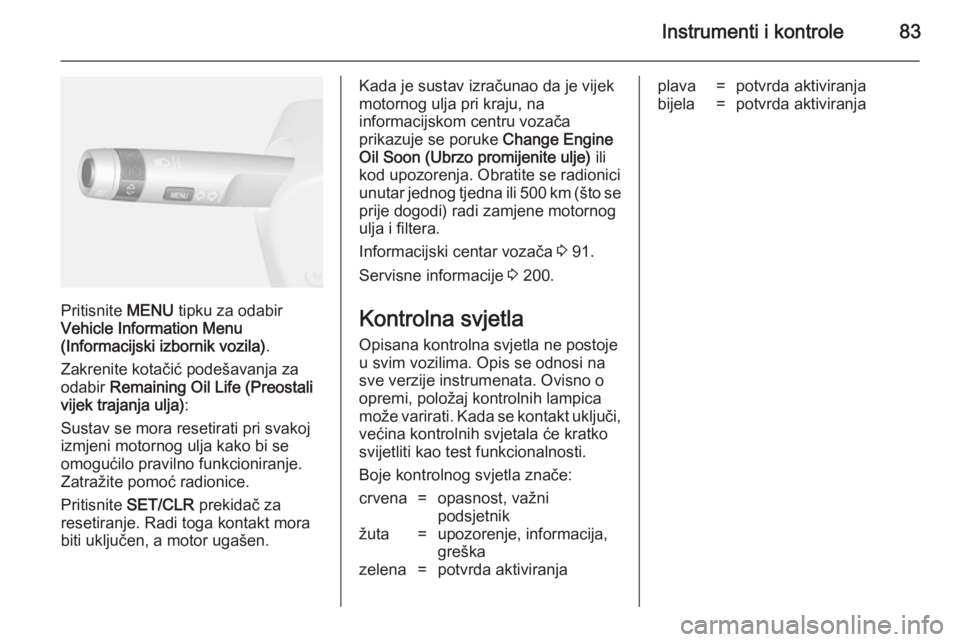

Instrumenti i kontrole83
Pritisnite MENU tipku za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) :
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Pritisnite SET/CLR prekidač za
resetiranje. Radi toga kontakt mora
biti uključen, a motor ugašen.
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruke Change Engine
Oil Soon (Ubrzo promijenite ulje) ili
kod upozorenja. Obratite se radionici
unutar jednog tjedna ili 500 km (što se
prije dogodi) radi zamjene motornog
ulja i filtera.
Informacijski centar vozača 3 91.
Servisne informacije 3 200.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi, većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni
podsjetnikžuta=upozorenje, informacija, greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja

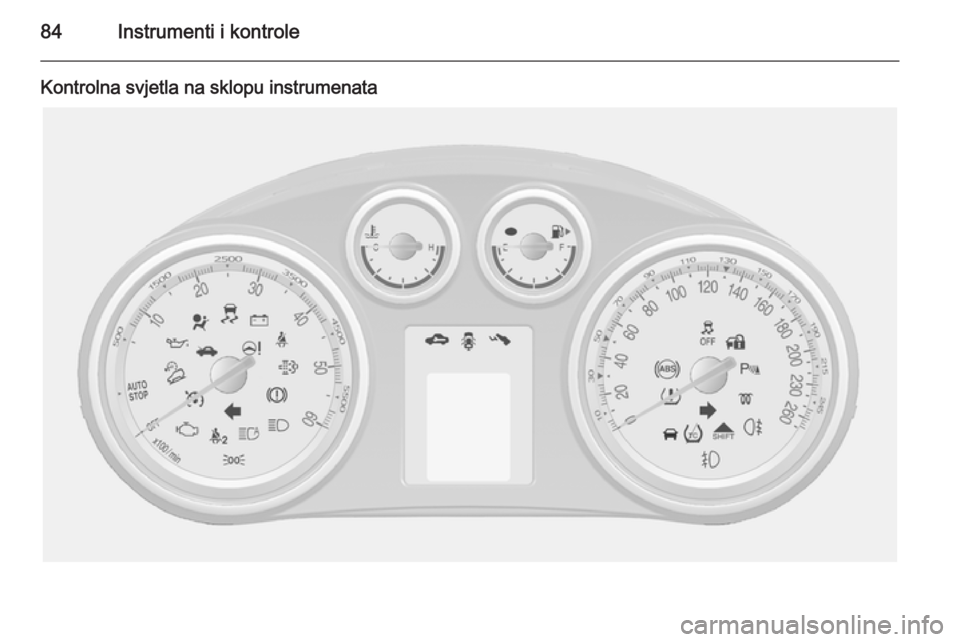

84Instrumenti i kontrole
Kontrolna svjetla na sklopu instrumenata

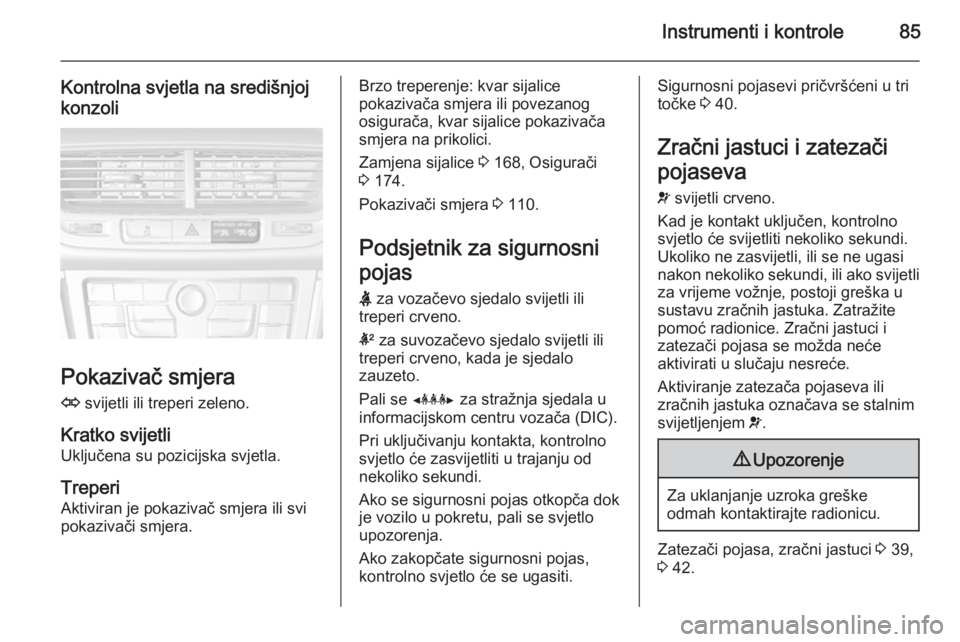

Instrumenti i kontrole85
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 168, Osigurači
3 174.
Pokazivači smjera 3 110.
Podsjetnik za sigurnosni
pojas X za vozačevo sjedalo svijetli ili
treperi crveno.
k za suvozačevo sjedalo svijetli ili
treperi crveno, kada je sjedalo
zauzeto.
Pali se Y za stražnja sjedala u
informacijskom centru vozača (DIC).
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti u trajanju od
nekoliko sekundi.
Ako se sigurnosni pojas otkopča dok je vozilo u pokretu, pali se svjetlo
upozorenja.
Ako zakopčate sigurnosni pojas,
kontrolno svjetlo će se ugasiti.Sigurnosni pojasevi pričvršćeni u tri
točke 3 40.
Zračni jastuci i zatezači
pojaseva v svijetli crveno.
Kad je kontakt uključen, kontrolno
svjetlo će svijetliti nekoliko sekundi. Ukoliko ne zasvijetli, ili se ne ugasinakon nekoliko sekundi, ili ako svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 39,
3 42.

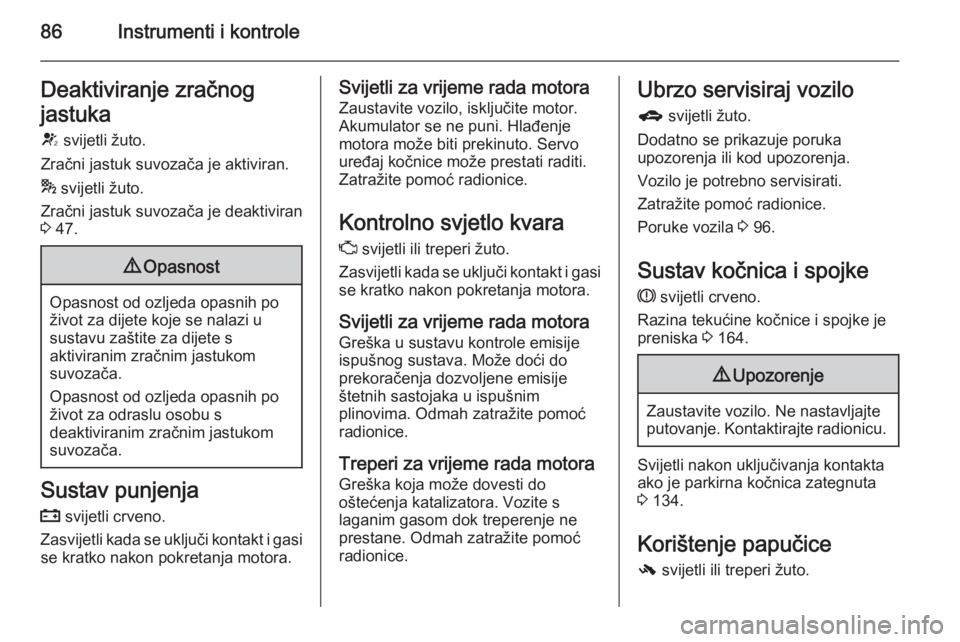

86Instrumenti i kontroleDeaktiviranje zračnog
jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 47.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator se ne puni. Hlađenje
motora može biti prekinuto. Servo
uređaj kočnice može prestati raditi.
Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.Ubrzo servisiraj vozilo
g svijetli žuto.
Dodatno se prikazuje poruka
upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 96.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 164.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je parkirna kočnica zategnuta
3 134.
Korištenje papučice - svijetli ili treperi žuto.

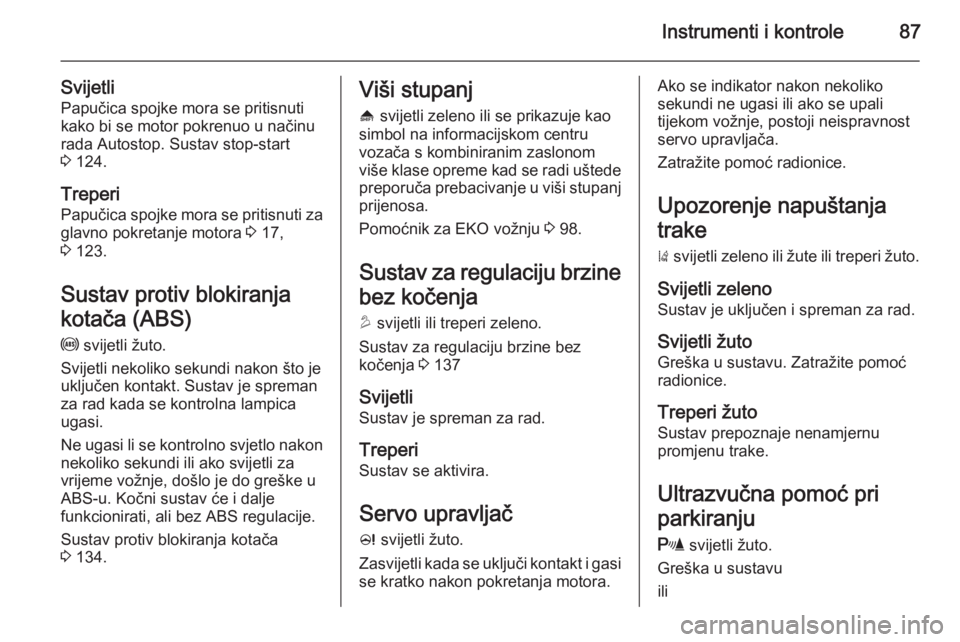

Instrumenti i kontrole87
SvijetliPapučica spojke mora se pritisnutikako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 124.
Treperi
Papučica spojke mora se pritisnuti za glavno pokretanje motora 3 17,
3 123.
Sustav protiv blokiranja
kotača (ABS) u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 134.Viši stupanj
[ svijetli zeleno ili se prikazuje kao
simbol na informacijskom centru
vozača s kombiniranim zaslonom
više klase opreme kad se radi uštede preporuča prebacivanje u viši stupanj
prijenosa.
Pomoćnik za EKO vožnju 3 98.
Sustav za regulaciju brzine
bez kočenja u svijetli ili treperi zeleno.
Sustav za regulaciju brzine bez
kočenja 3 137
Svijetli Sustav je spreman za rad.
Treperi Sustav se aktivira.
Servo upravljač
c svijetli žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Ako se indikator nakon nekoliko
sekundi ne ugasi ili ako se upali
tijekom vožnje, postoji neispravnost
servo upravljača.
Zatražite pomoć radionice.
Upozorenje napuštanja
trake
) svijetli zeleno ili žute ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.
Svijetli žuto
Greška u sustavu. Zatražite pomoć
radionice.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
ili

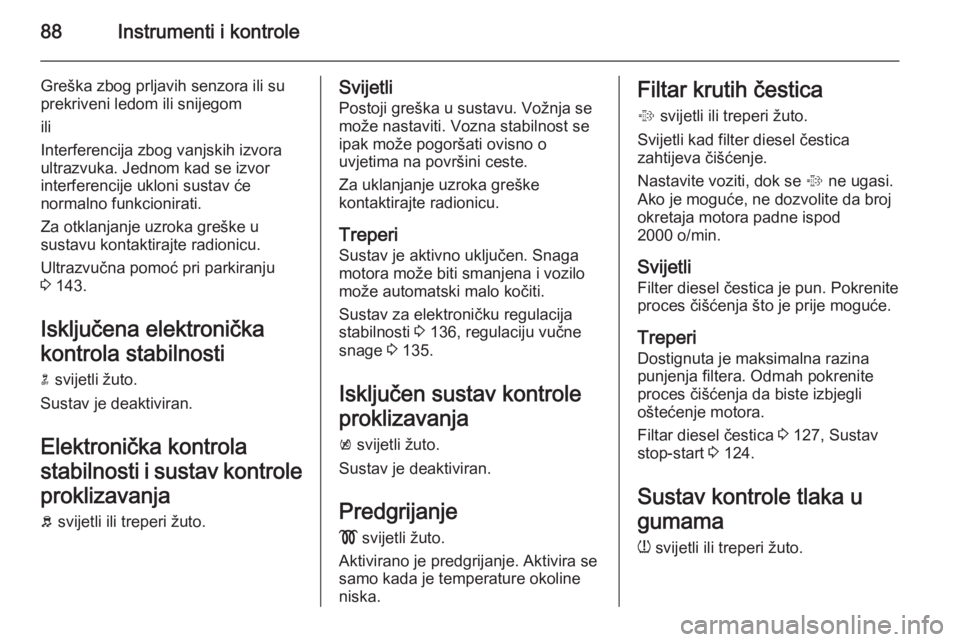

88Instrumenti i kontrole
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 143.
Isključena elektronička
kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanjab svijetli ili treperi žuto.Svijetli
Postoji greška u sustavu. Vožnja se
može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 136, regulaciju vučne
snage 3 135.
Isključen sustav kontrole proklizavanja k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se samo kada je temperature okoline
niska.Filtar krutih čestica
% svijetli ili treperi žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj okretaja motora padne ispod
2000 o/min.
Svijetli Filter diesel čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi Dostignuta je maksimalna razina
punjenja filtera. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar diesel čestica 3 127, Sustav
stop-start 3 124.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
