Instrumenti i komande89
Odmah otkloniti uzrok kvara u
servisu.
Spoljašnje osvetljenje
8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 106.
Dugo svetlo
C svetli plavom bojom.
Svetli kada je uključeno dugo svetlo ili tokom davanja svetlosnog signala(ablenda) prednjih svetala 3 107, ili
kada je dugo svetlo uključeno preko
pomoći dugim svetlima kod
adaptivnog prednjeg osvetljavanja
3 109.
Adaptivno prednje
osvetljavanje
f svetli ili trepti žutom bojom.
Svetli Adaptivnom prednjem osvetljavanju
potreban je servis.Potražite pomoć servisne radionice.
Adaptivno prednje osvetljavanje
3 109.
Trepti
Sistem prekopčava na simetrično
oboreno svetlo.
Kontrolna lampica f trepti oko
4 sekunde nakon uključivanja
kontakta kao podsetnik da je sistem
prekopčan 3 108.
Automatska regulacija svetla 3 106.
Svetla za maglu > svetli zelenom bojom.
Uključena su prednja svetla za maglu
3 111.
Zadnje svetlo za maglu
r svetli žutom bojom.
Zadnje svetlo za maglu je uključeno
3 112.
Tempomat
m svetli belom ili zelenom bojom.Svetli belom bojom
Sistem je uključen.
Svetli zelenom bojom
Tempomat je aktivan.
Tempomat 3 139.
Detektovano vozilo ispred
A svetli zelenom bojom.
U istoj saobraćajnoj traci detektovano je vozilo ispred.
Upozorenje o čeonom sudaru 3 141.
Otvoren poklopac
motornog prostora / se pali kada je poklopac motornog
prostora otvoren na vozilima sa
sistemom za
zaustavljanje i pokretanje.
Sistem za zaustavljanje i pokretanje
3 126.
Otvorena vrata h svetli crvenom bojom.

90Instrumenti i komande
Otvorena su vrata ili peta vrata.Informacioni displeji
Informacioni centar za
vozača Informacioni centar za vozača (DIC)
se nalazi na instrument tabli između
brzinomera i obrtomera. Dostupno je
kao prostiji displej ili složeniji
kombinovani displej.
Prostiji displej prikazuje:
■ pokazivač ukupne kilometraže,
■ brojač dnevno pređenog puta,
■ neke kontrolne lampice,
■ informacije o vozilu,
■ informacije o putu/gorivu,
■ poruke vozila kao kodne brojeve 3 95.
U složenijem kombinovanom displeju
stranice menija mogu se birati
pritiskom na dugme MENU. Simboli
menija označeni su u gornjem redu displeja:
■ X Vehicle Information Menu
(Informacioni meni vozila)
■ W Trip/Fuel Information Menu
(Informacioni meni Put/Gorivo)
■ s ECO Information Menu
(Informacioni meni ECO)

Instrumenti i komande91
Neke prikazane funkcije se razlikujukada se vozilo kreće ili miruje. Neke
funkcije mogu da se koriste samo
kada se vozilo kreće.
Personalizacija vozila 3 101.
Memorisana podešavanja 3 21.
Biranje menija i funkcija Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
Pritisnuti MENU dugme za
prebacivanje između menija ili za
povratak iz podmenija na sledeći veći nivo menija.
Okrenuti točkić za podešavanje za
označavanje opcije ili za podešavanje
brojčane vrednosti.
Pritisnuti SET/CLR dugme za biranje
funkcije ili za potvrđivanje poruke.
Vehicle Information Menu(Informacioni meni vozila)
Pritisnuti dugme MENU za biranje
opcije Vehicle Information Menu
(Informacioni meni vozila) ili izabrati
X na složenijem kombinovanom
displeju.
Okrenuti točkić za podešavanje za biranje jednog od podmenija.
Pritisnuti SET/CLR dugme za
potvrdu.
Sledite uputstva data u podmenijima.
Mogući pod-meniji mogu biti, zavisno od verzije:
■ Unit (Jedinica mere) : prikazane
jedinice se mogu menjati
■ Tyre Pressure (Pritisak u
pneumaticima) : provera pritiska u
svim pneumaticima tokom vožnje
3 183
■ Remaining Oil Life (Preostali vek
ulja) : ukazuje na potrebu za
zamenom motornog ulja i filtera
3 81

92Instrumenti i komande
■Traffic Sign Assistant (Detekcija
saobraćajnih znakova) : prikazuje
detektovane saobraćajne znakove
za trenutnu deonicu putanje
3 148
■ Speed Warning (Upozorenje za
brzinu) : ako se prekorači prethodno
podešena brzina, aktivira se
zvučno upozorenje
Opcije i obaveštenja se mogu
razlikovati između prostijeg i
složenijeg kombinovanog displeja.
Trip/Fuel Information Menu (Informacioni meni Put/Gorivo) Pritisnuti dugme MENU za biranje
opcije Trip/Fuel Information Menu
(Informacioni meni Put/Gorivo) ili
izabrati W na složenijem
kombinovanom displeju.
Okrenuti točkić za podešavanje za
biranje jednog od podmenija.
Pritisnuti SET/CLR dugme za
potvrdu.
■ Merač pređenog puta 1
■ Merač pređenog puta 2
■ Digitalna brzinaBrojač dnevno pređenog puta 2 i
digitalna brzina su dostupni samo kod
vozila sa složenijim kombinovanim displejom.
Kod vozila sa trip kompjuterom
dostupno je više menija.
Opcije i obaveštenja se mogu
razlikovati između prostijeg i
složenijeg kombinovanog displeja.
Informacioni meni puta/goriva, Trip kompjuter 3 98.
ECO Information Menu
(Informacioni meni ECO)
Pritisnuti dugme MENU za biranje
opcije s u gornjem redu složenijeg
kombinovanog displeja.
Okrenuti točkić za podešavanje za
biranje jednog od podmenija.
Pritisnuti SET/CLR dugme za
potvrdu.Podmeniji su:
■ Shift indication (Indikator stepena
prenosa) : Trenutni stepen prenosa
je označen unutar strelice. Gornji
grafički simbol preporučuje
prebacivanje u viši stepen prenosa
radi uštede goriva.
Eco index display (Displej indeksa ekonomičnosti) : Trenutna
potrošnja goriva je označena na
segmentnom displeju. U cilju
ekonomične vožnje, prilagoditi
karakteristike vožnje kako bi
popunjeni segmenti uvek bili u ECO
oblasti. Što je više popunjenih
segmenata, veća je potrošnja

Instrumenti i komande93
goriva. Istovremeno se prikazuje
trenutna vrednost potrošnje.
■ Top Consumers (Najveći
potrošači) : Lista trenutno
uključenih najvećih potrošača koji
povećavaju udobnost (prikazani su
opadajućim redosledom).
Označena je potencijalna ušteda goriva. Isključeni potrošač nestaje
sa liste i vrednost potrošnje se
ažurira.
■ Economy Trend (Trend
ekonomičnosti) : Prikaz prosečne
dinamike potrošnje na udaljenosti
od 50 km. Popunjeni segmenti
prikazuju potrošnju u koracima od
5 km i pokazuju uticaj topografije ili
stila vožnje na potrošnju goriva.
Grafički informacioni
displej, Informacioni displej u boji
Zavisno od konfiguracije vozila, ona
mogu imati
grafički informacioni displej ili
informacioni displej u boji.
Informacioni displej se nalazi na
instrument tabli iznad Infotainment
sistema.
Grafički Informacioni displej

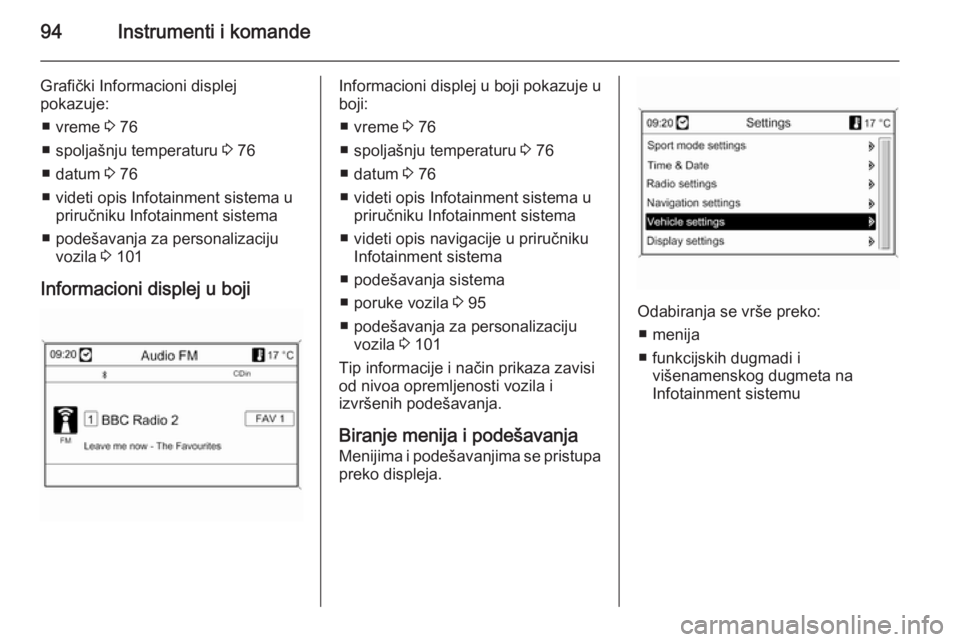

94Instrumenti i komande
Grafički Informacioni displej
pokazuje:
■ vreme 3 76
■ spoljašnju temperaturu 3 76
■ datum 3 76
■ videti opis Infotainment sistema u priručniku Infotainment sistema
■ podešavanja za personalizaciju vozila 3 101
Informacioni displej u bojiInformacioni displej u boji pokazuje u
boji:
■ vreme 3 76
■ spoljašnju temperaturu 3 76
■ datum 3 76
■ videti opis Infotainment sistema u priručniku Infotainment sistema
■ videti opis navigacije u priručniku Infotainment sistema
■ podešavanja sistema
■ poruke vozila 3 95
■ podešavanja za personalizaciju vozila 3 101
Tip informacije i način prikaza zavisi
od nivoa opremljenosti vozila i
izvršenih podešavanja.
Biranje menija i podešavanja
Menijima i podešavanjima se pristupa preko displeja.
Odabiranja se vrše preko:
■ menija
■ funkcijskih dugmadi i višenamenskog dugmeta na
Infotainment sistemu

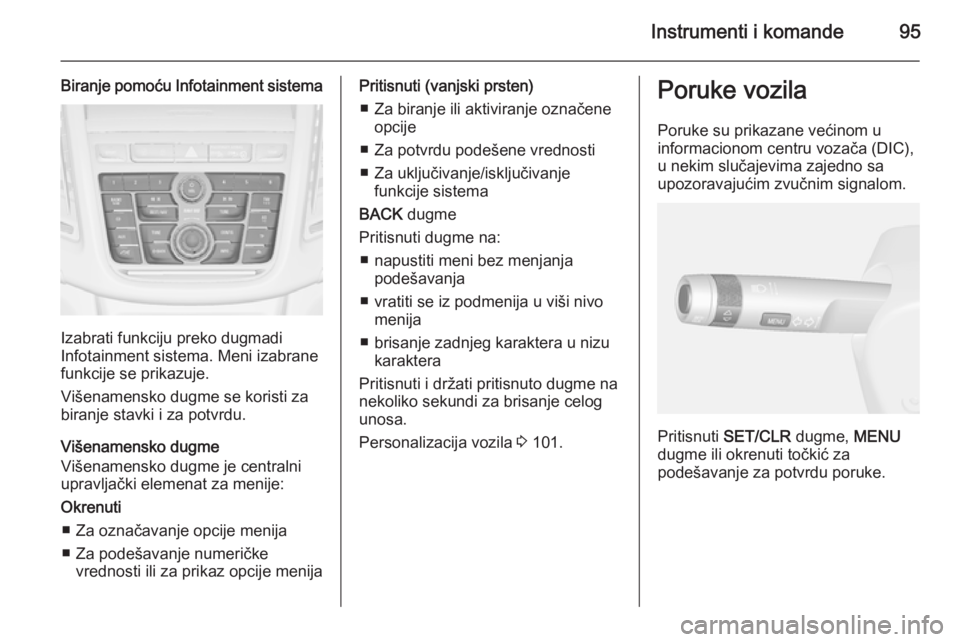

Instrumenti i komande95
Biranje pomoću Infotainment sistema
Izabrati funkciju preko dugmadi
Infotainment sistema. Meni izabrane
funkcije se prikazuje.
Višenamensko dugme se koristi za
biranje stavki i za potvrdu.
Višenamensko dugme
Višenamensko dugme je centralni
upravljački elemenat za menije:
Okrenuti ■ Za označavanje opcije menija
■ Za podešavanje numeričke vrednosti ili za prikaz opcije menija
Pritisnuti (vanjski prsten)
■ Za biranje ili aktiviranje označene opcije
■ Za potvrdu podešene vrednosti
■ Za uključivanje/isključivanje funkcije sistema
BACK dugme
Pritisnuti dugme na: ■ napustiti meni bez menjanja podešavanja
■ vratiti se iz podmenija u viši nivo menija
■ brisanje zadnjeg karaktera u nizu karaktera
Pritisnuti i držati pritisnuto dugme na
nekoliko sekundi za brisanje celog unosa.
Personalizacija vozila 3 101.Poruke vozila
Poruke su prikazane većinom u
informacionom centru vozača (DIC),
u nekim slučajevima zajedno sa
upozoravajućim zvučnim signalom.
Pritisnuti SET/CLR dugme, MENU
dugme ili okrenuti točkić za
podešavanje za potvrdu poruke.

96Instrumenti i komande

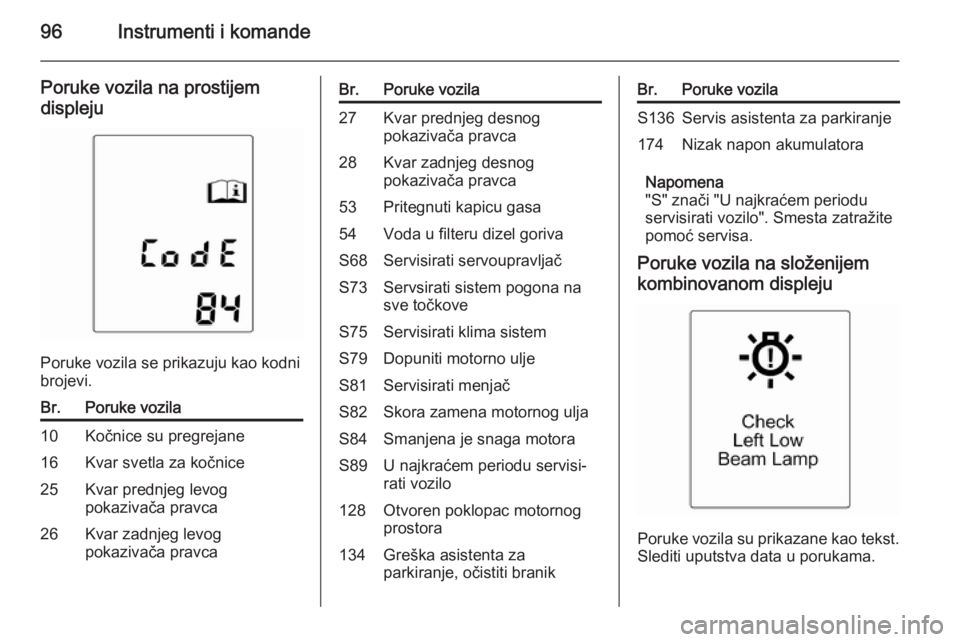

Poruke vozila na prostijem
displeju
Poruke vozila se prikazuju kao kodni
brojevi.
Br.Poruke vozila10Kočnice su pregrejane16Kvar svetla za kočnice25Kvar prednjeg levog
pokazivača pravca26Kvar zadnjeg levog
pokazivača pravcaBr.Poruke vozila27Kvar prednjeg desnog
pokazivača pravca28Kvar zadnjeg desnog
pokazivača pravca53Pritegnuti kapicu gasa54Voda u filteru dizel gorivaS68Servisirati servoupravljačS73Servsirati sistem pogona na
sve točkoveS75Servisirati klima sistemS79Dopuniti motorno uljeS81Servisirati menjačS82Skora zamena motornog uljaS84Smanjena je snaga motoraS89U najkraćem periodu servisi‐
rati vozilo128Otvoren poklopac motornog
prostora134Greška asistenta za
parkiranje, očistiti branikBr.Poruke vozilaS136Servis asistenta za parkiranje174Nizak napon akumulatora
Napomena
"S" znači "U najkraćem periodu
servisirati vozilo". Smesta zatražite
pomoć servisa.
Poruke vozila na složenijem
kombinovanom displeju
Poruke vozila su prikazane kao tekst.
Slediti uputstva data u porukama.

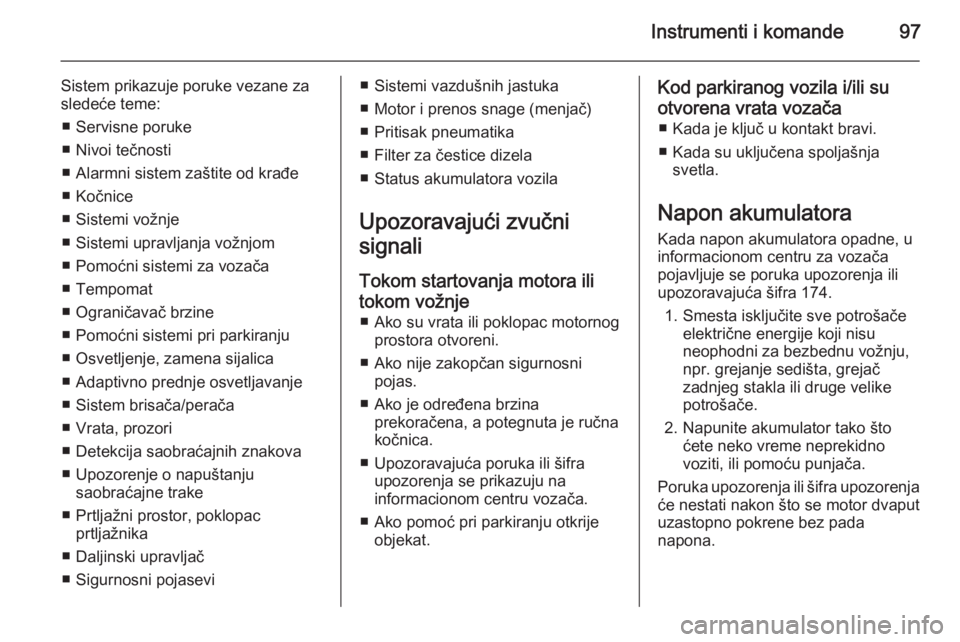

Instrumenti i komande97
Sistem prikazuje poruke vezane za
sledeće teme:
■ Servisne poruke
■ Nivoi tečnosti
■ Alarmni sistem zaštite od krađe
■ Kočnice
■ Sistemi vožnje
■ Sistemi upravljanja vožnjom
■ Pomoćni sistemi za vozača
■ Tempomat
■ Ograničavač brzine
■ Pomoćni sistemi pri parkiranju
■ Osvetljenje, zamena sijalica
■ Adaptivno prednje osvetljavanje
■ Sistem brisača/perača
■ Vrata, prozori
■ Detekcija saobraćajnih znakova
■ Upozorenje o napuštanju saobraćajne trake
■ Prtljažni prostor, poklopac prtljažnika
■ Daljinski upravljač
■ Sigurnosni pojasevi■ Sistemi vazdušnih jastuka
■ Motor i prenos snage (menjač)
■ Pritisak pneumatika
■ Filter za čestice dizela
■ Status akumulatora vozila
Upozoravajući zvučni
signali
Tokom startovanja motora ilitokom vožnje ■ Ako su vrata ili poklopac motornog prostora otvoreni.
■ Ako nije zakopčan sigurnosni pojas.
■ Ako je određena brzina prekoračena, a potegnuta je ručna
kočnica.
■ Upozoravajuća poruka ili šifra upozorenja se prikazuju na
informacionom centru vozača.
■ Ako pomoć pri parkiranju otkrije objekat.Kod parkiranog vozila i/ili su
otvorena vrata vozača ■ Kada je ključ u kontakt bravi.
■ Kada su uključena spoljašnja svetla.
Napon akumulatora Kada napon akumulatora opadne, u
informacionom centru za vozača pojavljuje se poruka upozorenja ili
upozoravajuća šifra 174.
1. Smesta isključite sve potrošače električne energije koji nisu
neophodni za bezbednu vožnju,
npr. grejanje sedišta, grejač
zadnjeg stakla ili druge velike
potrošače.
2. Napunite akumulator tako što ćete neko vreme neprekidno
voziti, ili pomoću punjača.
Poruka upozorenja ili šifra upozorenja
će nestati nakon što se motor dvaput
uzastopno pokrene bez pada
napona.

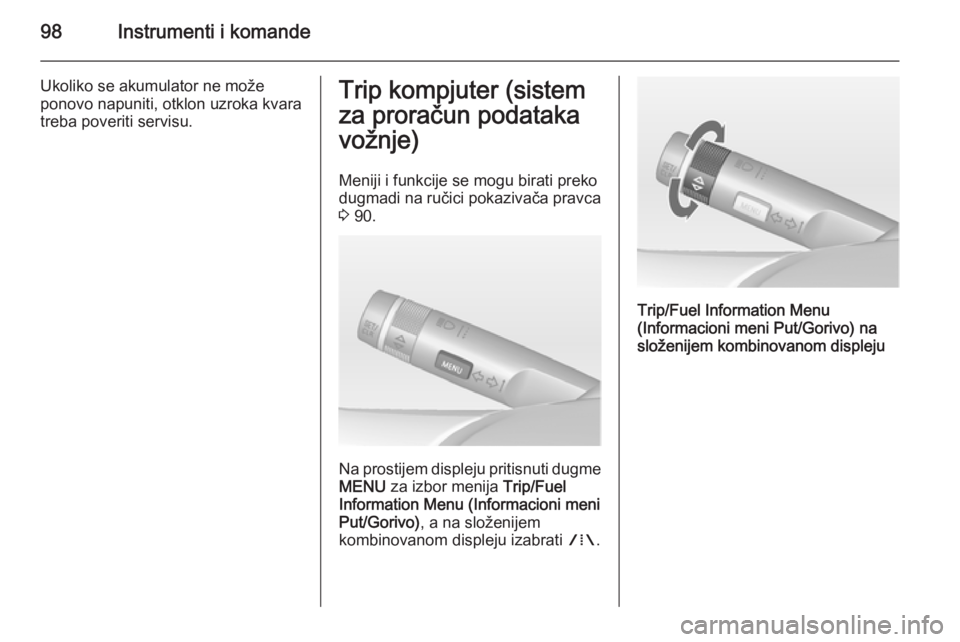

98Instrumenti i komande
Ukoliko se akumulator ne može
ponovo napuniti, otklon uzroka kvara
treba poveriti servisu.Trip kompjuter (sistem
za proračun podataka
vožnje)
Meniji i funkcije se mogu birati preko
dugmadi na ručici pokazivača pravca 3 90.
Na prostijem displeju pritisnuti dugme
MENU za izbor menija Trip/Fuel
Information Menu (Informacioni meni
Put/Gorivo) , a na složenijem
kombinovanom displeju izabrati W.
Trip/Fuel Information Menu
(Informacioni meni Put/Gorivo) na
složenijem kombinovanom displeju
