OPEL MOKKA 2014 Instruktionsbog (in Danish)

Pleje af bilen169
Nr.Strømkreds1Karrosseristyreenhed2Karrosseristyreenhed3Karrosseristyreenhed4Karrosseristyreenhed5Karrosseristyreenhed6Karrosseristyreenhed7Karrosseristyreenhed8Karrosseristyreenhed9Dørlåse10Sikkerhedsdiagnosemodul
(batteri)11Dørlåse12Klimastyring13Bagklap14Parkeringshjælp15Vognbaneskiftadvarsel,
bakspejlNr.Strømkreds16Adaptive Forward Lighting (AFL)17El-rude, fører18Regnsensor19Reserve20Rat21Gearkassestyreenhed22Cigarettænder23Reserve24Reserve25Reserve26Visning27Instrumentpanel, gruppe28Adaptive Forward Lighting (AFL)29Reserve30Reserve31Instrumentpanel, gruppe32Infotainment, ekstra, stikdåseNr.Strømkreds33Display, Infotainment-system34Onstar UHP/DAB
S/B-sikringer
Nr.Strømkreds01Reserve02Reserve03El-ruder foran04El-ruder bag05Logistikmodus06Reserve07Reserve08Reserve

170Pleje af bilenSikringsboks i lastrum
Den er placeret i venstre side af ba‐
gagerummet.
Afmonter dækslet for at få adgang til
sikringerne.
Minisikringer
Nr.Strømkreds1Sæde, lændestøtte, fører2Sæde, lændestøtte, passager3Forstærker4Påhængsstikdåse5Firehjulstræk.6Visning7Reserve8Anhænger9Reserve10Reserve11Anhænger12Navigation13Opvarmet rat14Påhængsstikdåse15Rat16Vand i brændstof-sensor

Pleje af bilen171
Nr.Strømkreds17Bakspejl18Reserve
S/B-sikringer
Nr.Strømkreds01El-betjent sæde, fører02El-betjent sæde, passager03Anhænger04Spændingsomformer05Batteri06Forlygtesprinkler07Reserve08Reserve09ReserveBilens værktøjVærktøj
Biler med lappesæt
Værktøjs- og lappesættet ligger i
højre side af lastrummet. 3 177.
Biler med reservehjul
Donkraften og værktøjet ligger i et op‐
bevaringsrum over reservehjulet i ba‐ gagerummet.
Hjulskift 3 180, reservehjul 3 182.

172Pleje af bilenHjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐
stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Dæk
Dæk af størrelse 195/70 R16 og
215/60 R17 må kun bruges som vin‐
terdæk.
Vinterdæk Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.Dækmærkning
f.eks. 215/60 R 16 95 H215=Dækbredde i mm60=Tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i %R=Bæltetype: RadialRF=Konstruktionstype: RunFlat16=Fælgdiameter i tommer95=Kodetal for bæreevne f.eks.:
95 svarer til 690 kgH=Kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q=indtil 160 km/tS=indtil 180 km/tT=indtil 190 km/tH=indtil 210 km/tV=indtil 240 km/tW=indtil 270 km/t
Dæktryk
Dæktrykket skal kontrolleres mindsthver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke
reservehjulet. Det gælder også ved
biler med overvågningssystem for
dæktrykket.
Skru ventilhætten af.
Dæktryk 3 205 og på mærkaten på
førerens dørkarm.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både som‐
mer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som
muligt.

Pleje af bilen173
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find motorens id-kode. Motordata
3 199.
2. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 205.
De dæk, der er godkendt til din bil, fremgår af EØF-overensstemmelses‐ erklæringen, der følger med bilen, el‐
ler andre nationale registreringsdoku‐
menter.
Føreren er ansvarlig for korrekt ind‐
stilling af dæktryk.9 Advarsel
For lidt luft kan føre til stærk op‐
varmning af dækkene. Dette kan resultere i indre beskadigelser,
som viser sig under store hastig‐
heder, ved at slidbanen løsner sig, og dækket punkterer.
Dæktrykovervågning
Dæktryksovervågningssystemet bru‐
ger radio- og sensorteknologi til at
kontrollere dæktryk.
Alle hjul skal være forsynet med tryk‐
følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Dæktryksovervågningssystemet
overvåger dæktrykket i dækkene og
sender dæktryksaflæsningerne til en
modtager i bilen.
Alle dæk, inklusive reservehjulet, skal
kontrolleres månedligt, når de er
kolde. Følg det anbefalede dæktryk
på dæktryksmærkaten.
Kontrollampen w lyser, når dæktryk‐
ket er meget lavt på et eller flere dæk.
Kontroller dæktrykket snarest muligt,
og pump dem til det korrekte tryk.
Når systemet registrerer en fejl, blin‐
ker w i ca. et minut og lyser derefter
konstant. Dette gentager sig ved ef‐ terfølgende starter, så længe fejlen
foreligger.
Når w er tændt, kan systemet ikke re‐
gistrere eller signalere lavt dæktryk,
som det er meningen.
Overvågningssystem fordæktryk
Dæktryksovervågningssystemet er beregnet til at advare føreren, når der
er et problem med lavt dæktryk. Sy‐
stemets sensorer er monteret på
hvert dæk, men ikke på reservehjulet. Dæktryksovervågningssystemet
overvåger dæktrykket og sender
dæktryksaflæsningerne til en modta‐ ger i bilen.

174Pleje af bilen
Når der registreres et dæk med lavt
dæktryk lyser w. Stop så hurtigt som
muligt, og fyld luft i dækkene til det
anbefalede dæktryk 3 172.
En ekstra advarselsmeddelse eller en
advarselskode vises i førerinforma‐
tionscentret 3 94.
Kontrollampen for lavt dæktryk og en
advarselsmeddelelse eller -kode
tænder ved hver tændingscyklus, ind‐ til dækkene har det korrekte dæktryk.
Dæktryksovervågningssyste‐
mets fejlkontrollampe og
meddelelseskode Dæktryksovervågningssystemet fun‐
gerer ikke korrekt, hvis en eller flere
af sensorerne mangler eller ikke fun‐
gerer korrekt. Når systemet registre‐
rer en fejl, blinker w i ca. et minut og
lyser derefter. Der vises desuden en
advarselsmeddelelse eller en kode.
Visningen af dæktryksovervågnings‐
systemets fejlkontrollampe og en ad‐
varselsmeddelelse eller kode tænder
for hver tændingscyklus, indtil fejlen
er rettet. Nogle af de forhold, der kan
få dem til at tænde, er:
■ Et af dækkene er blevet udskiftet med reservehjulet, som ikke har en
dæktryksovervågningssensor.
■ Dæktryksovervågningssensorens matchingproces blev ikke udført el‐
ler ikke gennemført korrekt efter
ombytning af dækkene. Fejlkontrol‐ lampen og advarselsmeddelelsen
eller koden skal slukke, når senso‐
rens matchingproces er korrektgennemført. Se "Dæktryksover‐
vågningssensorens matchingpro‐
ces" senere i dette afsnit.
■ En eller flere dæktryksovervåg‐ ningssensorer mangler eller er be‐
skadiget. Advarselsmeddelelsen
eller koden og fejlkontrollampen skal slukke, når dæktryksovervåg‐
ningssensorerne er monteret, og sensormatchingprocessen er ud‐
ført korrekt. Henvend dig til et værk‐
sted for service.
■ Reservedæk eller -hjul passer ikke til de originale dæk eller hjul. Andredæk og hjul end dem, der anbefa‐
les, kan forhindre dæktryksover‐
vågningssystemet i at fungere kor‐
rekt.
■ Betjening af elektronisk udstyr eller
at være i nærheden af anlæg, der
anvender radiobølgefrekvenser
som dæktryksovervågningssyste‐
met, kan medføre funktionsfejl for
systemets sensorer.
Hvis dæktryksovervågningssyste‐
met ikke fungerer korrekt, kan det
ikke registrere eller signalere, hvis
dæktrykket er lavt. Henvend dig til

Pleje af bilen175
et værksted for service, hvis dæk‐
tryksovervågningssystemets fejl‐
kontrollampe og en advarselsmed‐
delelse eller kode tænder og bliver
ved med at lyse.
Dæktryksovervågningssenso‐ rens matchingproces
Hver dæktryksovervågningssensor
har en entydig id-kode. Id-koden skal
tilpasses en ny dæk/hjulposition, efter at dækket er blevet ombyttet eller ef‐
ter udskiftning af én eller flere af dæk‐
tryksovervågningssensorerne. Dæk‐
tryksovervågningssensorens mat‐
chingproces skal også udføres efter
udskiftning af et reservehjul med et
dæk, der er udstyret med en dæk‐
tryksovervågningssensor.
Fejlkontrollampen og advarselsmed‐ delelsen eller koden skal slukke vednæste tændingscyklus. Sensorerne
er tilpasset til dæk/hjulpositionerne
ved hjælp af et indkodningsværktøj
for dæktryksovervågningssensoren i
følgende rækkefølge: dækket på fø‐
rersidens forhjul, passagersidens for‐ hjul, passagersidens baghjul og fø‐
rersidens baghjul. Henvend dig til etværksted for service eller for at købe
indkodningsværktøjet. Du har
to minutter til at tilpasse den første
dæk/hjulposition og fem minutter i alt
til alle fire dæk/hjulpositioner. Hvis det
tager længere tid, stopper tilpas‐
ningsprocessen og skal genstartes.
Dæktryksovervågningssensorens
matchingproces er.
1. Aktiver parkeringsbremsen.
2. Slå tændingen til.
3. Tryk på knappen MENU på blink‐
lysarmen for at vælge Bil informa‐
tionsmenu på førerinformations‐
centret.
4. Brug fingerhjulet til at rulle til dæk‐
tryksmenuen.
5. Tryk på knappen SET/CLR for at
starte sensorens matchingpro‐
ces. Der skal vises en medde‐
lelse, der anmoder om accept af
processen.
6. Tryk på knappen SET/CLR igen
for at bekræfte valget. Hornet ly‐
der to gange for at angive, at mod‐ tageren er i indkodningstilstand.7. Start med dækket på førersidens forhjul.
8. Anbring indlæringsværktøjet mod dækkets sidevæg tæt på ventil‐
spindlen. Tryk derefter på knap‐
pen for at aktivere dæktryksover‐
vågningssensoren. Et bip fra hor‐
net bekræfter, at sensoridentifika‐ tionskoden er blevet tilpasset
denne dæk- og hjulposition.
9. Fortsæt til dækket på passagersi‐
dens forhjul, og gentag procedu‐
ren i trin 8.
10. Fortsæt til dækket på passagersi‐
dens baghjul, og gentag procedu‐ ren i trin 8.
11. Fortsæt til dækket på førersidens baghjul, og gentag proceduren i
trin 8. Hornet lyder to gange for at
indikere, at sensoridentifikations‐
koden er blevet tilpasset dækket
på førersidens baghjul, og at dæk‐ tryksovervågningssensorens
matchingproces ikke længere er
aktiv.

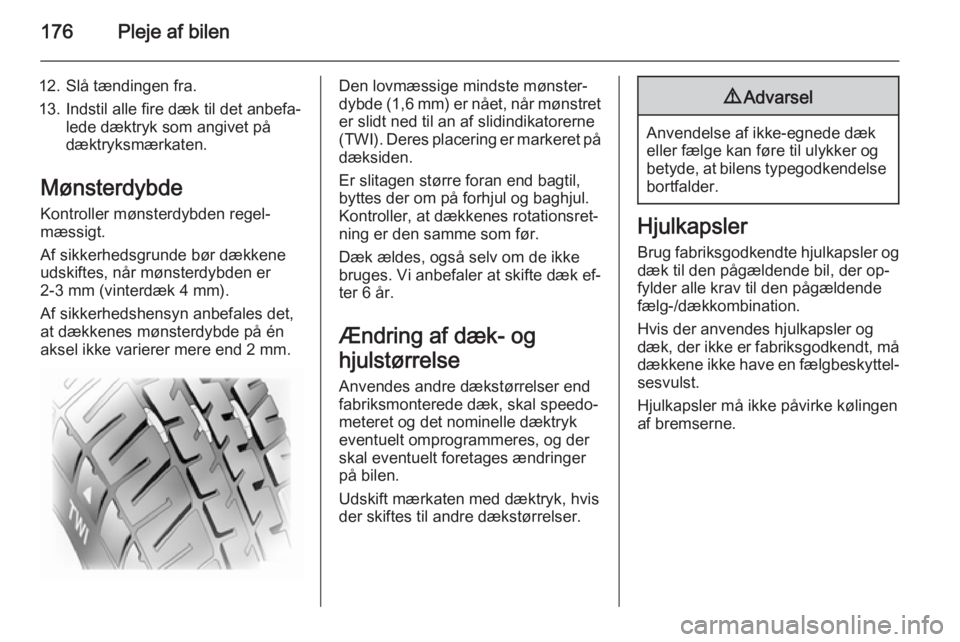

176Pleje af bilen
12. Slå tændingen fra.
13. Indstil alle fire dæk til det anbefa‐ lede dæktryk som angivet på
dæktryksmærkaten.
Mønsterdybde
Kontroller mønsterdybden regel‐
mæssigt.
Af sikkerhedsgrunde bør dækkene
udskiftes, når mønsterdybden er
2-3 mm (vinterdæk 4 mm).
Af sikkerhedshensyn anbefales det,
at dækkenes mønsterdybde på én
aksel ikke varierer mere end 2 mm.Den lovmæssige mindste mønster‐
dybde (1,6 mm) er nået, når mønstret
er slidt ned til an af slidindikatorerne
(TWI). Deres placering er markeret på dæksiden.
Er slitagen større foran end bagtil,
byttes der om på forhjul og baghjul.
Kontroller, at dækkenes rotationsret‐
ning er den samme som før.
Dæk ældes, også selv om de ikke
bruges. Vi anbefaler at skifte dæk ef‐
ter 6 år.
Ændring af dæk- og
hjulstørrelse Anvendes andre dækstørrelser end
fabriksmonterede dæk, skal speedo‐ meteret og det nominelle dæktryk
eventuelt omprogrammeres, og der
skal eventuelt foretages ændringer
på bilen.
Udskift mærkaten med dæktryk, hvis
der skiftes til andre dækstørrelser.9 Advarsel
Anvendelse af ikke-egnede dæk
eller fælge kan føre til ulykker og
betyde, at bilens typegodkendelse
bortfalder.
Hjulkapsler
Brug fabriksgodkendte hjulkapsler og
dæk til den pågældende bil, der op‐
fylder alle krav til den pågældende
fælg-/dækkombination.
Hvis der anvendes hjulkapsler og
dæk, der ikke er fabriksgodkendt, må dækkene ikke have en fælgbeskyttel‐
sesvulst.
Hjulkapsler må ikke påvirke kølingen
af bremserne.

Pleje af bilen1779Advarsel
Anvendelse af ikke-egnede dæk
eller hjulkapsler kan føre til plud‐
seligt lufttab og dermed til ulykker.
Biler med aluhjul: Ved montering af
stålhjul med aluhjulmøtrikker, f.eks.
når der skiftes til vinterdæk, kan hjul‐
kapslerne ikke sættes på stålhjulene.
Snekæder
Brug kun snekæder på forhjulene.
9 Advarsel
Beskadigelser kan medføre risiko
for punktering.
Der må monteres snekæder på dæk
af størrelse 195/70 R16.
Brug altid finmaskede kæder, der er
egnede til SUV'er, og som ikke er mere end 12 mm større end slidba‐
nen og de indvendige sider (inkl. kæ‐
delås).
På dæk af størrelsen 215/55 R18 er
specialkæder kun tilladt, hvis de er
designet med en roterende kæderem
på slidbanen, uden kædeled på hju‐
lets indvendige sider og hvis kæderne
maksimalt føjer 12 mm til dækkets
slidbane. For yderligere information
om korrekt brug af snekæder til denne dæktype henvises til en specialfor‐
handler af autoreservedele eller en
producent af snekæder.
Der må ikke bruges snekæder på
dækstørrelse 205/70 R16,
215/65 R16 og 215/60 R17.
Det er ikke tilladt at bruge snekæder
på nødhjulet.
Lappesæt
Mindre skader på slidbane kan ud‐
bedres med lappesættet.
Fjern ikke fremmedlegemer fra dæk‐
kene.
Dækskader, som er større end 4 mm ,
eller som sidder i dæksiden, kan ikke
repareres med lappesættet.9 Advarsel
Kør ikke hurtigere end 80 km/t.
Må ikke bruges i en længere peri‐ode.
Styring og håndtering kan blive
påvirket.
I tilfælde af punktering:
Træk parkeringsbremsen, sæt bilen i
første gear eller bakgear resp. P.

178Pleje af bilen
Lappesættet er placeret i højre side af
bagagerummet.
1. Tag lappesættet op af rummet.
2. Tag kompressoren ud.
3. Tag el-ledningen (1) og luftslan‐ gen (2) ud af rummene på under‐
siden af kompressoren.
4. Skru kompressorens slange på studsen på flasken med tætnings‐
middel.
5. Sæt flasken med tætningsmiddel på holderen på kompressoren.
Placer kompressoren tæt ved hju‐
let, så flasken med tætningsmid‐
del er opret.
6. Drej ventilhætten på det defekte dæk af.
7. Skru fyldeslangen på ventilen på hjulet.
8. Kontakten på kompressoren skal være i stilling J.
