OPEL MOKKA 2014 Kezelési útmutató (in Hungarian)

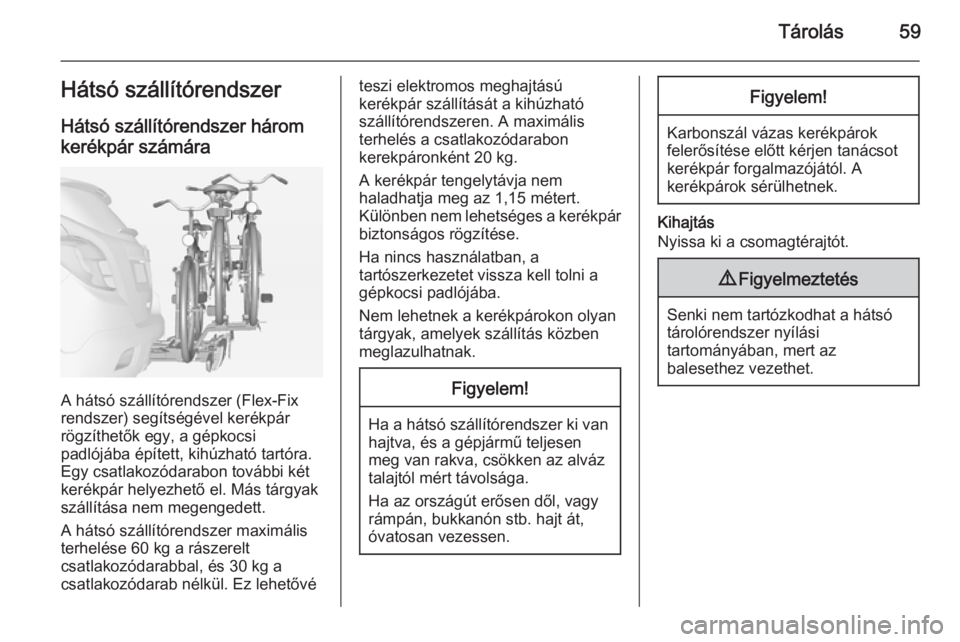

Tárolás59Hátsó szállítórendszerHátsó szállítórendszer háromkerékpár számára
A hátsó szállítórendszer (Flex-Fix
rendszer) segítségével kerékpár
rögzíthetők egy, a gépkocsi
padlójába épített, kihúzható tartóra.
Egy csatlakozódarabon további két
kerékpár helyezhető el. Más tárgyak
szállítása nem megengedett.
A hátsó szállítórendszer maximális
terhelése 60 kg a rászerelt
csatlakozódarabbal, és 30 kg a
csatlakozódarab nélkül. Ez lehetővé
teszi elektromos meghajtású
kerékpár szállítását a kihúzható
szállítórendszeren. A maximális
terhelés a csatlakozódarabon
kerekpáronként 20 kg.
A kerékpár tengelytávja nem
haladhatja meg az 1,15 métert.
Különben nem lehetséges a kerékpár
biztonságos rögzítése.
Ha nincs használatban, a
tartószerkezetet vissza kell tolni a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ha a hátsó szállítórendszer ki van hajtva, és a gépjármű teljesen
meg van rakva, csökken az alváz
talajtól mért távolsága.
Ha az országút erősen dől, vagy
rámpán, bukkanón stb. hajt át,
óvatosan vezessen.
Figyelem!
Karbonszál vázas kerékpárok
felerősítése előtt kérjen tanácsot
kerékpár forgalmazójától. A
kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.

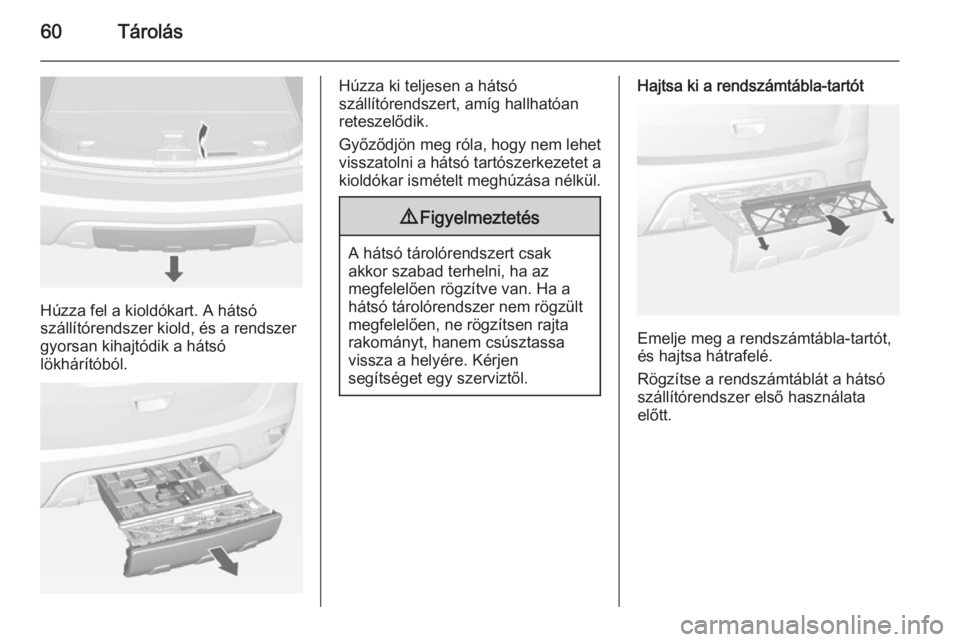

60Tárolás
Húzza fel a kioldókart. A hátsó
szállítórendszer kiold, és a rendszer gyorsan kihajtódik a hátsó
lökhárítóból.
Húzza ki teljesen a hátsó
szállítórendszert, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
Hajtsa ki a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa hátrafelé.
Rögzítse a rendszámtáblát a hátsó
szállítórendszer első használata
előtt.

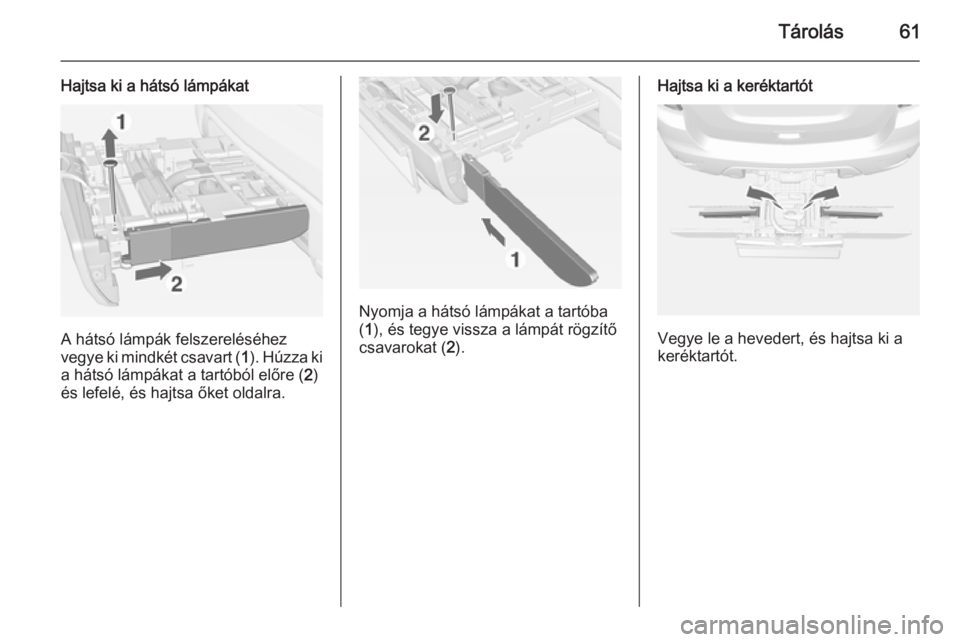

Tárolás61
Hajtsa ki a hátsó lámpákat
A hátsó lámpák felszereléséhez
vegye ki mindkét csavart ( 1). Húzza ki
a hátsó lámpákat a tartóból előre ( 2)
és lefelé, és hajtsa őket oldalra.
Nyomja a hátsó lámpákat a tartóba
( 1 ), és tegye vissza a lámpát rögzítő
csavarokat ( 2).
Hajtsa ki a keréktartót
Vegye le a hevedert, és hajtsa ki a
keréktartót.

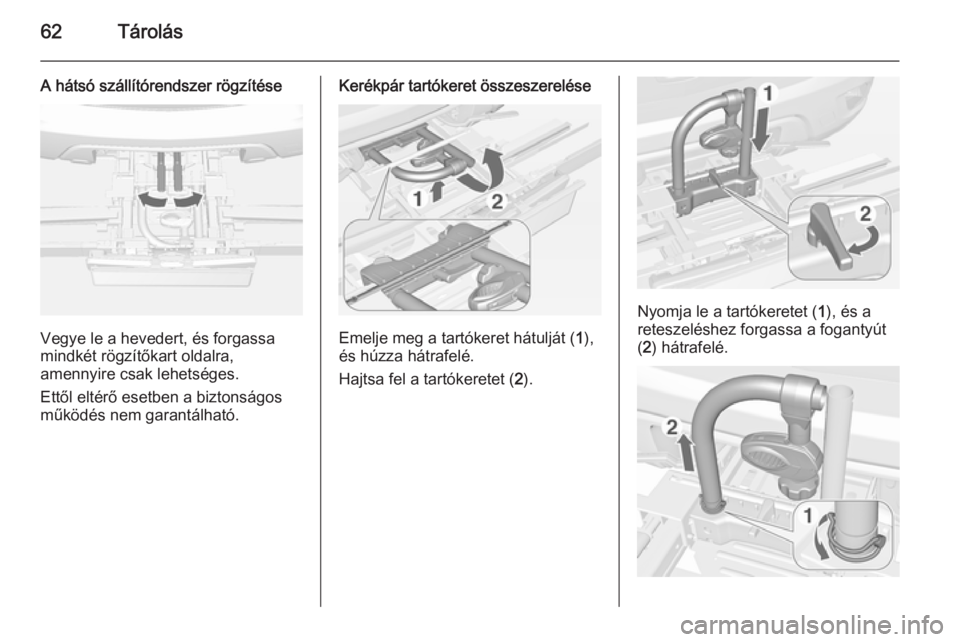

62Tárolás
A hátsó szállítórendszer rögzítése
Vegye le a hevedert, és forgassa
mindkét rögzítőkart oldalra,
amennyire csak lehetséges.
Ettől eltérő esetben a biztonságos
működés nem garantálható.
Kerékpár tartókeret összeszerelése
Emelje meg a tartókeret hátulját ( 1),
és húzza hátrafelé.
Hajtsa fel a tartókeretet ( 2).
Nyomja le a tartókeretet ( 1), és a
reteszeléshez forgassa a fogantyút
( 2 ) hátrafelé.

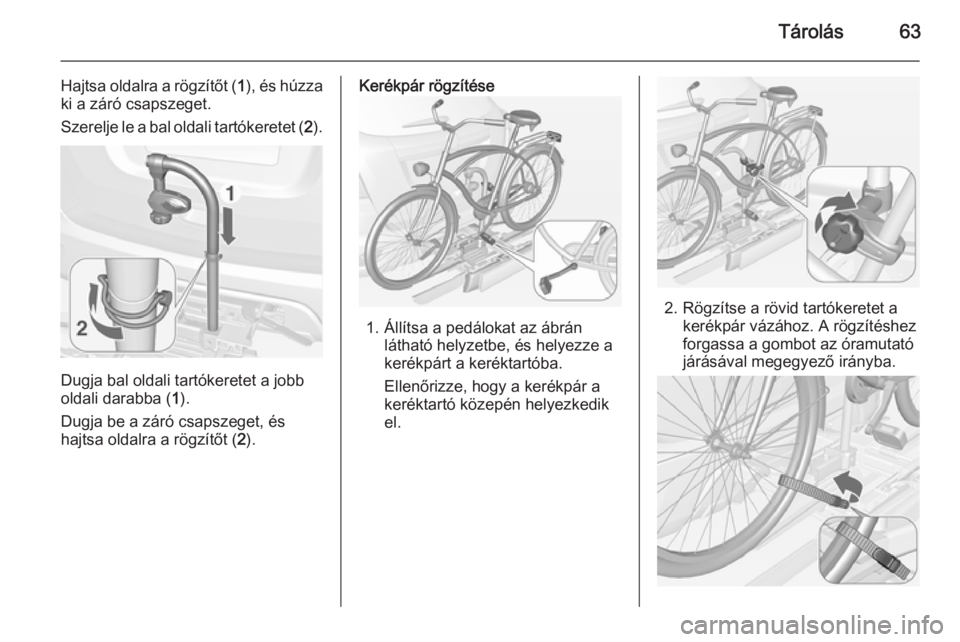

Tárolás63
Hajtsa oldalra a rögzítőt (1), és húzza
ki a záró csapszeget.
Szerelje le a bal oldali tartókeretet ( 2).
Dugja bal oldali tartókeretet a jobb
oldali darabba ( 1).
Dugja be a záró csapszeget, és
hajtsa oldalra a rögzítőt ( 2).
Kerékpár rögzítése
1. Állítsa a pedálokat az ábrán
látható helyzetbe, és helyezze akerékpárt a keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.
2. Rögzítse a rövid tartókeretet a kerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.

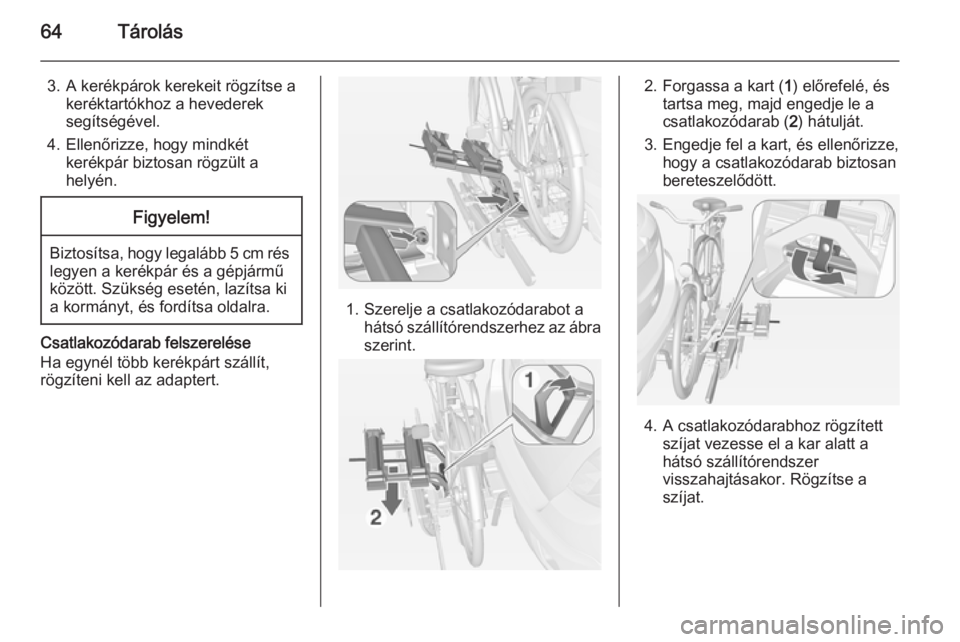

64Tárolás
3. A kerékpárok kerekeit rögzítse akeréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Csatlakozódarab felszerelése
Ha egynél több kerékpárt szállít,
rögzíteni kell az adaptert.
1. Szerelje a csatlakozódarabot a hátsó szállítórendszerhez az ábra
szerint.
2. Forgassa a kart ( 1) előrefelé, és
tartsa meg, majd engedje le a
csatlakozódarab ( 2) hátulját.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a kar alatt a
hátsó szállítórendszer
visszahajtásakor. Rögzítse a
szíjat.

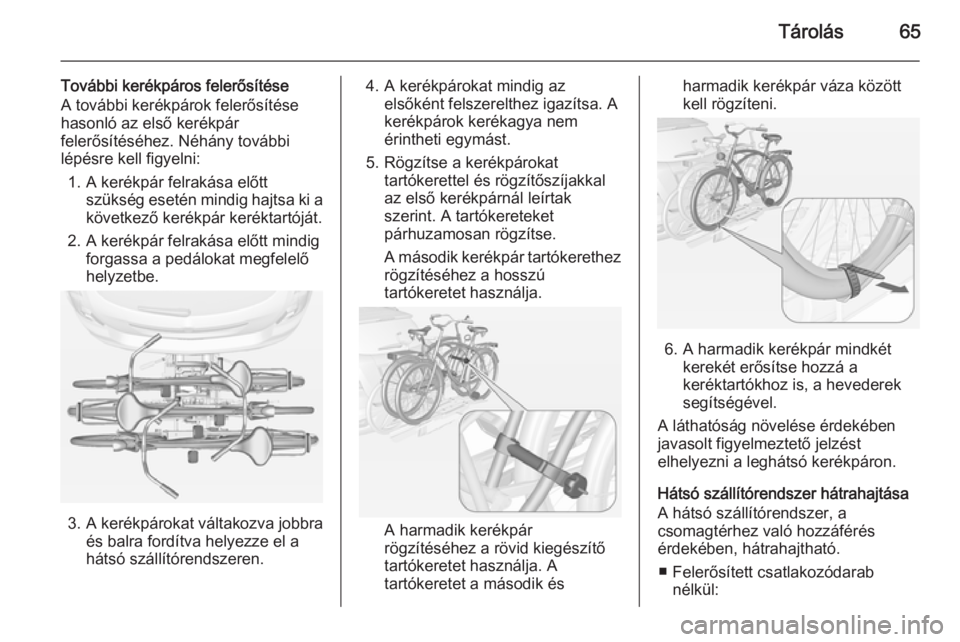

Tárolás65
További kerékpáros felerősítése
A további kerékpárok felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt szükség esetén mindig hajtsa ki a
következő kerékpár keréktartóját.
2. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
3. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.
4. A kerékpárokat mindig az elsőként felszerelthez igazítsa. A
kerékpárok kerékagya nem
érintheti egymást.
5. Rögzítse a kerékpárokat tartókerettel és rögzítőszíjakkal
az első kerékpárnál leírtak
szerint. A tartókereteket
párhuzamosan rögzítse.
A második kerékpár tartókerethez
rögzítéséhez a hosszú
tartókeretet használja.
A harmadik kerékpár
rögzítéséhez a rövid kiegészítő
tartókeretet használja. A
tartókeretet a második és
harmadik kerékpár váza között
kell rögzíteni.
6. A harmadik kerékpár mindkét kerekét erősítse hozzá a
keréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása
A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
■ Felerősített csatlakozódarab nélkül:

66Tárolás

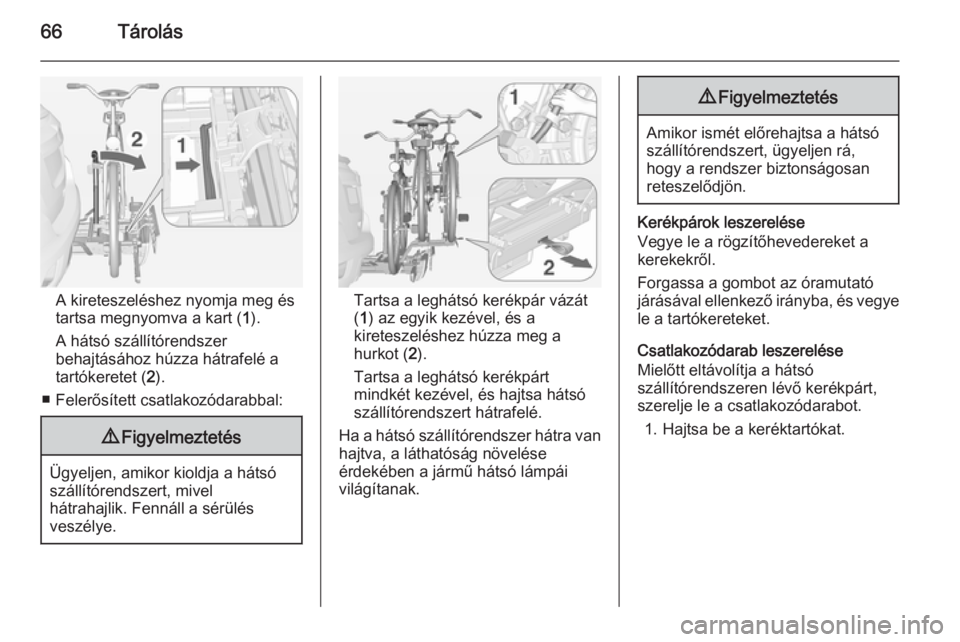

A kireteszeléshez nyomja meg éstartsa megnyomva a kart ( 1).
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet ( 2).
■ Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a leghátsó kerékpár vázát ( 1 ) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot ( 2).
Tartsa a leghátsó kerékpárt
mindkét kezével, és hajtsa hátsó szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.
9 Figyelmeztetés
Amikor ismét előrehajtsa a hátsó
szállítórendszert, ügyeljen rá,
hogy a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése
Mielőtt eltávolítja a hátsó
szállítórendszeren lévő kerékpárt, szerelje le a csatlakozódarabot.
1. Hajtsa be a keréktartókat.

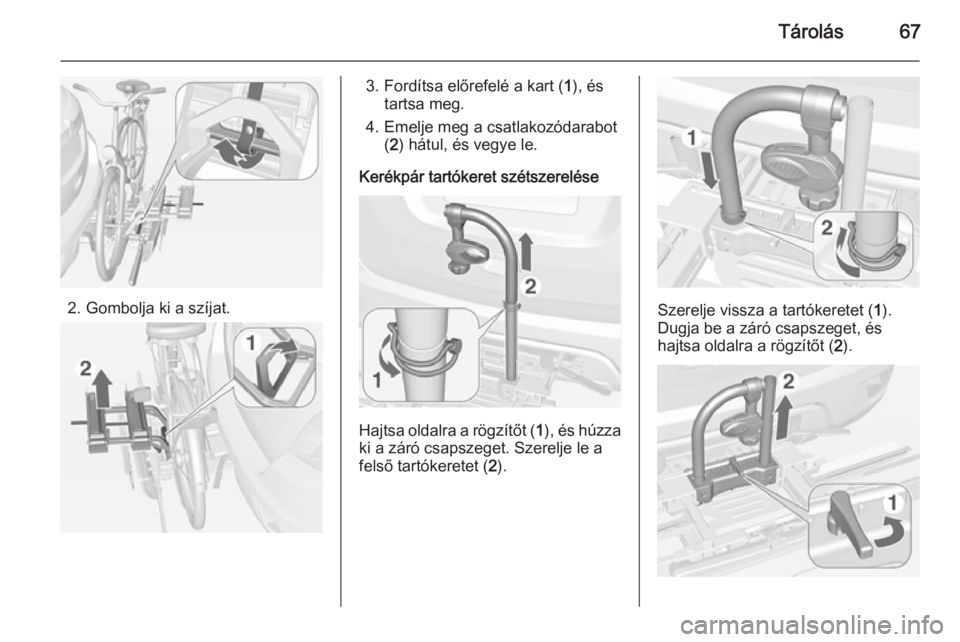

Tárolás67
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart (1), és
tartsa meg.
4. Emelje meg a csatlakozódarabot (2 ) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Hajtsa oldalra a rögzítőt ( 1), és húzza
ki a záró csapszeget. Szerelje le a felső tartókeretet ( 2).
Szerelje vissza a tartókeretet ( 1).
Dugja be a záró csapszeget, és hajtsa oldalra a rögzítőt ( 2).

68Tárolás

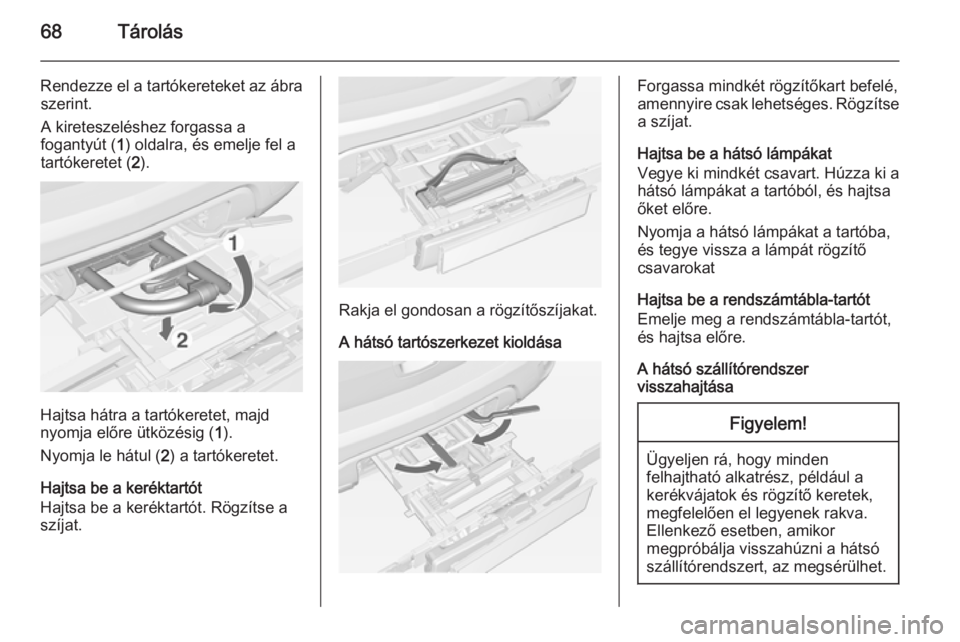

Rendezze el a tartókereteket az ábraszerint.
A kireteszeléshez forgassa a
fogantyút ( 1) oldalra, és emelje fel a
tartókeretet ( 2).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig ( 1).
Nyomja le hátul ( 2) a tartókeretet.
Hajtsa be a keréktartót
Hajtsa be a keréktartót. Rögzítse a
szíjat.
Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges. Rögzítse a szíjat.
Hajtsa be a hátsó lámpákat
Vegye ki mindkét csavart. Húzza ki a
hátsó lámpákat a tartóból, és hajtsa
őket előre.
Nyomja a hátsó lámpákat a tartóba,
és tegye vissza a lámpát rögzítő
csavarokat
Hajtsa be a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa előre.
A hátsó szállítórendszer
visszahajtásaFigyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, például a
kerékvájatok és rögzítő keretek,
megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
