Sedišta, sistemi zaštite49Mesta za postavljanje bezbednosnog sedišta za decuDozvoljene opcije postavljanja bezbednosnog sistema za dete
Težinska i starosna grupa
Na sedištu suvozača
Na zadnjim bočnim
sedištimaNa zadnjem
srednjem sedištu
uključen vazdušni
jastukisključen vazdušni
jastukGrupa 0: do 10 kg
ili približno 10 meseciXU 1U2, 3U 3Grupa 0+: do 13 kg
ili približno 2 godineXU 1U2, 3U3Grupa I: 9 do 18 kg
ili približno 8 meseci do 4 godineXU 1U 2, 3U3Grupa II: 15 do 25 kg
ili približno 3 do 7 godinaXXU 3U3Grupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXU 3U3

50Sedišta, sistemi zaštite

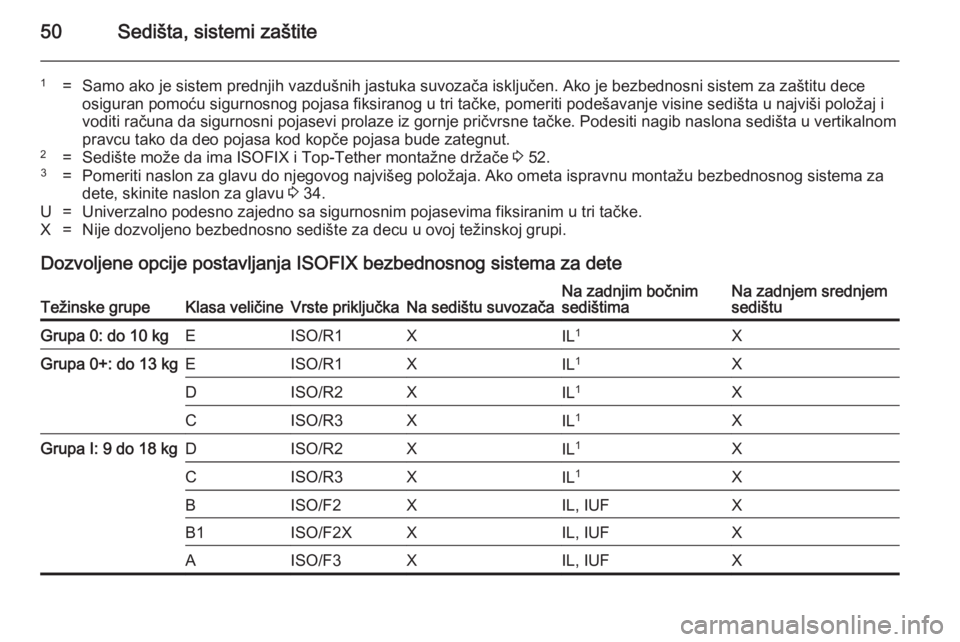

1=Samo ako je sistem prednjih vazdušnih jastuka suvozača isključen. Ako je bezbednosni sistem za zaštitu deceosiguran pomoću sigurnosnog pojasa fiksiranog u tri tačke, pomeriti podešavanje visine sedišta u najviši položaj i voditi računa da sigurnosni pojasevi prolaze iz gornje pričvrsne tačke. Podesiti nagib naslona sedišta u vertikalnompravcu tako da deo pojasa kod kopče pojasa bude zategnut.2=Sedište može da ima ISOFIX i Top-Tether montažne držače 3 52.3=Pomeriti naslon za glavu do njegovog najvišeg položaja. Ako ometa ispravnu montažu bezbednosnog sistema za
dete, skinite naslon za glavu 3 34.U=Univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačke.X=Nije dozvoljeno bezbednosno sedište za decu u ovoj težinskoj grupi.
Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete
Težinske grupeKlasa veličineVrste priključkaNa sedištu suvozačaNa zadnjim bočnim
sedištimaNa zadnjem srednjem
sedištuGrupa 0: do 10 kgEISO/R1XIL 1XGrupa 0+: do 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL 1XGrupa I: 9 do 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFX

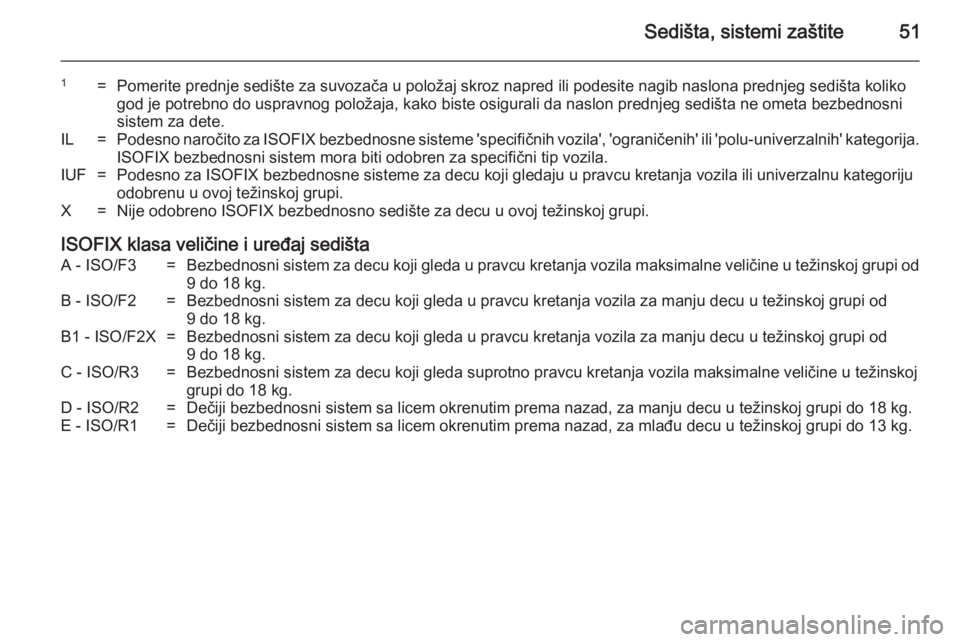

Sedišta, sistemi zaštite51
1=Pomerite prednje sedište za suvozača u položaj skroz napred ili podesite nagib naslona prednjeg sedišta koliko
god je potrebno do uspravnog položaja, kako biste osigurali da naslon prednjeg sedišta ne ometa bezbednosni
sistem za dete.IL=Podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF=Podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupi.X=Nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi.
ISOFIX klasa veličine i uređaj sedišta
A - ISO/F3=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi od 9 do 18 kg.B - ISO/F2=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od9 do 18 kg.B1 - ISO/F2X=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od9 do 18 kg.C - ISO/R3=Bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskoj grupi do 18 kg.D - ISO/R2=Dečiji bezbednosni sistem sa licem okrenutim prema nazad, za manju decu u težinskoj grupi do 18 kg.E - ISO/R1=Dečiji bezbednosni sistem sa licem okrenutim prema nazad, za mlađu decu u težinskoj grupi do 13 kg.

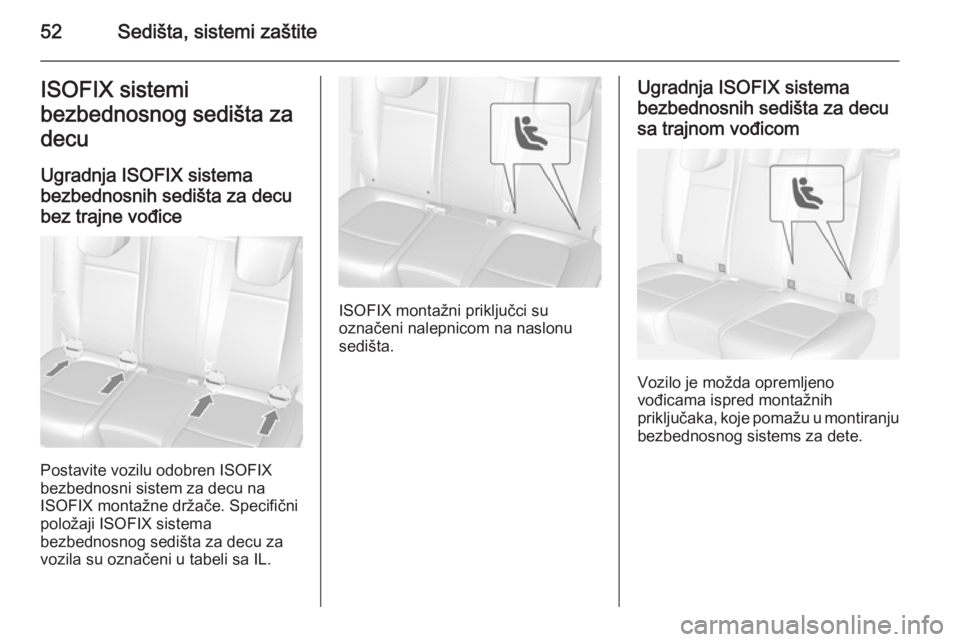

52Sedišta, sistemi zaštiteISOFIX sistemi
bezbednosnog sedišta za
decu
Ugradnja ISOFIX sistema
bezbednosnih sedišta za decu bez trajne vođice
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX sistema
bezbednosnog sedišta za decu za
vozila su označeni u tabeli sa IL.
ISOFIX montažni priključci su
označeni nalepnicom na naslonu
sedišta.
Ugradnja ISOFIX sistema
bezbednosnih sedišta za decu sa trajnom vođicom
Vozilo je možda opremljeno
vođicama ispred montažnih
priključaka, koje pomažu u montiranju bezbednosnog sistems za dete.

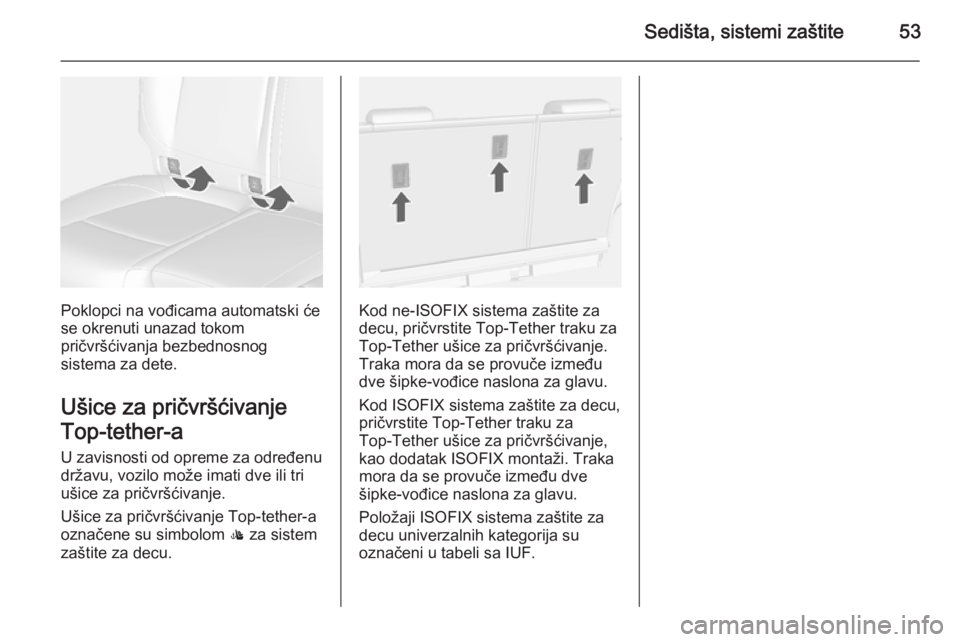

Sedišta, sistemi zaštite53
Poklopci na vođicama automatski će
se okrenuti unazad tokom
pričvršćivanja bezbednosnog
sistema za dete.
Ušice za pričvršćivanje
Top‑tether-a
U zavisnosti od opreme za određenu državu, vozilo može imati dve ili tri
ušice za pričvršćivanje.
Ušice za pričvršćivanje Top-tether-a označene su simbolom : za sistem
zaštite za decu.Kod ne-ISOFIX sistema zaštite za
decu, pričvrstite Top-Tether traku za
Top-Tether ušice za pričvršćivanje.
Traka mora da se provuče između
dve šipke-vođice naslona za glavu.
Kod ISOFIX sistema zaštite za decu,
pričvrstite Top-Tether traku za
Top-Tether ušice za pričvršćivanje,
kao dodatak ISOFIX montaži. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.

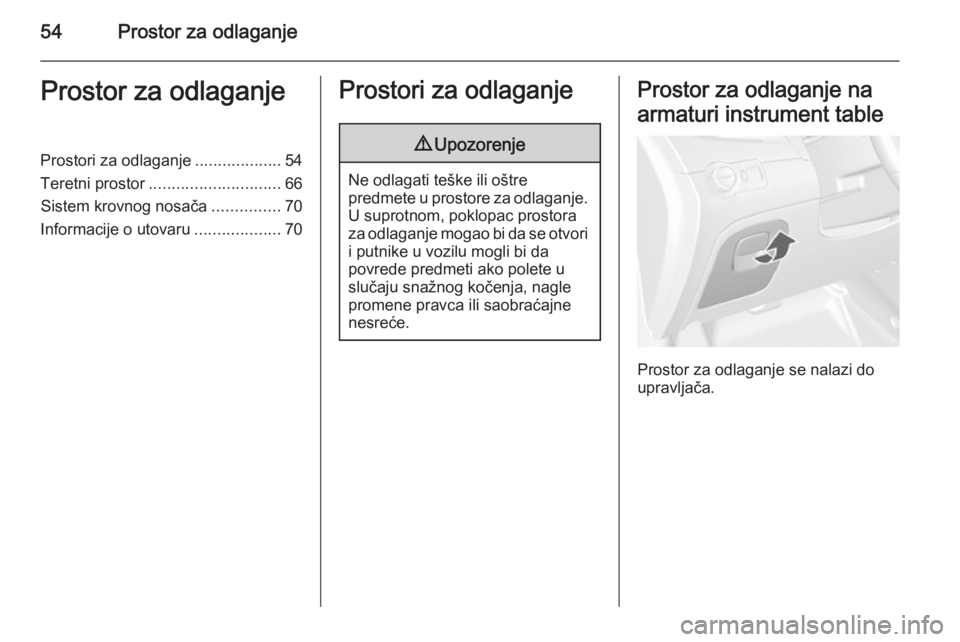

54Prostor za odlaganjeProstor za odlaganjeProstori za odlaganje...................54
Teretni prostor ............................. 66
Sistem krovnog nosača ...............70
Informacije o utovaru ...................70Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Prostor za odlaganje na
armaturi instrument table
Prostor za odlaganje se nalazi do
upravljača.

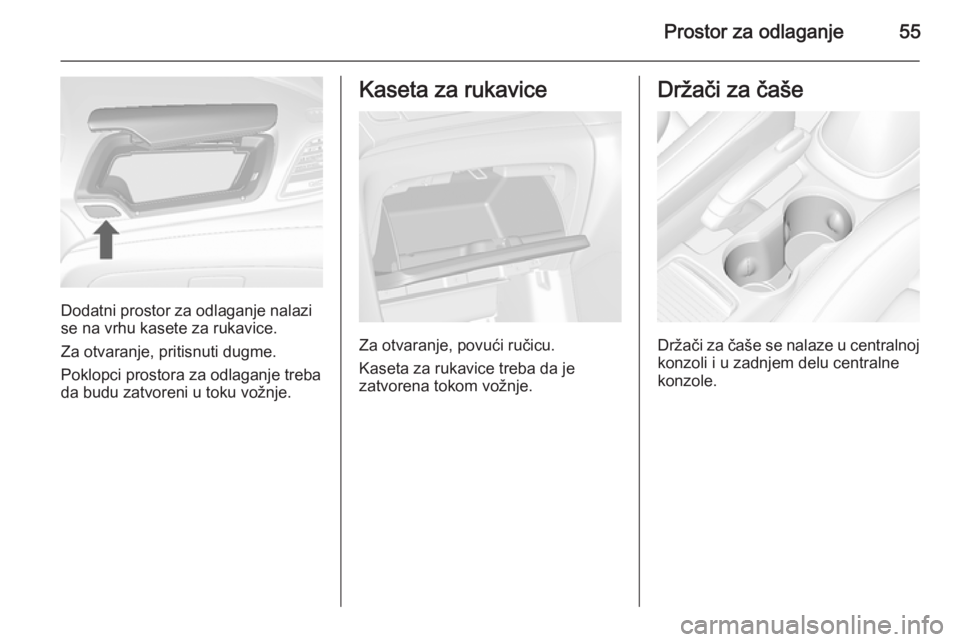

Prostor za odlaganje55
Dodatni prostor za odlaganje nalazi
se na vrhu kasete za rukavice.
Za otvaranje, pritisnuti dugme.
Poklopci prostora za odlaganje treba
da budu zatvoreni u toku vožnje.
Kaseta za rukavice
Za otvaranje, povući ručicu.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze u centralnoj
konzoli i u zadnjem delu centralne
konzole.

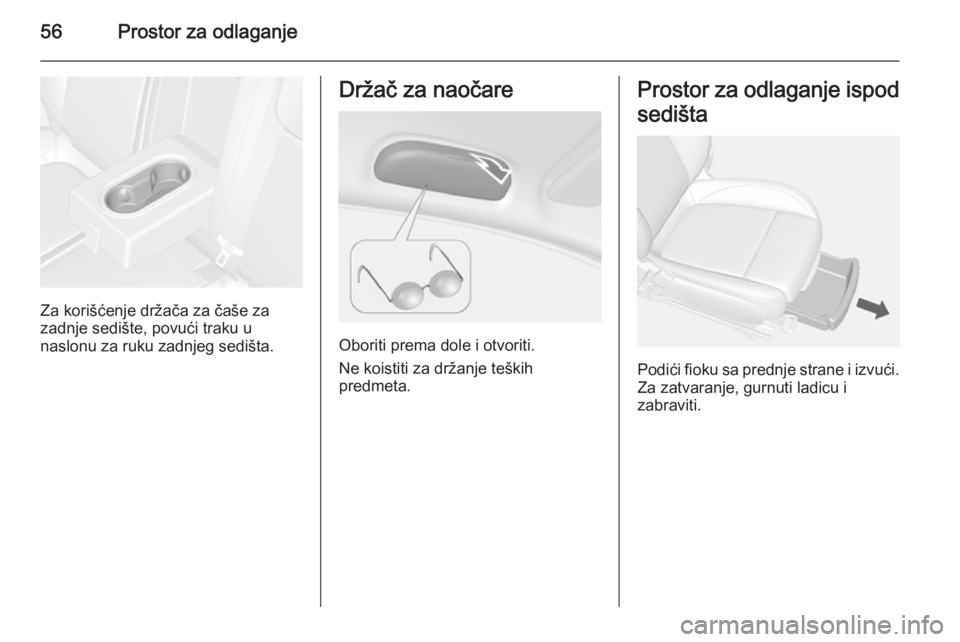

56Prostor za odlaganje
Za korišćenje držača za čaše za
zadnje sedište, povući traku u
naslonu za ruku zadnjeg sedišta.
Držač za naočare
Oboriti prema dole i otvoriti.
Ne koistiti za držanje teških
predmeta.
Prostor za odlaganje ispod
sedišta
Podići fioku sa prednje strane i izvući. Za zatvaranje, gurnuti ladicu i
zabraviti.

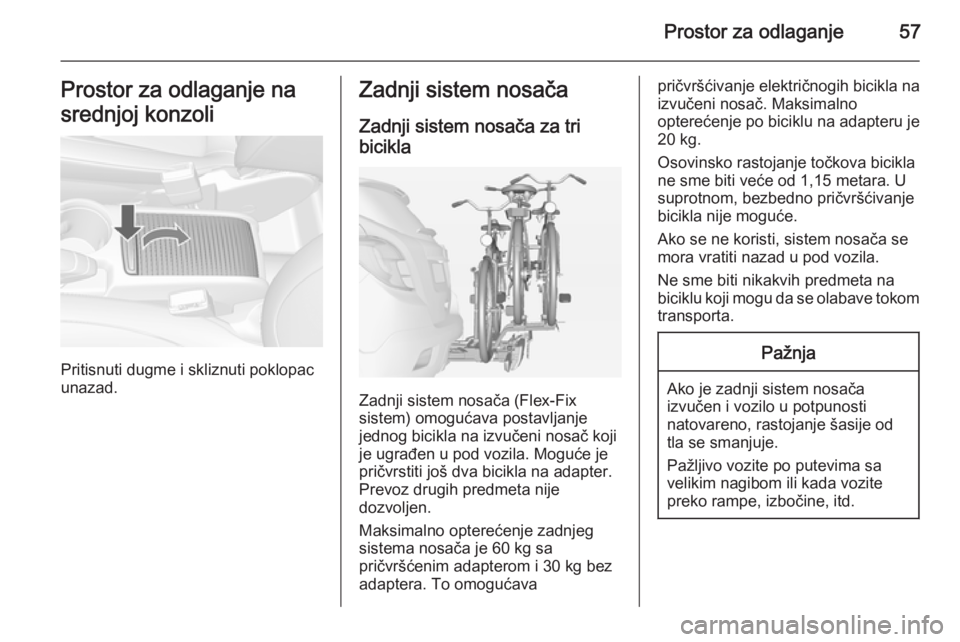

Prostor za odlaganje57Prostor za odlaganje na
srednjoj konzoli
Pritisnuti dugme i skliznuti poklopac
unazad.
Zadnji sistem nosača
Zadnji sistem nosača za tri
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
jednog bicikla na izvučeni nosač koji
je ugrađen u pod vozila. Moguće je
pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 60 kg sa
pričvršćenim adapterom i 30 kg bez
adaptera. To omogućava
pričvršćivanje električnogih bicikla na
izvučeni nosač. Maksimalno
opterećenje po biciklu na adapteru je
20 kg.
Osovinsko rastojanje točkova bicikla
ne sme biti veće od 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo vozite po putevima sa
velikim nagibom ili kada vozite
preko rampe, izbočine, itd.

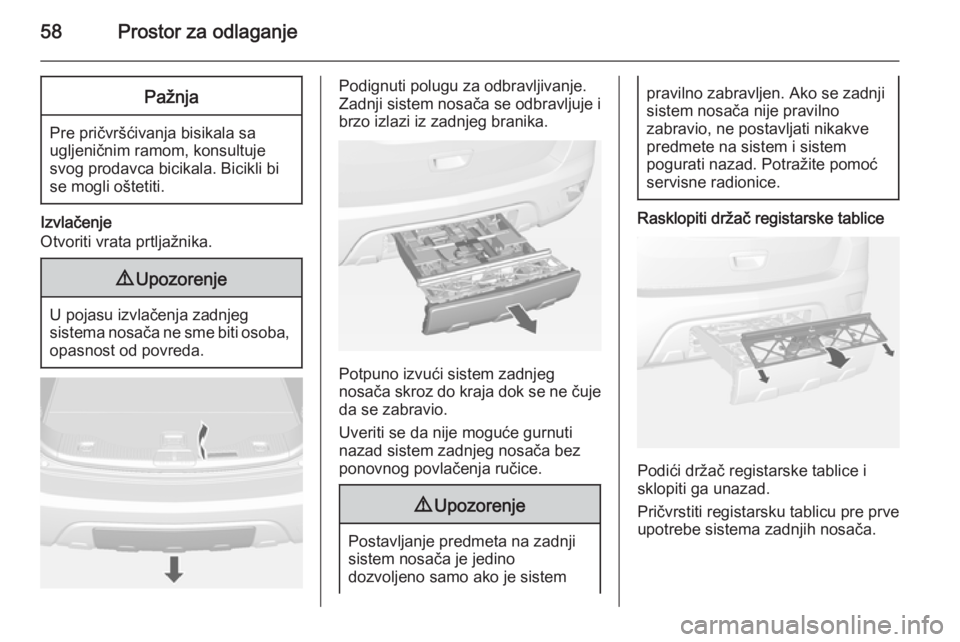

58Prostor za odlaganjePažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli bi
se mogli oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Zadnji sistem nosača se odbravljuje i
brzo izlazi iz zadnjeg branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.
Pričvrstiti registarsku tablicu pre prve
upotrebe sistema zadnjih nosača.
