OPEL MOKKA 2015.5 Betriebsanleitung (in German)

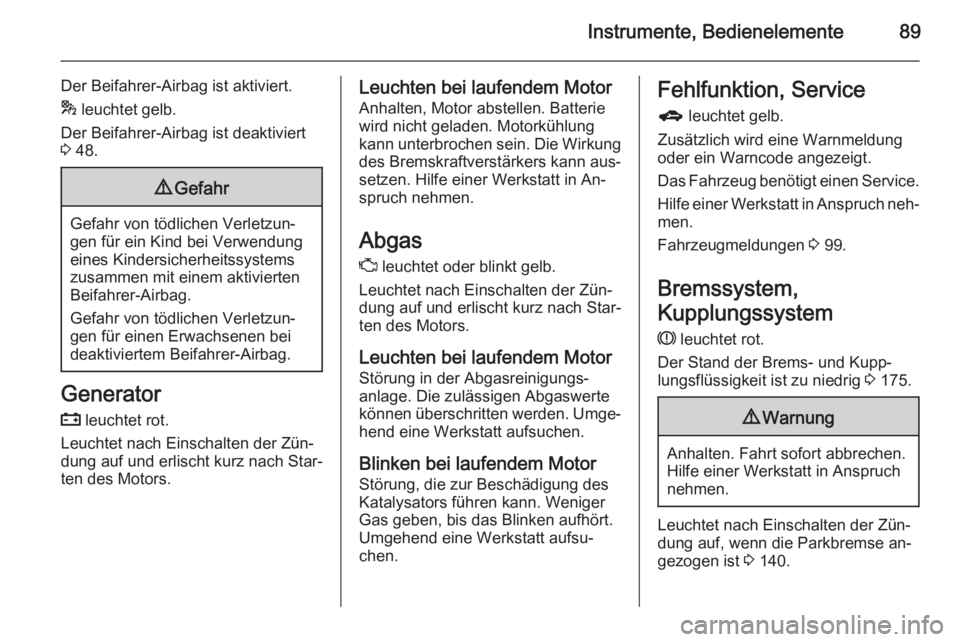

Instrumente, Bedienelemente89
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 48.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Batterie
wird nicht geladen. Motorkühlung
kann unterbrochen sein. Die Wirkung
des Bremskraftverstärkers kann aus‐
setzen. Hilfe einer Werkstatt in An‐ spruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Umge‐ hend eine Werkstatt aufsuchen.
Blinken bei laufendem Motor Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Umgehend eine Werkstatt aufsu‐
chen.Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Fahrzeugmeldungen 3 99.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 175.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐
dung auf, wenn die Parkbremse an‐
gezogen ist 3 140.

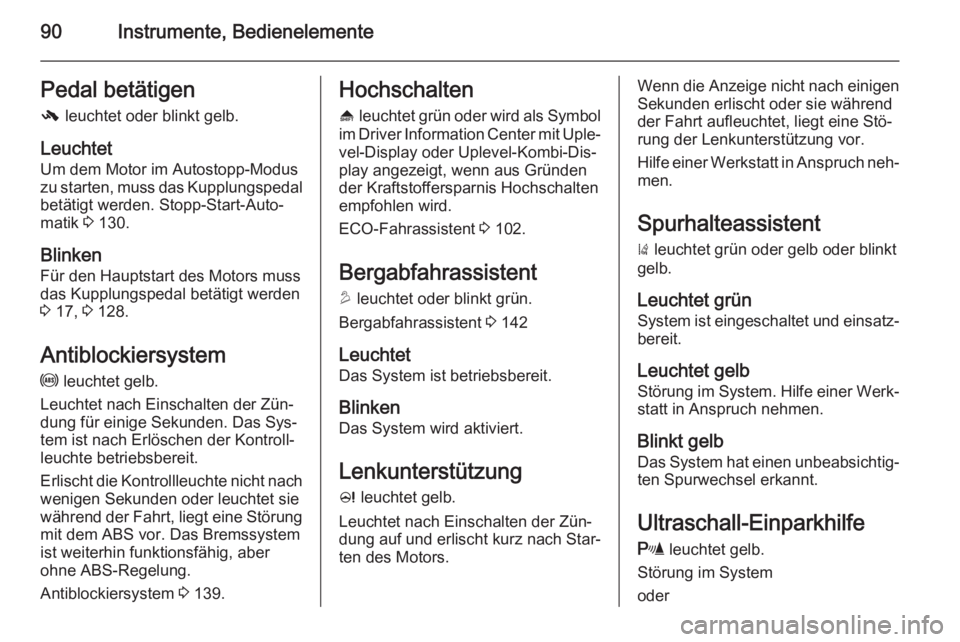

90Instrumente, BedienelementePedal betätigen- leuchtet oder blinkt gelb.
Leuchtet
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 130.
Blinken Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 17, 3 128.
Antiblockiersystem u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für einige Sekunden. Das Sys‐ tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.
Antiblockiersystem 3 139.Hochschalten
[ leuchtet grün oder wird als Symbol
im Driver Information Center mit Uple‐
vel-Display oder Uplevel-Kombi-Dis‐
play angezeigt, wenn aus Gründen
der Kraftstoffersparnis Hochschalten
empfohlen wird.
ECO-Fahrassistent 3 102.
Bergabfahrassistent
u leuchtet oder blinkt grün.
Bergabfahrassistent 3 142
Leuchtet Das System ist betriebsbereit.
Blinken Das System wird aktiviert.
Lenkunterstützung c leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.Wenn die Anzeige nicht nach einigen Sekunden erlischt oder sie während
der Fahrt aufleuchtet, liegt eine Stö‐
rung der Lenkunterstützung vor.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Spurhalteassistent
) leuchtet grün oder gelb oder blinkt
gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐ bereit.
Leuchtet gelb
Störung im System. Hilfe einer Werk‐ statt in Anspruch nehmen.
Blinkt gelb Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
Ultraschall-Einparkhilfe r leuchtet gelb.
Störung im System
oder

Instrumente, Bedienelemente91
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 149.
Elektronische
Stabilitätsregelung
ausgeschaltet n leuchtet gelb.
Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und
Traktionskontrolle b leuchtet oder blinkt gelb.Leuchtet
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Die Störungsursache von einer Werk‐ statt beheben lassen.
Blinken Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden.
Elektronische Stabilitätsregelung
3 141, Traktionskontrolle 3 141.
Traktionskontrolle
ausgeschaltet k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich nur bei tiefer Außentemperatur ein.Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchtet Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken Der maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Diesel-Partikelfilter 3 133, Stopp-
Start-Automatik 3 130.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.

92Instrumente, Bedienelemente
LeuchtetReifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Reifendruck-Kontrollsystem 3 192.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 171.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchtet
Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 134.
Entlüftung der Dieselkraftstoffanlage
3 177.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Die Störungsursache in einer Werk‐
statt beheben lassen.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐ schaltet 3 109.
Fernlicht
C leuchtet blau.

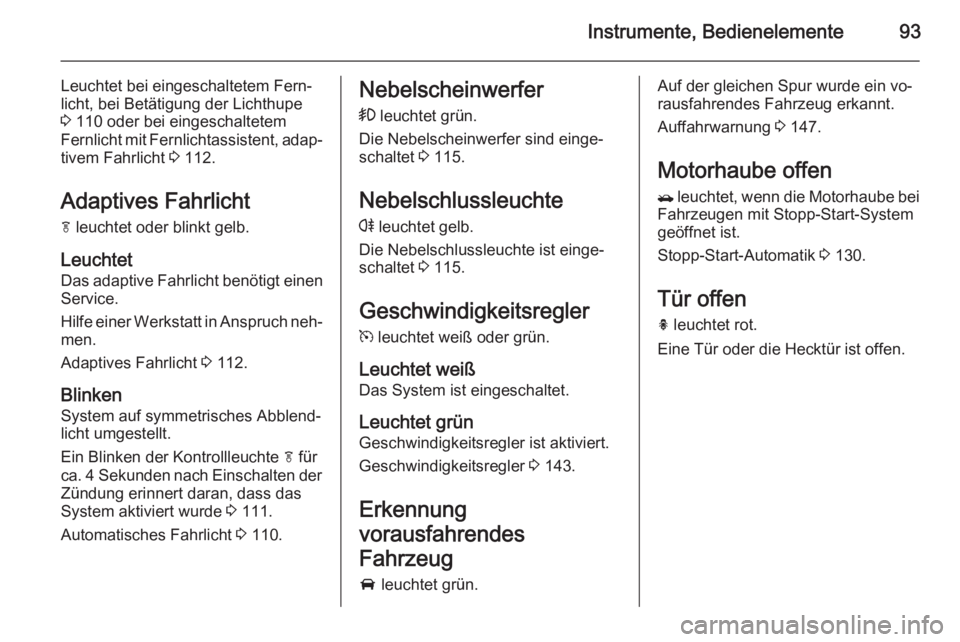

Instrumente, Bedienelemente93
Leuchtet bei eingeschaltetem Fern‐
licht, bei Betätigung der Lichthupe
3 110 oder bei eingeschaltetem
Fernlicht mit Fernlichtassistent, adap‐
tivem Fahrlicht 3 112.
Adaptives Fahrlicht
f leuchtet oder blinkt gelb.
Leuchtet Das adaptive Fahrlicht benötigt einen
Service.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Adaptives Fahrlicht 3 112.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System aktiviert wurde 3 111.
Automatisches Fahrlicht 3 110.Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 115.
Nebelschlussleuchte r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 115.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.
Leuchtet grünGeschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 143.
Erkennung
vorausfahrendes
Fahrzeug A leuchtet grün.Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Auffahrwarnung 3 147.
Motorhaube offen / leuchtet, wenn die Motorhaube bei
Fahrzeugen mit Stopp-Start-System
geöffnet ist.
Stopp-Start-Automatik 3 130.
Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

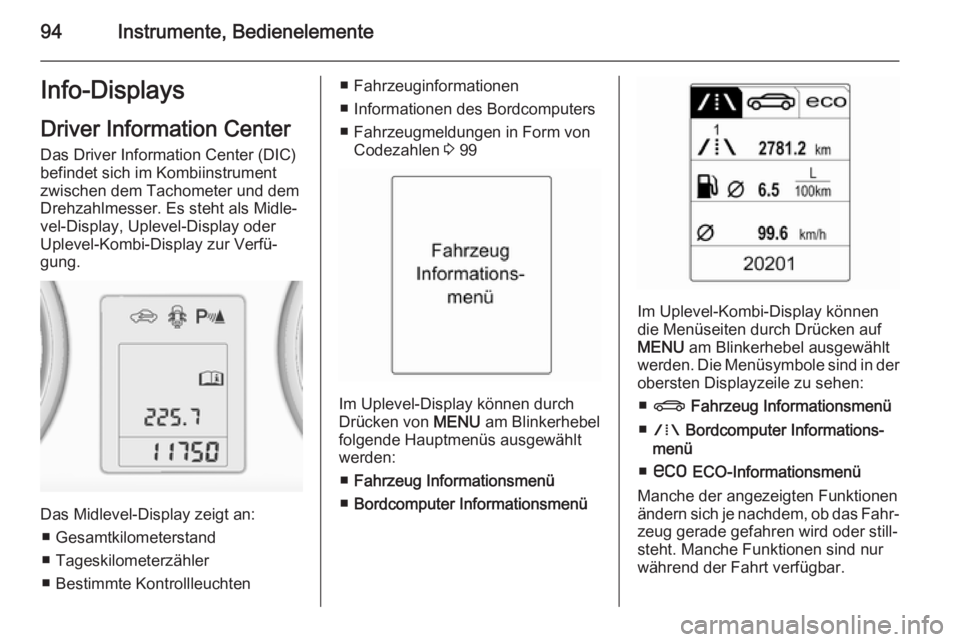

94Instrumente, BedienelementeInfo-DisplaysDriver Information Center
Das Driver Information Center (DIC)
befindet sich im Kombiinstrument
zwischen dem Tachometer und dem
Drehzahlmesser. Es steht als Midle‐
vel-Display, Uplevel-Display oder
Uplevel-Kombi-Display zur Verfü‐
gung.
Das Midlevel-Display zeigt an:
■ Gesamtkilometerstand
■ Tageskilometerzähler
■ Bestimmte Kontrollleuchten
■ Fahrzeuginformationen
■ Informationen des Bordcomputers
■ Fahrzeugmeldungen in Form von Codezahlen 3 99
Im Uplevel-Display können durch
Drücken von MENU am Blinkerhebel
folgende Hauptmenüs ausgewählt
werden:
■ Fahrzeug Informationsmenü
■ Bordcomputer Informationsmenü
Im Uplevel-Kombi-Display können
die Menüseiten durch Drücken auf
MENU am Blinkerhebel ausgewählt
werden. Die Menüsymbole sind in der obersten Displayzeile zu sehen:
■ X Fahrzeug Informationsmenü
■ W Bordcomputer Informations‐
menü
■ s ECO-Informationsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐
zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.

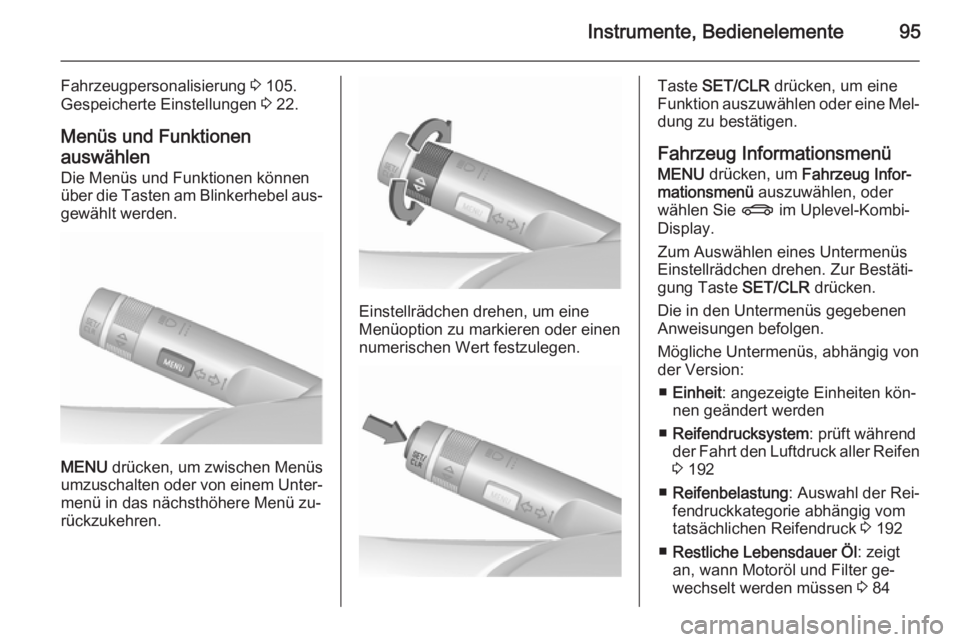

Instrumente, Bedienelemente95
Fahrzeugpersonalisierung 3 105.
Gespeicherte Einstellungen 3 22.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.
MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü zu‐ rückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informationsmenü
MENU drücken, um Fahrzeug Infor‐
mationsmenü auszuwählen, oder
wählen Sie X im Uplevel-Kombi-
Display.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen Anweisungen befolgen.
Mögliche Untermenüs, abhängig von
der Version:
■ Einheit : angezeigte Einheiten kön‐
nen geändert werden
■ Reifendrucksystem : prüft während
der Fahrt den Luftdruck aller Reifen 3 192
■ Reifenbelastung : Auswahl der Rei‐
fendruckkategorie abhängig vom
tatsächlichen Reifendruck 3 192
■ Restliche Lebensdauer Öl : zeigt
an, wann Motoröl und Filter ge‐
wechselt werden müssen 3 84

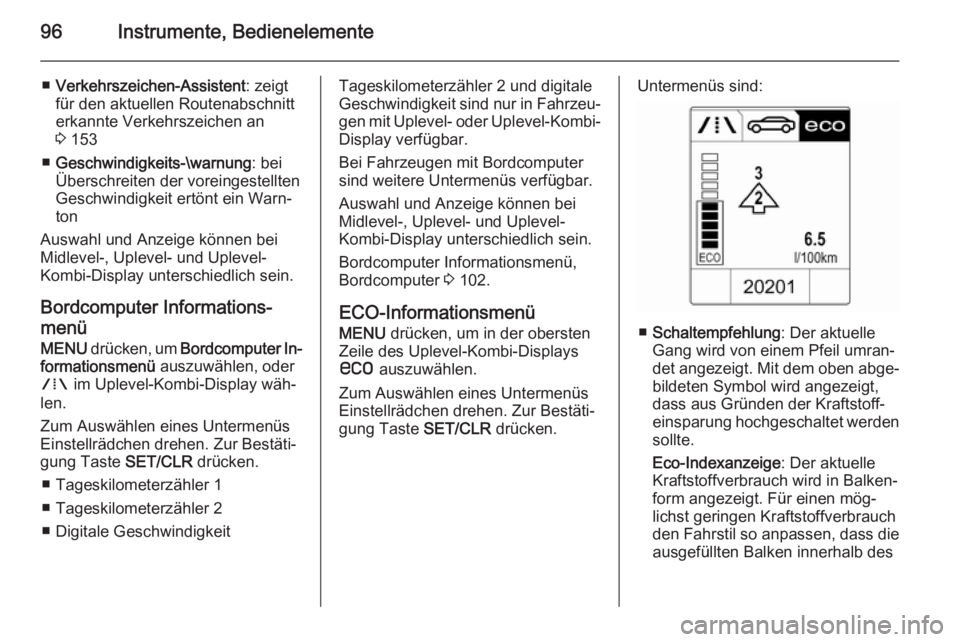

96Instrumente, Bedienelemente
■Verkehrszeichen-Assistent : zeigt
für den aktuellen Routenabschnitt
erkannte Verkehrszeichen an
3 153
■ Geschwindigkeits-\warnung : bei
Überschreiten der voreingestellten
Geschwindigkeit ertönt ein Warn‐
ton
Auswahl und Anzeige können bei Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.
Bordcomputer Informations‐
menü
MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale GeschwindigkeitTageskilometerzähler 2 und digitale
Geschwindigkeit sind nur in Fahrzeu‐
gen mit Uplevel- oder Uplevel-Kombi- Display verfügbar.
Bei Fahrzeugen mit Bordcomputer
sind weitere Untermenüs verfügbar.
Auswahl und Anzeige können bei
Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.
Bordcomputer Informationsmenü,
Bordcomputer 3 102.
ECO-Informationsmenü MENU drücken, um in der obersten
Zeile des Uplevel-Kombi-Displays
s auszuwählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.Untermenüs sind:
■Schaltempfehlung : Der aktuelle
Gang wird von einem Pfeil umran‐ det angezeigt. Mit dem oben abge‐
bildeten Symbol wird angezeigt, dass aus Gründen der Kraftstoff‐
einsparung hochgeschaltet werden sollte.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Balken‐
form angezeigt. Für einen mög‐
lichst geringen Kraftstoffverbrauch
den Fahrstil so anpassen, dass die ausgefüllten Balken innerhalb des

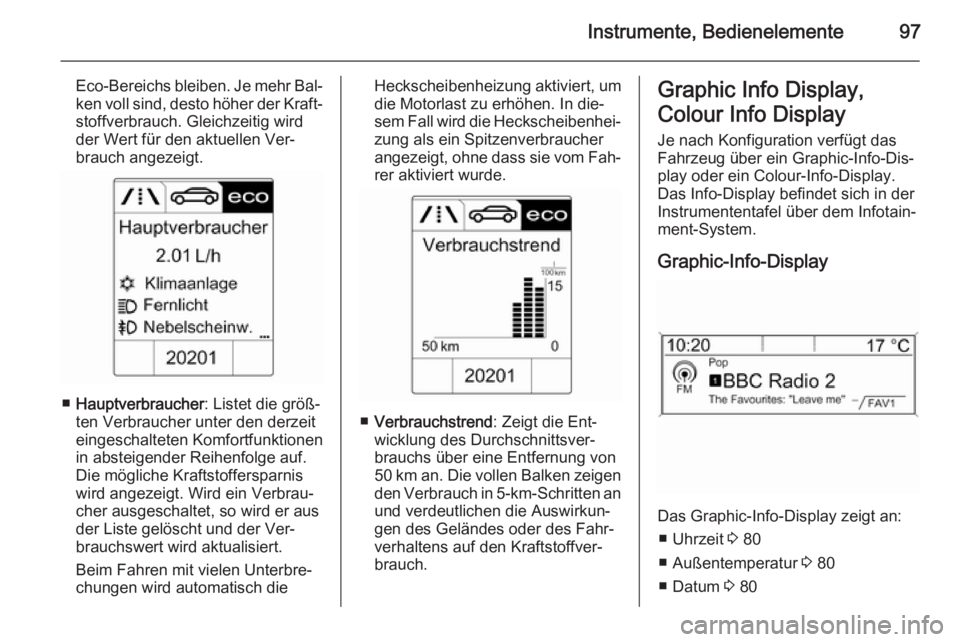

Instrumente, Bedienelemente97
Eco-Bereichs bleiben. Je mehr Bal‐ken voll sind, desto höher der Kraft‐
stoffverbrauch. Gleichzeitig wird
der Wert für den aktuellen Ver‐
brauch angezeigt.
■ Hauptverbraucher : Listet die größ‐
ten Verbraucher unter den derzeit
eingeschalteten Komfortfunktionen
in absteigender Reihenfolge auf.
Die mögliche Kraftstoffersparnis
wird angezeigt. Wird ein Verbrau‐
cher ausgeschaltet, so wird er aus der Liste gelöscht und der Ver‐
brauchswert wird aktualisiert.
Beim Fahren mit vielen Unterbre‐
chungen wird automatisch die
Heckscheibenheizung aktiviert, um
die Motorlast zu erhöhen. In die‐
sem Fall wird die Heckscheibenhei‐
zung als ein Spitzenverbraucher
angezeigt, ohne dass sie vom Fah‐ rer aktiviert wurde.
■ Verbrauchstrend : Zeigt die Ent‐
wicklung des Durchschnittsver‐
brauchs über eine Entfernung von
50 km an. Die vollen Balken zeigen
den Verbrauch in 5-km-Schritten an
und verdeutlichen die Auswirkun‐
gen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐ brauch.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic-Info-Dis‐
play oder ein Colour-Info-Display.
Das Info-Display befindet sich in der Instrumententafel über dem Infotain‐
ment-System.
Graphic-Info-Display
Das Graphic-Info-Display zeigt an: ■ Uhrzeit 3 80
■ Außentemperatur 3 80
■ Datum 3 80

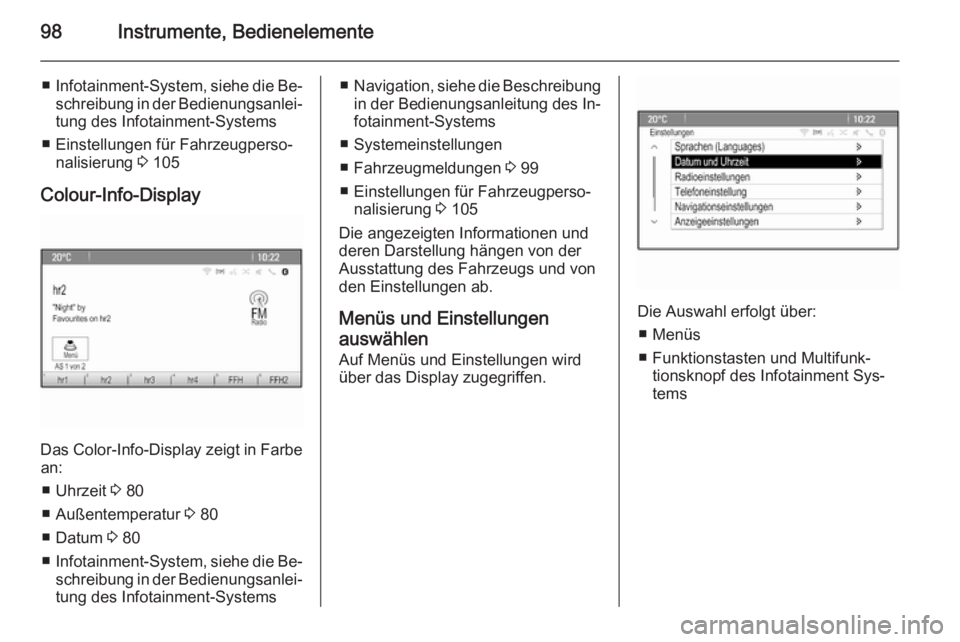

98Instrumente, Bedienelemente
■Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 105
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 80
■ Außentemperatur 3 80
■ Datum 3 80
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐ tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐ fotainment-Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 99
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 105
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Die Auswahl erfolgt über:
■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
