178Soins du véhicule
Une batterie AGM se reconnaît à l'éti‐
quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie de
véhicule d'origine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
de véhicule Opel d'origine peut ré‐
duire les performances du système
Stop/Start.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 131.
Charge de la batterie du
véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie du véhicule peut être endom‐
magée.
Démarrage par câbles auxiliaires
3 208.
Étiquette d'avertissement
Signification des symboles :
■ Pas d'étincelles ni de flammes nues
et ne pas fumer.
■ Toujours se protéger les yeux. Les gaz explosifs peuvent rendre aveu‐
gle ou blesser.
■ Conserver la batterie du véhicule hors de portée des enfants.
■ La batterie du véhicule contient de l'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.

Soins du véhicule179
■ Pour plus d'informations, consulterle manuel d'utilisation.
■ Du gaz explosif peut être présent aux alentours de la batterie du
véhicule.
Purge du système
d'alimentation en gazole
(diesel) Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.Remplacement des balais
d'essuie-glace

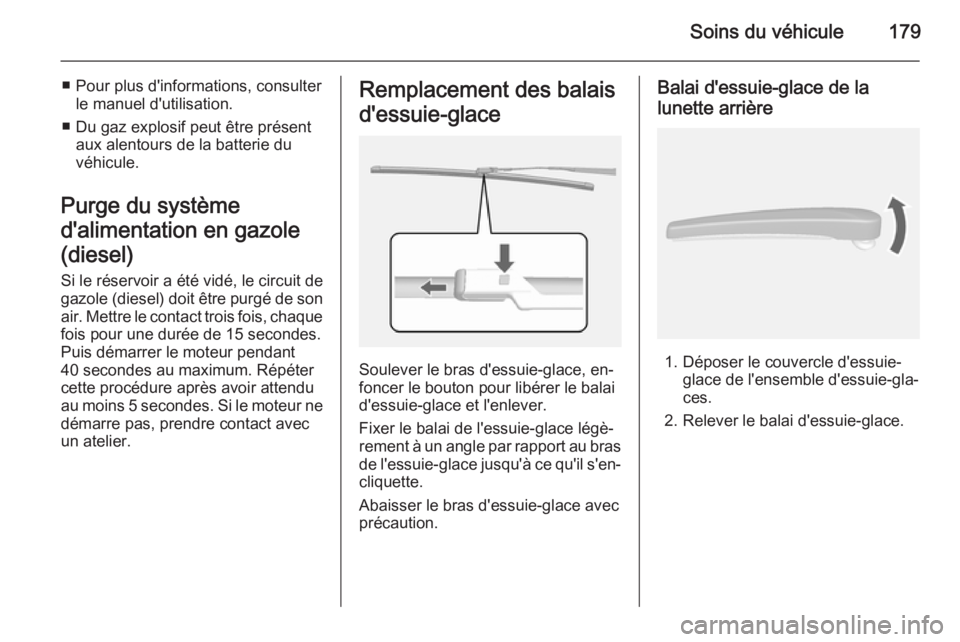

Soulever le bras d'essuie-glace, en‐
foncer le bouton pour libérer le balai
d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la
lunette arrière
1. Déposer le couvercle d'essuie- glace de l'ensemble d'essuie-gla‐
ces.
2. Relever le balai d'essuie-glace.

Soins du véhicule185

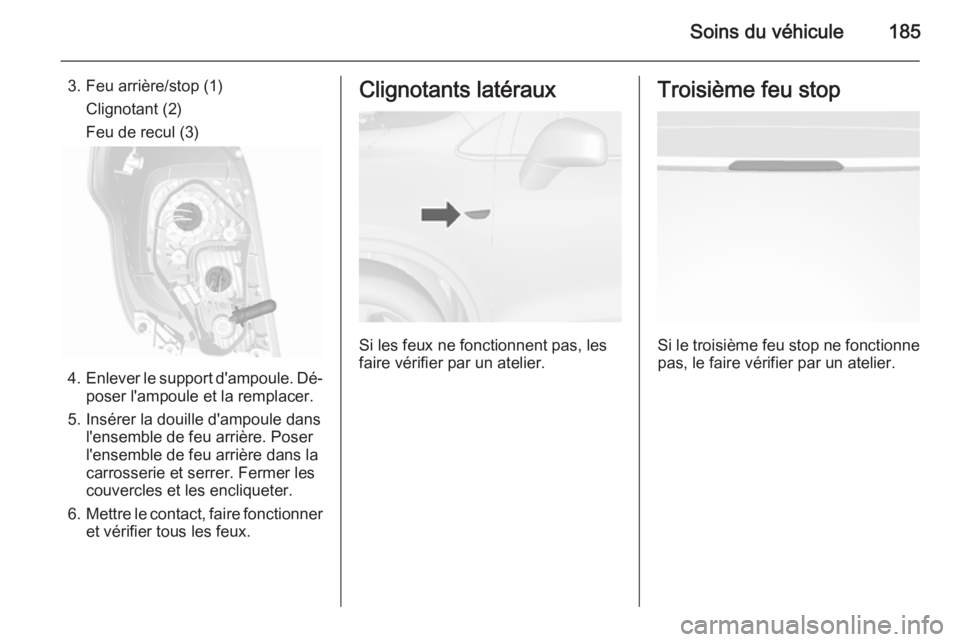

3. Feu arrière/stop (1)Clignotant (2)
Feu de recul (3)
4. Enlever le support d'ampoule. Dé‐
poser l'ampoule et la remplacer.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière. Poser
l'ensemble de feu arrière dans la
carrosserie et serrer. Fermer les
couvercles et les encliqueter.
6. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Clignotants latéraux
Si les feux ne fonctionnent pas, les
faire vérifier par un atelier.
Troisième feu stop
Si le troisième feu stop ne fonctionne pas, le faire vérifier par un atelier.

Soins du véhicule187Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Certains fusibles principaux se trou‐ vent dans une boîte au-dessus de laborne positive de la batterie. Si né‐
cessaire, les faire remplacer par un atelier.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel ne s'appliquent pas à votre
véhicule.
Lors de l'inspection de la boîte à fu‐
sibles, se reporter à l'étiquette appo‐ sée sur la boîte à fusibles.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer l'extracteur de fusible sur les
différents types de fusibles, par le
haut ou par le côté, et retirer le fusible.Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve dans le
compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.

Soins du véhicule189

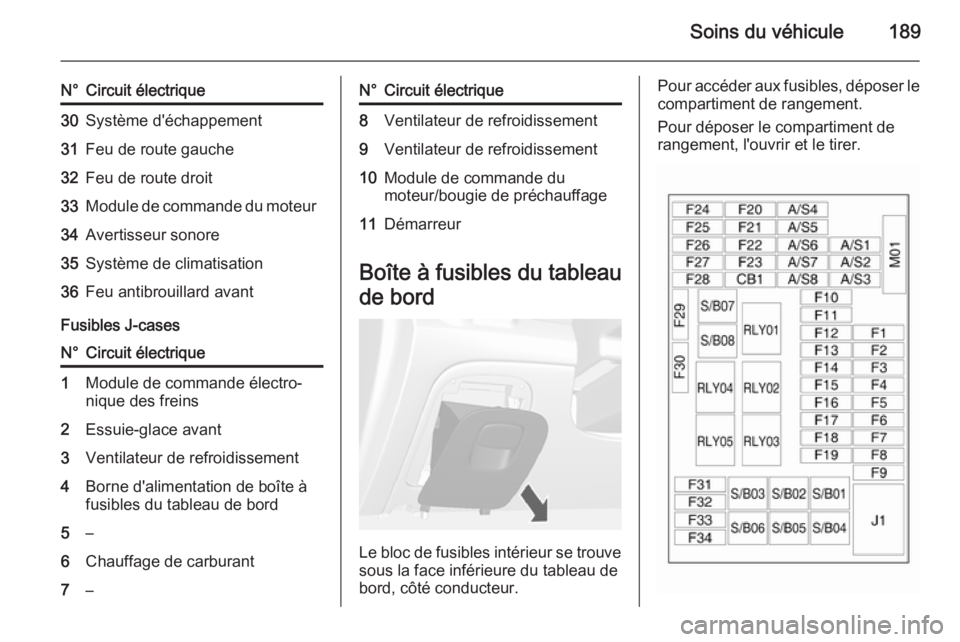

N°Circuit électrique30Système d'échappement31Feu de route gauche32Feu de route droit33Module de commande du moteur34Avertisseur sonore35Système de climatisation36Feu antibrouillard avant
Fusibles J-cases
N°Circuit électrique1Module de commande électro‐
nique des freins2Essuie-glace avant3Ventilateur de refroidissement4Borne d'alimentation de boîte à
fusibles du tableau de bord5–6Chauffage de carburant7–N°Circuit électrique8Ventilateur de refroidissement9Ventilateur de refroidissement10Module de commande du
moteur/bougie de préchauffage11Démarreur
Boîte à fusibles du tableau
de bord
Le bloc de fusibles intérieur se trouve
sous la face inférieure du tableau de
bord, côté conducteur.
Pour accéder aux fusibles, déposer le
compartiment de rangement.
Pour déposer le compartiment de
rangement, l'ouvrir et le tirer.

190Soins du véhicule
Mini-fusiblesN°Circuit électrique1Module de commande de carros‐serie2Module de commande de carros‐serie3Module de commande de carros‐serie4Module de commande de carros‐ serie5Module de commande de carros‐serie6Module de commande de carros‐
serie7Module de commande de carros‐ serie8Module de commande de carros‐serie9Commutateur d'allumage10Module de diagnostic de sécuritéN°Circuit électrique11Connecteur de liaison de
données12Climatisation13Hayon14Aide au stationnement15Avertissement de franchisse‐
ment de ligne, rétroviseur inté‐
rieur16Éclairage directionnel adaptatif ;17Lève-vitre électrique, conducteur18Détecteur de pluie19Module de commande de carros‐ serie, commande de la tension
régulée20Volant21Prises de courant d’accessoires
CA/Boîte automatique22Allume-cigares/prise de courant
d’accessoires CCN°Circuit électrique23Réserve24Réserve25Réserve26Réserve27Combiné d'instruments/chauf‐
fage auxiliaire/contacteur d'em‐
brayage28Éclairage directionnel adaptatif/
convertisseur de tension/
commutateur de phares29Réserve30Réserve31Combiné d'instruments32Infotainment System/carillon33Affichage, Infotainment System34Onstar UHP/DAB
Fusibles S/B

Soins du véhicule191

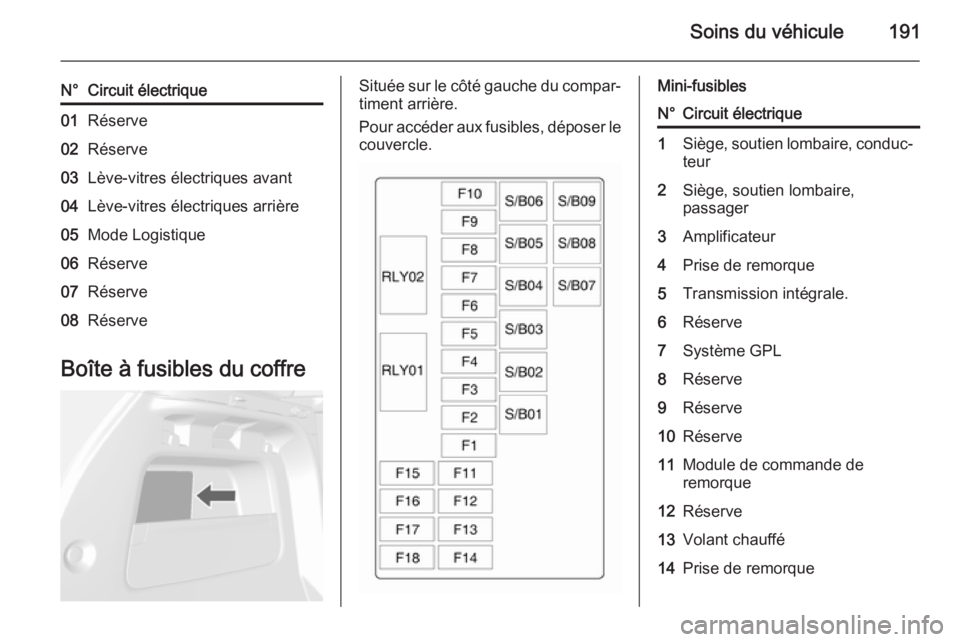

N°Circuit électrique01Réserve02Réserve03Lève-vitres électriques avant04Lève-vitres électriques arrière05Mode Logistique06Réserve07Réserve08Réserve
Boîte à fusibles du coffre
Située sur le côté gauche du compar‐timent arrière.
Pour accéder aux fusibles, déposer le
couvercle.Mini-fusiblesN°Circuit électrique1Siège, soutien lombaire, conduc‐ teur2Siège, soutien lombaire,
passager3Amplificateur4Prise de remorque5Transmission intégrale.6Réserve7Système GPL8Réserve9Réserve10Réserve11Module de commande de
remorque12Réserve13Volant chauffé14Prise de remorque

194Soins du véhicule
V=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pneus à sens de roulement
imposé Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable à un
symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 229.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte gauche ou droit indique l'équipement pneumatique d'origine
du véhicule et les pressions de gon‐
flage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 224.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 229.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.

Soins du véhicule197
État de charge du véhiculeRégler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 229, puis sélectionner
le réglage approprié dans le menu
Charge du pneu du DIC, Menu
informations véhicule 3 94.
Sélectionner :
■ Léger pour une pression de confort
jusqu'à 3 personnes
■ Eco pour une pression Eco jusqu'à
3 personnes
■ Max pour une pleine charge
Processus d'appariement de
capteur TPMS
Chaque capteur TPMS comporte un
code d'identification unique. Le code
d'identification doit être apparié à une nouvelle position de pneu/roue aprèsune permutation des pneus ou un
échange du jeu de pneu complet et si
un ou plusieurs capteurs TPMS ont
été remplacés. Le processus d'appa‐
riement de capteur TPMS doit égale‐
ment être effectué après avoir rem‐
placé une roue de secours par un
pneu de route contenant le capteur
TPMS.
Le témoin de dysfonctionnement et le message ou le code d'avertissement
doivent disparaître lors du cycle d'al‐
lumage suivant. Les capteurs sont
appariés aux positions de pneu/roue
au moyen d'un outil de réapprentis‐
sage de TPMS, dans l'ordre suivant :
pneu avant gauche, pneu avant droit,
pneu arrière droit et arrière gauche.
Consulter l'atelier pour un service ou
pour acheter un outil de réapprentis‐
sage. Il faut deux minutes pour appa‐
rier la première position de pneu/roueet cinq minutes au total pour apparier
les quatre positions de pneu/roue. Si
cela dure plus longtemps, le proces‐
sus de correspondance s'arrête et
doit être redémarré.
Processus d'appariement de capteur
TPMS :
1. Serrer le frein de stationnement ; sur les véhicules à boîte automa‐
tique, placer le levier sélecteur sur P .
2. Mettez le contact.
3. Presser MENU sur la manette de
clignotants pour sélectionner Menu informations véhicule sur le
centre d'informations du conduc‐
teur (DIC).
4. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
5. Appuyer sur le bouton SET/CLR
pour lancer le processus d'appa‐
riement de capteur. Un message
demandant d'accepter le proces‐
sus doit s'afficher.

Soins du véhicule199
Si l'usure est plus importante à l'avant
qu'à l'arrière, permuter les roues
avant avec les roues arrière. S'assu‐
rer que le sens de rotation des roues
est le même qu'auparavant.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille depneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage no‐
minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Véhicules avec roues en alliage : Lors de la pose de roue en acier avec desécrous de roues en alliage,
par exemple, lors du changement
pour des pneus d'hiver, les enjoli‐
veurs de roue ne peuvent pas être fi‐
xés aux roues en acier.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.
