OPEL MOKKA 2015.5 Priručnik za vlasnika (in Croatian)

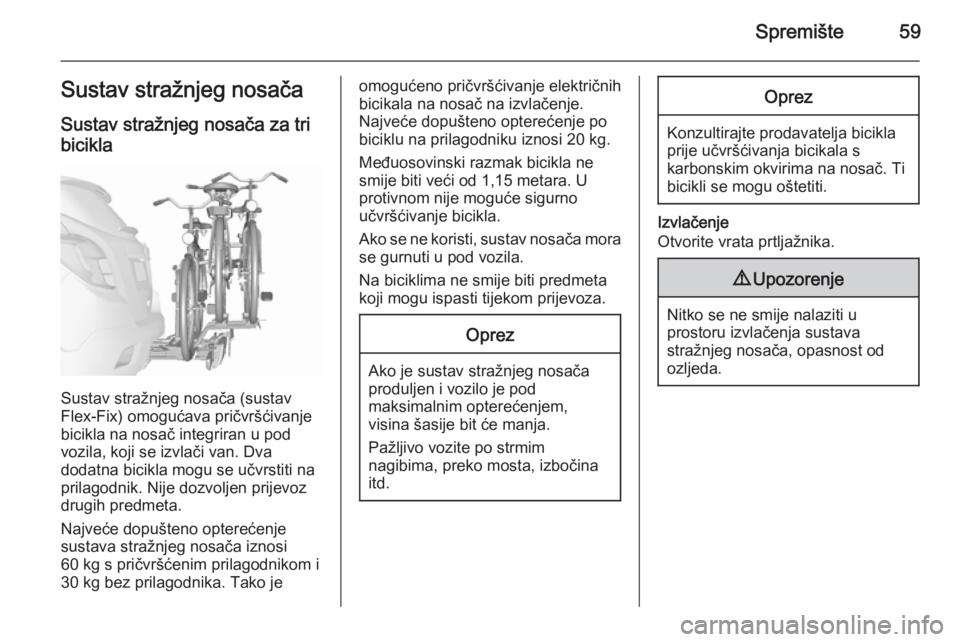

Spremište59Sustav stražnjeg nosačaSustav stražnjeg nosača za tri
bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikla na nosač integriran u pod
vozila, koji se izvlači van. Dva
dodatna bicikla mogu se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz
drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
60 kg s pričvršćenim prilagodnikom i 30 kg bez prilagodnika. Tako je
omogućeno pričvršćivanje električnih
bicikala na nosač na izvlačenje.
Najveće dopušteno opterećenje po
biciklu na prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač. Ti bicikli se mogu oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.

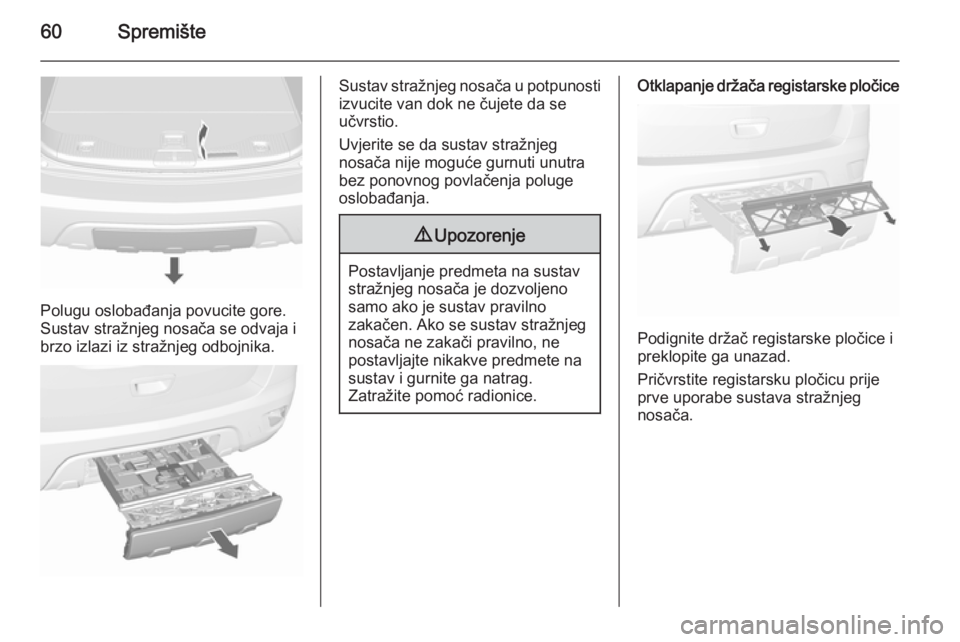

60Spremište
Polugu oslobađanja povucite gore.
Sustav stražnjeg nosača se odvaja i
brzo izlazi iz stražnjeg odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.
Pričvrstite registarsku pločicu prije
prve uporabe sustava stražnjeg
nosača.

Spremište61

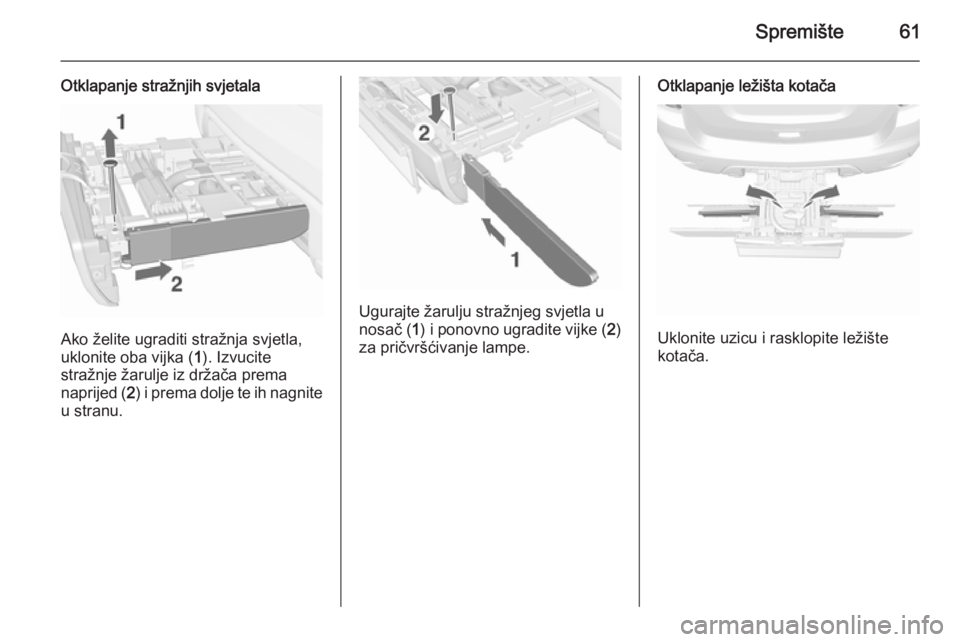

Otklapanje stražnjih svjetala
Ako želite ugraditi stražnja svjetla,
uklonite oba vijka ( 1). Izvucite
stražnje žarulje iz držača prema
naprijed ( 2) i prema dolje te ih nagnite
u stranu.
Ugurajte žarulju stražnjeg svjetla u
nosač ( 1) i ponovno ugradite vijke ( 2)
za pričvršćivanje lampe.
Otklapanje ležišta kotača
Uklonite uzicu i rasklopite ležište
kotača.

62Spremište

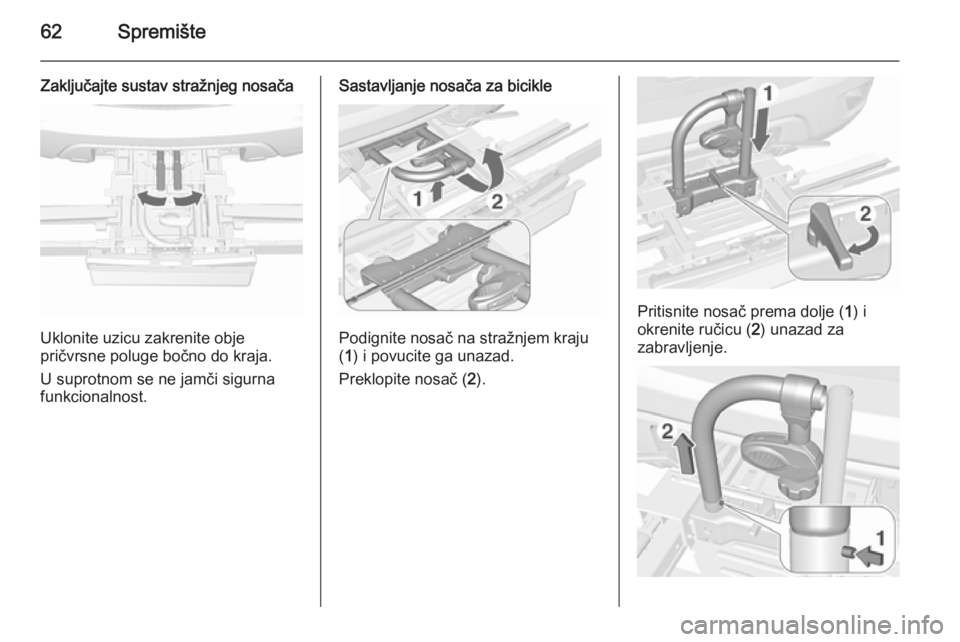

Zaključajte sustav stražnjeg nosača
Uklonite uzicu zakrenite obje
pričvrsne poluge bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
( 1 ) i povucite ga unazad.
Preklopite nosač ( 2).
Pritisnite nosač prema dolje ( 1) i
okrenite ručicu ( 2) unazad za
zabravljenje.

Spremište63

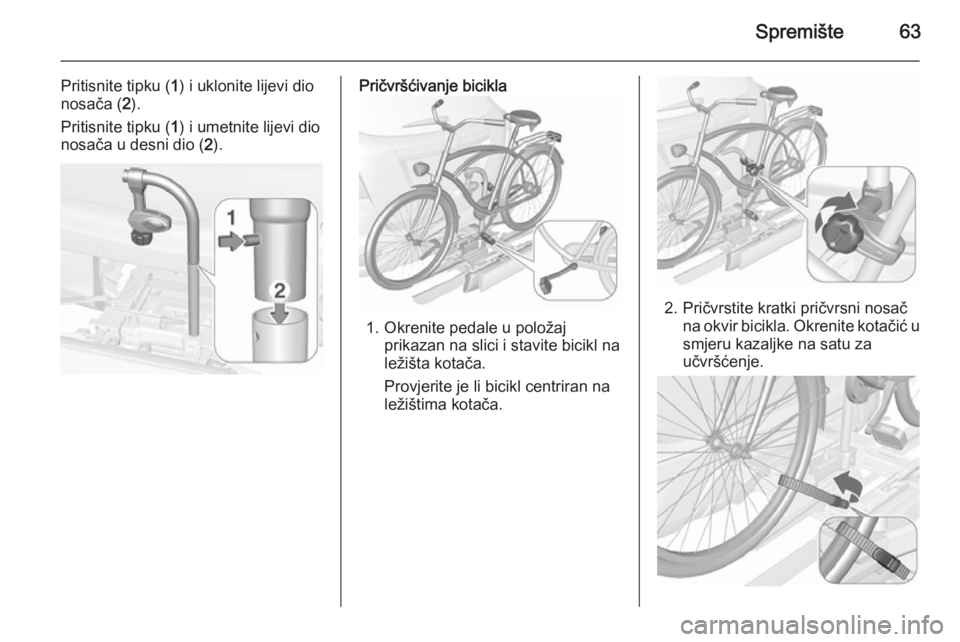

Pritisnite tipku (1) i uklonite lijevi dio
nosača ( 2).
Pritisnite tipku ( 1) i umetnite lijevi dio
nosača u desni dio ( 2).Pričvršćivanje bicikla
1. Okrenite pedale u položaj
prikazan na slici i stavite bicikl na
ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.

64Spremište

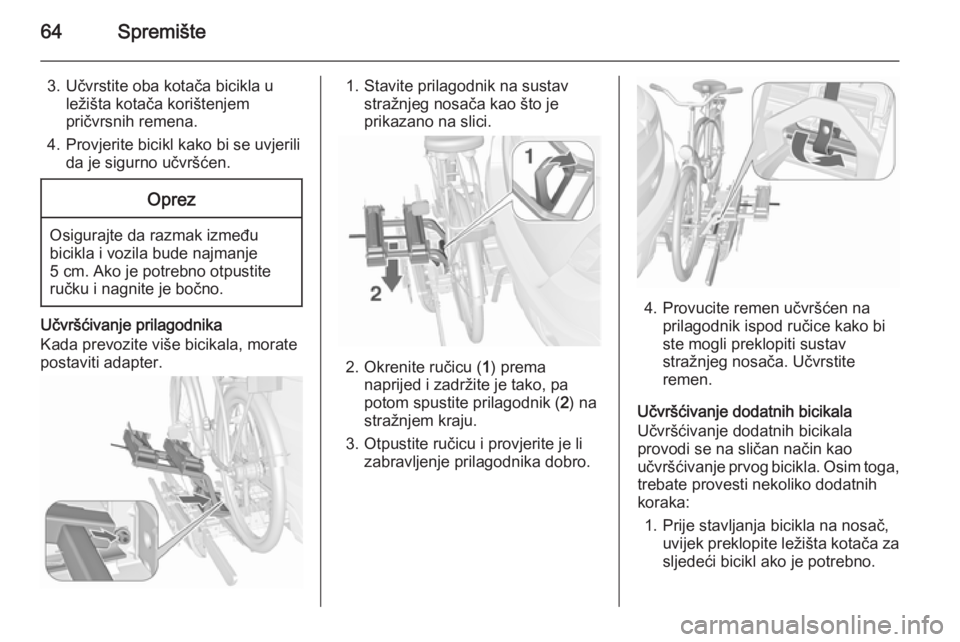

3. Učvrstite oba kotača bicikla uležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje prilagodnika
Kada prevozite više bicikala, morate
postaviti adapter.
1. Stavite prilagodnik na sustav stražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu ( 1) prema
naprijed i zadržite je tako, pa
potom spustite prilagodnik ( 2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Osim toga, trebate provesti nekoliko dodatnih
koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.

Spremište65

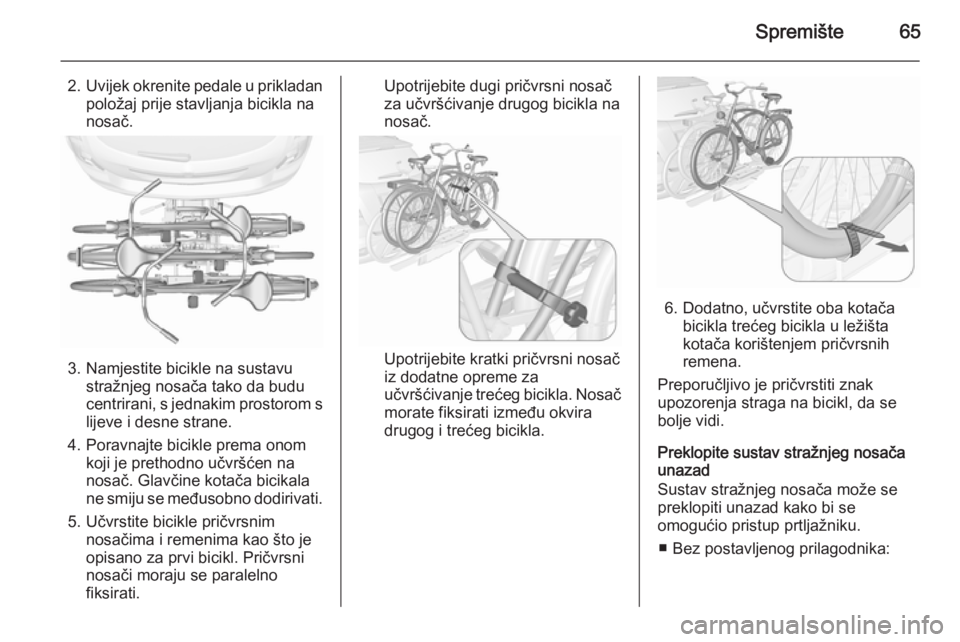

2.Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.
3. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
4. Poravnajte bicikle prema onom koji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
opisano za prvi bicikl. Pričvrsni
nosači moraju se paralelno
fiksirati.
Upotrijebite dugi pričvrsni nosač
za učvršćivanje drugog bicikla na
nosač.
Upotrijebite kratki pričvrsni nosač
iz dodatne opreme za
učvršćivanje trećeg bicikla. Nosač morate fiksirati između okvira
drugog i trećeg bicikla.
6. Dodatno, učvrstite oba kotača bicikla trećeg bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Preporučljivo je pričvrstiti znak
upozorenja straga na bicikl, da se
bolje vidi.
Preklopite sustav stražnjeg nosača unazad
Sustav stražnjeg nosača može se
preklopiti unazad kako bi se
omogućio pristup prtljažniku.
■ Bez postavljenog prilagodnika:

66Spremište
Gurnite ručicu (1) za odbravljenje i
zadržite je u tom položaju.
Gurnite nosač ( 2) unazad za
preklapanje sustava stražnjeg
nosača.
■ S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir ( 1)
bicikla koji je najdalje na nosaču i
povucite petlju ( 2) za odbravljenje.
S obje ruke držite bicikl koji je
najdalje na nosaču i preklopite
sustav stražnjeg nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
Skidanje bicikala s nosača
Oslobodite pojasne držače na obje
gume bicikla.
Okrenite kotačić u suprotnom smjeru
od kazaljke sata i skinite držače
nosača.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja bicikla sa sustava stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.

Spremište67

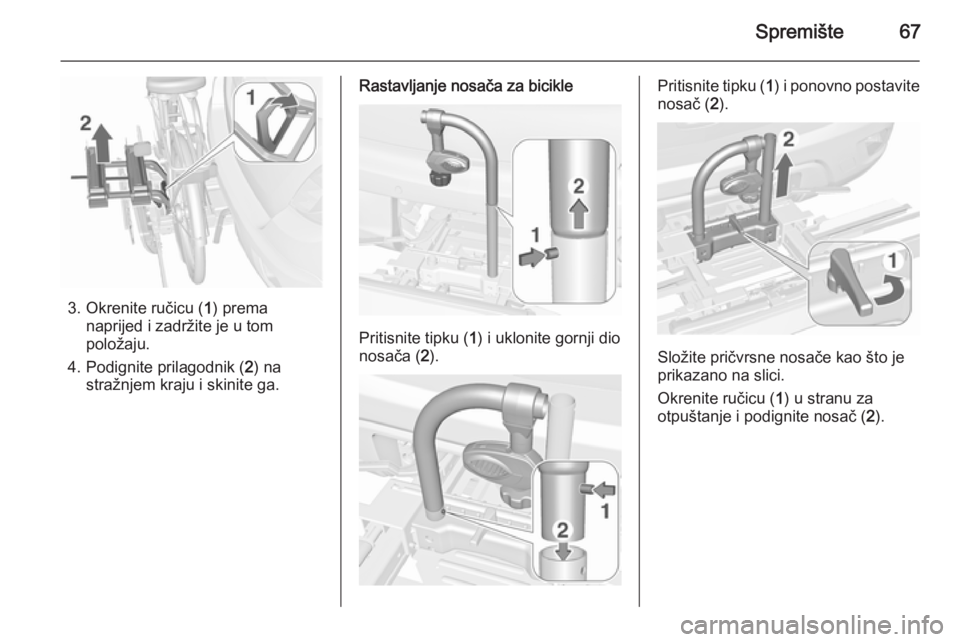

3. Okrenite ručicu (1) prema
naprijed i zadržite je u tom položaju.
4. Podignite prilagodnik ( 2) na
stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Pritisnite tipku ( 1) i uklonite gornji dio
nosača ( 2).
Pritisnite tipku ( 1) i ponovno postavite
nosač ( 2).
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu ( 1) u stranu za
otpuštanje i podignite nosač ( 2).

68Spremište

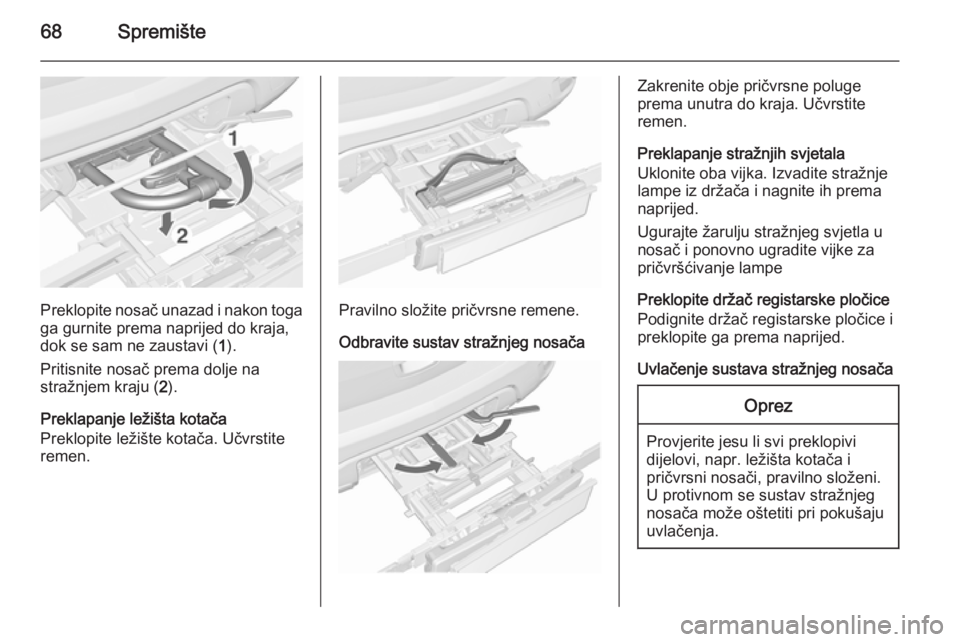

Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi ( 1).
Pritisnite nosač prema dolje na
stražnjem kraju ( 2).
Preklapanje ležišta kotača
Preklopite ležište kotača. Učvrstite
remen.Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja. Učvrstite
remen.
Preklapanje stražnjih svjetala
Uklonite oba vijka. Izvadite stražnje
lampe iz držača i nagnite ih prema
naprijed.
Ugurajte žarulju stražnjeg svjetla u
nosač i ponovno ugradite vijke za
pričvršćivanje lampe
Preklopite držač registarske pločice
Podignite držač registarske pločice i
preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, napr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.
