OPEL MOKKA 2015.5 Uživatelská příručka (in Czech)

Péče o vozidlo189
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.
Stav zatížení vozidla Upravte tlak vzduchu v pneumatikáchpodle stavu zatížení a informačníhoštítku pneumatik nebo tabulky tlaků
pneumatik 3 220, v informačním
centru řidiče (DIC) proveďte příslušné
nastavení v nabídce Zatížení pneu,
Nabídka Informace o vozidle 3 92.
Vyberte:
■ Lehké pro komfortní tlak do
obsazení až 3 osobami
■ Eko ekonomický tlak do obsazení
až 3 osobami
■ Max pro plné zatížení
Proces spárování snímače
TPMS
Každý snímač TPMS má unikátní
identifikační kód. Po otočení
pneumatik, výměně celého kola nebo
výměně jednoho nebo více snímačů
TPMS musí být tento identifikační kód spárován s polohou nové
pneumatiky/kola. Proces spárování
snímače TPMS by se měl provést
také po výměně rezervní pneumatiky
za kolo se snímačem TPMS.
Kontrolka funkční poruchy
a výstražná zpráva nebo kód by měly
zhasnout při dalším cyklu zapalování. Snímače se přiřadí polohám
jednotlivých pneumatik/kol pomocí
přístroje pro načtení systému TPMS,
a to v následujícím pořadí: levá
přední pneumatika, pravá přední
pneumatika, pravá zadní pneumatika
a levá zadní pneumatika.
Kontaktujte svého prodejce
a požádejte jej o provedení servisu
nebo o nákup přístroje k učení
snímačů. K naučení první polohy
pneumatiky/kola potřebujete
dvě minuty. K naučení všech čtyř
poloh pneumatiky/kola potřebujete pět minut. Pokud proces párovánítrvá déle, musí se přerušit a spustit
znovu.

190Péče o vozidlo
Proces spárování snímače TPMS:1. Zabrzděte parkovací brzdu. U vozidel s automatickoupřevodovkou přesuňte páku
voliče do polohy P.
2. Zapněte zapalování.
3. Stisknutím tlačítka MENU na
páčce směrových světel vyberte
položku Nabídka Informace
o vozidle v DIC.
4. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.
5. Stisknutím tlačítka SET/CLR
spusťte proces párování
snímačů. Měla by se zobrazit
zpráva s požadavkem na
potvrzení procesu.
6. Dalším stisknutím tlačítka SET/CLR volbu potvrďte. Ozve se
dvakrát houkačka, která potvrdí,
že se přijímač nachází v režimu
učení.
7. Začněte levou přední pneumatikou.8. Umístěte zařízení k bočnicipneumatiky vedle dříku ventilku.
Potom stisknutím tlačítka aktivujte snímač TPMS. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
této pneumatiky a kola.
9. Pokračujte přední pneumatikou na pravé straně a opakujte postup
uvedený v kroku 8.
10. Pokračujte zadní pneumatikou na
pravé straně a opakujte postup
uvedený v kroku 8.
11. Pokračujte levou zadní pneumatikou a opakujte postup
uvedený v kroku 8. Dvojím
zazněním houkačky je sděleno,
že identifikační kód snímače byl
přiřazen zadní pneumatice na
straně řidiče a že proces
přiřazování snímačů systému
TPMS již není aktivní.
12. Vypněte zapalování.13. Nastavte všechny čtyři pneumatiky na doporučenou
úroveň tlaku vzduchu, jež je
uvedena na štítku pro tlaky
v pneumatikách.
14. Zajistěte, aby zatížení pneumatik bylo nastaveno podle zvoleného
tlaku 3 92.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšuje.
Tlak vzduchu v pneumatice
zobrazený v informačním centru
řidiče DIC udává skutečný tlak
vzduchu v pneumatice. Proto je
důležité kontrolovat tlak vzduchu ve
studených pneumatikách.
Hloubka vzorku Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).

Péče o vozidlo191
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, zaměňte přední kola za zadní. Ujistěte se, že směr otáčení kol je
stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti
pneumatiky a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte vyměnit nálepku s tlaky vzduchu v pneumatikách.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, pneumatiky nesmějí mít
zesílené boky.
Kryty kol nesmějí zhoršovat chlazení brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se slitinovými koly: Při
montáži ocelových kol s maticemi pro
slitinová kola, například při změně na
zimní pneumatiky, nesmí být kryty kol
upevněny k ocelovým kolům.

192Péče o vozidloŘetězy na kola
Používejte řetězy pouze na předních
kolech.
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny pro
pneumatiky rozměrů 195/70 R16.
Používejte pouze řetězy s drobnými
články vhodné pro sportovní užitková vozidla SUP, které nezvýší běhoun
ani bok pneumatiky o více než
12 mm (včetně zámku řetězu).
U pneumatik s rozměry 215/55 R18 se smí používat pouze speciálnísněhové řetězy s otočným řetězovým pásem na profilu pneumatiky. Na
vnitřních bočnicích kola nesmí být
řetězové články. Profil pneumatiky se
nesmí zvětšit více než o 12 mm. Další informace ohledně správného
používání sněhových řetězů
u pneumatik s těmito rozměry vám
poskytne výrobce sněhových řetězů
nebo specializovaný prodejce
autodílů.
Sněhové řetězy nejsou povoleny na
pneumatiky rozměrů 205/70 R16,
215/65 R16, 215/60 R17
a 225/45 R19.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.Souprava na opravu
pneumatik Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud máte defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.

Péče o vozidlo193

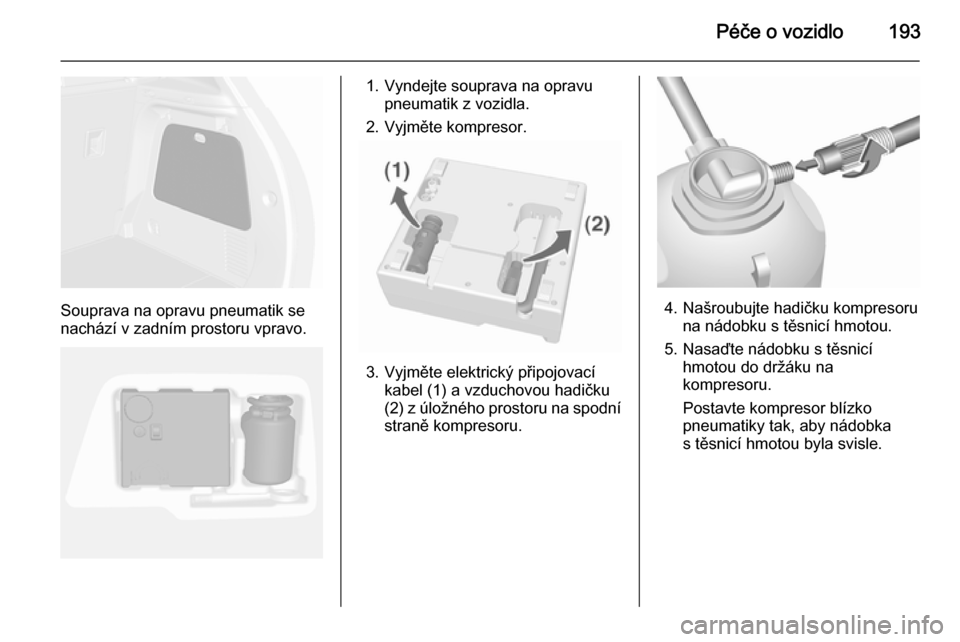

Souprava na opravu pneumatik se
nachází v zadním prostoru vpravo.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.
3. Vyjměte elektrický připojovací kabel (1) a vzduchovou hadičku
(2) z úložného prostoru na spodní
straně kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.

194Péče o vozidlo

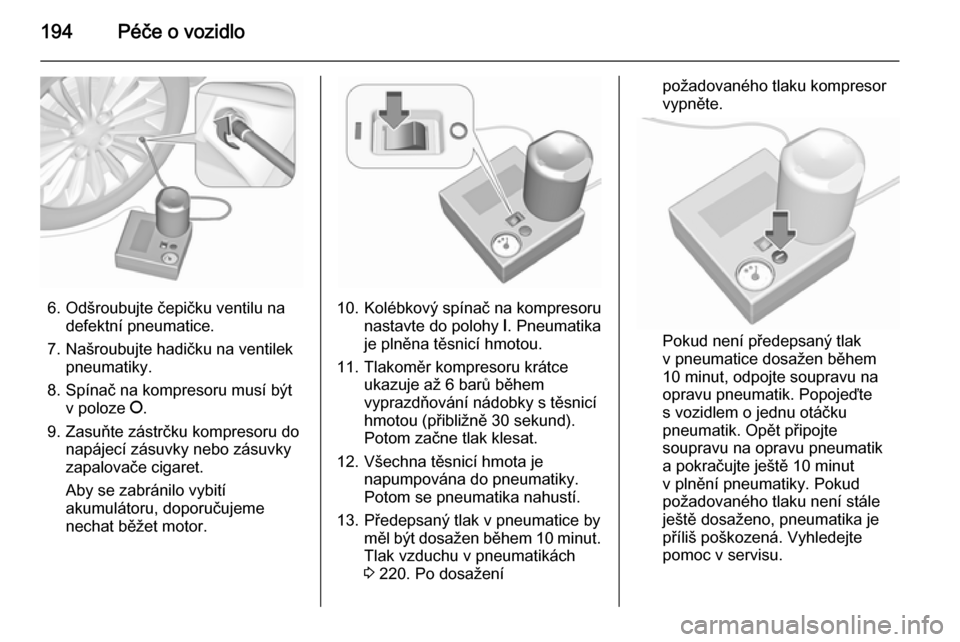

6. Odšroubujte čepičku ventilu nadefektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 220. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.

Péče o vozidlo195
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za 10 minut) zastavtea zkontrolujte tlak vzduchu

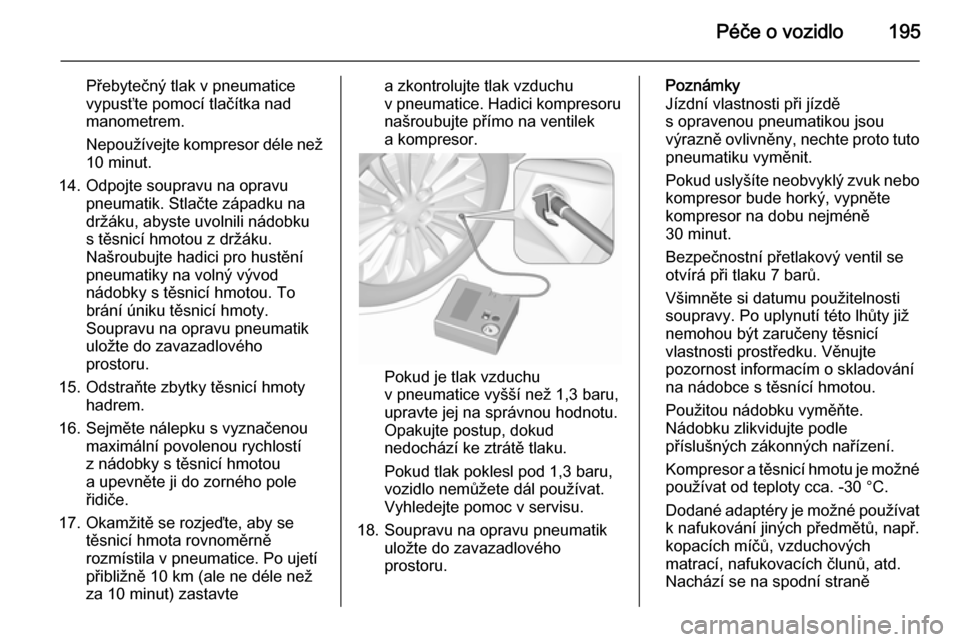

v pneumatice. Hadici kompresoru
našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu
v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné
používat od teploty cca. -30 °C.
Dodané adaptéry je možné používat
k nafukování jiných předmětů, např.
kopacích míčů, vzduchových
matrací, nafukovacích člunů, atd.
Nachází se na spodní straně

196Péče o vozidlo
kompresoru. Chcete-li jej vyjmout,
odšroubujte vzduchovou hadičku
kompresoru a vytáhněte adaptér.

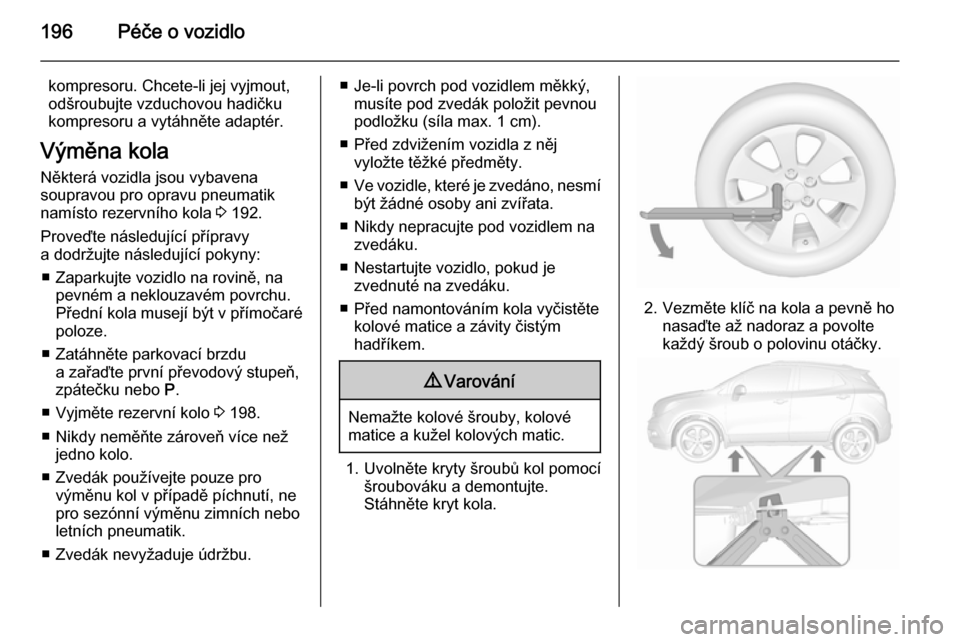

Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 192.
Proveďte následující přípravy
a dodržujte následující pokyny:
■ Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být v přímočaré
poloze.
■ Zatáhněte parkovací brzdu a zařaďte první převodový stupeň,
zpátečku nebo P.
■ Vyjměte rezervní kolo 3 198.
■ Nikdy neměňte zároveň více než jedno kolo.
■ Zvedák používejte pouze pro výměnu kol v případě píchnutí, ne
pro sezónní výměnu zimních nebo
letních pneumatik.
■ Zvedák nevyžaduje údržbu.■ Je-li povrch pod vozidlem měkký, musíte pod zvedák položit pevnou
podložku (síla max. 1 cm).
■ Před zdvižením vozidla z něj vyložte těžké předměty.
■ Ve vozidle, které je zvedáno, nesmí
být žádné osoby ani zvířata.
■ Nikdy nepracujte pod vozidlem na zvedáku.
■ Nestartujte vozidlo, pokud je zvednuté na zvedáku.
■ Před namontováním kola vyčistěte kolové matice a závity čistým
hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte.Stáhněte kryt kola.
2. Vezměte klíč na kola a pevně ho nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.

Péče o vozidlo197
3. Dbejte na to, aby byl zvedáksprávně umístěný pod příslušný
bod pro zvedání vozidla.
V závislosti na vybavení nejprve
sejměte kryty ze zvedacích míst.
4. Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připojte klíč na kola a se správně vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
5. Odšroubujte šrouby kola.
6. Vyměňte kolo. Rezervní kolo 3 198.
7. Zašroubujte šrouby kola.
8. Spusťte vozidlo dolů a odmontujte
zvedák.
9. Pevně nasaďte klíč na kola a utáhněte každý šroub
v křížovém sledu. Utahovací
moment je 140 Nm.
10. Před nainstalováním krytu kola nastavte otvor pro ventil naventilek pneumatiky.
Namontujte kryty šroubů kola.
Namontujte středový kryt na
litinová kola.
11. Namontujte kryt na zvedací místa
(u verzí s obložením prahů).
12. Uložte vyměněné kolo 3 198
a nářadí vozidla 3 185.
13. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment šroubů kola.
Vadnou pneumatiku nechte co
možná nejdříve vyměnit nebo opravit.Poloha zvedání pro zvedací
plošinu
Umístění zadního ramene
plošinového zvedáku pod střed
prohlubně prahu dveří.

198Péče o vozidlo
Poloha předního ramene na zvedací
plošině na podvozku.
Rezervní kolo Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola.
Při montáži rezervního kola, které se
liší od ostatních kol, může být toto
kolo považováno a nouzové rezervní
kolo, a proto v tomto případě platí
omezení rychlosti, i když to není na
štítku uvedeno. Platné rychlostní
limity zjistíte v autorizovaném servisu.
Rezervní kolo má ocelový ráfek.
Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Rezervní kolo se nachází
v zavazadlovém prostoru pod krytem
podlahy. Je zajištěno pomocí křídlové matice.
Uložení plnohodnotného
poškozeného kola
v zavazadlovém prostoru Prohlubeň pro rezervní kolo není
určena pro jiné rozměry pneumatik,
než má rezervní kolo.
Poškozené plnohodnotné kolo musí
být uloženo do zavazadlového
prostoru a zajištěno popruhem.
Nářadí vozidla 3 185. Zajištění kola:
1. Umístěte kolo doprostřed zavazadlového prostoru.
2. Zasuňte konec popruhu se smyčkou poutacím okem na
jedné straně.
