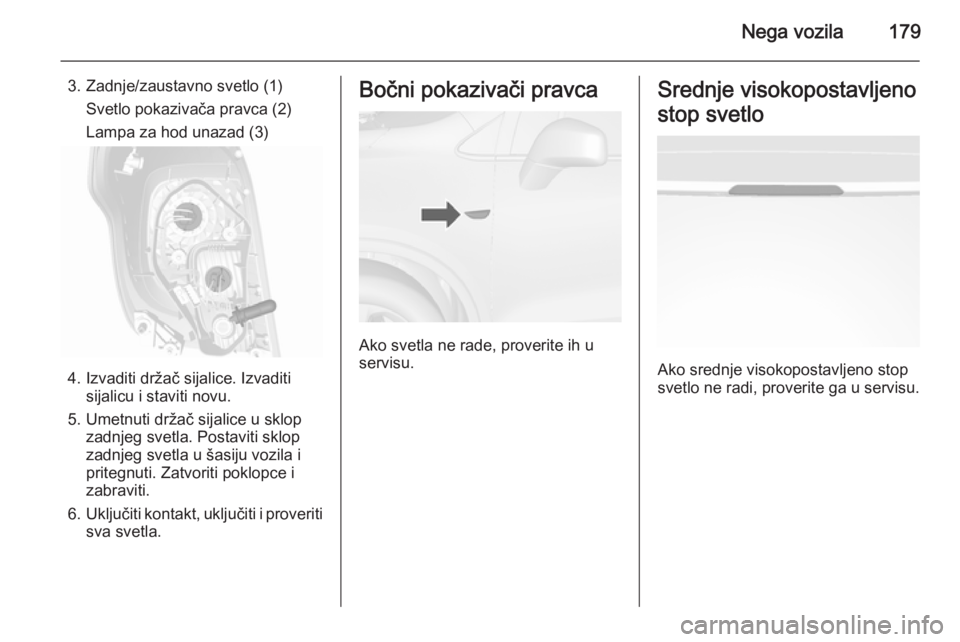

Nega vozila179
3. Zadnje/zaustavno svetlo (1)Svetlo pokazivača pravca (2)
Lampa za hod unazad (3)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Umetnuti držač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.
Bočni pokazivači pravca
Ako svetla ne rade, proverite ih u
servisu.
Srednje visokopostavljeno
stop svetlo
Ako srednje visokopostavljeno stop
svetlo ne radi, proverite ga u servisu.

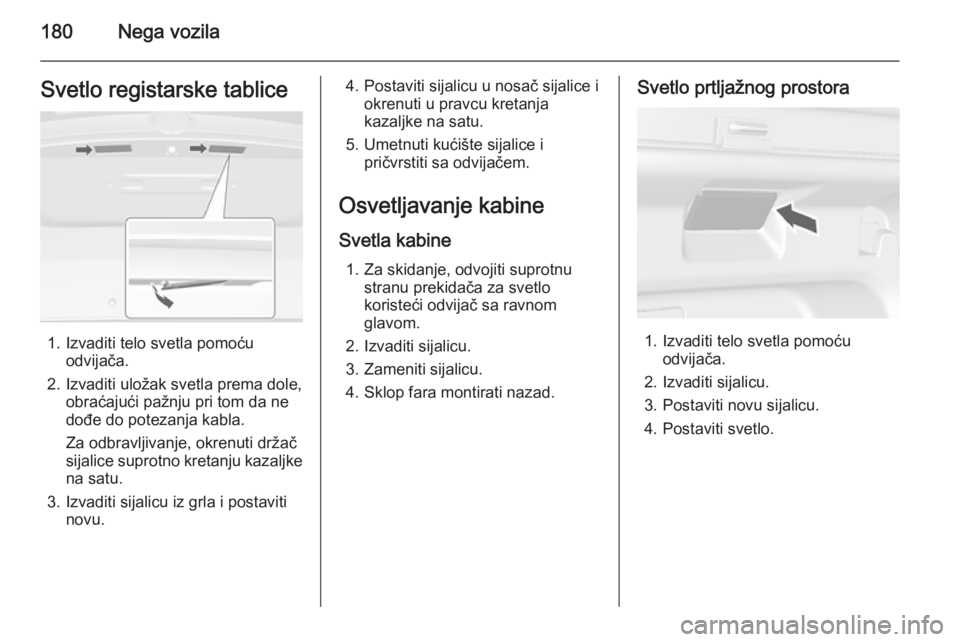

180Nega vozilaSvetlo registarske tablice
1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Osvetljavanje kabine Svetla kabine 1. Za skidanje, odvojiti suprotnu stranu prekidača za svetlo
koristeći odvijač sa ravnom
glavom.
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Sklop fara montirati nazad.Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti svetlo.

Nega vozila181Električni sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu
promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.

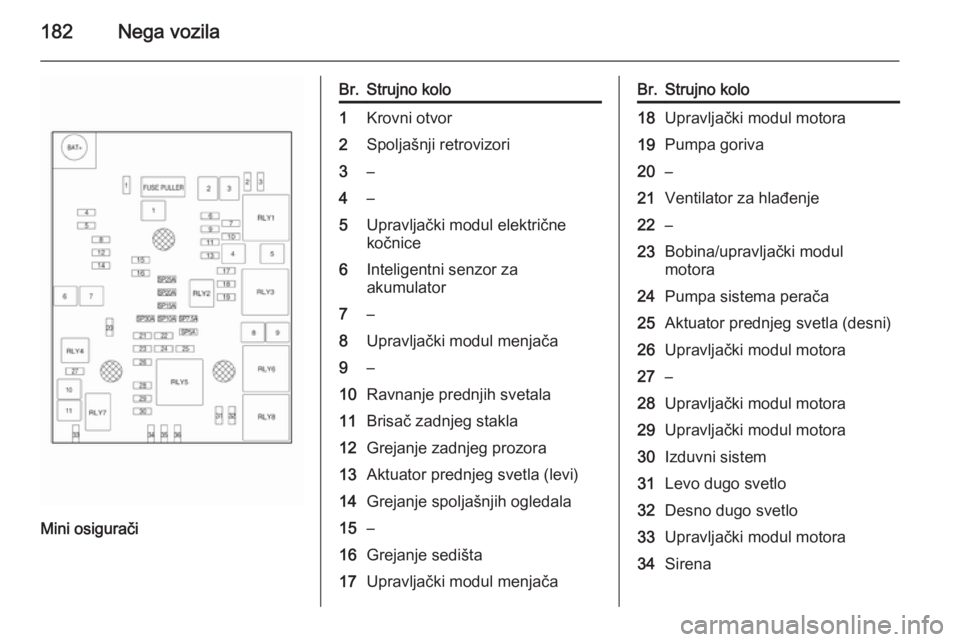

182Nega vozila
Mini osigurači
Br.Strujno kolo1Krovni otvor2Spoljašnji retrovizori3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7–8Upravljački modul menjača9–10Ravnanje prednjih svetala11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Aktuator prednjeg svetla (levi)14Grejanje spoljašnjih ogledala15–16Grejanje sedišta17Upravljački modul menjačaBr.Strujno kolo18Upravljački modul motora19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina/upravljački modul
motora24Pumpa sistema perača25Aktuator prednjeg svetla (desni)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Izduvni sistem31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena

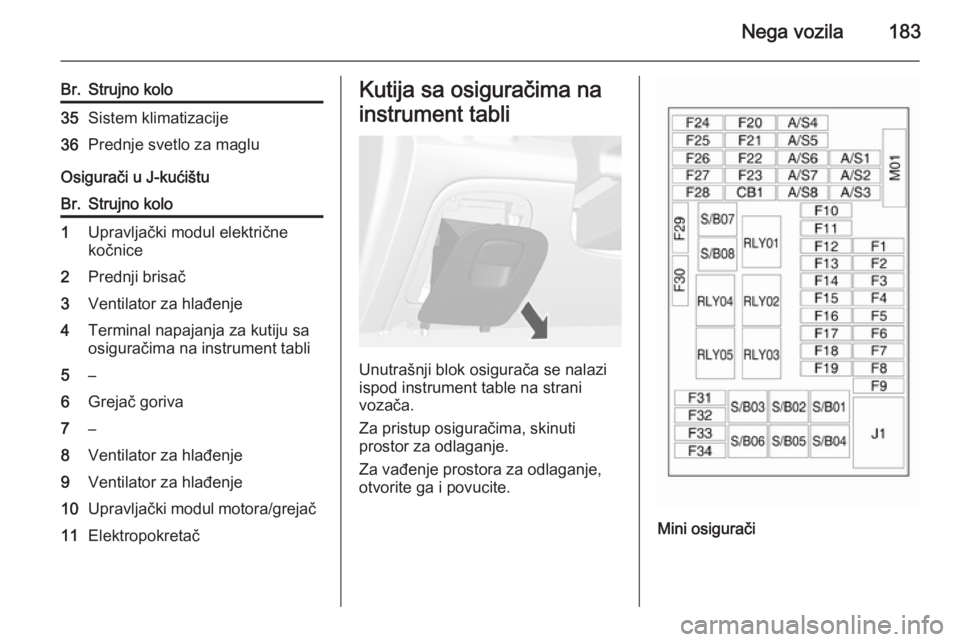

Nega vozila183
Br.Strujno kolo35Sistem klimatizacije36Prednje svetlo za maglu
Osigurači u J-kućištu
Br.Strujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Ventilator za hlađenje4Terminal napajanja za kutiju sa
osiguračima na instrument tabli5–6Grejač goriva7–8Ventilator za hlađenje9Ventilator za hlađenje10Upravljački modul motora/grejač11ElektropokretačKutija sa osiguračima na
instrument tabli
Unutrašnji blok osigurača se nalazi
ispod instrument table na strani
vozača.
Za pristup osiguračima, skinuti
prostor za odlaganje.
Za vađenje prostora za odlaganje,
otvorite ga i povucite.
Mini osigurači

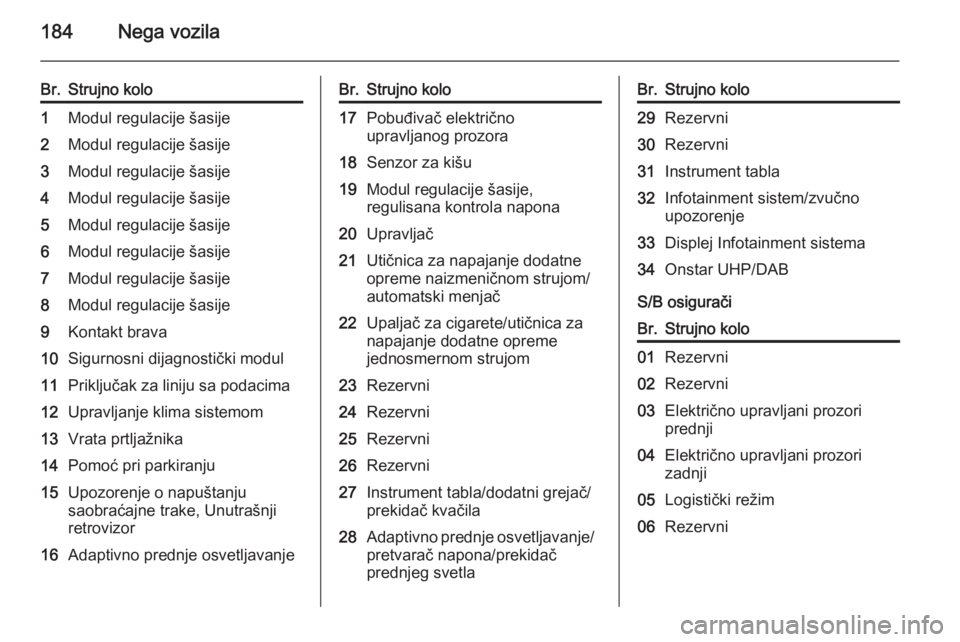

184Nega vozila
Br.Strujno kolo1Modul regulacije šasije2Modul regulacije šasije3Modul regulacije šasije4Modul regulacije šasije5Modul regulacije šasije6Modul regulacije šasije7Modul regulacije šasije8Modul regulacije šasije9Kontakt brava10Sigurnosni dijagnostički modul11Priključak za liniju sa podacima12Upravljanje klima sistemom13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje o napuštanju
saobraćajne trake, Unutrašnji
retrovizor16Adaptivno prednje osvetljavanjeBr.Strujno kolo17Pobuđivač električno
upravljanog prozora18Senzor za kišu19Modul regulacije šasije,
regulisana kontrola napona20Upravljač21Utičnica za napajanje dodatne
opreme naizmeničnom strujom/
automatski menjač22Upaljač za cigarete/utičnica za
napajanje dodatne opreme
jednosmernom strujom23Rezervni24Rezervni25Rezervni26Rezervni27Instrument tabla/dodatni grejač/
prekidač kvačila28Adaptivno prednje osvetljavanje/
pretvarač napona/prekidač
prednjeg svetlaBr.Strujno kolo29Rezervni30Rezervni31Instrument tabla32Infotainment sistem/zvučno
upozorenje33Displej Infotainment sistema34Onstar UHP/DAB
S/B osigurači
Br.Strujno kolo01Rezervni02Rezervni03Električno upravljani prozori
prednji04Električno upravljani prozori
zadnji05Logistički režim06Rezervni

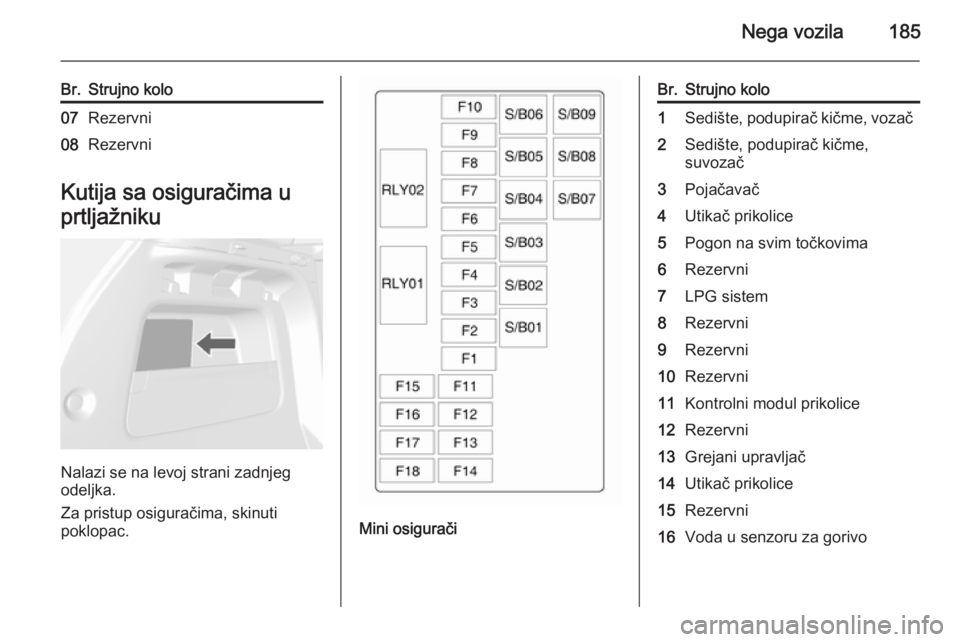

Nega vozila185
Br.Strujno kolo07Rezervni08Rezervni
Kutija sa osiguračima u
prtljažniku
Nalazi se na levoj strani zadnjeg
odeljka.
Za pristup osiguračima, skinuti
poklopac.
Mini osigurači
Br.Strujno kolo1Sedište, podupirač kičme, vozač2Sedište, podupirač kičme,
suvozač3Pojačavač4Utikač prikolice5Pogon na svim točkovima6Rezervni7LPG sistem8Rezervni9Rezervni10Rezervni11Kontrolni modul prikolice12Rezervni13Grejani upravljač14Utikač prikolice15Rezervni16Voda u senzoru za gorivo

186Nega vozila
Br.Strujno kolo17Unutrašnji retrovizor/zadnja
kamera18LPG sistem
S/B osigurači
Br.Strujno kolo1Pobuđivač električno
upravljanog sedišta2Električno upravljano sedište
suvozača3Kontrolni modul prikolice4Pretvarač napona5Akumulator6Perači prednjih svetla7Rezervni8Rezervni9RezervniAlati vozila
Alati
Vozila sa kompletom za
popravku pneumatika
Alati i komplet za popravku
pneumatika nalaze se u desnoj strani
prtljažnog prostora. 3 194.
Vozila sa rezervnim točkom
Dizalica i alati su postavljeni u prostor
za odlaganje u prtljažnom prostoru
iznad rezervnog točka.
Zamena točkova 3 197, rezervni
točak 3 200.

Nega vozila187Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Pneumatici Pneumatici sa dimenzijama
195/70 R16 i 215/60 R17 mogu se
koristiti isključivo kao zimski
pneumatici.
Zimski pneumatici Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.Shodno zakonskim regulativama
određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug vozača.
Veličina pneumatika 195/70 R16 je
prikladna samo za zimske
pneumatike.
Označavanje pneumatika Npr. 215/60 R 16 95 H215=širina pneumatika, mm60=odnos preseka (visina sa
širinom pneumatika), %R=tip pneumatika: RadijalniRF=tip: RunFlat16=prečnik naplatka u colovima95=oznaka nosivosti npr. 95
odgovara do 690 kgH=slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Odvrnuti kapicu ventila.

188Nega vozila
Pritisak pneumatika 3 222.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru levih ili desnih vrata sadrži podatke o
pritiscima u originalnim i
odgovarajućim pneumaticima.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 217.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 222.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Sistem nadzora pritiska u
pneumaticima Sistem nadzora pritiska pneumatika
(TPMS) proverava pritisak sva četiri
pneumatika jednom u minuti kada
brzina vozila dostigne određeni nivo.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje
pneumatika od strane vozača.
