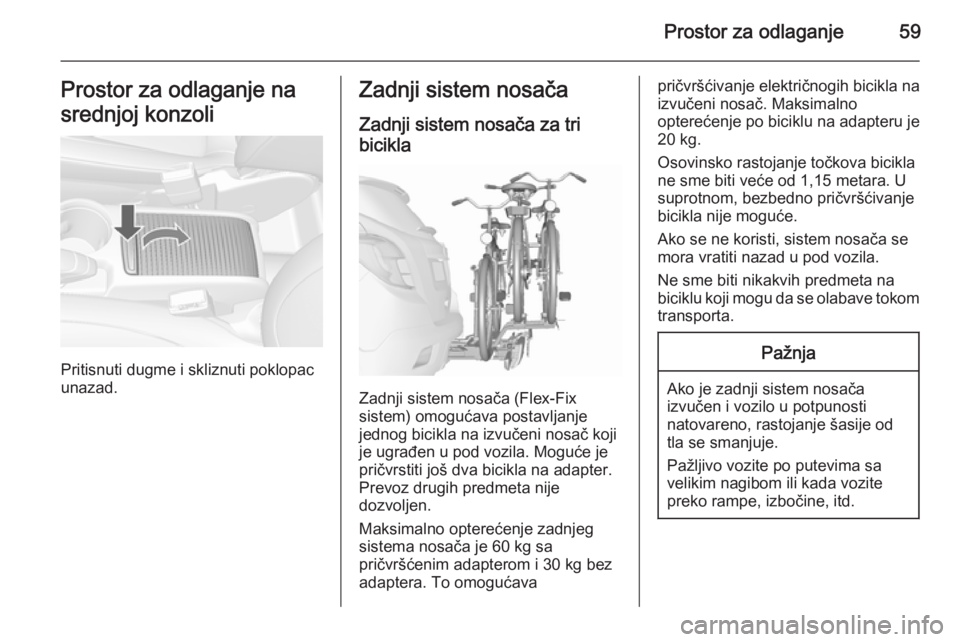

Prostor za odlaganje59Prostor za odlaganje na
srednjoj konzoli
Pritisnuti dugme i skliznuti poklopac
unazad.
Zadnji sistem nosača
Zadnji sistem nosača za tri
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
jednog bicikla na izvučeni nosač koji
je ugrađen u pod vozila. Moguće je
pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 60 kg sa
pričvršćenim adapterom i 30 kg bez
adaptera. To omogućava
pričvršćivanje električnogih bicikla na
izvučeni nosač. Maksimalno
opterećenje po biciklu na adapteru je
20 kg.
Osovinsko rastojanje točkova bicikla
ne sme biti veće od 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo vozite po putevima sa
velikim nagibom ili kada vozite
preko rampe, izbočine, itd.

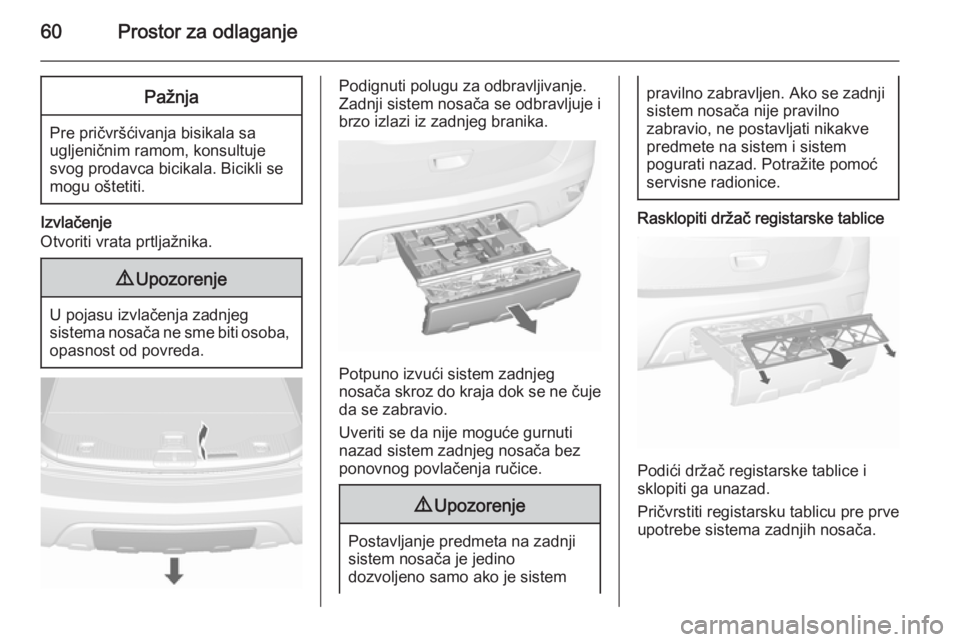

60Prostor za odlaganjePažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli se
mogu oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Zadnji sistem nosača se odbravljuje i
brzo izlazi iz zadnjeg branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.
Pričvrstiti registarsku tablicu pre prve
upotrebe sistema zadnjih nosača.

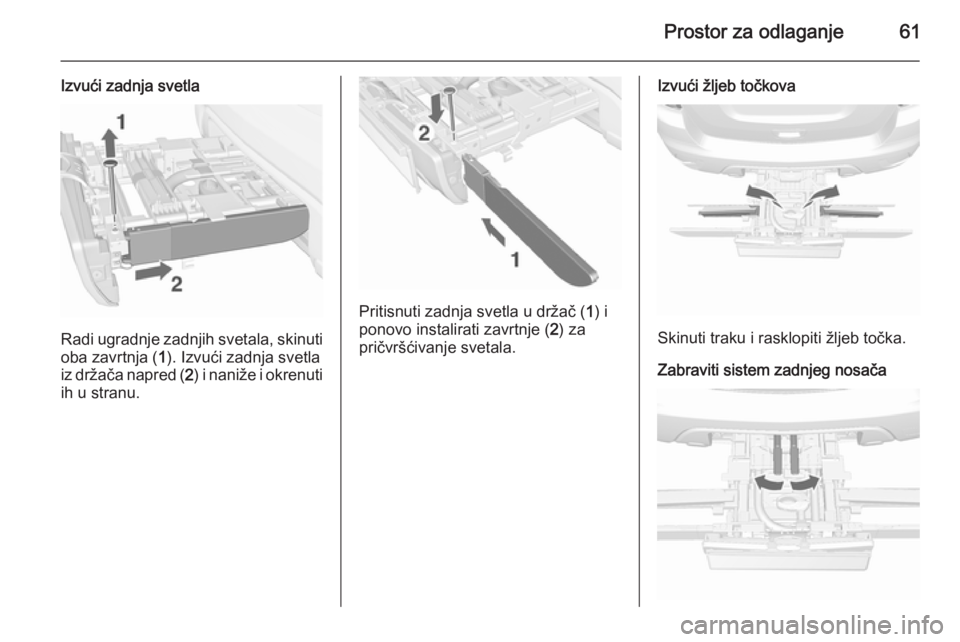

Prostor za odlaganje61
Izvući zadnja svetla
Radi ugradnje zadnjih svetala, skinutioba zavrtnja ( 1). Izvući zadnja svetla
iz držača napred ( 2) i naniže i okrenuti
ih u stranu.
Pritisnuti zadnja svetla u držač ( 1) i
ponovo instalirati zavrtnje ( 2) za
pričvršćivanje svetala.
Izvući žljeb točkova
Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača

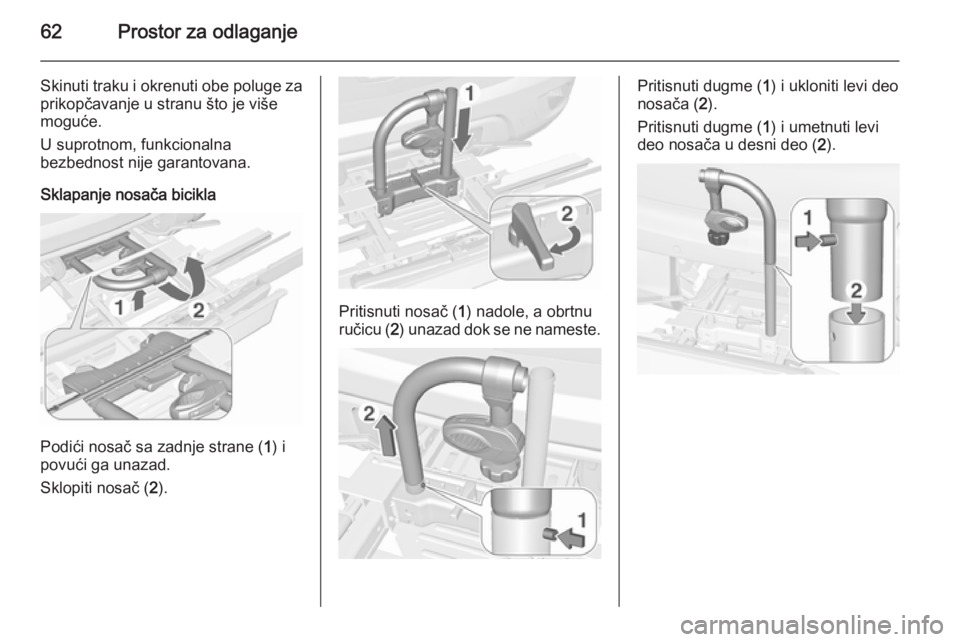

62Prostor za odlaganje
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane ( 1) i
povući ga unazad.
Sklopiti nosač ( 2).
Pritisnuti nosač ( 1) nadole, a obrtnu
ručicu ( 2) unazad dok se ne nameste.
Pritisnuti dugme ( 1) i ukloniti levi deo
nosača ( 2).
Pritisnuti dugme ( 1) i umetnuti levi
deo nosača u desni deo ( 2).

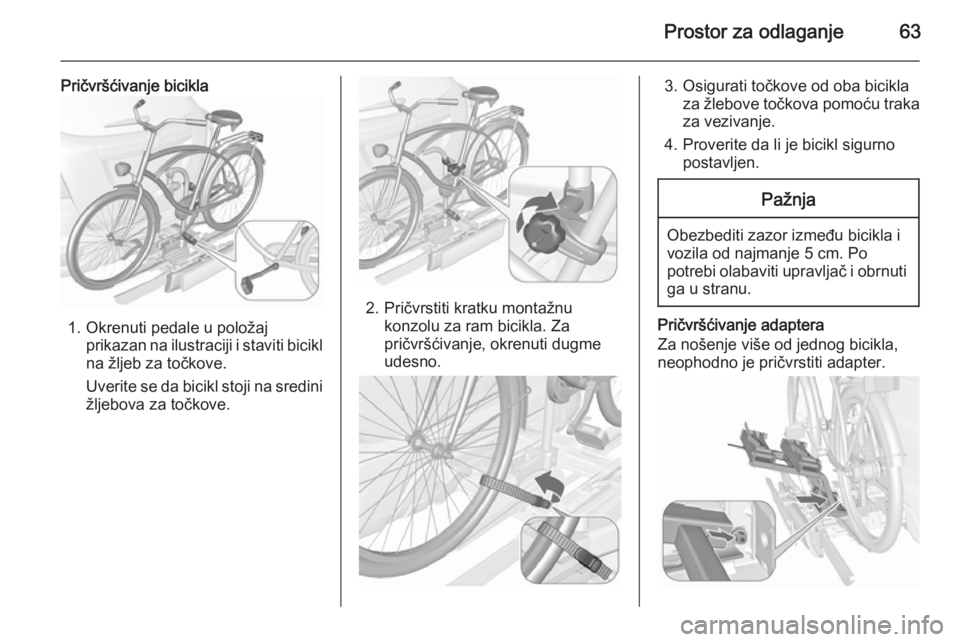

Prostor za odlaganje63
Pričvršćivanje bicikla
1. Okrenuti pedale u položajprikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje adaptera
Za nošenje više od jednog bicikla,
neophodno je pričvrstiti adapter.

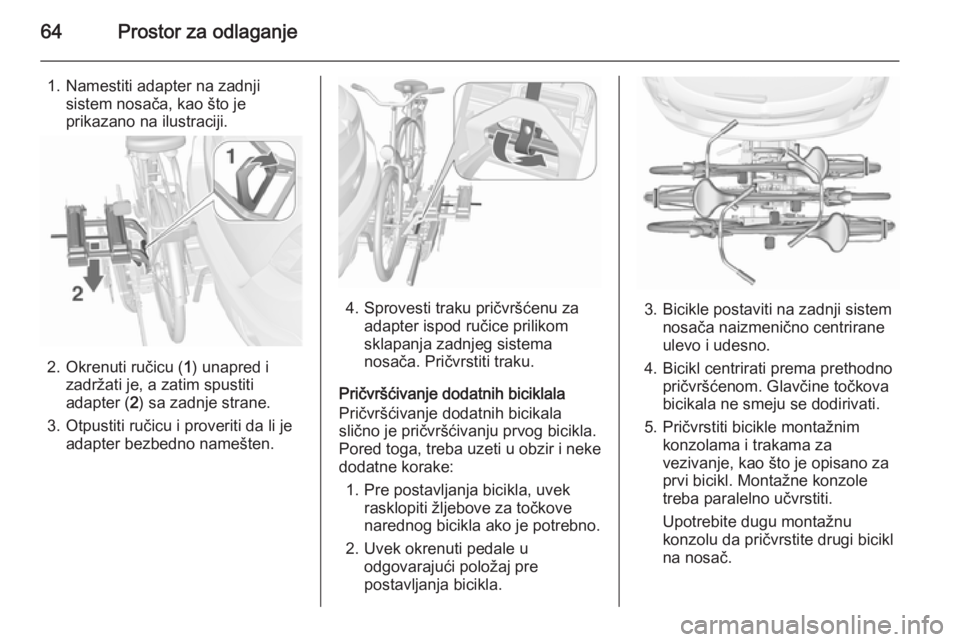

64Prostor za odlaganje
1. Namestiti adapter na zadnjisistem nosača, kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu ( 1) unapred i
zadržati je, a zatim spustiti adapter ( 2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice prilikom
sklapanja zadnjeg sistema
nosača. Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla. Pored toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.3. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati prema prethodno pričvršćenom. Glavčine točkovabicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za
prvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu konzolu da pričvrstite drugi bicikl
na nosač.

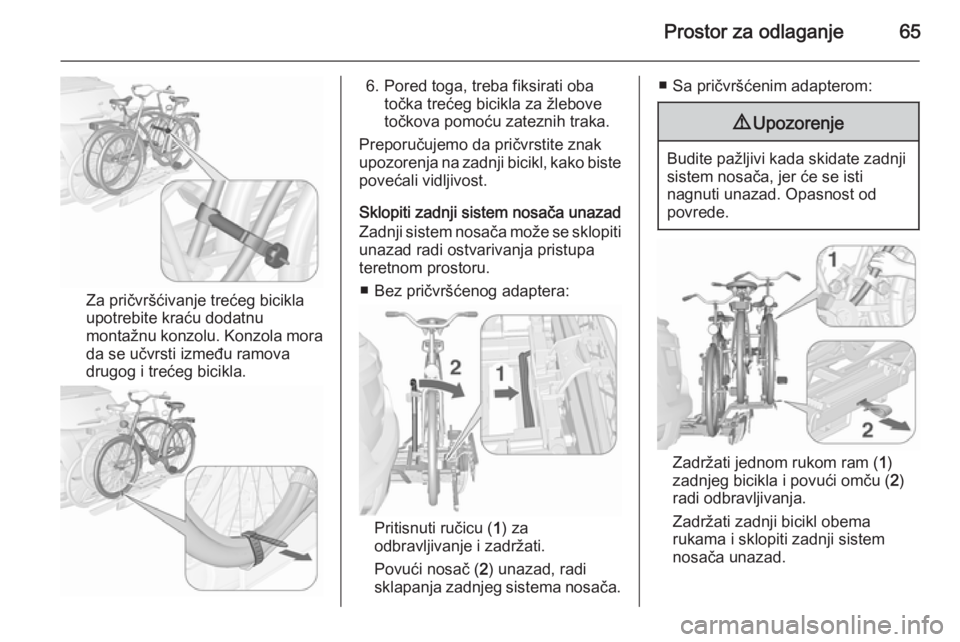

Prostor za odlaganje65
Za pričvršćivanje trećeg bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola mora
da se učvrsti između ramova
drugog i trećeg bicikla.
6. Pored toga, treba fiksirati oba točka trećeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi ostvarivanja pristupa
teretnom prostoru.
■ Bez pričvršćenog adaptera:
Pritisnuti ručicu ( 1) za
odbravljivanje i zadržati.
Povući nosač ( 2) unazad, radi
sklapanja zadnjeg sistema nosača.
■ Sa pričvršćenim adapterom:9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Zadržati jednom rukom ram ( 1)
zadnjeg bicikla i povući omču ( 2)
radi odbravljivanja.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.

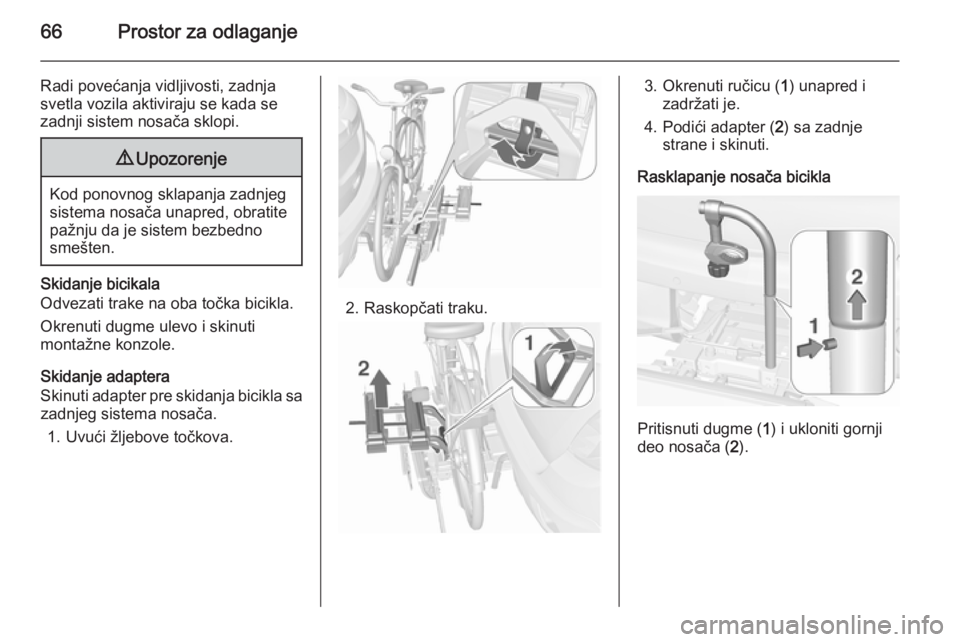

66Prostor za odlaganje
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja bicikla sa zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu ( 1) unapred i
zadržati je.
4. Podići adapter ( 2) sa zadnje
strane i skinuti.
Rasklapanje nosača bicikla
Pritisnuti dugme ( 1) i ukloniti gornji
deo nosača ( 2).

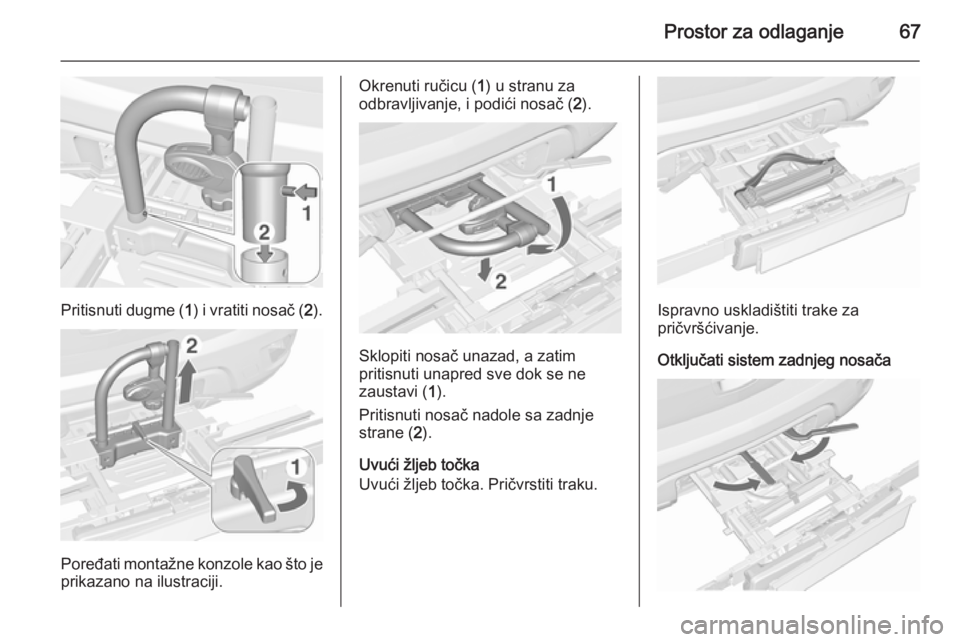

Prostor za odlaganje67
Pritisnuti dugme (1) i vratiti nosač ( 2).
Poređati montažne konzole kao što je
prikazano na ilustraciji.
Okrenuti ručicu ( 1) u stranu za
odbravljivanje, i podići nosač ( 2).
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi ( 1).
Pritisnuti nosač nadole sa zadnje
strane ( 2).
Uvući žljeb točka
Uvući žljeb točka. Pričvrstiti traku.
Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača

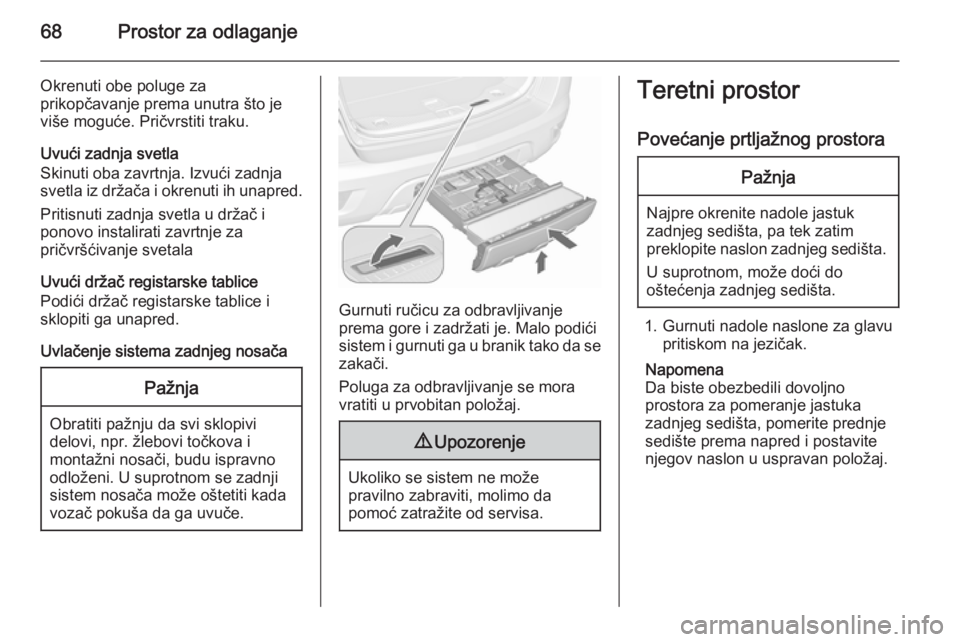

68Prostor za odlaganje
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.
Uvući zadnja svetla
Skinuti oba zavrtnja. Izvući zadnja
svetla iz držača i okrenuti ih unapred.
Pritisnuti zadnja svetla u držač i
ponovo instalirati zavrtnje za
pričvršćivanje svetala
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Povećanje prtljažnog prostoraPažnja
Najpre okrenite nadole jastukzadnjeg sedišta, pa tek zatim
preklopite naslon zadnjeg sedišta.
U suprotnom, može doći do
oštećenja zadnjeg sedišta.
1. Gurnuti nadole naslone za glavu pritiskom na jezičak.
Napomena
Da biste obezbedili dovoljno
prostora za pomeranje jastuka
zadnjeg sedišta, pomerite prednje
sedište prema napred i postavite njegov naslon u uspravan položaj.
