Уход за автомобилем199
2.Нажмите на пружинный зажим и
разъедините его.
3. Извлеките лампу из патрона и замените.
4. При установке новой лампы вставьте ее лепестки в прорезиотражателя.
5. Установите фару в сборе на ме‐
сто.
6. Закрепите лампу пружинным зажимом.
7. Присоедините разъем патрона лампы фары.
8. Установите и закройте защит‐ ный чехол фары.
Дальний свет
1. Вытяните патрон с лампой.
2. Извлеките лампу из патрона и замените.
3. При установке новой лампы вставьте ее лепестки в прорезиотражателя.
4. Установите фару в сборе на ме‐
сто.
5. Установите и закройте защит‐ ный чехол фары.
Боковые фонари
1. Извлеките патрон лампы из блок-фары, повернув его про‐
тив часовой стрелки.
2. Выньте патрон из отражателя.
3. Отсоедините разъем от лампы.

200Уход за автомобилем
4. Удалите лампу из патрона.
5. Вставьте новую лампу.
6. Подключите разъем к лампе.
7. Вставьте патрон лампы в отра‐ жатель.
8. Установите фару в сборе на ме‐
сто.
Ксеноновые фары9 Опасность
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции тех‐ обслуживания.
Фары с увеличенным углом
освещения на повороте
1. Снимите защитную крышку.
2. Вытяните патрон с лампой.
3. Извлеките лампу из патрона и замените.

Уход за автомобилем201
4. При установке новой лампывставьте ее лепестки в прорезиотражателя.
5. Установите фару в сборе на ме‐
сто.
6. Установите и закройте защит‐ ный чехол фары.
Противотуманная фара Замену ламп выполнять на стан‐
ции техобслуживания.
Передние указатели
поворота1. Поверните патрон лампы про‐ тив часовой стрелки и освобо‐
дите его.
2. Слегка прижмите лампу в пат‐ рон, поверните против часовой
стрелки, извлеките и замените
лампу.
3. Вставьте патрон в отражатель и
поверните по часовой стрелке,
чтобы его зафиксировать.

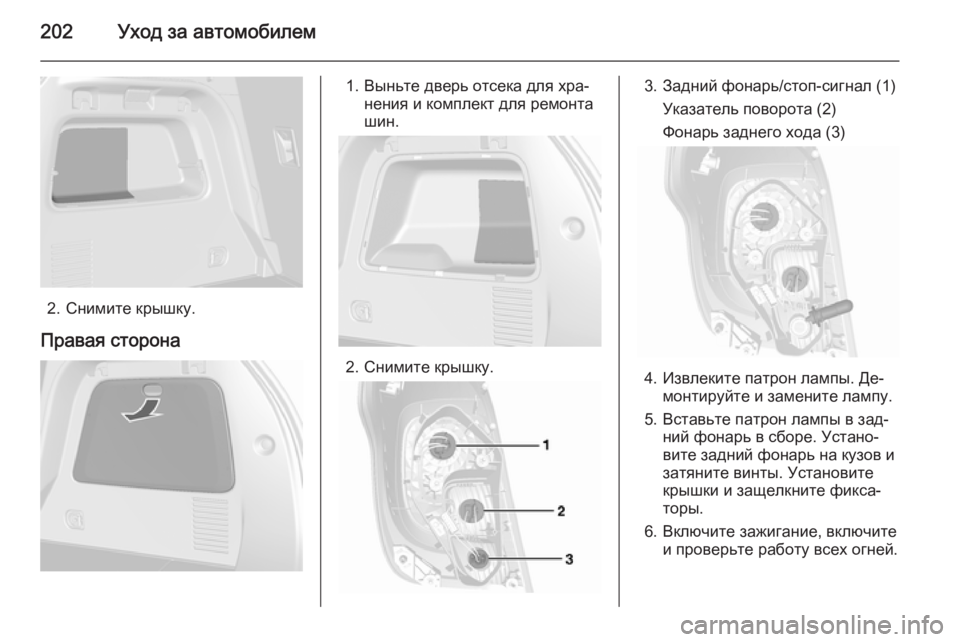

Задние фонари
Левая сторона
1. Снимите обе крышки и вывер‐ ните винты. Снимите панель.

202Уход за автомобилем
2. Снимите крышку.
Правая сторона
1. Выньте дверь отсека для хра‐ нения и комплект для ремонта
шин.
2. Снимите крышку.
3. Задний фонарь/стоп-сигнал (1)
Указатель поворота (2)
Фонарь заднего хода (3)
4. Извлеките патрон лампы. Де‐ монтируйте и замените лампу.
5. Вставьте патрон лампы в зад‐ ний фонарь в сборе. Устано‐
вите задний фонарь на кузов и
затяните винты. Установите
крышки и защелкните фикса‐
торы.
6. Включите зажигание, включите и проверьте работу всех огней.

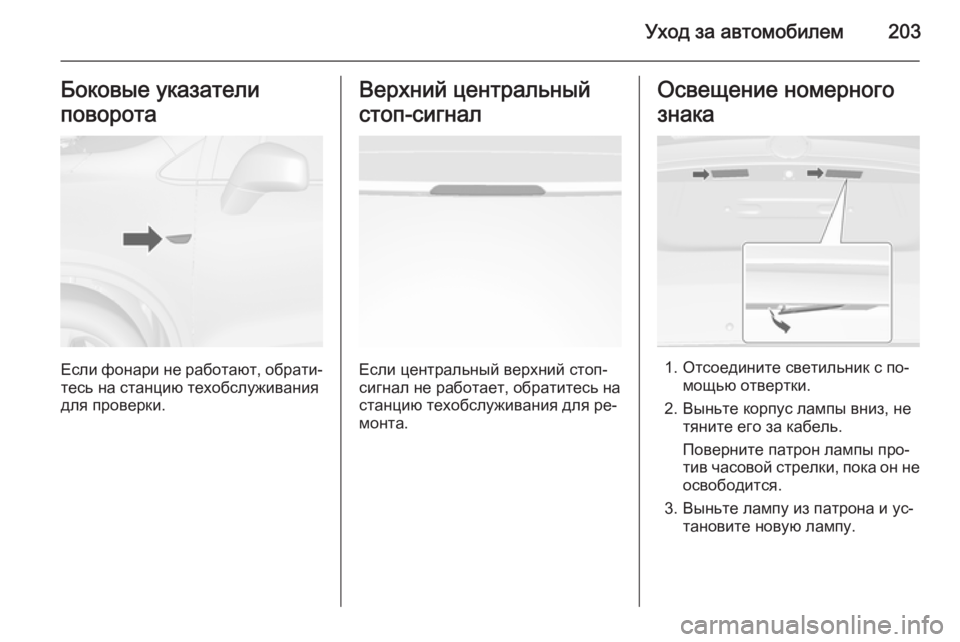

Уход за автомобилем203Боковые указатели
поворота
Если фонари не работают, обрати‐
тесь на станцию техобслуживания
для проверки.
Верхний центральный
стоп-сигнал
Если центральный верхний стоп-
сигнал не работает, обратитесь на станцию техобслуживания для ре‐монта.
Освещение номерного
знака
1. Отсоедините светильник с по‐ мощью отвертки.
2. Выньте корпус лампы вниз, не тяните его за кабель.
Поверните патрон лампы про‐
тив часовой стрелки, пока он не
освободится.
3. Выньте лампу из патрона и ус‐ тановите новую лампу.

204Уход за автомобилем
4. Вставьте патрон в корпуслампы и поверните его по часо‐вой стрелке.
5. Вставьте корпус лампы и закре‐
пите его отверткой.

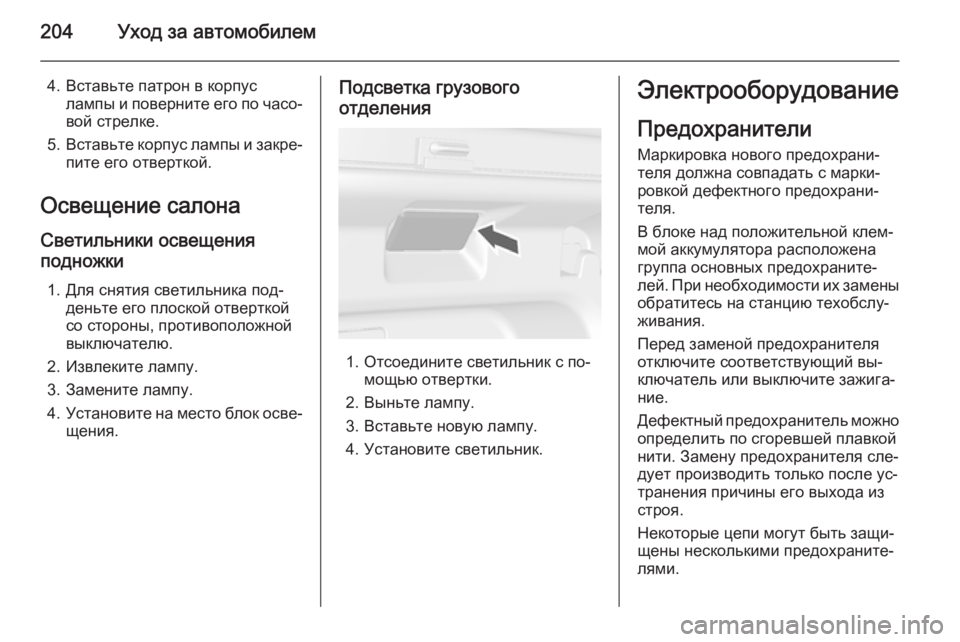

Освещение салона
Светильники освещения
подножки
1. Для снятия светильника под‐ деньте его плоской отверткой
со стороны, противоположной
выключателю.
2. Извлеките лампу. 3. Замените лампу.
4. Установите на место блок осве‐
щения.Подсветка грузового
отделения
1. Отсоедините светильник с по‐ мощью отвертки.
2. Выньте лампу.
3. Вставьте новую лампу.
4. Установите светильник.
Электрооборудование
ПредохранителиМаркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В блоке над положительной клем‐
мой аккумулятора расположена
группа основных предохраните‐
лей. При необходимости их замены
обратитесь на станцию техобслу‐
живания.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно определить по сгоревшей плавкой
нити. Замену предохранителя сле‐
дует производить только после ус‐
транения причины его выхода из
строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

Уход за автомобилем205
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.
Приспособление для снятия предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.Блок предохранителей в
моторном отсеке
Блок предохранителей находится в
моторном отсеке.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
Минипредохранители

206Уход за автомобилем
№Электрическая цепь1Вентиляционный люк крыши2Наружные зеркала3–4–5Электронный модуль управ‐
ления тормозной системой6Датчик интеллектуального
управления аккумуляторной
батарей7–8Блок управления коробкой
передач9–10Регулировка угла наклона фар11Очиститель заднего стекла12Обогрев заднего стекла13Привод фары (левой)14Обогрев наружных зеркал15–16Обогрев сидений17Блок управления коробкой
передач№Электрическая цепь18Блок управления двигателем19Топливный насос20–21Охлаждающий обдув22–23Катушка зажигания/модуль
управления двигателем24Насос омывателя25Привод фары (правой)26Блок управления двигателем27–28Блок управления двигателем29Блок управления двигателем30Выхлопная система31Левый дальний свет32Правый дальний свет33Блок управления двигателем34Звуковой сигнал35Кондиционер36Передняя противотуманная
фара
Предохранители типа J
№Электрическая цепь1Электронный модуль управ‐
ления тормозной системой2Передний стеклоочиститель3Охлаждающий обдув4Клемма электропитания блока
предохранителей панели
приборов5–6Топливный подогреватель7–8Охлаждающий обдув9Охлаждающий обдув10Модуль управления двига‐
телем/калильная свеча11Стартер

Уход за автомобилем207Блок предохранителей в
приборной панели
Внутренний блок предохранителей
расположен под приборной пане‐
лью на стороне водителя.
Чтобы добраться до предохрани‐
телей, снимите отсек для хране‐ ния.
Для снятия отсека для хранения от‐ кройте его и потяните на себя.
Минипредохранители
№Электрическая цепь1Блок управления кузовным
оборудованием2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Блок управления кузовным
оборудованием5Блок управления кузовным
оборудованием6Блок управления кузовным
оборудованием7Блок управления кузовным
оборудованием8Блок управления кузовным
оборудованием9Выключатель зажигания10Модуль защитной диагностики11Диагностическая колодка12Климат-контроль13Задняя дверь14Система облегчения парковки

208Уход за автомобилем
№Электрическая цепь15Предупреждение о выходе за
пределы полосы движения,
внутреннее зеркало16Система адаптивного голов‐
ного освещения17Электрический стеклоподъ‐
емник, сторона водителя18Датчик дождя19Модуль управления кузовным оборудованием, управление
регулируемым напряжением20Рулевое колесо21Розетка переменного тока для
электропитания аксессуаров/
автоматическая КПП22Прикуриватель/розетка
постоянного тока для электро‐
питания аксессуаров23Резерв24Резерв25Резерв26Резерв№Электрическая цепь27Комбинация приборов/допол‐
нительный отопитель/пере‐
ключатель сцепления28Автоматическая регулировка
наклона головного света/
преобразователь напряжения/
выключатель фар29Резерв30Резерв31Комбинация приборов32Информационно-развлека‐
тельная система/звуковой
сигнал33Дисплей, информационно-
развлекательная система34OnStar UHP/DAB
Плавкие предохранители с
увеличенным временем
срабатывания
№Электрическая цепь01Резерв02Резерв03Электростеклоподъемники
передние№Электрическая цепь04Электростеклоподъемники
задние05Режим транспортировки06Резерв07Резерв08Резерв
Блок предохранителей в
багажном отделении
Находится в левой части заднего
отсека.
