Îngrijirea autovehiculului179
3. Apăsaţi ştiftul suportului glisant.4. Trageţi lamela ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.Farurile cu halogen
Faza scurtă şi faza lungă
Scoateţi capacul de protecţie.

180Îngrijirea autovehiculului
Faza scurtă
1. Deconectaţi conectorul socluluibecului farului.
2. Apăsaţi clema arcuită,decuplaţi‑o.
3.Scoateţi becul din soclul becului şi
înlocuiţi-l cu un bec nou.
4. La montarea unui bec nou, fixaţi opritoarele în orificiile din
reflector.
5. Montaţi la loc ansamblul farului. 6. Fixaţi clema elastică.
7. Conectaţi conectorul soclului becului.
8. Puneţi la loc capacul de protecţie al farului şi închideţi.
Faza lungă
1. Scoateţi soclul becului, trăgându‑l.
2. Scoateţi becul din soclul becului şi
înlocuiţi-l cu un bec nou.
3. La montarea unui bec nou, fixaţi opritoarele în orificiile din
reflector.
4. Montaţi la loc ansamblul farului. 5. Puneţi la loc capacul de protecţie al farului şi închideţi.

Îngrijirea autovehiculului181
Luminile laterale
1. Scoateţi soclul din ansamblurotindu-l în sens invers orar.
2. Scoateţi soclul becului din reflector.
3. Decuplaţi conectorul de la bec.
4. Scoateţi becul din fasung.
5. Introduceţi becul nou.
6. Cuplaţi conectorul la bec.
7. Introduceţi soclul în reflector.
8. Montaţi la loc ansamblul.
Farurile cu xenon9 Pericol
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Lămpi cu funcţia cornering
1. Scoateţi capacul de protecţie.

182Îngrijirea autovehiculului
2. Scoateţi soclul becului,trăgându‑l.
3.Scoateţi becul din soclul becului şi
înlocuiţi-l cu un bec nou.
4. La montarea unui bec nou, fixaţi opritoarele în orificiile din
reflector.
5. Montaţi la loc ansamblul farului. 6. Puneţi la loc capacul de protecţie al farului şi închideţi.
Proiectoarele de ceaţă
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lămpile de semnalizare
din faţă1. Rotiţi soclul becului în sens antiorar şi deblocaţi.
2. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou.
3. Introduceţi soclul în reflector şi rotiţi-l în sens orar pentru blocare
în poziţie.

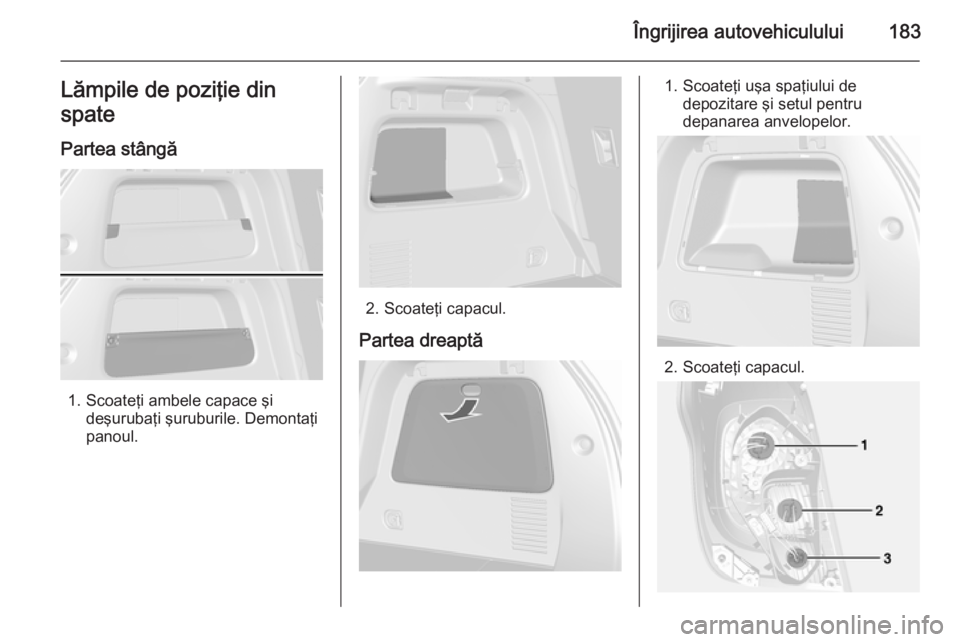

Îngrijirea autovehiculului183Lămpile de poziţie din
spate
Partea stângă
1. Scoateţi ambele capace şi deşurubaţi şuruburile. Demontaţi
panoul.
2. Scoateţi capacul.
Partea dreaptă
1. Scoateţi uşa spaţiului de depozitare şi setul pentru
depanarea anvelopelor.
2. Scoateţi capacul.

184Îngrijirea autovehiculului
3. Lampa de poziţie/de stop (1)Lampa de semnalizare direcţie (2)
Lampa de marşarier (3)
4. Scoateţi soclul lămpii. Scoateţi becul şi înlocuiţi-l.
5. Introduceţi suportul becului în ansamblul lămpii de poziţie.
Instalaţi blocul optic spate în
caroserie şi strângeţi. Închideţi şi
cuplaţi capacele.
6. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare
laterale
Dacă luminile nu funcţionează,
apelaţi la un atelier pentru a le
verifica.
Lampa de frână montată în
centru sus
Dacă lampa de frână montată în
centru, sus nu funcţionează, apelaţi la un atelier pentru a o verifica.

Îngrijirea autovehiculului185Luminile pentru plăcuţa de
înmatriculare
1. Scoateţi lampa cu ajutorul unei şurubelniţe.
2. Scoateţi carcasa lămpii în jos, fără
a trage cablul.
Rotiţi soclul becului în sens
antiorar pentru deblocare.
3. Scoateţi becul din soclu şi înlocuiţi-l cu unul nou.
4. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în sens
orar.
5. Introduceţi carcasa lămpii şi strângeţi cu ajutorul unei
şurubelniţe.
Luminile interioare
Lumini de curtoazie 1. Pentru a o scoate, ridicaţi partea opusă a comutatorului de lumini
cu ajutorul unei şurubelniţe cu cap
plat.
2. Scoateţi becul.
3. Înlocuiţi becul.
4. Montaţi la loc ansamblul lămpii.Lampa din portbagaj
1. Scoateţi lampa cu ajutorul unei şurubelniţe.
2. Scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.

186Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
O parte din siguranţele principale se
găsesc într-o cutie deasupra bornei
pozitive. Dacă este necesar, apelaţi
la un atelier service pentru a le
înlocui.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se
aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,
citiţi eticheta cutiei respective.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
compartimentului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.

Îngrijirea autovehiculului187

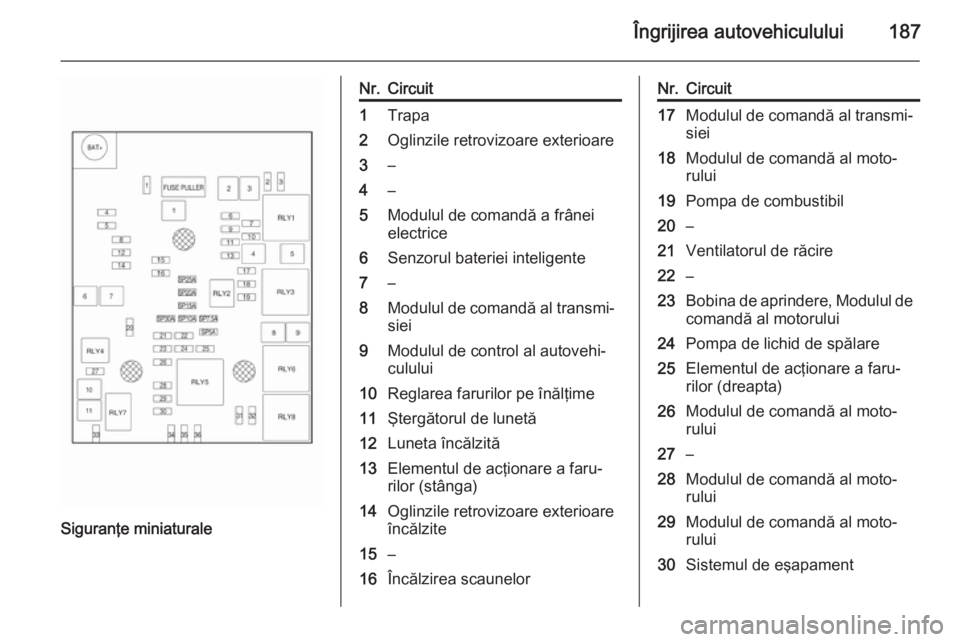

Siguranţe miniaturale
Nr.Circuit1Trapa2Oglinzile retrovizoare exterioare3–4–5Modulul de comandă a frânei
electrice6Senzorul bateriei inteligente7–8Modulul de comandă al transmi‐ siei9Modulul de control al autovehi‐
culului10Reglarea farurilor pe înălţime11Ştergătorul de lunetă12Luneta încălzită13Elementul de acţionare a faru‐
rilor (stânga)14Oglinzile retrovizoare exterioare
încălzite15–16Încălzirea scaunelorNr.Circuit17Modulul de comandă al transmi‐ siei18Modulul de comandă al moto‐
rului19Pompa de combustibil20–21Ventilatorul de răcire22–23Bobina de aprindere, Modulul de
comandă al motorului24Pompa de lichid de spălare25Elementul de acţionare a faru‐
rilor (dreapta)26Modulul de comandă al moto‐
rului27–28Modulul de comandă al moto‐
rului29Modulul de comandă al moto‐
rului30Sistemul de eşapament

188Îngrijirea autovehiculului

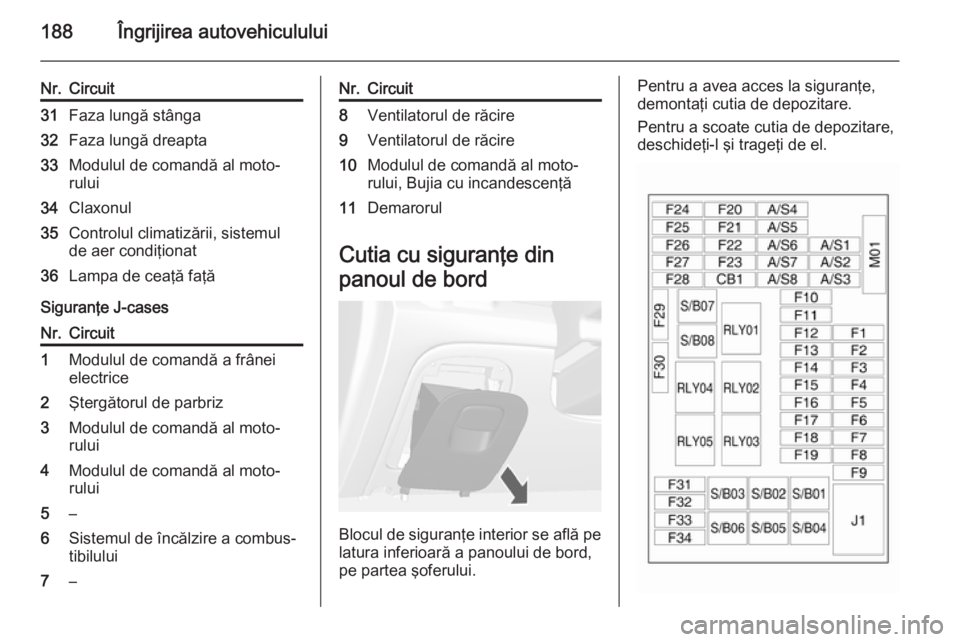

Nr.Circuit31Faza lungă stânga32Faza lungă dreapta33Modulul de comandă al moto‐
rului34Claxonul35Controlul climatizării, sistemul
de aer condiţionat36Lampa de ceaţă faţă
Siguranţe J-cases
Nr.Circuit1Modulul de comandă a frânei
electrice2Ştergătorul de parbriz3Modulul de comandă al moto‐
rului4Modulul de comandă al moto‐
rului5–6Sistemul de încălzire a combus‐
tibilului7–Nr.Circuit8Ventilatorul de răcire9Ventilatorul de răcire10Modulul de comandă al moto‐
rului, Bujia cu incandescenţă11Demarorul
Cutia cu siguranţe din
panoul de bord
Blocul de siguranţe interior se află pe
latura inferioară a panoului de bord,
pe partea şoferului.
Pentru a avea acces la siguranţe,
demontaţi cutia de depozitare.
Pentru a scoate cutia de depozitare,
deschideţi-l şi trageţi de el.
