Soins du véhicule187
Mini-fusiblesN°.Circuit électrique1Module de commande de
carrosserie2Module de commande de
carrosserie3Module de commande de
carrosserie4Module de commande de
carrosserie5Module de commande de
carrosserie6Module de commande de
carrosserie7Module de commande de
carrosserie8Module de commande de
carrosserie9Serrures de porte10Module de diagnostic de sécu‐
ritéN°.Circuit électrique11Serrures de porte12Climatisation13Hayon14Aide au stationnement15Avertissement de franchisse‐
ment de ligne, rétroviseur inté‐
rieur16Éclairage directionnel adaptatif17Lève-vitre électrique, conduc‐
teur18Détecteur de pluie19Réserve20Volant21Module de commande de trans‐
mission22Allume-cigares23Réserve24RéserveN°.Circuit électrique25Réserve26Affichage27Combiné d'instruments28Éclairage directionnel adaptatif29Réserve30Réserve31Combiné d'instruments32Infotainment, auxiliaire, prise de
courant33Affichage, Infotainment System34Onstar UHP/DAB
Fusibles S/B
N°.Circuit électrique01Réserve02Réserve03Lève-vitres électriques avant04Lève-vitres électriques arrière

190Soins du véhicule
Véhicules avec roue de secours
Le cric et les outils se trouvent dans
un compartiment de rangement au-
dessus de la roue de secours dans le
coffre.
Changement d'une roue 3 201, roue
de secours 3 203.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus Les pneus de dimension 195/70 R16
et 215/60 R17 ne peuvent être utilisés qu'en pneus d'hiver.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
La taille de pneu 195/70 R16 est uni‐
quement adaptée comme pneu d'hi‐
ver.
Désignations des pneus
par exemple 215/60 R 16 95 H215=Largeur des pneus en mm60=Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R=Type de carcasse : RadialeRF=Type : RunFlat16=Diamètre des jantes en pouces95=Indice de capacité de charge
par exemple : 95 correspond à 690 kgH=Indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h

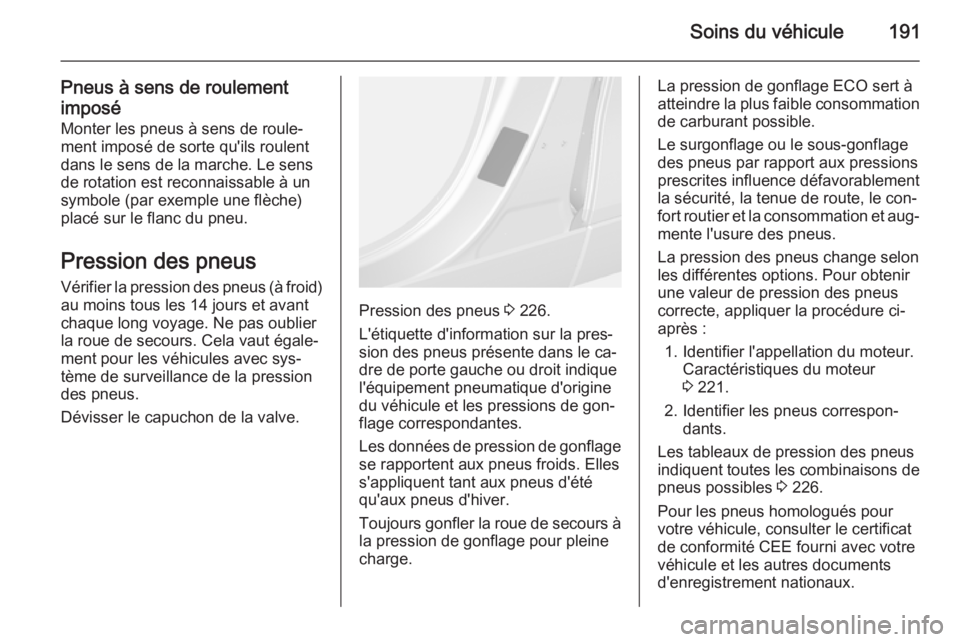

Soins du véhicule191
Pneus à sens de roulement
imposé Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable à un symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 226.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte gauche ou droit indique
l'équipement pneumatique d'origine
du véhicule et les pressions de gon‐
flage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 221.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 226.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.

Soins du véhicule195
5. Appuyer sur le bouton SET/CLR
pour lancer le processus d'appa‐
riement de capteur. Un message
demandant d'accepter le proces‐
sus doit s'afficher.
6. Appuyer à nouveau sur le bouton SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
7. Commencer par le pneu avant gauche.
8. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Ensuite, appuyer
sur le bouton pour activer le cap‐
teur TPMS. Un signal de l'avertis‐ seur sonore confirme que le code
d'identification du capteur corres‐
pond à cette position du pneu et
de la roue.
9. Passer au pneu avant du côté droit et répéter la procédure de
l'étape 8.
10. Passer au pneu arrière du côté droit et répéter la procédure de
l'étape 8.11. Passer au pneu arrière du côté gauche et répéter la procédure del'étape 8. L'avertisseur sonore re‐
tentit deux fois pour indiquer que le code d'identification du capteur a été apparié au pneu arrière ducôté conducteur et que le proces‐
sus d'appariement des capteurs
du système TPMS n'est plus actif.
12. Couper le contact.
13. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette de
pression des pneus.
14. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 94.
Importance de la température La pression des pneus dépend de latempérature du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pressionréelle de gonflage. Il est dès lors im‐
portant de vérifier la pression de gon‐
flage quand les pneus sont froids.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mmpour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐ fondeurs de sculpture de pneu d'un
même essieu.

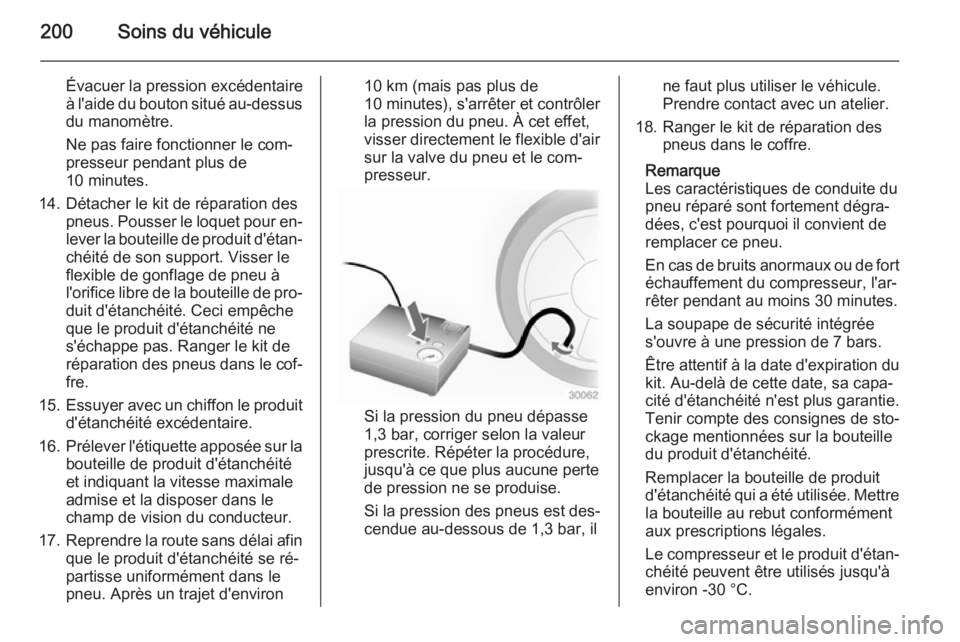

200Soins du véhicule
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le com‐
presseur pendant plus de
10 minutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour en‐lever la bouteille de produit d'étan‐
chéité de son support. Visser le
flexible de gonflage de pneu à l'orifice libre de la bouteille de pro‐
duit d'étanchéité. Ceci empêche
que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
17. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ10 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. À cet effet,
visser directement le flexible d'air sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Remarque
Les caractéristiques de conduite du
pneu réparé sont fortement dégra‐ dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La soupape de sécurité intégrée
s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de sto‐
ckage mentionnées sur la bouteille
du produit d'étanchéité.
Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre la bouteille au rebut conformément
aux prescriptions légales.
Le compresseur et le produit d'étan‐
chéité peuvent être utilisés jusqu'à
environ -30 °C.

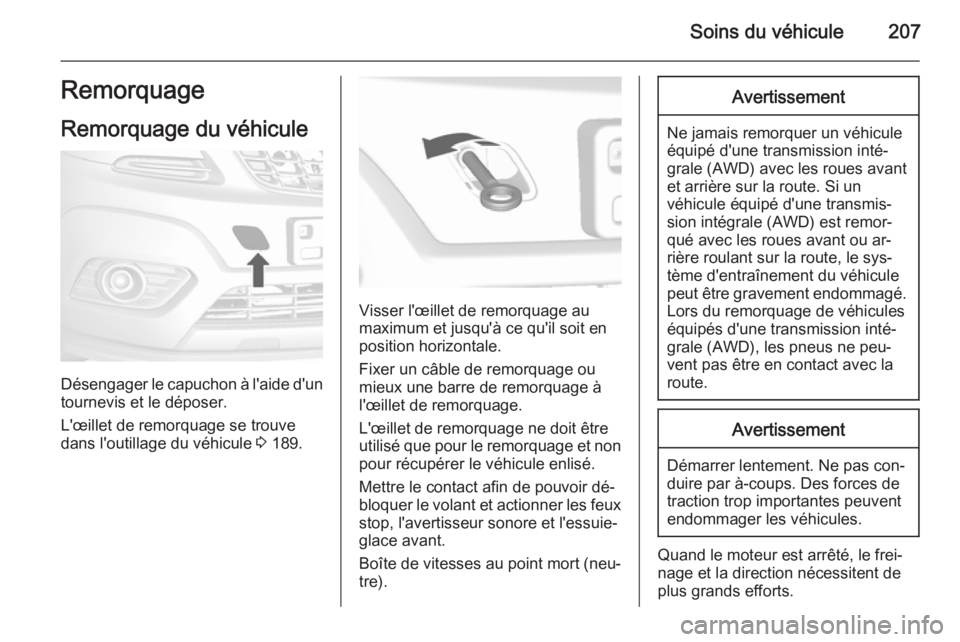

Soins du véhicule207Remorquage
Remorquage du véhicule
Désengager le capuchon à l'aide d'un tournevis et le déposer.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 189.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir dé‐
bloquer le volant et actionner les feux
stop, l'avertisseur sonore et l'essuie-
glace avant.
Boîte de vitesses au point mort (neu‐
tre).
Avertissement
Ne jamais remorquer un véhicule
équipé d'une transmission inté‐ grale (AWD) avec les roues avant
et arrière sur la route. Si un
véhicule équipé d'une transmis‐
sion intégrale (AWD) est remor‐
qué avec les roues avant ou ar‐
rière roulant sur la route, le sys‐
tème d'entraînement du véhicule
peut être gravement endommagé.
Lors du remorquage de véhicules
équipés d'une transmission inté‐
grale (AWD), les pneus ne peu‐
vent pas être en contact avec la
route.
Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.

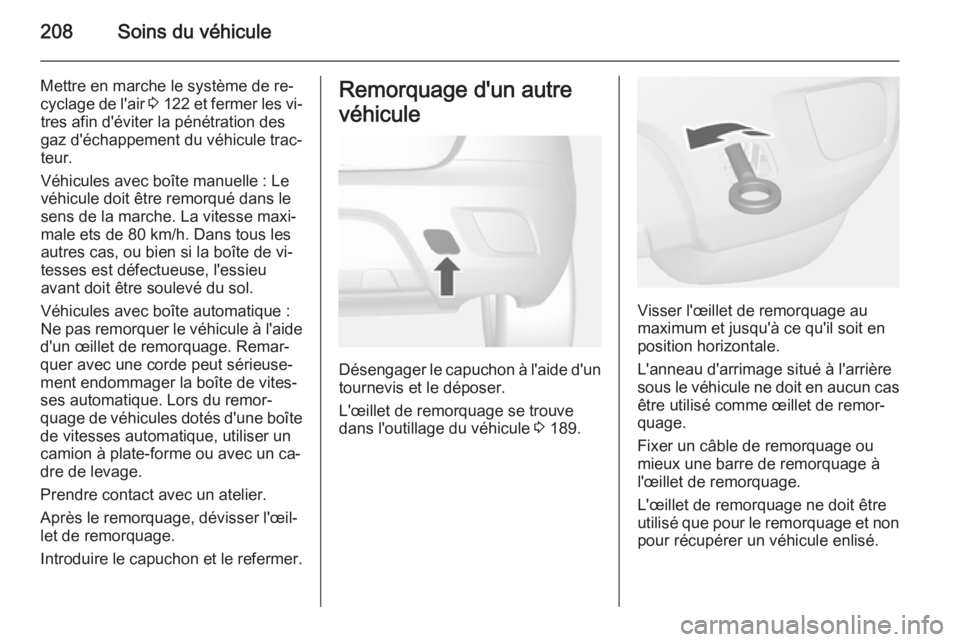

208Soins du véhicule
Mettre en marche le système de re‐
cyclage de l'air 3 122 et fermer les vi‐
tres afin d'éviter la pénétration des
gaz d'échappement du véhicule trac‐
teur.
Véhicules avec boîte manuelle : Le véhicule doit être remorqué dans le
sens de la marche. La vitesse maxi‐
male ets de 80 km/h. Dans tous les
autres cas, ou bien si la boîte de vi‐
tesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Véhicules avec boîte automatique : Ne pas remorquer le véhicule à l'aide
d'un œillet de remorquage. Remar‐
quer avec une corde peut sérieuse‐
ment endommager la boîte de vites‐
ses automatique. Lors du remor‐
quage de véhicules dotés d'une boîte
de vitesses automatique, utiliser un
camion à plate-forme ou avec un ca‐
dre de levage.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon et le refermer.Remorquage d'un autre
véhicule
Désengager le capuchon à l'aide d'un tournevis et le déposer.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 189.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.

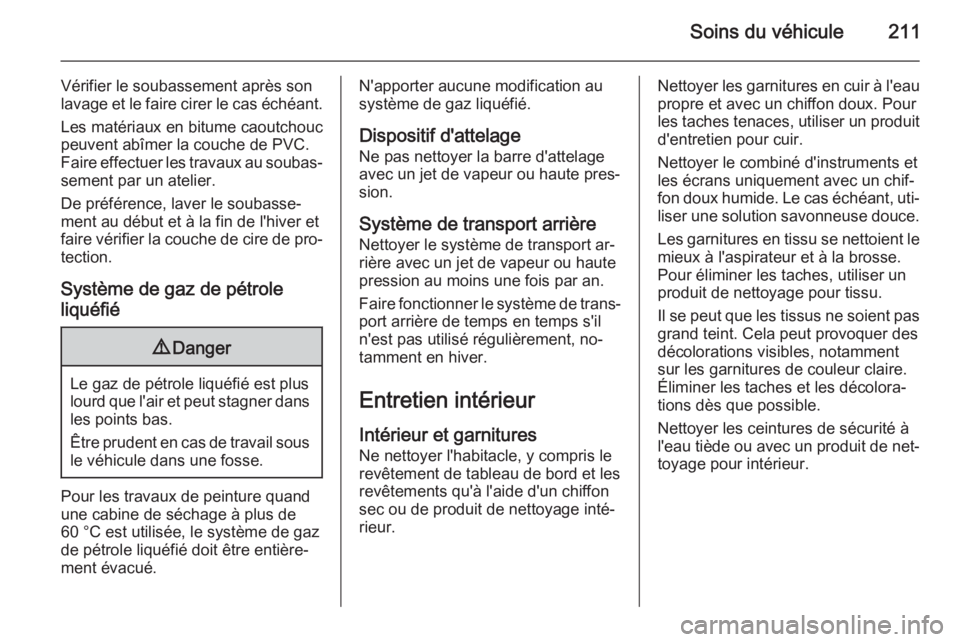

Soins du véhicule211
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de pro‐ tection.
Système de gaz de pétrole
liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le système de gaz
de pétrole liquéfié doit être entière‐
ment évacué.
N'apporter aucune modification au
système de gaz liquéfié.
Dispositif d'attelage
Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.
Système de transport arrière
Nettoyer le système de transport ar‐
rière avec un jet de vapeur ou haute
pression au moins une fois par an.
Faire fonctionner le système de trans‐
port arrière de temps en temps s'il
n'est pas utilisé régulièrement, no‐
tamment en hiver.
Entretien intérieur Intérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon sec ou de produit de nettoyage inté‐
rieur.Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit
d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant, uti‐ liser une solution savonneuse douce.
Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.
Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de net‐ toyage pour intérieur.

Service et maintenance213Service et
maintenanceInformations générales ..............213
Fluides, lubrifiants et pièces re‐
commandés ............................... 214Informations générales
Informations sur l'entretien Il est important pour la sécurité, la fia‐bilité ainsi que pour le maintien de la
valeur de votre véhicule que tous les travaux d'entretien soient effectués
aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible au‐
près de votre atelier.
Affichage d'entretien 3 85.
Intervalles d'entretien pour
l'Europe L'entretien de votre véhicule est re‐quis tous les 30 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication con‐
traire dans l'affichage d'entretien.
Un intervalle d'entretien plus court peut être valide pour les comporte‐ments de conduite intenses, par ex.
pour les taxis et les véhicules de po‐
lice.La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :
Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine, Bul‐
garie, Chypre, Croatie, Danemark,
Espagne, Estonie, Finlande, France,
Grèce, Groenland, Hongrie, Irlande,
Islande, Italie, Lettonie, Lituanie,
Luxembourg, Macédoine, Malte,
Monténégro, Norvège, Pays-Bas, Po‐
logne, Portugal, République tchèque,
Roumanie, Royaume-Uni, Serbie,
Slovaquie, Slovénie, Suède, Suisse.
Affichage d'entretien 3 85.
Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est re‐
quis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication con‐
traire dans l'affichage d'entretien.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui
ne sont pas mentionnés dans les in‐tervalles d'entretien pour l'Europe.
Affichage d'entretien 3 85.

230Informations au clientIdentification de fréquence
radio (RFID) La technologie RFID est utilisée sur
certains véhicules pour des fonctions
telles que la surveillance de la pres‐
sion des pneus et la sécurité du circuit d'allumage. Il est également utilisé en
association avec des fonctions de
confort comme les télécommandes
radio pour le verrouillage/déverrouil‐
lage des portes et les émetteurs em‐
barqués d'ouverture de portails ou de
portes de garage. La technologie
RFID des véhicules Opel n'utilise pas et n'enregistre pas d'informations per‐
sonnelles, pas plus qu'elle n'établit de liens vers d'autres systèmes Opel
contenant des informations person‐
nelles.
