Prostori za spravljanje59
Potegnite zaklepni vzvod navzgor.
Nosilec na zadku vozila se sprosti in
izskoči iz zadnjega odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.
Registrsko tablico pritrdite pred prvo
uporabo nosilca na zadku vozila.

60Prostori za spravljanje
Preklop zadnjih luči
Pri nameščanju zadnjih luči
odstranite oba vijaka ( 1). Povlecite
zadnje luči iz držala naprej ( 2) in
navzdol, nato pa jih obrnite na stran.
Potisnite zadnje luči v držalo ( 1) in
ponovno privijte vijaka ( 2) za pritrditev
luči.
Preklop podpor za kolo
Odstranite trak in odprite prostor za
kolo.

Prostori za spravljanje61
Pritrditev sistema zadnjega nosilca
Odstranite trak in obrnite obe
vpenjalni ročici na stran, kolikor je
mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj ( 1) in ga
povlecite nazaj.
Preklopite nosilec ( 2) navzgor.
Potisnite nosilec ( 1) navzdol in
obrnite ročaj ( 2) nazaj, da se zaskoči.

62Prostori za spravljanje
Obrnite objemko na stran (1) in
izvlecite varovalni zatič.
Odstranite levi del držala ( 2).
Vstavite levi del držala v desni del ( 1).
Vstavite varovalni zatič in obrnite
objemko na stran ( 2).
Pritrditev dvokolesa
1. Obrnite pedala v položaj, ki je
prikazan na sliki, in postavite kolov podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.
2. Pritrdite kratko pritrdilno konzolo na okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.

Prostori za spravljanje63
3.Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
V primeru prevažanja več kot enega
dvokolesa je treba pritrditi adapter.
1. Namestite adapter na nosilec na zadku vozila, kot kaže slika.
2. Obrnite ročico ( 1) naprej in jo
držite, nato pa spustite adapter
( 2 ) v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen na adapterju, pod ročico, kadar
preklapljate nosilec na zadku
vozila. Pritrdite trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.

64Prostori za spravljanje
3. Na nosilec na zadku vozilanalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
4. Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala popostopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.
Za pritrditev tretjega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma drugega in tretjega
kolesa.
6. Obe kolesi tretjega dvokolesa dodatno pritrdite na podpore za
koles z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.

Prostori za spravljanje65
■ Brez pritrjenega adapterja:
Za sprostitev potisnite ročico (1) in
jo držite.
Za preklop nosilca na zadku vozila
potisnite nosilec ( 2) nazaj.
■ S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir ( 1) zadnjega kolesa v
vrsti z eno roko in povlecite zanko
( 2 ), da se sprosti.
Primite zadnje kolo v vrsti z obema
rokama in preklopite nosilec na
zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.
Odstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja
Adapter odstranite, preden odstranite zadnje kolo z nosilca na zadku vozila.
1. Zložite podpore za kolesa.
2. Odpnite trak.

66Prostori za spravljanje
3. Obrnite ročico (1) naprej in jo
držite.
4. Dvignite adapter ( 2) v zadnjem
delu in ga odstranite.
Razstavljanje nosilca za kolo
Obrnite objemko na stran ( 1) in
izvlecite varovalni zatič. Odstranite
zgornji del držala ( 2).
Ponovno namestite držalo ( 1).
Vstavite varovalni zatič in obrnite
objemko na stran ( 2).

Prostori za spravljanje67
Razporedite pritrdilne konzole, kot je
prikazano na sliki.
Obrnite ročaj ( 1) na stran, da se
sprosti, in dvignite nosilec ( 2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona ( 1).
Pritisnite nosilec v zadnjem delu
navzdol ( 2).
Zložite podporo za kolesa
Zložite podporo za kolesa. Pritrdite
trak.
Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče. Pritrdite trak.
Zlaganje zadnjih luči
Odstranite oba vijaka. Izvlecite
zadnje luči iz držala in jih obrnite naprej.
Potisnite zadnje luči v držalo in
ponovno privijte vijaka za pritrditev
luči.
Zlaganje držala registrske tablice
Dvignite držalo registrske tablice in
ga preklopite navznoter.
Zlaganje in pospravljanje zadnjega
nosilcaSvarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.

68Prostori za spravljanje

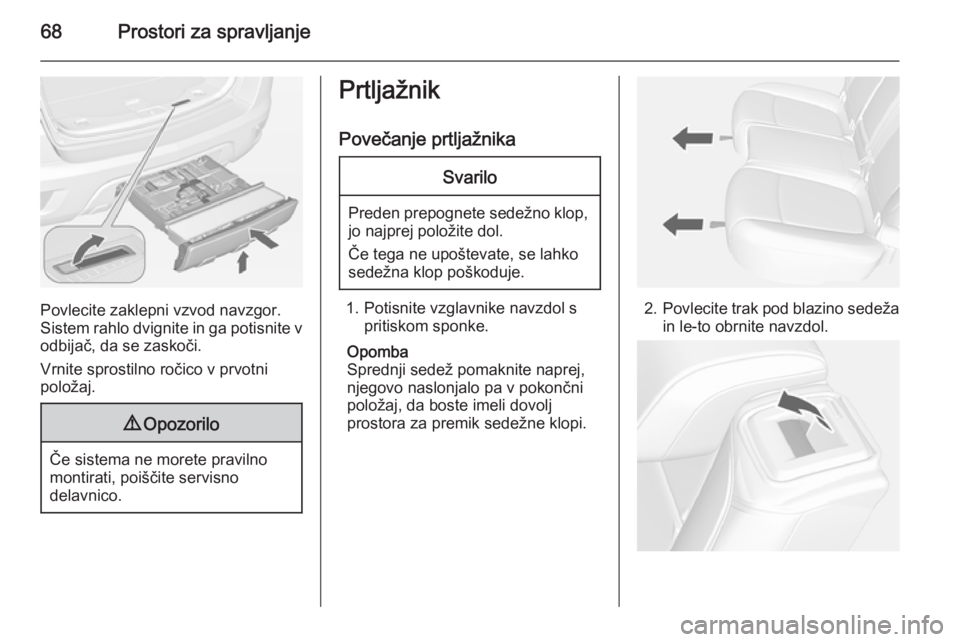

Povlecite zaklepni vzvod navzgor.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Povečanje prtljažnikaSvarilo
Preden prepognete sedežno klop, jo najprej položite dol.
Če tega ne upoštevate, se lahko
sedežna klop poškoduje.
1. Potisnite vzglavnike navzdol s pritiskom sponke.
Opomba
Sprednji sedež pomaknite naprej,
njegovo naslonjalo pa v pokončni
položaj, da boste imeli dovolj
prostora za premik sedežne klopi.2. Povlecite trak pod blazino sedeža
in le-to obrnite navzdol.
