OPEL MOKKA 2016.5 Instruksjonsbok

Oppbevaring og transport59
Feste en sykkel
1. Drei pedalene til posisjon, somvist på illustrasjonen, og plasser
sykkelen på hjulfordypningen.
Pass på at sykkelen står midt på
hjulfordypningene.
2. Fest den korteste festebraketten til sykkelrammen. Drei hjulet med
klokken for å feste det.
3. Fest begge sykkelhjulfordypnin‐ gene med stroppfester.
4. Kontroller at sykkelen er ordentlig
festet.Merk
Pass på at avstanden mellom syk‐kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
Feste adapteren
Når du flytter på mer enn én sykkel,
må adapteren være festet.
1. Bruk adapteren på sykkelstativet bak som vist på illustrasjonen.

60Oppbevaring og transport
2. Drei hendelen (1) forover og hold
den. Senk så adapteren ( 2) på
baksiden.
3. Utløs hendelen og kontroller at adapteren er godt festet.
4. Før stroppen som er festet til ad‐ apteren under hendelen når du
folder sykkelstativet bakover. Fest
stroppen.
Feste flere sykler
Ytterligere sykler festes på samme
måte som den første. Du må ta hen‐
syn til noen ytterligere trinn:
1. Før sykkelen settes på, må du all‐
tid folde ut hjulfordypningene for
neste sykkel, om nødvendig.
2. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.
3. Plasser syklene på sykkelstativet annen hver mot venstre og mot
høyre.
4. Juster syklene etter den forrige. Hjulnavene på syklene må ikke
berøre hverandre.
5. Fest syklene med festebraketter og stroppfester som forklart for
første sykkel. Festebrakettene må festes parallelt.
Bruk den lange festebraketten til å
feste den andre sykkelen til stati‐
vet.
Bruk den korte festebraketten til å
feste tredje sykkel. Braketten må
festes mellom rammene på andre og tredje sykkel.

Oppbevaring og transport61
6. Fest også begge hjulene til dentredje sykkelen i hjulutsparingene
ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik at du får tilgang til lasterommet.
● Uten påfestet adapter:
Sky hendelen ( 1) for å løsne og
holde.
Trekk stativet ( 2) bakover for å
folde sykkelstativet sammen.
● Med påfestet adapter:
9 Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
Hold rammen ( 1) på bakerste
sykkel med den ene hånden og
trekk i sløyfen ( 2) for å løsne.
Hold den bakerste sykkelen med
begge hender, og fold bakre syk‐ kelstativ bakover.
For å øke synbarheten aktiveres bi‐
lens baklys når sykkelstativet bak er
foldet tilbake.
9 Advarsel
Når sykkelstativet bak foldes for‐
over igjen, må du passe på at det
festes trygt.

62Oppbevaring og transportFjerne sykler
Løsne festestroppene på begge syk‐
keldekkene.
Drei knappen mot klokken og fjern fe‐ stebrakettene.
Løsne adapteren
Løsne adapteren før du fjerner syk‐ kelen fra sykkelstativet.
1. Fold inn hjulfordypningene.
2. Knepp løs stroppen.
3. Drei hendelen ( 1) forover og hold
den.
4. Løft adapteren ( 2) bakerst og fjern
den.
Demontere sykkelstativet
Trykk på knappen ( 1), og ta av øvre
del av stativet ( 2).

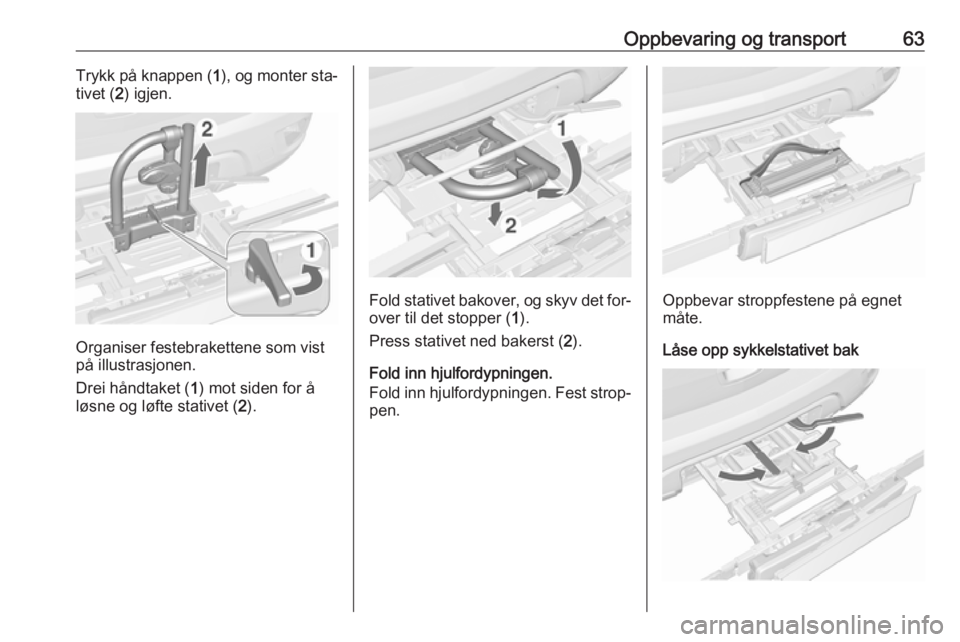

Oppbevaring og transport63Trykk på knappen (1), og monter sta‐
tivet ( 2) igjen.
Organiser festebrakettene som vist
på illustrasjonen.
Drei håndtaket ( 1) mot siden for å
løsne og løfte stativet ( 2).
Fold stativet bakover, og skyv det for‐
over til det stopper ( 1).
Press stativet ned bakerst ( 2).
Fold inn hjulfordypningen.
Fold inn hjulfordypningen. Fest strop‐ pen.Oppbevar stroppfestene på egnet
måte.
Låse opp sykkelstativet bak

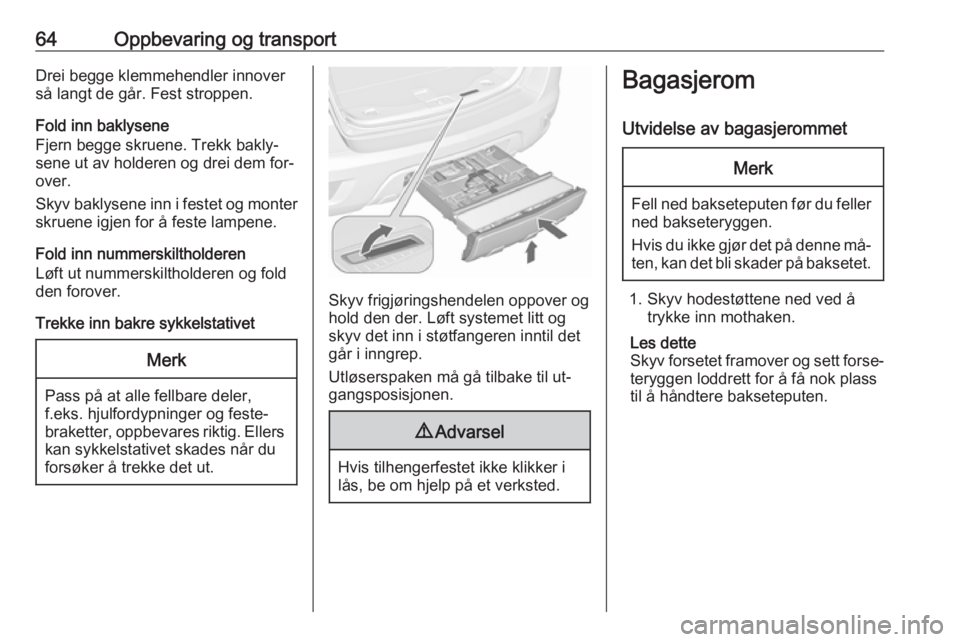

64Oppbevaring og transportDrei begge klemmehendler innover
så langt de går. Fest stroppen.
Fold inn baklysene
Fjern begge skruene. Trekk bakly‐
sene ut av holderen og drei dem for‐
over.
Skyv baklysene inn i festet og monter
skruene igjen for å feste lampene.
Fold inn nummerskiltholderen
Løft ut nummerskiltholderen og fold den forover.
Trekke inn bakre sykkelstativetMerk
Pass på at alle fellbare deler,
f.eks. hjulfordypninger og feste‐
braketter, oppbevares riktig. Ellers kan sykkelstativet skades når du
forsøker å trekke det ut.
Skyv frigjøringshendelen oppover og
hold den der. Løft systemet litt og
skyv det inn i støtfangeren inntil det
går i inngrep.
Utløserspaken må gå tilbake til ut‐
gangsposisjonen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Utvidelse av bagasjerommetMerk
Fell ned bakseteputen før du feller ned bakseteryggen.
Hvis du ikke gjør det på denne må‐
ten, kan det bli skader på baksetet.
1. Skyv hodestøttene ned ved å trykke inn mothaken.
Les dette
Skyv forsetet framover og sett forse‐ teryggen loddrett for å få nok plass
til å håndtere bakseteputen.

Oppbevaring og transport65
2.Trekk sløyfen under seteputen og
fell ned seteputen.
3. Trekk i utløserspaken oppå bakre
ryggstø.
4. Fell ryggstøet forover og ned.
5. Legg sikkerhetsbeltene for de ytre
setene i belteføringene.
Trekk sikkerhetsbeltet ut fra beltefør‐
ingene og løft opp seteryggen for å
sette seteryggen i opprinnelig stilling
igjen.
Trykk seteryggen godt på plass.9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller ska‐
der på lasten eller bilen ved en
eventuell kollisjon eller hard opp‐
bremsing.
Sørg for at sikkerhetsbeltene ikke
kommer i klem av låsen.
Det er mulig at sikkerhetsbeltet i mid‐
ten bak låses når du hever seteryg‐
gen. Hvis dette skjer, lar du beltet rul‐
les helt inn igjen og gjentar handlin‐
gen.
Hvis sikkerhetsbeltet fremdeles er
låst, feller du ned seteputen og prøver
igjen.
Seteputen settes tilbake ved å sette
bakkanten av seteputen i opprinnelig
stilling samtidig som du kontrollerer at

66Oppbevaring og transportsikkerhetsbeltet ikke er vridd eller lig‐
ger fastklemt under seteputen. Skyv
deretter den fremre delen av setet
hardt ned til seteputen låses.Merk
Når bakseteryggen rettes opp
igjen, plasser bilbeltet og spen‐
nene mellom bakseteryggen og
seteputen. Sørg for at baksetebel‐ tet og spennene ikke ligger fast‐
klemt under bakseteputen.
Sørg for at sikkerhetsbeltene ikke
er vridd eller ligger fastklemt i sete‐
ryggen og at de er korrekt plassert.
Bagasjeromsdeksel
Ikke legg gjenstander på dekselet.
Demontere Løsne festestroppene fra bakluka.
Løft dekselet bak og skyv det opp
foran.
Ta av dekselet.
Montere Sett dekselet inn i sidesporene og felldet ned.
Fest festestroppene til bakluka.
Bakre oppbevaringsrom‐
deksel
Bakre gulvdeksel
Ta tak i håndtaket og løft dekslet.

Oppbevaring og transport67
Fest dekslet til kroken ved sideveg‐
gen.
Festeringer Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Varseltrekant
Oppbevar varseltrekanten under
gulvdekselet i bagasjerommet. Fest
den med stroppen.
Førstehjelpsutstyr
Oppbevar førstehjelpsutstyret i opp‐
bevaringsrommet ved venstre side‐
vegg i bagasjerommet.

68Oppbevaring og transportTakstativsystem
Takstativ
Takstativet har sideskinner som er
festet til taket.
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell. Kontakt et verksted for mer in‐
formasjon.
Informasjon om lasting
● Legg tunge gjenstander i baga‐ sjerommet mot seteryggene.
Sørg for at seteryggene er skik‐
kelig låst. Når gjenstander kan
stables, skal de tyngste legges
nederst.
● Sikre gjenstandene med surre‐ stropper i festeringer 3 67.
● Sikre løse gjenstander i bagasje‐
rommet slik at de ikke kan for‐
skyve seg.
● Ved transport av gjenstander i bagasjerommet må bakseteryg‐
gene ikke ligge skrått forover.
● Ikke la lasten stikke opp over overkanten av seteryggene.
● Legg ingen gjenstander på baga‐
sjeromsdekselet eller på instru‐
mentpanelet, og dekk ikke føle‐
ren oppå instrumentpanelet.
● Lasten må ikke blokkere for bru‐ ken av pedalene, håndbremsen
og girspaken og ikke hindre bil‐
førerens bevegelser. Ingen løse gjenstander må oppbevares i ku‐ peen.● Ikke kjør med åpent bagasjerom.9Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
● Nyttelasten er differansen mel‐
lom tillatt totalvekt (se identifika‐
sjonsplaten 3 204) og EU-egen‐
vekten.
Nyttelasten beregnes ved hjelp
av dataene i vekttabellen foran i
denne instruksjonsboken.
I EU-egenvekten inngår vekten
av fører (68 kg), bagasje (7 kg) og
alle væsker (drivstofftanken
90 % full).
Ekstrautstyr og tilbehør øker egenvekten.
● Når du kjører med last på taket, er bilen mer utsatt for sidevind og
det virker negativt inn på kjøre‐
egenskapene på grunn av at bi‐
len har et høyere tyngdepunkt.
