OPEL MOKKA 2016.5 Instruktionsbok

Stolar, säkerhetsfunktioner49Monteringsplatser för barnsäkerhetssystem
Godkända alternativ för montering av barnsäkerhetssystem
Vikt- och åldersklasser
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1U2U2Grupp 0+: upp till 13 kg
eller ungefär 2 årXU 1U 2U2Grupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1U2U2Grupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXU 2U2Grupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXU 2U21:Om barnsäkerhetssystem fästs med ett trepunktsbälte måste du ställa sätets höjdinställning i det högsta läget och
se till att bilens säkerhetsbälte går framåt från den övre fästpunkten. Ställ in sätets ryggstödslutning så nära lodrätt
läge som möjligt för att säkerställa att bältet är spänt på den sida där spännet sitter.2:Flytta nackskyddet till det översta läget. Ta bort nackskyddet om det är i vägen för korrekt montering av barnsäker‐
hetssystemet 3 34.U:Universellt användbart med trepunktsbälte.X:Inget barnsäkerhetssystem är tillåtet i denna viktklass.

50Stolar, säkerhetsfunktionerGodkända möjligheter för montering av ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre passagerar‐
sätetPå ytterplatserna bakPå mittplatsen bakGrupp 0: upp till 10 kgEISO/R1XIL 1XGrupp 0+: upp till 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGrupp I: 9 till 18 kgDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXILXGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXILX

Stolar, säkerhetsfunktioner511:Flytta främre passagerarsätet till sitt främsta läge eller justera framsätets ryggstödslutning så långt som behövs mot
lodrätt läge för att säkerställa att framsätets ryggstöd inte är i vägen för barnsäkerhetssystemet.IL:Lämplig för vissa ISOFIX-säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell. ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.IUF:Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklass.X:Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

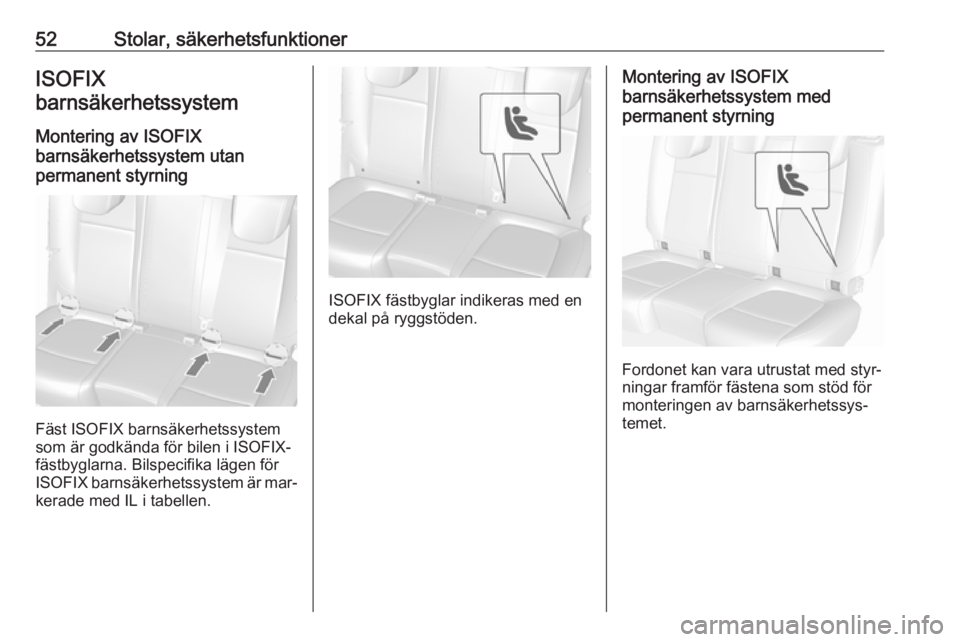

52Stolar, säkerhetsfunktionerISOFIX
barnsäkerhetssystem
Montering av ISOFIX
barnsäkerhetssystem utan
permanent styrning
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Montering av ISOFIX
barnsäkerhetssystem med
permanent styrning
Fordonet kan vara utrustat med styr‐
ningar framför fästena som stöd för
monteringen av barnsäkerhetssys‐
temet.

Stolar, säkerhetsfunktioner53

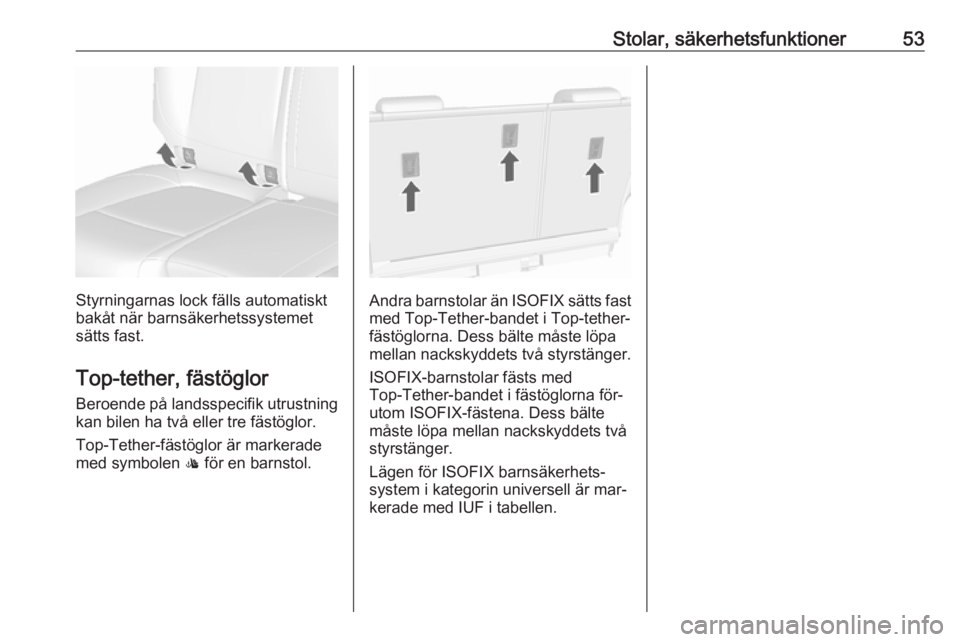

Styrningarnas lock fälls automatiskt
bakåt när barnsäkerhetssystemet
sätts fast.
Top-tether, fästöglor Beroende på landsspecifik utrustning
kan bilen ha två eller tre fästöglor.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.Andra barnstolar än ISOFIX sätts fast
med Top-Tether-bandet i Top-tether-
fästöglorna. Dess bälte måste löpa
mellan nackskyddets två styrstänger.
ISOFIX-barnstolar fästs med
Top-Tether-bandet i fästöglorna för‐
utom ISOFIX-fästena. Dess bälte måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐
kerade med IUF i tabellen.

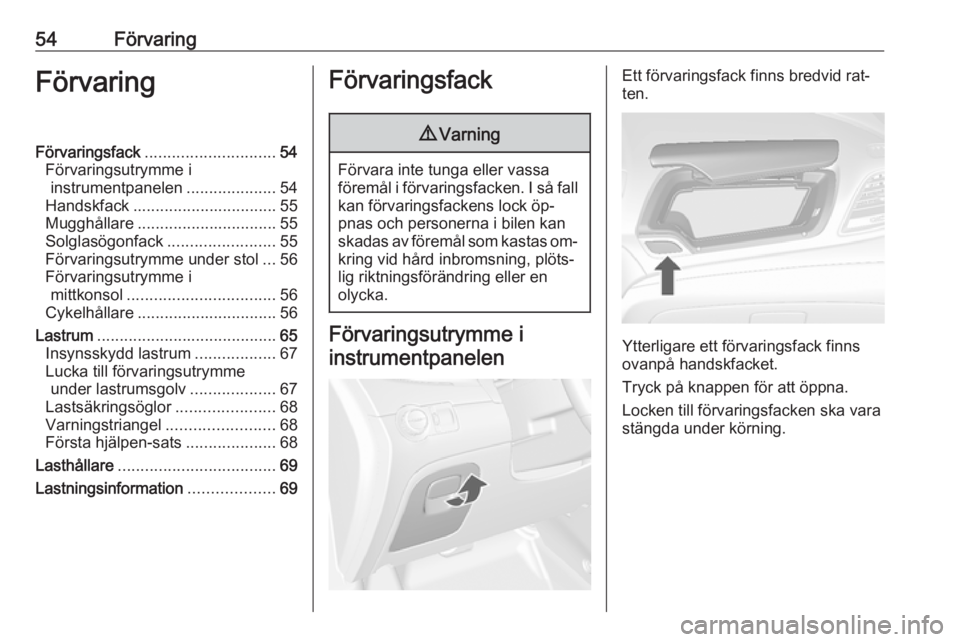

54FörvaringFörvaringFörvaringsfack............................. 54
Förvaringsutrymme i instrumentpanelen ....................54
Handskfack ................................ 55
Mugghållare ............................... 55
Solglasögonfack ........................55
Förvaringsutrymme under stol ...56
Förvaringsutrymme i mittkonsol ................................. 56
Cykelhållare ............................... 56
Lastrum ........................................ 65
Insynsskydd lastrum ..................67
Lucka till förvaringsutrymme under lastrumsgolv ...................67
Lastsäkringsöglor ......................68
Varningstriangel ........................68
Första hjälpen-sats ....................68
Lasthållare ................................... 69
Lastningsinformation ...................69Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Förvaringsutrymme i
instrumentpanelen
Ett förvaringsfack finns bredvid rat‐
ten.
Ytterligare ett förvaringsfack finns
ovanpå handskfacket.
Tryck på knappen för att öppna.
Locken till förvaringsfacken ska vara
stängda under körning.

Förvaring55Handskfack
Dra i handtaget för att öppna.
Handskfacket skall vara stängt under körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen och på den bakre delen av mitt‐ konsolen.
Dra i bandet i baksätets armstöd om
du vill använda baksätets mugghål‐
lare.
Solglasögonfack
Fäll ner och öppna.
Använd inte detta utrymme för att för‐
vara tunga föremål.

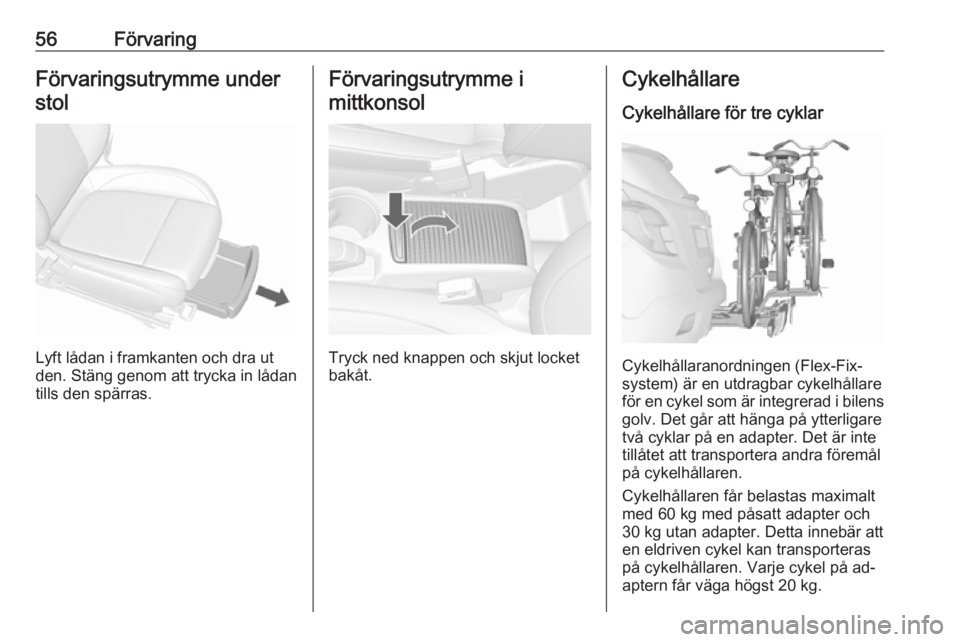

56FörvaringFörvaringsutrymme understol
Lyft lådan i framkanten och dra ut
den. Stäng genom att trycka in lådan
tills den spärras.
Förvaringsutrymme i
mittkonsol
Tryck ned knappen och skjut locket
bakåt.
Cykelhållare
Cykelhållare för tre cyklar
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
för en cykel som är integrerad i bilens golv. Det går att hänga på ytterligare
två cyklar på en adapter. Det är inte
tillåtet att transportera andra föremål
på cykelhållaren.
Cykelhållaren får belastas maximalt
med 60 kg med påsatt adapter och
30 kg utan adapter. Detta innebär att
en eldriven cykel kan transporteras
på cykelhållaren. Varje cykel på ad‐
aptern får väga högst 20 kg.

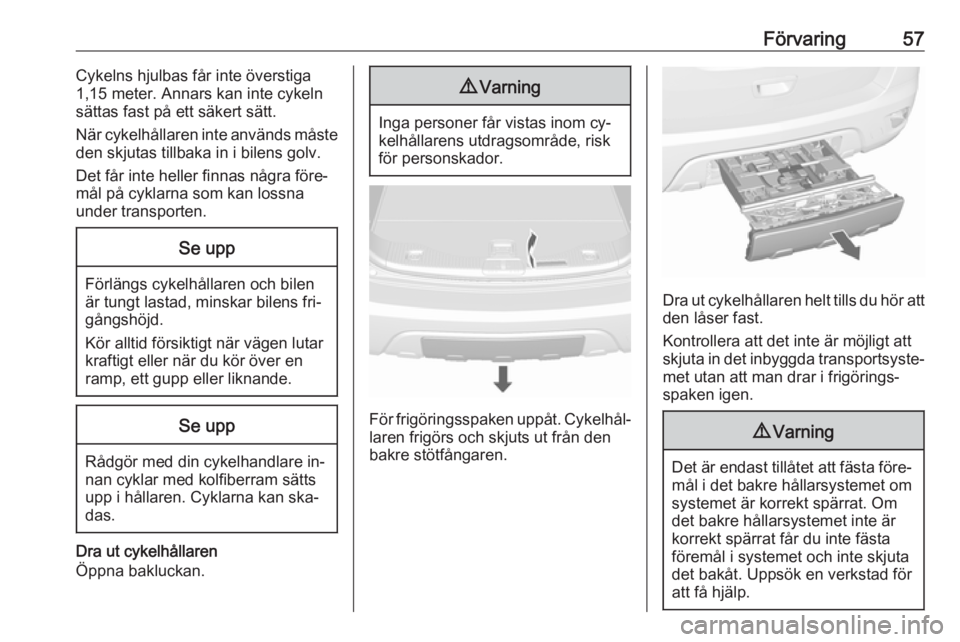

Förvaring57Cykelns hjulbas får inte överstiga
1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.
När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Förlängs cykelhållaren och bilen
är tungt lastad, minskar bilens fri‐
gångshöjd.
Kör alltid försiktigt när vägen lutar
kraftigt eller när du kör över en
ramp, ett gupp eller liknande.
Se upp
Rådgör med din cykelhandlare in‐
nan cyklar med kolfiberram sätts
upp i hållaren. Cyklarna kan ska‐
das.
Dra ut cykelhållaren
Öppna bakluckan.
9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
För frigöringsspaken uppåt. Cykelhål‐
laren frigörs och skjuts ut från den
bakre stötfångaren.
Dra ut cykelhållaren helt tills du hör att den låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.

58FörvaringUppfällning av registreringsskyltshål‐
laren
Lyft registreringsskyltshållaren och
fäll den bakåt.
Sätt fast registreringsskylten innan
cykelhållaren används för första
gången.
Fäll ut baklyktorna
Ta bort båda skruvarna ( 1) för att
montera bakljusen. Dra ut bakljusen
framåt ( 2) och nedåt från hållaren och
sväng dem åt sidan.
Tryck in bakljusen i hållaren ( 1) och
sätt tillbaka skruvarna ( 2) som håller
fast lamporna.
Fäll ut hjulhållaren
