Depozitarea59
Pentru a folosi suportul pentru paharede la scaunele spate, trageţi chinga
din cotiera scaunului spate.
Suportul pentru ochelari
Rabataţi în jos şi deschideţi.
A nu se utiliza pentru depozitarea de
obiecte grele.
Compartimentul de
depozitare de sub scaun
Ridicaţi sertarul din faţă şi trageţi-l în
afară. Pentru închidere, împingeţi
sertarul la loc pentru a se fixa în
poziţie.

60DepozitareaDepozitarea în consolacentrală
Apăsaţi butonul şi glisaţi spre înapoi
capacul.
Sistemul de transport
posterior
Sistem de transport posterior
pentru trei biciclete
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
unei biciclete pe un suport de
transport retractabil, integrat în
podeaua autovehiculului. Este
posibilă ataşarea a încă două
biciclete pe un adaptor. Nu este
permis transportul altor obiecte.
Sarcina maximă a sistemului de
transport posterior este 60 kg cu
adaptor ataşat şi 30 kg fără adaptor
ataşat. Aceasta permite ataşarea
unei biciclete acţionate electric la
suportul de transport retractabil.
Sarcina maximă pe bicicletă pe
adaptor este de 20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,15 metri. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport trebuie glisat înapoi în
podeaua autovehiculului.
Pe biciclete nu trebuie să existe
niciun obiect care s-ar putea
desprinde în timpul transportului.Atenţie
Dacă sistemul de transport posterior este extins, iar
autovehiculul este complet
încărcat, jocul şasiului va fi redus.
Conduceţi cu grijă când şoseaua
este puternic înclinată sau în
timpul condusului pe rampă, teren
accidentat etc.

Depozitarea61Atenţie
Consultaţi distribuitorul debiciclete înainte de ataşarea
bicicletelor cu cadru din carbon.
Bicicletele se pot deteriora.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.
Trageţi în sus maneta de deblocare.
Sistemul de transport posterior se deblochează şi se deplasează rapid
în afară din bara de protecţie spate.
Trageţi complet în afară sistemul de
transport posterior până când se
fixează în poziţie cu un declic.
Asiguraţi-vă că nu este posibilă
împingerea spre spate a sistemului
de transport, fără a trage din nou de
maneta de eliberare.
9 Avertisment
Instalarea obiectelor pe sistemul
de transport din spate este
permisă numai dacă sistemul este fixat corect. Dacă sistemul de
transport din spate nu este fixat
corect, nu instalaţi niciun obiect şi
împingeţi înapoi sistemul. Apelaţi
la un atelier service autorizat
pentru asistenţă.
Desfaceţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înapoi.

62DepozitareaFixaţi plăcuţa de înmatriculare înaintede prima utilizare a sistemului de
transport posterior.
Desfaceţi lămpile de poziţie
Pentru montarea lămpilor de poziţie
desfaceţi ambele şuruburi ( 1). Trageţi
pentru a scoate lămpile din opritorul
din faţă ( 2) şi apoi trageţi în jos şi
răsuciţi-le lateral.
Împingeţi lămpile de poziţie în opritor
( 1 ) şi montaţi la loc şuruburile ( 2)
pentru a fixa lămpile.
Desfaceţi degajarea roţii
Demontaţi chinga şi rabataţi spre
exterior degajarea roţii.
Blocarea sistemului de transport
posterior
Demontaţi chinga şi răsuciţi ambele
manete de prindere spre lateral până
la capăt.
În caz contrar, nu este garantată
funcţionalitatea în siguranţă.

Depozitarea63Asamblarea suportului pentru
biciclete
Ridicaţi suportul în partea din spate
( 1 ) şi trageţi-l înapoi.
Rabataţi suportul în sus ( 2).
Apăsaţi în jos suportul ( 1) şi răsuciţi
mânerul ( 2) înapoi pentru cuplare.
Apăsaţi butonul ( 1) şi demontaţi
partea stângă a suportului ( 2).
Apăsaţi butonul ( 1) şi introduceţi
partea stângă a suportului în partea
dreaptă ( 2).
Fixarea unei biciclete

64Depozitarea1. Rotiţi pedalele pe poziţie conformindicaţiilor din ilustraţie şi aşezaţi
bicicleta pe degajarea roţii.
Verificaţi dacă bicicleta stă
aşezată central pe degajarea roţii.
2. Ataşaţi consola de montare scurtă
la cadrul bicicletei. Răsuciţi în
sens orar butonul pentru fixare.
3. Asiguraţi ambele roţi ale bicicletei
în locaşele pentru roţi, utilizând
opritoarele de curea.
4. Verificaţi bicicleta pentru a vă asigura că este fixată bine.
Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel puţin 5 cm. Dacă este necesar,
slăbiţi ghidonul şi pivotaţi în
lateral.
Ataşarea adaptorului
Când transportaţi mai multe biciclete, trebuie fixat adaptorul.
1. Montaţi adaptorul la sistemul de transport posterior, aşa cum se
prezintă în ilustraţie.

Depozitarea652. Răsuciţi maneta (1) înainte şi
menţineţi-o, apoi coborâţi
adaptorul ( 2) în spate.
3. Eliberaţi maneta şi verificaţi dacă adaptorul este bine cuplat.
4. Ghidaţi chinga ataşată la adaptorsub manetă la rabatarea
sistemului de transport posterior.
Strângeţi chinga.
Ataşarea bicicletelor suplimentare
Ataşarea bicicletelor suplimentare
este similară cu ataşarea primei
biciclete. Suplimentar, trebuie să se
ţină cont de unele etape:
1. Înainte de a aşeza bicicleta, desfaceţi întotdeauna degajările
roţii pentru următoarea bicicletă
dacă acest lucru este necesar.
2. Rotiţi întotdeauna pedalele în poziţie adecvată înainte de a
aşeza bicicleta.
3. Poziţionaţi bicicletele pe sistemul de transport posterior, aliniate
alternant către stânga şi către
dreapta.
4. Aliniaţi bicicletele cu aceea fixată anterior. Butucii roţilor bicicletelor
nu trebuie să se atingă unul de
celălalt.
5. Fixaţi bicicletele cu consolele de montare şi opritoarele de curea
aşa cum se descrie pentru prima
bicicletă. Consolele de montare
trebuie fixate în paralel.
Folosiţi consola de montare lungă
pentru fixarea celei de-a doua
biciclete pe stativ.
Folosiţi consola de montare
accesoriu scurtă pentru fixarea
celei de-a treia biciclete. Consola
trebuie fixată între cadrele celei
de-a doua şi a treia biciclete.

66Depozitarea
6.Suplimentar, asiguraţi ambele roţi
ale celei de-a treia biciclete în
locaşele roţilor cu ajutorul
chingilor elastice.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Rabataţi spre înapoi sistemul de
transport posterior
Sistemul de transport posterior poate
fi rabatat spre înapoi pentru a avea
acces la portbagaj.
● Fără adaptor ataşat:
Apăsaţi maneta ( 1) pentru a
decupla şi menţineţi.
Trageţi suportul ( 2) spre înapoi
pentru a rabata sistemul de
transport posterior.
● Cu adaptor ataşat:
9 Avertisment
Aveţi grijă la decuplarea
sistemului de transport posterior,
deoarece acesta se va bascula în
spate. Pericol de rănire.
Ţineţi cu o mână cadrul ( 1) al
celei mai îndepărtate biciclete şi trageţi chinga ( 2) pentru a
decupla.
Ţineţi cu ambele mâini cea mai
îndepărtată bicicletă şi rabataţi
spre înapoi sistemul de transport
posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când
sistemul de transport posterior este
rabatat la loc.

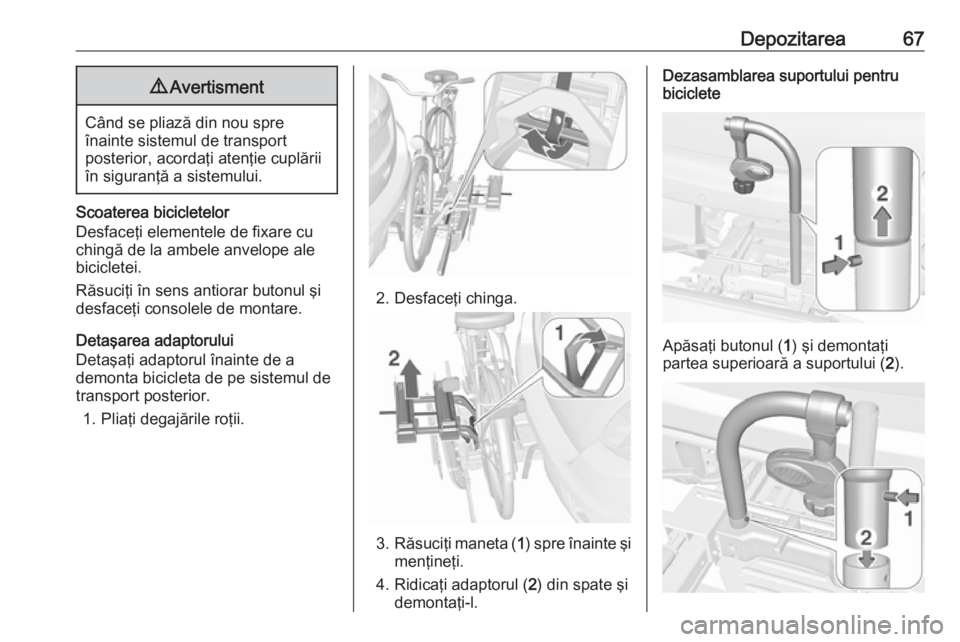

Depozitarea679Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, acordaţi atenţie cuplării
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului
Detaşaţi adaptorul înainte de a
demonta bicicleta de pe sistemul de
transport posterior.
1. Pliaţi degajările roţii.
2. Desfaceţi chinga.
3. Răsuciţi maneta ( 1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul ( 2) din spate şi
demontaţi-l.
Dezasamblarea suportului pentru
biciclete
Apăsaţi butonul ( 1) şi demontaţi
partea superioară a suportului ( 2).

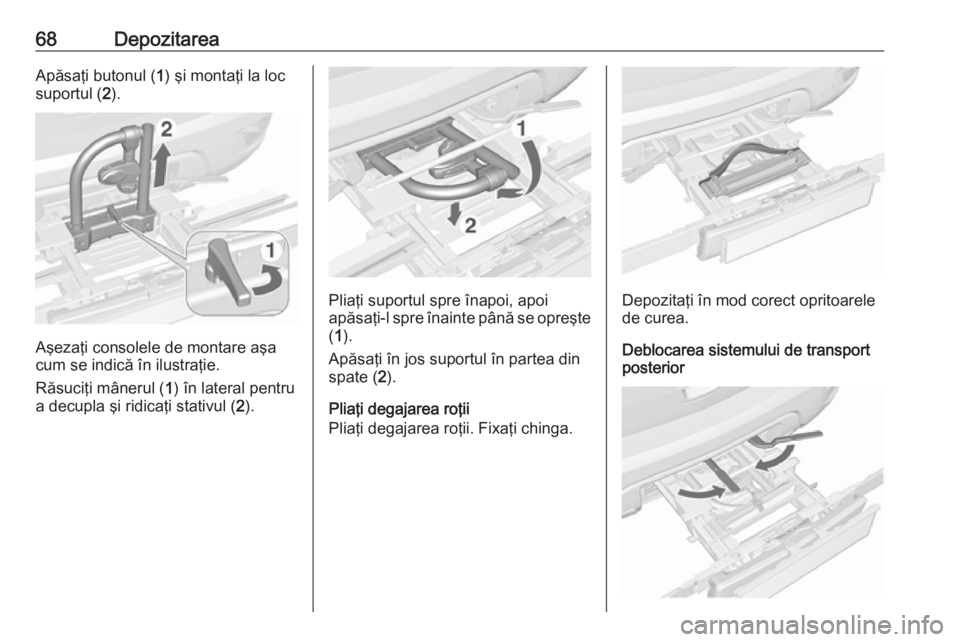

68DepozitareaApăsaţi butonul (1) şi montaţi la loc
suportul ( 2).
Aşezaţi consolele de montare aşa
cum se indică în ilustraţie.
Răsuciţi mânerul ( 1) în lateral pentru
a decupla şi ridicaţi stativul ( 2).
Pliaţi suportul spre înapoi, apoi
apăsaţi-l spre înainte până se opreşte ( 1 ).
Apăsaţi în jos suportul în partea din
spate ( 2).
Pliaţi degajarea roţii
Pliaţi degajarea roţii. Fixaţi chinga.Depozitaţi în mod corect opritoarele
de curea.
Deblocarea sistemului de transport
posterior
