Araç bakımı1793. Kaydırıcı tutma pimine bastırın.
4. Silecek lastiğini dışarıya çekin.Ampul değiştirme
Kontağı ve gerekli düğmeyi veya kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Halojen farlarKısa huzmeli far ve uzun huzmeli
farKoruyucu kapağı sökün.
Kısa hüzmeli far
1. Ön far ampulü soketinin konektörünü ayırın.

180Araç bakımı2. Yaylı kelepçeye bastırın, çözülükonuma getirin.
3. Ampulü tutucusundan çekip dışarıya çıkarın ve ampulü
değiştirin.
4. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
5. Ön far grubunu yeniden takın.
6. Yaylı kelepçeyi yerine oturtun.
7. Ampul soketi konektörünü bağlayın.
8. Far muhafaza kapağını yerleştirin
ve kapatın.
Uzun huzmeli far
1. Ampul soketini çekerek çıkarın.
2. Ampulü tutucusundan çekip dışarıya çıkarın ve ampulü
değiştirin.
3. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
4. Ön far grubunu yeniden takın.
5. Far muhafaza kapağını yerleştirin
ve kapatın.
Park lambaları
1. Saatin tersi yönde çevirerek soketi gruptan çıkarın.
2. Ampul soketini reflektörden çıkartın.
3. Soketi ampulden çekip çıkarın.

Araç bakımı181
4. Ampulü duyundan çıkarıp alın.5. Yeni ampulü takın.
6. Soketi ampule takın.
7. Soketi reflektöre takın.
8. Grubu yerine takın.
Xenon farlar
9 Tehlike
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Viraj ışıkları
1. Koruyucu kapağı çıkarın.
2. Ampul soketini çekerek çıkarın.
3. Ampulü tutucusundan çekip dışarıya çıkarın ve ampulü
değiştirin.
4. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
5. Ön far grubunu yeniden takın.
6. Far muhafaza kapağını yerleştirin
ve kapatın.

182Araç bakımıSis lambaları
Ampullere aracın altından erişilebilir
1. Daha kolay ulaşmak için ilgili tekerleği içeri çevirin ve tekerlek
yuvasının dışındaki üç adet Torx
vidayı sökün. Araç takımları
3 191.
2. Ampul yuvasına ulaşmak için astarı çekip çıkarın.
3. Tespit dişini (1) dışarı çekin ve fişkonektörünü (2) ampul duyundan
çıkarın.
4. Ampul tutucusunu saat yönünün tersine (3) döndürün ve
reflektörden çıkarın.
5. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
6. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
7. Astarı yerine takın ve üç adet Torx
vidayı takın.
Ön dönüş sinyali lambaları
1. Ampul duyunu saatin tersine yönde döndürün ve yuvadan
çıkmasını sağlayın.

Araç bakımı1832. Ampulü soket içine biraz bastırın,saat yönünün tersine döndürün vedışarı çıkarın. Yeni ampulü takın.
3. Lamba duyunu reflektörün içine yerleştirin, sağa doğru döndürün
ve oturtun.
Arka lambalar Sol taraf
1. Her iki kapağı ilgili dış tarafından bir tornavida ile sökün. Her iki
kapağı çıkartın ve vidaları sökün.
Paneli sökün.
2. Önce girintiye bir tornavida yerleştirerek sökün. Daha sonra
ön ve üst taraftan kapağı sökün.
Kapağı çıkarın.
Sağ taraf
1. Depolama kapısını ve lastik onarım setini çıkartın.
2. Koruyucu çıkarın.

184Araç bakımı
3. Kuyruk/Stop lambası (1)Sinyal lambası (2)
Geri vites lambası (3)
4. Lamba duyunu çıkarıp alın. Ampulü duyundan çıkarıp alın ve
yeni ampulü takın.
5. Ampul duyunu arka lamba gövdesine oturtun. Kapakları
kapatın ve tam oturmasını
sağlayın.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Yan dönüş sinyali lambaları
Lambalar yanmıyorsa, yetkili servise
kontrol ettirin.
Yükseğe monteli üçüncü
fren lambası
Yükseğe monteli üçüncü fren lambası yanmıyorsa, yetkili servise kontrol
ettirin.

Araç bakımı185Plaka lambası
1.Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
Ampul tutucusunu saat yönünün
tersine döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.
İç lambalar
İç aydınlatma lambaları 1. Çıkartmak için, aydınlatma anahtarının karşı tarafını düz uçlu
bir tornavida ile kaldırın.
2. Ampulü çıkarın.
3. Ampulü değiştirin.
4. Lamba grubunu takın.Bagaj bölümü aydınlatması
1. Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Lambayı takın.

186Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Not
Bu kılavuzdaki sigorta kutusu tanımlamaları sizin aracınızdaki
sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellere yerleştirin ve
ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta kutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.Mini Sigortalar

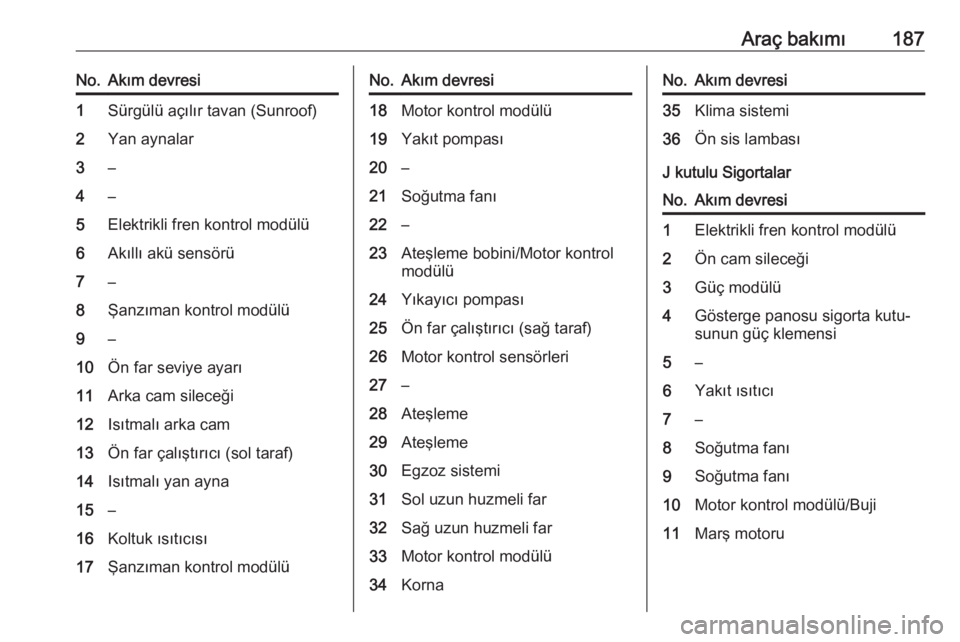

Araç bakımı187No.Akım devresi1Sürgülü açılır tavan (Sunroof)2Yan aynalar3–4–5Elektrikli fren kontrol modülü6Akıllı akü sensörü7–8Şanzıman kontrol modülü9–10Ön far seviye ayarı11Arka cam sileceği12Isıtmalı arka cam13Ön far çalıştırıcı (sol taraf)14Isıtmalı yan ayna15–16Koltuk ısıtıcısı17Şanzıman kontrol modülüNo.Akım devresi18Motor kontrol modülü19Yakıt pompası20–21Soğutma fanı22–23Ateşleme bobini/Motor kontrol
modülü24Yıkayıcı pompası25Ön far çalıştırıcı (sağ taraf)26Motor kontrol sensörleri27–28Ateşleme29Ateşleme30Egzoz sistemi31Sol uzun huzmeli far32Sağ uzun huzmeli far33Motor kontrol modülü34KornaNo.Akım devresi35Klima sistemi36Ön sis lambası
J kutulu Sigortalar
No.Akım devresi1Elektrikli fren kontrol modülü2Ön cam sileceği3Güç modülü4Gösterge panosu sigorta kutu‐
sunun güç klemensi5–6Yakıt ısıtıcı7–8Soğutma fanı9Soğutma fanı10Motor kontrol modülü/Buji11Marş motoru

188Araç bakımıGösterge panosu sigorta
kutusu
İç sigorta bloğu sürücü tarafındaki
gösterge paneli altına yerleştirilmiştir.
Sigortalara erişmek için, eşya
saklama bölümünü çıkartın.
Eşya saklama gözünü çıkartmak için
açın ve dışarıya çekin.
Mini Sigortalar
No.Akım devresi1Gövde kontrol modülü2Gövde kontrol modülü3Gövde kontrol modülü4Gövde kontrol modülü5Gövde kontrol modülü6Gövde kontrol modülü7Gövde kontrol modülü8Gövde kontrol modülü9Kontak anahtarı10Güvenlik diyagnozu modülü11Veri hattı bağlantı parçası12Klima Sistemi13Bagaj kapağı14Park Asistanı15Şerit değiştirme uyarısı/Dikiz
aynası16Sürüşe duyarlı ön farlar (AFL)17Elektrik kumandalı cam sürücü
