OPEL MOKKA 2016.5 Uporabniški priročnik

Nega vozila179
3.Izvlecite žarnico in nosilca žarnice
in vstavite novo.
4. Novo žarnico vstavite v žaromet tako, da se jezička ujemata z
odprtinama na žarometu.
5. Namestite sestav žarometa.
6. Pripnite zaščitni pokrov žarometa na svoje mesto.
Meglenke
Žarnice so dostopne s spodnje strani
vozila
1. Ustrezno kolo zasukajte navznoter, da lažje dostopite do
treh torx vijakov na zunanji strani
blatniškega koša in jih odstranite.
Orodje vozila 3 188.
2. Povlecite in pridržite oblogo, da dostopite do nosilca žarnice.
3. Zadrževalno rebro (1) povlecitenavzven in spojnik (2) odstranite
iz doze žarnice.
4. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
(3) in ga odstranite iz žarometa.
5. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
6. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
7. Ponovno namestite oblogo in privijte tri torx vijake.

180Nega vozilaPrednji smerniki
1.Nosilec žarnice zasukajte v levo in
ga iztaknite.
2. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
3. Nosilec z žarnico vstavite v žaromet in ga obrnite v smer
urinega kazalca, da se zatakne.
Zadnje luči Leva stran
1. Sprostite oba pokrova na ustrezni
zunanji strani, tako da vstavite
izvijač. Odstranite oba pokrova in
odvijte vijake. Odstranite oblogo.
2. Najprej sprostite pokrov z izvijačem, vstavljenim v odprtino.
Nato sprostite pokrov na sprednji
in zgornji strani. Snemite pokrov.

Nega vozila181Desna stran
1. Odstranite pokrivalo predala inkomplet za popravilo pnevmatik.
2. Snemite zaščitni pokrov.
3. Zadnja/zavorna luč (1)
Smernik (2)
Vzvratna luč (3)
4. Izvlecite nosilec z žarnico. Izvlecite žarnico in vstavite novo.
5. Nosilec žarnice vstavite nazaj v luč. Zaprite in pritrdite pokrova.
6. Vključite kontakt in preverite delovanje luči.
Stranski smerniki
Če luči ne delujejo, odpeljite vozilo na
pregled v servisno delavnico.

182Nega vozilaTretja zavorna luč
Če tretja zavorna luč ne deluje,
odpeljite vozilo na pregled v servisno
delavnico.
Lučka registrske tablice
1. Luč iztaknite z izvijačem.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabelski vod.
Nosilec žarnice obrnite v obratno
smer urinega kazalca.
3. Pregorelo žarnico odstranite iz nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v luč in ga obrnite v smeri urinega
kazalca.
5. Namestite vložek luči na svoje mesto in ga z izvijačem privijte.
Notranje luči
Osvetlitev potniškega prostora 1. Za odstranitev iztaknite nasprotno
stran stikala za luči s ploščatim
izvijačem.
2. Izvlecite žarnico.
3. Vstavite novo žarnico.
4. Montirajte žaromet na svoje mesto.
Osvetlitev tovornega prostora
1. Luč iztaknite z izvijačem.
2. Odstranite žarnico.

Nega vozila1833. Vstavite novo žarnico.
4. Vstavite luč.Elektronski sistem
Varovalke Nova varovalka mora imeti isto
oznako kot pregorela.
V škatli nad pozitivnim polom
akumulatorja je nekaj glavnih
varovalk. Po potrebi jih dajte
zamenjati v servisni delavnici.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami vmotornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.

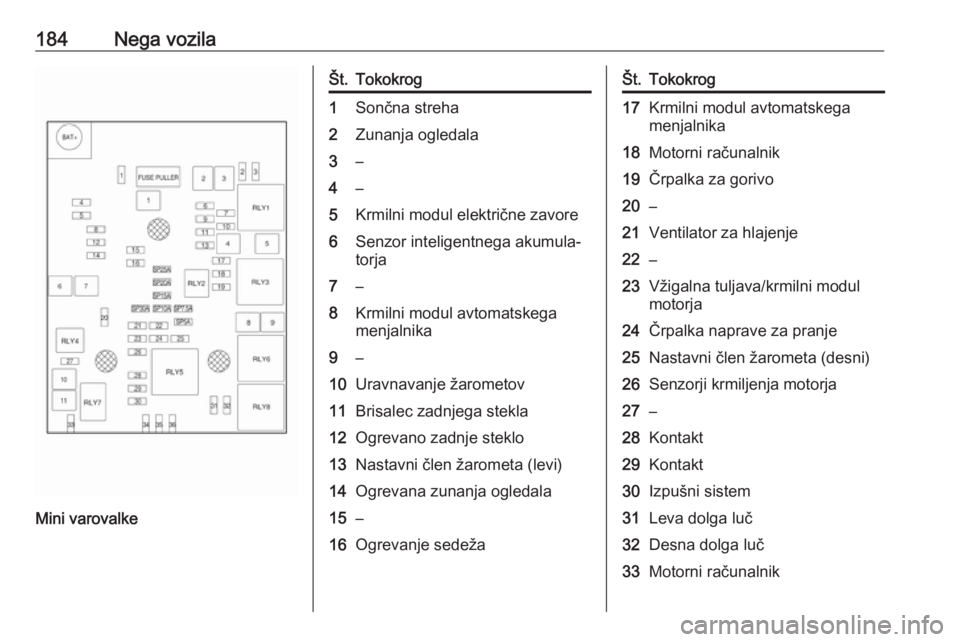

184Nega vozila
Mini varovalke
Št.Tokokrog1Sončna streha2Zunanja ogledala3–4–5Krmilni modul električne zavore6Senzor inteligentnega akumula‐
torja7–8Krmilni modul avtomatskega
menjalnika9–10Uravnavanje žarometov11Brisalec zadnjega stekla12Ogrevano zadnje steklo13Nastavni člen žarometa (levi)14Ogrevana zunanja ogledala15–16Ogrevanje sedežaŠt.Tokokrog17Krmilni modul avtomatskega
menjalnika18Motorni računalnik19Črpalka za gorivo20–21Ventilator za hlajenje22–23Vžigalna tuljava/krmilni modul
motorja24Črpalka naprave za pranje25Nastavni člen žarometa (desni)26Senzorji krmiljenja motorja27–28Kontakt29Kontakt30Izpušni sistem31Leva dolga luč32Desna dolga luč33Motorni računalnik

Nega vozila185Št.Tokokrog34Hupa35Klimatska naprava36Sprednja meglenka
Varovalke vrste J
Št.Tokokrog1Krmilni modul električne zavore2Sprednji brisalec3Modul napajanja4Napajalni priključek škatle z
varovalkami na armaturni plošči5–6Grelnik goriva7–8Ventilator za hlajenje9Ventilator za hlajenje10Krmilni modul motorja/žarilna
svečka11ZaganjačŠkatla z varovalkami na
armaturni plošči
Notranje varovalke so na voznikovi
spodnji strani armaturne plošče.
Za dostop do varovalk odstranite predal.
Predal odstranite tako, da ga odprete in izvlečete.
Mini varovalke

186Nega vozilaŠt.Tokokrog1Krmilni modul karoserije2Krmilni modul karoserije3Krmilni modul karoserije4Krmilni modul karoserije5Krmilni modul karoserije6Krmilni modul karoserije7Krmilni modul karoserije8Krmilni modul karoserije9Kontaktno stikalo10Varnostni diagnostični modul11Priključek za podatkovno pove‐
zavo12Ogrevanje, prezračevanje,
hlajenje13Vrata prtljažnika14Parkirni pomočnik15Opozarjanje o menjavi voznega
pasu/notranje ogledalo16Prilagodljivi žarometiŠt.Tokokrog17Električno pomično okno, voznik18Senzor za dež19Krmilni modul karoserije/reguli‐
rani nadzor napetosti20Volan21Električna vtičnica opreme
(izmenični tok)/samodejni
menjalnik22Vžigalnik/električna vtičnica
opreme (enosmerni tok)23Rezerva24Rezerva25Rezerva26Rezerva27Sklop mernilnikov/dodatni
grelec/stikalo sklopke28Prilagodljivi žarometi/pretvornik
napetosti/stikalo žarometov29Rezerva30RezervaŠt.Tokokrog31Instrumentna plošča32Infotainment sistem/zvočni
opozorilnik33Zaslon/Infotainment sistem34Onstar UHP/DAB
Varovalke S/B
Št.Tokokrog01Rezerva02Rezerva03Električno pomična okna,
spredaj04Električno pomična okna, zadaj05Logistični način06Rezerva07Rezerva08Rezerva

Nega vozila187Škatla z varovalkami v
prtljažniku
Nameščena je na levi strani
prtljažnika.
Za dostop do varovalk odstranite pokrov.
Mini varovalke
Št.Tokokrog1Sedež, ledvena podpora, voznik2Sedež, ledvena podpora,
sovoznik3Ojačevalnik4Vtičnica za prikolico5Pogon na vseh kolesih6Rezerva7Sistem LPG8Rezerva9Rezerva10Rezerva11Krmilni modul prikolice12Rezerva13Ogrevan volan14Vtičnica za prikolico15Rezerva16Voda v senzorju goriva

188Nega vozilaŠt.Tokokrog17Notranje ogledalo/vzvratna
kamera18Sistem LPG
Varovalke S/B
Št.Tokokrog1Električni pomik sedeža, voznik2Električni pomik sedeža,
sovoznik3Krmilni modul prikolice4Pretvornik napetosti5Akumulator6Sistem za pranje žarometov7Rezerva8Rezerva9RezervaOrodje vozila
Orodje Komplet za popravilo pnevmatik
Orodje in komplet za popravilo
pnevmatik najdete na levi strani
prtljažnika. 3 196.
Vozila z rezervnim kolesom
Dvigalka in orodja so spravljeni v
prtljažniku v prostoru nad rezervnim
kolesom.
Zamenjava kolesa, 3 199, rezervno
kolo 3 201.
