OPEL MOKKA 2016.5 Uporabniški priročnik

Prostori za spravljanje59ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.

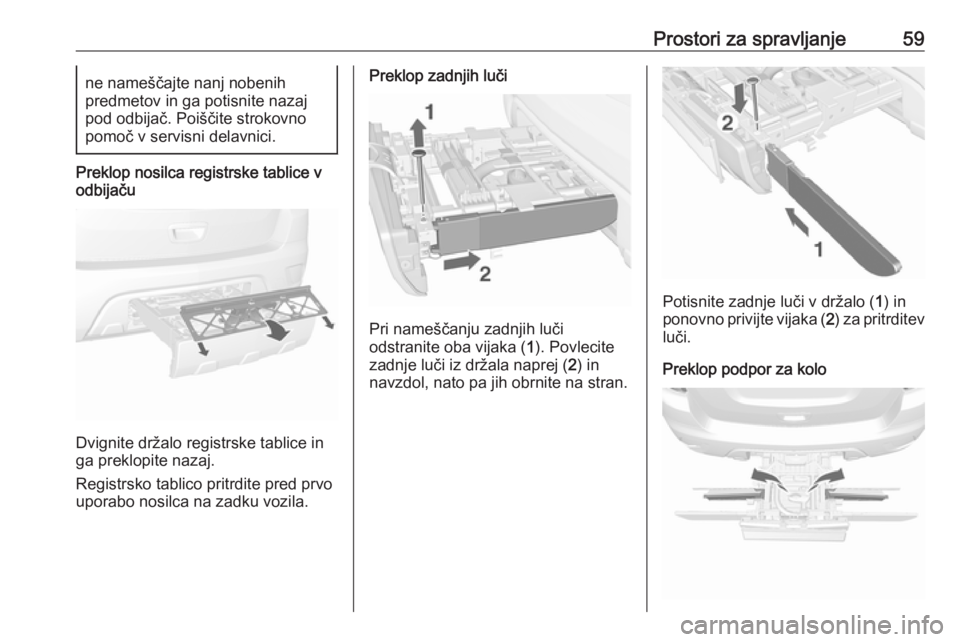

Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.
Registrsko tablico pritrdite pred prvo
uporabo nosilca na zadku vozila.
Preklop zadnjih luči
Pri nameščanju zadnjih luči
odstranite oba vijaka ( 1). Povlecite
zadnje luči iz držala naprej ( 2) in
navzdol, nato pa jih obrnite na stran.
Potisnite zadnje luči v držalo ( 1) in
ponovno privijte vijaka ( 2) za pritrditev
luči.
Preklop podpor za kolo

60Prostori za spravljanjeOdstranite trak in odprite prostor za
kolo.
Pritrditev sistema zadnjega nosilca
Odstranite trak in obrnite obe
vpenjalni ročici na stran, kolikor je
mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj ( 1) in ga
povlecite nazaj.
Preklopite nosilec ( 2) navzgor.
Potisnite nosilec ( 1) navzdol in
obrnite ročaj ( 2) nazaj, da se zaskoči.
Pritisnite tipko ( 1) in odstranite levi del
držala ( 2).
Pritisnite tipko ( 1) in vstavite levi del
držala v desni del ( 2).

Prostori za spravljanje61
Pritrditev dvokolesa
1. Obrnite pedala v položaj, ki jeprikazan na sliki, in postavite kolov podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.
2. Pritrdite kratko pritrdilno konzolo na okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.
3. Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
V primeru prevažanja več kot enega
dvokolesa je treba pritrditi adapter.
1. Namestite adapter na nosilec na zadku vozila, kot kaže slika.

62Prostori za spravljanje
2. Obrnite ročico (1) naprej in jo
držite, nato pa spustite adapter
( 2 ) v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen na adapterju, pod ročico, kadar
preklapljate nosilec na zadku
vozila. Pritrdite trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.3. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
4. Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala popostopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.

Prostori za spravljanje63Za pritrditev tretjega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma drugega in tretjega
kolesa.
6. Obe kolesi tretjega dvokolesa dodatno pritrdite na podpore za
kolesa z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
● Brez pritrjenega adapterja:
Za sprostitev potisnite ročico ( 1)
in jo držite.
Za preklop nosilca na zadku
vozila potisnite nosilec ( 2) nazaj.
● S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir ( 1) zadnjega kolesa
v vrsti z eno roko in povlecite
zanko ( 2), da se sprosti.
Primite zadnje kolo v vrsti z
obema rokama in preklopite
nosilec na zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.

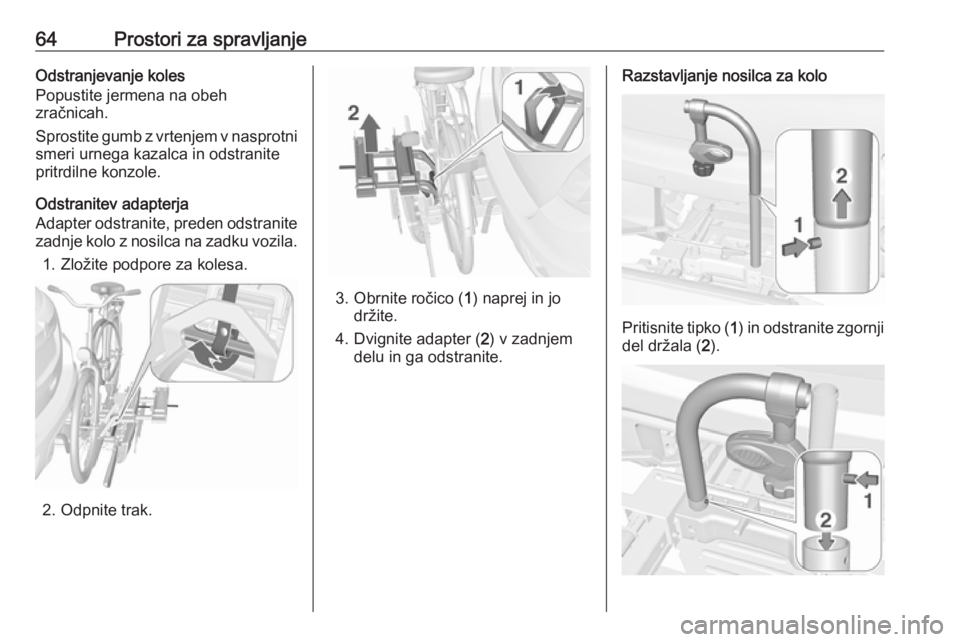

64Prostori za spravljanjeOdstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja
Adapter odstranite, preden odstranite zadnje kolo z nosilca na zadku vozila.
1. Zložite podpore za kolesa.
2. Odpnite trak.
3. Obrnite ročico ( 1) naprej in jo
držite.
4. Dvignite adapter ( 2) v zadnjem
delu in ga odstranite.
Razstavljanje nosilca za kolo
Pritisnite tipko ( 1) in odstranite zgornji
del držala ( 2).

Prostori za spravljanje65Pritisnite tipko (1) in ponovno
namestite držalo ( 2).
Razporedite pritrdilne konzole, kot je
prikazano na sliki.
Obrnite ročaj ( 1) na stran, da se
sprosti, in dvignite nosilec ( 2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona ( 1).
Pritisnite nosilec v zadnjem delu
navzdol ( 2).
Zložite podporo za kolesa.
Zložite podporo za kolesa. Pritrdite
trak.Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila

66Prostori za spravljanjeObrnite obe vpenjalni ročici
navznoter, kolikor je mogoče. Pritrdite trak.
Zlaganje zadnjih luči
Odstranite oba vijaka. Izvlecite
zadnje luči iz držala in jih obrnite
naprej.
Potisnite zadnje luči v držalo in
ponovno privijte vijaka za pritrditev
luči.
Zlaganje držala registrske tablice Dvignite držalo registrske tablice in
ga preklopite navznoter.
Zlaganje in pospravljanje zadnjega
nosilcaSvarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne
konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.
Povlecite zaklepni vzvod navzgor.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Povečanje prtljažnikaSvarilo
Najprej preklopite zadnjo sedežnoklop in nato zadnje sedežno
naslonjalo.
Če tega ne upoštevate, se lahko
sedežna klop poškoduje.
1. Potisnite vzglavnike navzdol s pritiskom sponke.
Opomba
Sprednji sedež pomaknite naprej,
njegovo naslonjalo pa v pokončni
položaj, da boste imeli dovolj
prostora za premik sedežne klopi.

Prostori za spravljanje67
2. Povlecite zanko pod blazinosedeža in le-to preklopite navzdol.
3. Potegnite sprostilno ročico nazgornji strani naslonjala zadnjega
sedeža.
4. Preklopite naslonjalo sedeža naprej in navzdol.
5. Vstavite varnostna pasova zadnjih stranskih sedežev v vodili.
Za vrnitev naslonjala sedeža v
izhodiščni položaj izvlecite varnostni
pas iz vodil in dvignite naslonjalo.
Potisnite naslonjalo trdno v izbran
položaj.9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta trdno
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Pazite, da ne priprete varnostnih
pasov.
Sredinski varnostni pas na zadnji
klopi lahko zablokira, ko dvignete naslonjalo. V tem primeru spustite
pas nazaj do konca in ponovite
postopek.
Če je varnostni pas še vedno
blokiran, preklopite blazino sedeža
navzdol in poskusite znova.

68Prostori za spravljanjeZa vrnitev blazine sedežne klopi
premaknite zadnji del sedežne
blazine v prvotni položaj. Pri tem
pazite, da zaklepi varnostnih pasov
niso zviti ali zataknjeni pod blazino.
Nato potisnite sprednji del sedežne
blazine navzdol, da se zaskoči.Svarilo
Pri vračanju naslonjala v
pokončen položaj potisnite
zaklepe in varnostne pasove med
naslonjalo in sedežno blazino.
Pazite, da se zaklepi in varnostni
pasovi ne zataknejo pod sedežno
blazino.
Varnostni pasovi naj bodo na
ustreznem mestu in ne smejo biti
zviti ali ujeti pod naslonjalom.
Prekrivalo tovornega
prostora
Na prekrivalo ne odlagajte
predmetov.
Odstranitev Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite pokrov v zadnjem delu in ga
potisnite navzgor v sprednjem delu.
Snemite zaščitni pokrov.
Pripenjanje
Zataknite prekrivalo v stranski vodili in ga spustite navzdol.
Zataknite nosilni vrvici na vrata
prtljažnika.
Pokrov podtalnega prostoraza spravljanje zadaj
Zadnje talno prekrivalo
Primite ročaj in dvignite pokrivalo.
