Приборы и средства управления89Сигнализаторы,
измерительные
приборы и
индикаторы
Спидометр
Показывает скорость движения ав‐
томобиля.
Одометр
Нижняя строка показывает прой‐
денный путь.
Счетчик текущего пробега Верхняя строка показывает рас‐
стояние, пройденное автомобилем после последнего сброса счетчика.
Чтобы сбросить показания, не‐
сколько секунд удерживайте нажа‐
той клавишу SET/CLR на рычаге
указателя поворота 3 102.
Счетчик текущего пробега рабо‐
тает до расстояния 2000 км, после
чего снова начинает отсчет с 0.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.

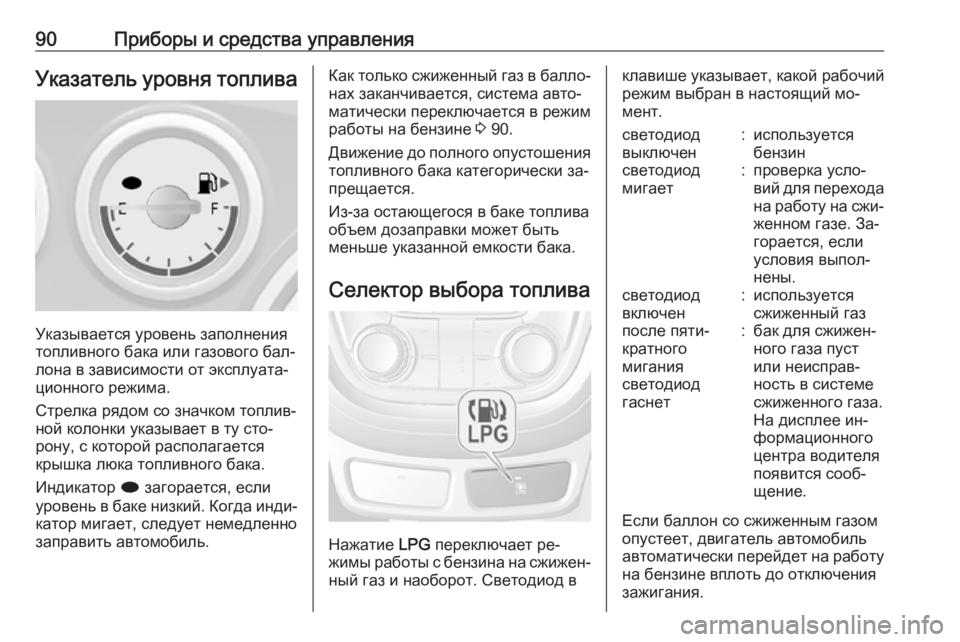

90Приборы и средства управленияУказатель уровня топлива
Указывается уровень заполнения
топливного бака или газового бал‐
лона в зависимости от эксплуата‐ ционного режима.
Стрелка рядом со значком топлив‐ ной колонки указывает в ту сто‐
рону, с которой располагается
крышка люка топливного бака.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Как только сжиженный газ в балло‐ нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 90.
Движение до полного опустошения топливного бака категорически за‐
прещается.
Из-за остающегося в баке топлива
объем дозаправки может быть меньше указанной емкости бака.
Селектор выбора топлива
Нажатие LPG переключает ре‐
жимы работы с бензина на сжижен‐ ный газ и наоборот. Светодиод в
клавише указывает, какой рабочий
режим выбран в настоящий мо‐
мент.светодиод
выключен:используется
бензинсветодиод
мигает:проверка усло‐
вий для перехода
на работу на сжи‐
женном газе. За‐
горается, если
условия выпол‐
нены.светодиод
включен:используется
сжиженный газпосле пяти‐
кратного
мигания
светодиод
гаснет:бак для сжижен‐
ного газа пуст
или неисправ‐
ность в системе
сжиженного газа.
На дисплее ин‐
формационного
центра водителя
появится сооб‐
щение.
Если баллон со сжиженным газом
опустеет, двигатель автомобиль
автоматически перейдет на работу на бензине вплоть до отключения
зажигания.

Приборы и средства управления91Топливо для работы на сжиженном
газе 3 180.
Индикатор температуры охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
На дисплее верхнего уровня и ком‐ бинированном дисплее верхнего
уровня оставшийся ресурс масла
отображается в Меню информации
автомобиля .
На дисплее среднего уровня остав‐
шийся ресурс моторного масла по‐ казывает контрольный индикатор
I ; для этого зажигание должно
быть включено, а двигатель вы‐
ключен.

92Приборы и средства управленияДля выбора меню и функций ис‐
пользуются клавиши на рычаге
указателя поворота.
Чтобы вывести на экран остав‐
шееся время эксплуатации мотор‐
ного масла:
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля .
Поверните регулирующее кольцо в положение Остаточный срок
службы масла .
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐ ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Для сброса нажмите SET/CLR. За‐
жигание должно быть включено, но двигатель не должен работать.
Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится сообщение
Скоро замена масла в двигателе
или предупреждающий код. Мотор‐
ное масло и масляный фильтр сле‐
дует заменить в мастерской в те‐
чение одной недели или не превы‐
шая пробега в 500 км (в зависимо‐
сти от того, какое событие наступит первым).
Информационный центр водителя
3 102.
Информация по обслуживанию
3 239.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐полнения приборов. В зависимости
от комплектации автомобиля, рас‐ положение отдельных индикато‐
ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐
дикаторов, что можно рассматри‐ вать как проверку их работоспособ‐
ности.
Цвета индикаторов обозначают:Красный:опасность, важное на‐
поминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения

Приборы и средства управления93Контрольные индикаторы панели приборов

94Приборы и средства управленияКонтрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 95X /
k /Индикатор напоминания о
непристегнутых ремнях
безопасности 3 95vПодушки безопасности и
натяжители ремней
безопасности 3 95V /
*Отключение подушки
безопасности 3 96pСистема зарядки 3 96ZСигнализатор неисправ‐
ности 3 96gИндикатор срока очеред‐
ного технического обслужи‐
вания 3 97RТормозная система и сцеп‐
ление 3 97-Выжмите педаль 3 97uАнтиблокировочная
тормозная система (ABS)
3 97[Переключение на повы‐
шенную передачу 3 97uСистема контроля движения
под уклон 3 98cСервоусилитель рулевого
управления 3 98)Предупреждение о выходе
за пределы полосы
движения 3 98rУльтразвуковая система
облегчения парковки 3 98nЭлектронная система дина‐
мической стабилизации
отключена 3 98bЭлектронная система дина‐
мической стабилизации и
система контроля движения
3 99kСистема контроля движения
выключена 3 99!Предварительный подогрев
3 99%Сажевый фильтр дизель‐
ного двигателя 3 99wСистема контроля давления
в шинах 3 99IДавление моторного масла
3 100iНизкий уровень топлива
3 100dИммобилайзер 3 1018Наружное освещение 3 101CДальний свет 3 101fСистема адаптивных фар
3 101>Противотуманная фара
3 101rЗадний противотуманный
фонарь 3 101

Приборы и средства управления95mКруиз-контроль 3 101AВпереди обнаружен автомо‐
биль 3 102/Крышка капота открыта
3 102hОткрыта дверь 3 102
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается
Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 202, предохрани‐
телей 3 209.
Указатели поворота 3 131.
Напоминание о ремне
безопасности
Индикатор X сиденья водителя за‐
горается или мигает красным све‐ том.
Индикатор k сиденья переднего
пассажира загорается или мигает
красным светом если на сиденье
находится человек.
Для задних сидений включается
Y на дисплее информацион‐
ного центра водителя.
При включении зажигания индика‐ тор горит в течение нескольких се‐
кунд.
Этот индикатор также загорается
при расстегивании ремня безопас‐
ности во время движения автомо‐ биля.
После застегивания ремня без‐
опасности индикатор гаснет.
Трехточечные ремни безопасности
3 45.Надувные подушки
безопасности и
натяжители ремней безопасности
Загорается красным светом v.
Индикатор загорается на не‐
сколько секунд при включении за‐
жигания. Если он не загорается, не
гаснет через несколько секунд или загорается во время движения, это указывает на неисправность сис‐
темы надувных подушек безопас‐
ности. Обратитесь за помощью на
станцию техобслуживания. Надув‐
ные подушки безопасности и пред‐
натяжители ремней безопасности
могут не сработать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.

96Приборы и средства управления9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 44, 3 47.
Отключение надувной подушки безопасности
V горит желтым светом.
Воздушная подушка безопасности
переднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 52.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановитесь и выключите двига‐
тель. Аккумуляторная батарея не
заряжается. Может быть нарушено
охлаждение двигателя. Работа
усилителя рулевого управления
может быть неэффективна. Обра‐ титесь за помощью на станцию тех‐
обслуживания.
Сигнализатор
неисправности
Z горит или мигает желтым све‐
том.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Следует незамедли‐
тельно обратиться за помощью на
станцию техобслуживания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Следует незамед‐
лительно обратиться за помощью
на станцию техобслуживания.

Приборы и средства управления97Индикатор приближенияочередного техническогообслуживания
g горит желтым светом.
Дополнительно отображается пре‐
дупреждающее сообщение или
предупреждающий код.
Автомобилю требуется техниче‐
ское обслуживание.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 108.
Тормозная система и
сцепление
Загорается красным светом R.
Низкий уровень жидкости в контуре
привода тормозной системы и сце‐ пления, когда стояночный тормоз
выключен 3 198.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Загорается, если включен механи‐
ческий стояночный тормоз и вклю‐
чено зажигание 3 160.
Выжмите педаль - горит или мигает желтым све‐
том.
Непрерывное горениеЧтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐ тема автоматической остановки и
пуска двигателя 3 149.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 18, 3 147.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя несколько секунд или горит во
время движения, это указывает на
неисправность системы ABS. Тор‐
мозная система при этом сохра‐
няет работоспособность, однако
система АBS отключится.
Антиблокировочная тормозная
система 3 159.
Переключение на повышенную передачу
[ светится зеленым или отобра‐
жается значком на информацион‐
ном центре водителя с дисплеем
верхнего уровня или комбиниро‐
ванным дисплеем верхнего

98Приборы и средства управленияуровня, если для снижения рас‐
хода топлива рекомендуется пере‐
ключиться на более высокую пере‐ дачу.
Режим ECO 3 111.
Система контроля движения под уклон
Загорается или мигает зеленым
светом u.
Система контроля движения под
уклон 3 163
Непрерывное горение
Система готова к работе.
МиганиеСистема включается.
Усилитель рулевогоуправления
c горит желтым светом.
Этот индикатор загорается при
включении зажигания и выклю‐
чается вскоре после запуска дви‐
гателя.Если индикатор не гаснет через не‐ сколько секунд или загорается во
время движения - значит, имеется
неисправность в усилителе руле‐
вого управления.
Обратитесь за помощью на стан‐
цию техобслуживания.
Предупреждение о выходе за пределыполосы движения
) горит зеленым или желтым све‐
том, мигает желтым светом.
Горит зеленым светом
Система включена и готова к ра‐
боте.
Горит желтым светом
Неисправность системы. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Мигает желтым светомСистема распознала непреднаме‐
ренный выход за пределы полосы
движения.Ультразвуковая система
облегчения парковки
r горит желтым светом.
Неисправность в системе
или
Неисправность в результате попа‐
дания на датчики грязи, льда или
снега
или
Помехи от внешних источников ультразвука. Как только источник
помех будет устранен, система за‐
работает нормально.
Устраните причину неисправности
системы на станции техобслужива‐
ния.
Ультразвуковая система помощи при парковке 3 170.
Электронная система динамическойстабилизации отключена
n горит желтым светом.
Система выключается.
