146Körning och hanteringFunktionalitet
Kameran är monterad i bakluckans
handtag och har en bildvinkel på
130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Kameran visar ett begränsat område.
Avstånden på den bild som visas skil‐ jer sig från de faktiska avstånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan inaktivera funktionen på
menyn Inställningar i Info-Display.
Personliga inställningar 3 99.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐ keringshjälpens bakre sensorer.
Visningsinställningar
Navi 650/Navi 950 : Ljusstyrkan kan
ställas in genom att först trycka och
sedan vrida den yttre ringen på mul‐ tifunktionsratten.
CD 600 : Ljusstyrkan kan ställas in
genom att man först trycker på och
sedan vrider multifunktionsknappen.
InaktiveringKameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller inaktivering av back‐
kameran kan ändras på menyn
Inställningar i Info-Display , personliga
inställningar 3 99.

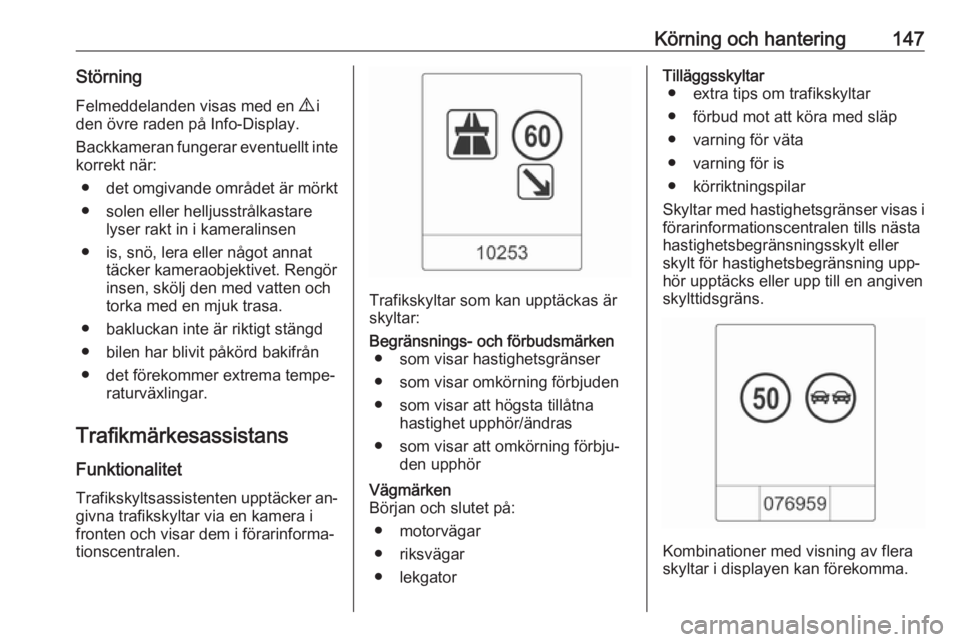

Körning och hantering147StörningFelmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● det omgivande området är mörkt● solen eller helljusstrålkastare lyser rakt in i kameralinsen
● is, snö, lera eller något annat täcker kameraobjektivet. Rengör
insen, skölj den med vatten och
torka med en mjuk trasa.
● bakluckan inte är riktigt stängd
● bilen har blivit påkörd bakifrån
● det förekommer extrema tempe‐ raturväxlingar.
Trafikmärkesassistans
Funktionalitet Trafikskyltsassistenten upptäcker an‐
givna trafikskyltar via en kamera i
fronten och visar dem i förarinforma‐
tionscentralen.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och förbudsmärken ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● motorvägar
● riksvägar
● lekgatorTilläggsskyltar ● extra tips om trafikskyltar
● förbud mot att köra med släp
● varning för väta
● varning för is
● körriktningspilar
Skyltar med hastighetsgränser visas i förarinformationscentralen tills nästa
hastighetsbegränsningsskylt eller
skylt för hastighetsbegränsning upp‐
hör upptäcks eller upp till en angiven
skylttidsgräns.
Kombinationer med visning av flera
skyltar i displayen kan förekomma.

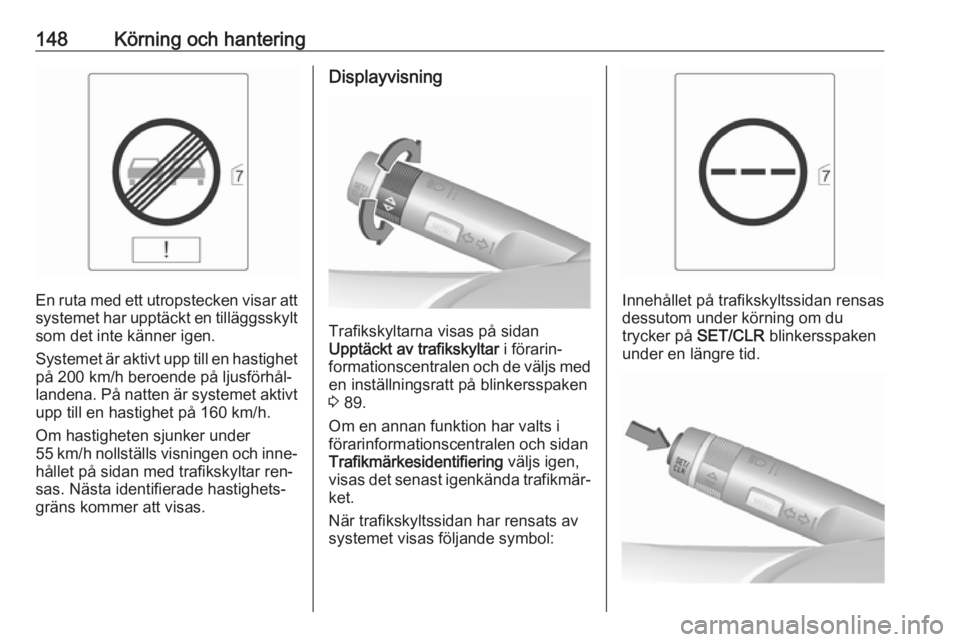

148Körning och hantering
En ruta med ett utropstecken visar att
systemet har upptäckt en tilläggsskylt
som det inte känner igen.
Systemet är aktivt upp till en hastighet på 200 km/h beroende på ljusförhål‐
landena. På natten är systemet aktivt upp till en hastighet på 160 km/h.
Om hastigheten sjunker under
55 km/h nollställs visningen och inne‐
hållet på sidan med trafikskyltar ren‐
sas. Nästa identifierade hastighets‐
gräns kommer att visas.
Displayvisning
Trafikskyltarna visas på sidan
Upptäckt av trafikskyltar i förarin‐
formationscentralen och de väljs med
en inställningsratt på blinkersspaken
3 89.
Om en annan funktion har valts i
förarinformationscentralen och sidan
Trafikmärkesidentifiering väljs igen,
visas det senast igenkända trafikmär‐ ket.
När trafikskyltssidan har rensats av
systemet visas följande symbol:
Innehållet på trafikskyltssidan rensas
dessutom under körning om du
trycker på SET/CLR blinkersspaken
under en längre tid.

Körning och hantering149PopupfunktionHastighetsgränser och omkörning
förbjuden-skyltar visas som popup-
fönster på alla sidor i förarinforma‐
tionscentralen.
Popupfunktionen kan inaktiveras på
trafikskyltssidan genom att du trycker på SET/CLR på blinkersspaken.
När inställningssidan visas, välj Av för
att inaktivera popupfunktionen. Aktiv‐
era igen genom att välja På. När tänd‐
ningen slås på inaktiveras popup‐
funktionen.
Popupskyltar visas i cirka
åtta sekunder i förarinformations‐
centralen.
Störning
Trafikskyltsassistentsystemet kanske inte fungerar korrekt om:
● Den del av vindrutan, där kame‐ ran är placerad, inte är ren.
● Trafikskyltarna är helt eller delvis
täckta eller svåra att urskilja.
● Det råder svåra omgivningsför‐ hållanden, som kraftigt regn, snö,
direkt solljus eller skuggor. I så
fall visas Ingen vägmärkesdetek‐
tering pga väder på displayen.
● Trafikskyltarna är felaktigt mon‐ terade eller skadade.
● Trafikskyltarna överensstämmer inte med Wienkonventionen om
trafikskyltar (Wiener Überein‐ kommen über Straßenverkehrs‐
zeichen).Se upp
Systemet är avsett att inom ett an‐ givet hastighetsområde hjälpa fö‐
raren att upptäcka vissa vägmär‐
ken. Ignorera inte vägmärken som
inte visas av systemet.
Systemet känner inte igen andra
trafikskyltar än de vanliga som
anger en hastighetsgräns eller
anger att en hastighetsgräns upp‐
hör.
Låt inte denna speciella funktion
förleda dig till att ta onödiga risker.

180BilvårdNr.Strömkrets17Drivenhet, elektriska fönster‐
hissar18Regnsensor19Karossens styrenhet/reglerad
spänningskontroll20Ratt21AC tillbehörsel/Automatisk
växellåda22Cigarettändare/DC tillbehör‐
suttag23Reserv24Reserv25Reserv26Reserv27Instrumentgrupp/Kupévärmare/
Kopplingskontakt28Kurvbelysning/Spänningsom‐
vandlare/Strålkastarbrytare29ReservNr.Strömkrets30Reserv31Instrumentgrupp32Infotainmentsystem/Ljudsignal33Display/infotainmentsystem34Onstar UHP/DAB
S/B-säkringar
Nr.Strömkrets01Reserv02Reserv03Elektriska fönsterhissar fram04Elektriska fönsterhissar bak05Logistikläge06Reserv07Reserv08ReservSäkringscentral, lastrum
Den sitter på vänster sida i bagage‐
utrymmet.
Ta bort locket för att komma åt säkri‐
ngarna.

202Service och underhållService och
underhållAllmän information .....................202
Serviceinformation ...................202
Rekommenderade vätskor,
smörjmedel och delar ................203
Rekommenderade vätskor och smörjmedel ............................. 203Allmän information
Serviceinformation
För att bibehålla driftsäkerheten,
trafiksäkerheten samt bilens värde är det viktigt att alla underhållsarbetenutförs med föreskrivna intervall.
Ett detaljerat och uppdaterat service‐
schema för din bil finns på verk‐
staden.
Servicedisplay 3 80.
Europeiska serviceintervaller Din bil behöver underhåll varje
30 000 km eller efter ett år, det som
inträffar först, om inte annat indikeras av servicedisplayen.
Ett kortare serviceintervall kan gälla
vid tunga körförhållanden, t.ex. för
taxibilar och polisfordon.
De europeiska serviceintervallerna gäller för följande länder:
Andorra, Belgien, Bosnien och Her‐
cegovina, Bulgarien, Cypern, Dan‐
mark, Estland, Finland, Frankrike,
Grekland, Grönland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐stein, Litauen, Luxemburg, Makedo‐
nien, Malta, Monaco, Montenegro,
Nederländerna, Norge, Polen, Portu‐
gal, Rumänien, San Marino, Schweiz,
Serbien, Slovakien, Slovenien, Spa‐
nien, Storbritannien, Sverige, Tjeck‐
ien, Tyskland, Ungern, Österrike.
Servicedisplay 3 80.
Internationella serviceintervaller
Din bil behöver underhåll varje
15 000 km eller efter ett år, det som
inträffar först, om inte annat indikeras av servicedisplayen.
De internationella serviceintervallen
gäller för de länder som inte omfattas av de europeiska serviceintervallen.
Servicedisplay 3 80.
Intyg
Genomförande av servicearbeten be‐
kräftas i service- och garantihäftet.
Datum och mätarställning förs in till‐
sammans med verkstadens stämpel
och underskrift.
Förvissa dig om att service- och ga‐
rantihäftet fylls i korrekt eftersom fort‐ löpande intyg på servicearbeten är en

Service och underhåll203förutsättning för att bevilja eventuella
garanti- och goodwillanspråk. Det är
dessutom en fördel vid vidareförsälj‐
ning av bilen.
Serviceintervall med återstående
motoroljelivslängd
Serviceintervallen är baserade på
flera användningsparametrar.
Servicedisplayen visar när det är
dags att byta motorolja.
Servicedisplay 3 80.Rekommenderade
vätskor, smörjmedel och delar
Rekommenderade vätskoroch smörjmedel
Använd endast produkter som uppfyl‐ ler rekommenderade specifikationer.9 Varning
Drivmedel är farliga ämnen som
kan vara giftiga. Hantera varsamt! Observera den information som
anges på behållaren.
Motorolja
Motorolja kännetecknas av sin kvali‐
tet och viskositet. Kvaliteten är vikti‐
gare än viskositeten vid val av motor‐ olja. Oljekvaliteten gör bland annat attmotorn går rent, slitaget begränsas
och att oljan inte åldras i förtid, medan
viskositetsklassen anger hur trögfly‐
tande oljan är inom ett temperaturin‐
tervall.
Dexos är den nyaste motoroljekvali‐
tén som ger optimalt skydd för ben‐
sin- och dieselmotorer. Om det inte
går att få tag i den måste motoroljor
av andra listade kvaliteter användas. Rekommendationerna för bensin‐
motorer gäller också för motorer som
drivs med CNG (komprimerad natur‐
gas), LPG (gasol) och etanol (E85).
Välj lämplig motorolja baserat på
dess kvalitet och på lägsta omgiv‐
ningstemperaturen 3 207.
Fylla på motorolja
Motoroljor från olika tillverkare och av
olika märken kan blandas så länge de uppfyller kraven för den angivna
motoroljan kvalitet och viskositet.
Användning av motorolja med enbart
kvalitet ACEA A1/B1 eller A5/B5 är
förbjuden eftersom detta kan orsaka
varaktiga motorskador under vissa
driftförhållanden.
Välj lämplig motorolja baserat på
dess kvalitet och på lägsta omgiv‐
ningstemperaturen 3 207.

221Cykelhållare.................................. 56
Cykelställ ...................................... 56
D
Deaktivering av airbag .................84
Deklaration om överensstämmelse ..................216
Descent control system .......86, 138
Dieselpartikelfilter .................87, 129
Dimbakljus ........................... 89, 113
Dimljus ................................. 89, 173
Dimljus fram ............................... 112
Domkraft ..................................... 182
Draganordning ........................... 158
Dragstång ................................... 157
Drivkraftsreglering .....................136
Drivkraftsreglering av.................... 87
Däckbeteckningar ......................183
Däckreparationssats ..................189
Däcktryck ........................... 183, 215
Dörrar ........................................... 24
Dörr öppen ................................... 89
E Elektriska fönsterhissar ...............30
Elektrisk inställning ......................27
Elektriskt system......................... 177
Elektroniska körprogram ............ 132
Elektronisk klimatreglering ......... 118 Elektronisk stabilitetsreglering ....137
Elektronisk stabilitetsreglering av. 86Elektronisk stabilitetsreglering och drivkraftsreglering ...............87
Eluttag ......................................... 77
F
Fara, Varning och Se upp .............4
Farthållare ........................... 89, 139
Fasta luftmunstycken ................. 121
Fel .............................................. 132
Felindikeringslampa ..................... 85
Filbytesvarning .....................86, 150
Flex-Fix-system ............................ 56
Fordon detekterat framför .............89
Fordonsspecifika data ...................3
Framsäten .................................... 35
Frontairbagsystem .......................45
Främre blinkers .......................... 173
Fyrhjulsdrift ................................ 134
Fälgar och däck .........................182
Färddator ..................................... 97
Fönster ......................................... 29
Förarinformationscentral............... 89
Förarstödsystem .........................139
Fördröjd låsning ............................ 23
Förglödning .................................. 87
Första hjälpen-sats ......................68
Förvaringsfack .............................. 54
Förvaringsutrymme i instrumentpanelen ....................54Förvaringsutrymme i mittkonsol ... 56
Förvaringsutrymme under stol .....56
G
Graphic-Info-Display, Colour- Info-Display .............................. 93
Grundläggande information inför körning ................................ 6
H Halogenstrålkastare ................... 170
Handbroms ................................. 135
Handskfack .................................. 55
Handskfacksbelysning ................114
Hastighetsbegränsare ................140
Hastighetsmätare ........................78
Helljus .................................. 88, 108
Hjulsidor ..................................... 188
Händelsedatainspelare ...............219
Högt mittmonterat bromsljus ...... 175
I
Immiga lampglas .......................113
Inaktivering av airbag ..................47
Indikatorer..................................... 78
Information om programvara ......217
Informationsdisplayer ...................89
Infällning av speglar ....................27
Inkörning av ny bil ...................... 124
Inledning ........................................ 3
Innerbackspegel ........................... 28

223Pollenfilter .................................. 121
Prestanda .................................. 211
Programmerade inställningar .......21
Punktering .................................. 192
R Radiofjärrkontroll .........................20
Radio Frequency Identification (RFID) ..................................... 219
Rattinställning .............................. 72
Rattreglage .................................. 72
Rattvärme .................................... 72
Registreringsskyltsbelysning .....176
Reglage ........................................ 72
Rekommenderade vätskor och smörjmedel ..................... 203, 207
Reparation av kollisionsskada ....217
Reservhjul .................................. 193
Rullningsavstängning ................126
Räckviddsinställning för strålkastare ............................. 109
S Service ....................................... 122
Servicedisplay ............................. 80
Serviceinformation .....................202
Servostyrning................................ 86
Servostyrningsvätska .................166
Sidoairbagsystem ........................45
Sidoblinkers ............................... 175
Skydd mot batteriurladdning ......115Snökedjor .................................. 188
Solglasögonfack ..........................55
Solskydd ...................................... 31
Solskyddslampor .......................114
Spolar- och torkarsystem ............. 14
Spolarvätska .............................. 166
Starta ................................... 16, 124
Starta motor ............................... 125
Start med startkablar .................195
Startspärr ............................... 26, 88
Stolsposition ................................ 35
Stopp-start-system .....................126
Strålkastare vid körning i utlandet .................................. 109
Strömavbrott .............................. 132
Styrning ...................................... 124
Ställa in nackskydd ........................8
Ställa in ratt .................................... 9
Ställa in spegel .............................. 8
Ställa in stol ............................. 6, 36
Stöldlarm ..................................... 25
Stöldskyddslåsning ......................25
Symboler ....................................... 4
System för upptäckt av föremål ..144
Säkerhetsbälte ............................... 8
Säkerhetsbälten ........................... 39
Säkringar ................................... 177
Säkring av bilen ............................ 25
Säkringscentral, instrumentpanel .....................179Säkringscentral, lastrum ............180
Säkringscentral, motorrum ........177
Sätesvärme .................................. 38
T
Tak................................................ 32
Taklast .......................................... 69
Taklucka ...................................... 32
Tankning .................................... 153
Temperaturmätare motorkylvätska ......................... 80
Tillbehör och bilmodifiering ........162
Top-tether, fästöglor ....................53
Trafikmärkesassistans ................147
Trampa på pedalen ......................85
Trepunktsbälte ............................. 40
Trippmätare ................................. 78
Tuta ....................................... 13, 73
Typskylt ..................................... 205
Tändningslås lägen ...................125
U Ultraljudssensorer för parkeringshjälp ........................ 144
Uppvärmda speglar .....................28
Uppvärmd bakruta .......................31
Uppväxling .................................... 86
Urstigningsbelysning .................115
Utföra arbete .............................. 163

224VVarningsblinkers ........................112
Varningsljud ................................. 96
Varningsljus .................................. 78
Varningstriangel ........................... 68
Varselljus ................................... 110
Varvräknare ................................. 79
Ventilation ................................... 116
Verktyg ...................................... 182
Vindruta ........................................ 29
Vindrutetorkare/vindrutespolare ..73
Vinterdäck .................................. 182
Volymer ..................................... 214
Vägmätare ................................... 78
Värme .......................................... 38
Värme- och ventilationssystem .. 116
Växellåda ..................................... 16
Växellådsdisplay ........................130
Växelväljare ............................... 131
X Xenonstrålkastare ...................... 172
Y Ytterbackspeglar........................... 27
Ytterbelysning ................12, 88, 107
Yttertemperatur ............................ 75
Yttre vård ................................... 199
Å Återvinning efter bilens livstid ....162Ö
Översikt instrumentpanel .............10
Övervakningssystem för däcktryck ........................... 87, 184
