Auton hoito179
Minisulakkeet
NroVirtapiiri1Korielektroniikan ohjausyksikkö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Korielektroniikan ohjausyksikkö5Korielektroniikan ohjausyksikkö6Korielektroniikan ohjausyksikkö7Korielektroniikan ohjausyksikkö8Korielektroniikan ohjausyksikkö9Virtalukko10Turvallisuuden diagnoosimo‐
duuli11Datalinkkiliitin12Lämmitys ja tuuletus13Takaluukku14Pysäköintitutka15Kaistavahti/sisäpeili16Kääntyvät ajovalot17Sähkötoiminen ikkuna, kuljet‐
taja18SadetunnistinNroVirtapiiri19Korielektroniikan ohjausyk‐
sikkö/säädetty jännitteenohjaus20Ohjauspyörä21Lisävarusteiden vaihtovirtapis‐
toke/Automaattivaihteisto22Savukkeensytytin/Lisävarus‐
teiden tasavirtapistoke23Varalla24Varalla25Varalla26Varalla27Mittaristo/Lisälämmitin/Kytkin‐
polkimen kytkin28Mukautuvat ajovalot/Jännit‐
teenmuunnin/Ajovalokytkin29Varalla30Varalla31Mittaristo32Infotainment-järjestelmä/Ääni‐
merkki33Näyttö/Infotainment-järjestelmä34Onstar UHP/DAB

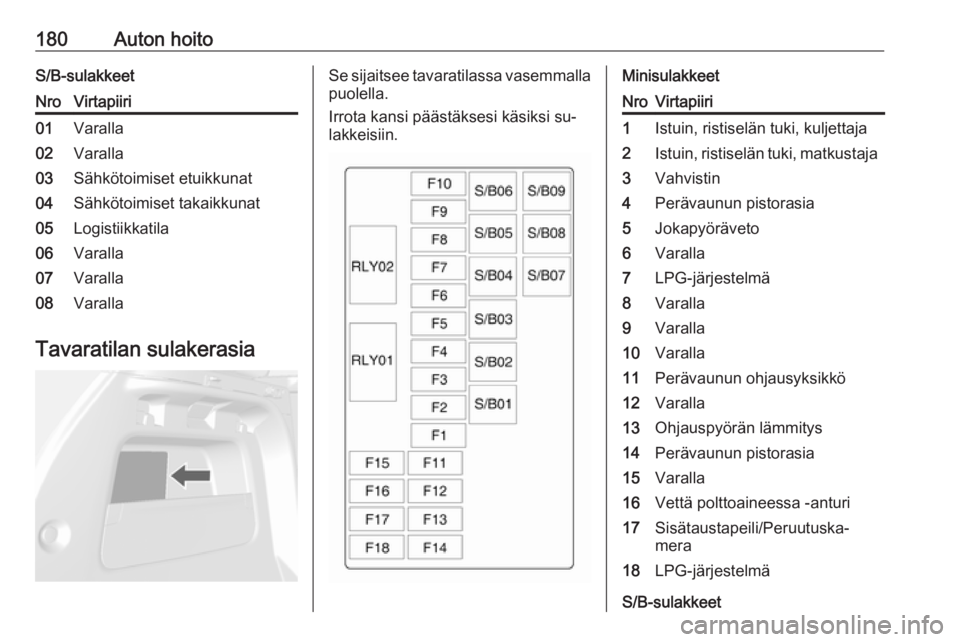

180Auton hoitoS/B-sulakkeetNroVirtapiiri01Varalla02Varalla03Sähkötoimiset etuikkunat04Sähkötoimiset takaikkunat05Logistiikkatila06Varalla07Varalla08Varalla
Tavaratilan sulakerasia
Se sijaitsee tavaratilassa vasemmalla
puolella.
Irrota kansi päästäksesi käsiksi su‐ lakkeisiin.MinisulakkeetNroVirtapiiri1Istuin, ristiselän tuki, kuljettaja2Istuin, ristiselän tuki, matkustaja3Vahvistin4Perävaunun pistorasia5Jokapyöräveto6Varalla7LPG-järjestelmä8Varalla9Varalla10Varalla11Perävaunun ohjausyksikkö12Varalla13Ohjauspyörän lämmitys14Perävaunun pistorasia15Varalla16Vettä polttoaineessa -anturi17Sisätaustapeili/Peruutuska‐
mera18LPG-järjestelmä
S/B-sulakkeet

Auton hoito181NroVirtapiiri1Sähkösäätöinen istuin, kuljet‐
taja2Sähkösäätöinen istuin, matkus‐
taja3Perävaunun ohjausyksikkö4Jännitteenmuunnin5Akku6Ajovalojen pesulaite7Varalla8Varalla9VarallaAuton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja renkaankorjaussarja si‐
jaitsevat tavaratilassa oikealla puo‐
lella 3 188.
Varapyörällä varustetut autot
Nosturi ja työkalut ovat tavaratilassa
varapyörän yläpuolella olevassa säi‐
lytyslokerossa.
Pyörän vaihto 3 191, varapyörä
3 193.

182Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Rengaskokoja 215/60 R17,
215/55 R18 ja 225/45 R19 saa käyt‐
tää vain talvirenkaina.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), prosent‐
teinaR:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen so‐
veltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 212.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐ kaista vähintään 14 päivän välein jaaina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.

Auton hoito183
Rengaspaine 3 216.
Vasemman tai oikean oven karmiin
kiinnitettyyn rengaspainetta koske‐
vaan tietotarraan on merkitty auton
alkuperäisiä renkaita koskevat tekni‐
set tiedot ja vastaavat rengaspaine‐
tiedot.
Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 211.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 216.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐ sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa an‐
netut rengaspainearvot koskevat kyl‐
miä renkaita, mikä tarkoittaa lämpöti‐
laa 20 °C.
Paine kasvaa lähes 10 kPa jokaista 10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita il‐
mavuotoa.

184Auton hoitoRengaspaineidenvalvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan pai‐
netta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.
Valitse Asetukset X painamalla
MENU .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Riippuvuus lämpötilasta 3 182.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 86.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 216.

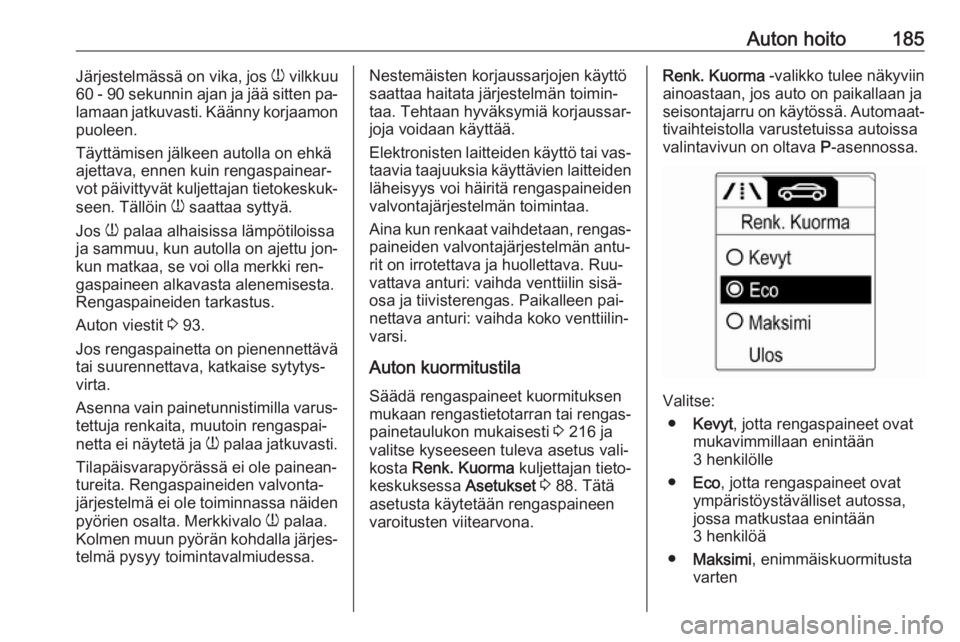

Auton hoito185Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten pa‐
lamaan jatkuvasti. Käänny korjaamon
puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava, ennen kuin rengaspainear‐
vot päivittyvät kuljettajan tietokeskuk‐
seen. Tällöin w saattaa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki ren‐
gaspaineen alkavasta alenemisesta.
Rengaspaineiden tarkastus.
Auton viestit 3 93.
Jos rengaspainetta on pienennettävä
tai suurennettava, katkaise sytytys‐
virta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näiden
pyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai vas‐
taavia taajuuksia käyttävien laitteiden läheisyys voi häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐
vattava anturi: vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi: vaihda koko venttiilin‐
varsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaan rengastietotarran tai rengas‐
painetaulukon mukaisesti 3 216 ja
valitse kyseeseen tuleva asetus vali‐ kosta Renk. Kuorma kuljettajan tieto‐
keskuksessa Asetukset 3 88. Tätä
asetusta käytetään rengaspaineen
varoitusten viitearvona.Renk. Kuorma -valikko tulee näkyviin
ainoastaan, jos auto on paikallaan ja
seisontajarru on käytössä. Automaat‐ tivaihteistolla varustetuissa autoissa
valintavivun on oltava P-asennossa.
Valitse:
● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä
● Maksimi , enimmäiskuormitusta
varten

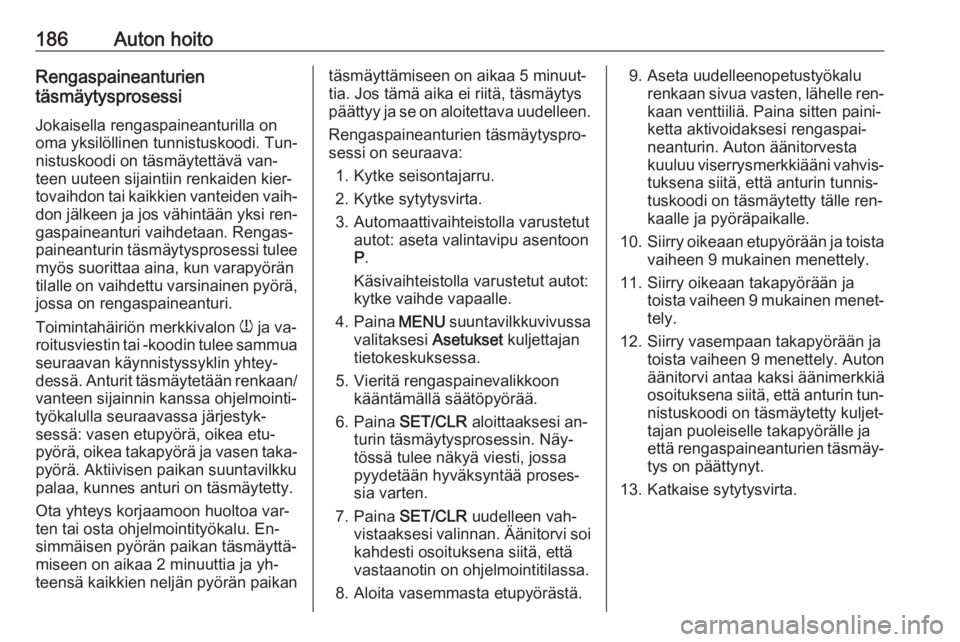

186Auton hoitoRengaspaineanturien
täsmäytysprosessi
Jokaisella rengaspaineanturilla on
oma yksilöllinen tunnistuskoodi. Tun‐
nistuskoodi on täsmäytettävä van‐
teen uuteen sijaintiin renkaiden kier‐
tovaihdon tai kaikkien vanteiden vaih‐ don jälkeen ja jos vähintään yksi ren‐ gaspaineanturi vaihdetaan. Rengas‐
paineanturin täsmäytysprosessi tulee
myös suorittaa aina, kun varapyörän
tilalle on vaihdettu varsinainen pyörä,
jossa on rengaspaineanturi.
Toimintahäiriön merkkivalon w ja va‐
roitusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa ohjelmointi‐
työkalulla seuraavassa järjestyk‐
sessä: vasen etupyörä, oikea etu‐
pyörä, oikea takapyörä ja vasen taka‐ pyörä. Aktiivisen paikan suuntavilkku
palaa, kunnes anturi on täsmäytetty.
Ota yhteys korjaamoon huoltoa var‐
ten tai osta ohjelmointityökalu. En‐
simmäisen pyörän paikan täsmäyttä‐
miseen on aikaa 2 minuuttia ja yh‐
teensä kaikkien neljän pyörän paikantäsmäyttämiseen on aikaa 5 minuut‐
tia. Jos tämä aika ei riitä, täsmäytys
päättyy ja se on aloitettava uudelleen.
Rengaspaineanturien täsmäytyspro‐
sessi on seuraava:
1. Kytke seisontajarru.
2. Kytke sytytysvirta.
3. Automaattivaihteistolla varustetut autot: aseta valintavipu asentoon
P .
Käsivaihteistolla varustetut autot:
kytke vaihde vapaalle.
4. Paina MENU suuntavilkkuvivussa
valitaksesi Asetukset kuljettajan
tietokeskuksessa.
5. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
6. Paina SET/CLR aloittaaksesi an‐
turin täsmäytysprosessin. Näy‐
tössä tulee näkyä viesti, jossa
pyydetään hyväksyntää proses‐
sia varten.
7. Paina SET/CLR uudelleen vah‐
vistaaksesi valinnan. Äänitorvi soi kahdesti osoituksena siitä, että
vastaanotin on ohjelmointitilassa.
8. Aloita vasemmasta etupyörästä.9. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle ren‐
kaan venttiiliä. Paina sitten paini‐
ketta aktivoidaksesi rengaspai‐
neanturin. Auton äänitorvesta
kuuluu viserrysmerkkiääni vahvis‐
tuksena siitä, että anturin tunnis‐
tuskoodi on täsmäytetty tälle ren‐
kaalle ja pyöräpaikalle.
10. Siirry oikeaan etupyörään ja toista
vaiheen 9 mukainen menettely.
11. Siirry oikeaan takapyörään ja toista vaiheen 9 mukainen menet‐
tely.
12. Siirry vasempaan takapyörään ja toista vaiheen 9 menettely. Autonäänitorvi antaa kaksi äänimerkkiä
osoituksena siitä, että anturin tun‐
nistuskoodi on täsmäytetty kuljet‐
tajan puoleiselle takapyörälle ja
että rengaspaineanturien täsmäy‐ tys on päättynyt.
13. Katkaise sytytysvirta.

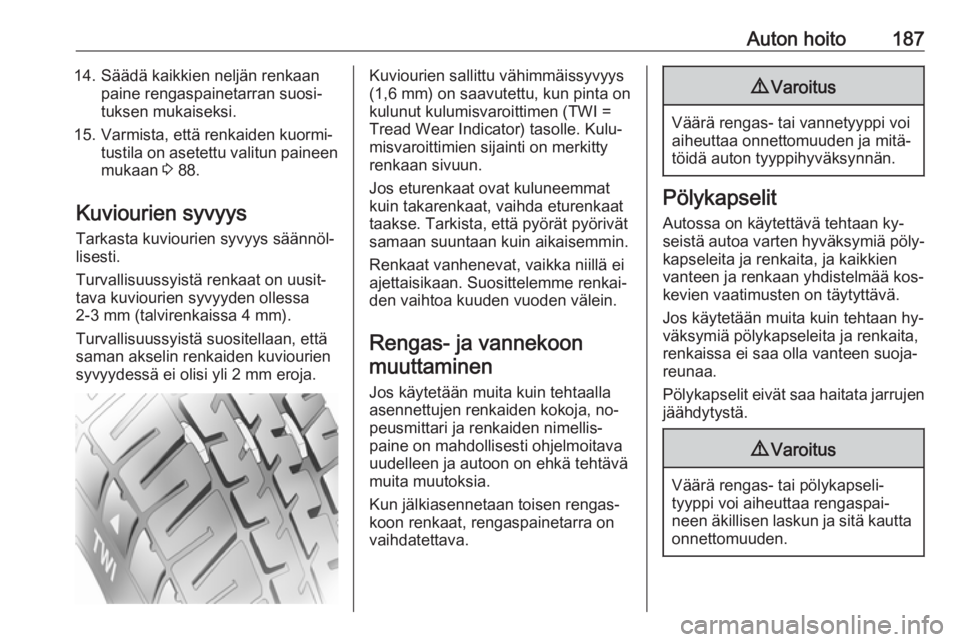

Auton hoito18714. Säädä kaikkien neljän renkaanpaine rengaspainetarran suosi‐
tuksen mukaiseksi.
15. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineenmukaan 3 88.
Kuviourien syvyys Tarkasta kuviourien syvyys säännöl‐lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse. Tarkista, että pyörät pyörivät
samaan suuntaan kuin aikaisemmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa kuuden vuoden välein.
Rengas- ja vannekoon muuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐ paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan ky‐
seistä autoa varten hyväksymiä pöly‐ kapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.
9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.

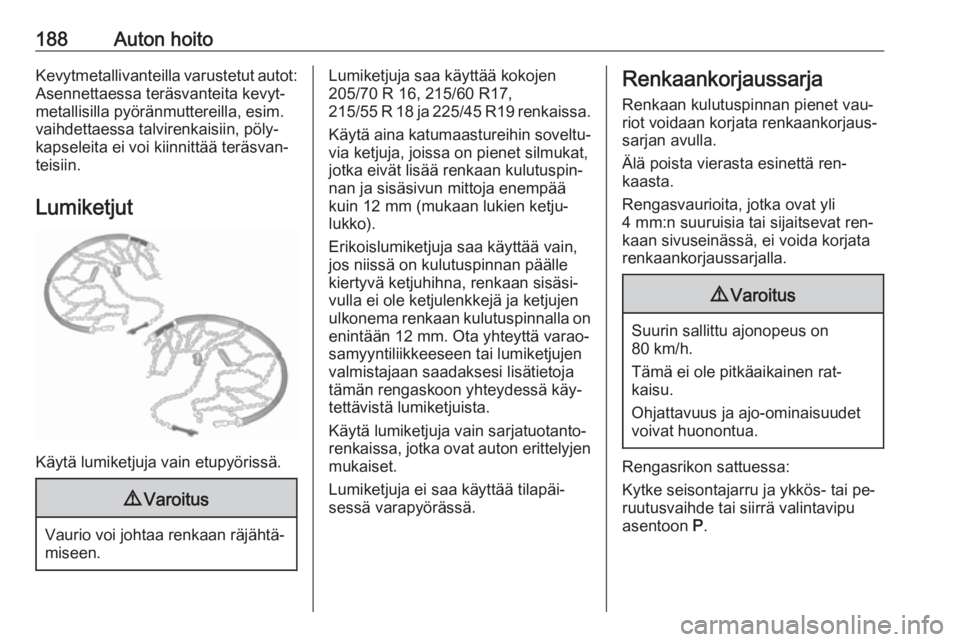

188Auton hoitoKevytmetallivanteilla varustetut autot:
Asennettaessa teräsvanteita kevyt‐
metallisilla pyöränmuttereilla, esim.
vaihdettaessa talvirenkaisiin, pöly‐
kapseleita ei voi kiinnittää teräsvan‐
teisiin.
Lumiketjut
Käytä lumiketjuja vain etupyörissä.
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Lumiketjuja saa käyttää kokojen
205/70 R 16, 215/60 R17,
215/55 R 18 ja 225/45 R19 renkaissa.
Käytä aina katumaastureihin soveltu‐
via ketjuja, joissa on pienet silmukat, jotka eivät lisää renkaan kulutuspin‐
nan ja sisäsivun mittoja enempää
kuin 12 mm (mukaan lukien ketju‐
lukko).
Erikoislumiketjuja saa käyttää vain,
jos niissä on kulutuspinnan päälle
kiertyvä ketjuhihna, renkaan sisäsi‐
vulla ei ole ketjulenkkejä ja ketjujen
ulkonema renkaan kulutuspinnalla on enintään 12 mm. Ota yhteyttä varao‐
samyyntiliikkeeseen tai lumiketjujen
valmistajaan saadaksesi lisätietoja
tämän rengaskoon yhteydessä käy‐
tettävistä lumiketjuista.
Käytä lumiketjuja vain sarjatuotanto‐
renkaissa, jotka ovat auton erittelyjen
mukaiset.
Lumiketjuja ei saa käyttää tilapäi‐ sessä varapyörässä.Renkaankorjaussarja
Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat ren‐
kaan sivuseinässä, ei voida korjata renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen rat‐
kaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru ja ykkös- tai pe‐
ruutusvaihde tai siirrä valintavipu
asentoon P.
