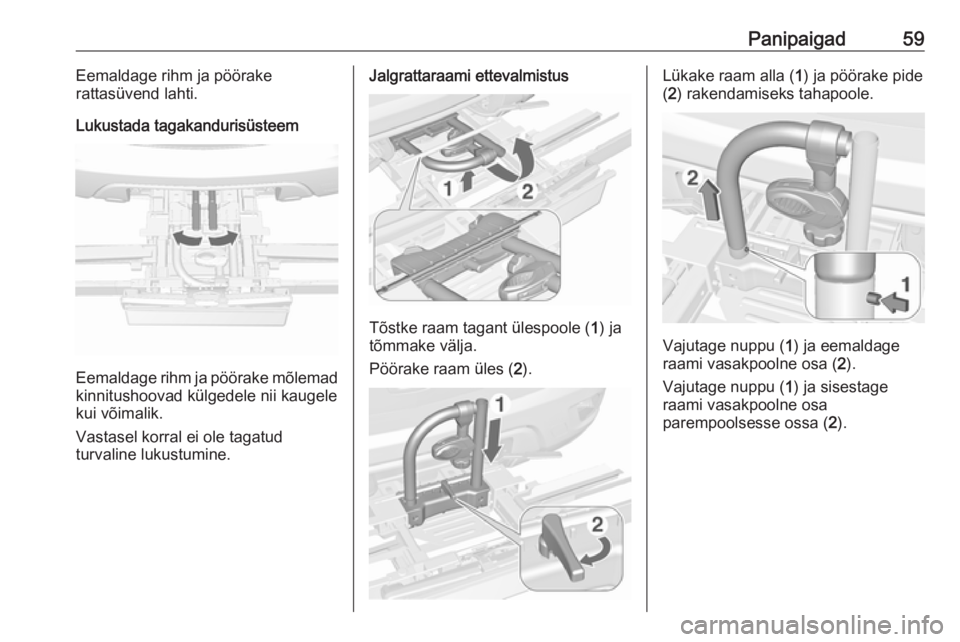

Panipaigad59Eemaldage rihm ja pöörake
rattasüvend lahti.
Lukustada tagakandurisüsteem
Eemaldage rihm ja pöörake mõlemad kinnitushoovad külgedele nii kaugele
kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Jalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole ( 1) ja
tõmmake välja.
Pöörake raam üles ( 2).
Lükake raam alla ( 1) ja pöörake pide
( 2 ) rakendamiseks tahapoole.
Vajutage nuppu ( 1) ja eemaldage
raami vasakpoolne osa ( 2).
Vajutage nuppu ( 1) ja sisestage
raami vasakpoolne osa
parempoolsesse ossa ( 2).

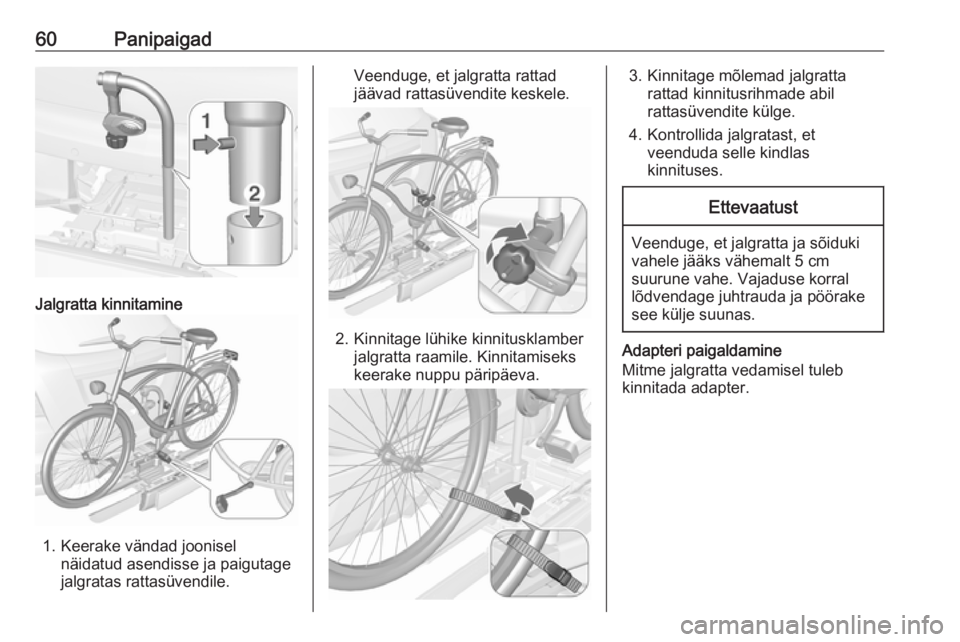

60Panipaigad
Jalgratta kinnitamine
1. Keerake vändad jooniselnäidatud asendisse ja paigutage
jalgratas rattasüvendile.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.
3. Kinnitage mõlemad jalgratta rattad kinnitusrihmade abil
rattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.
Adapteri paigaldamine
Mitme jalgratta vedamisel tuleb
kinnitada adapter.

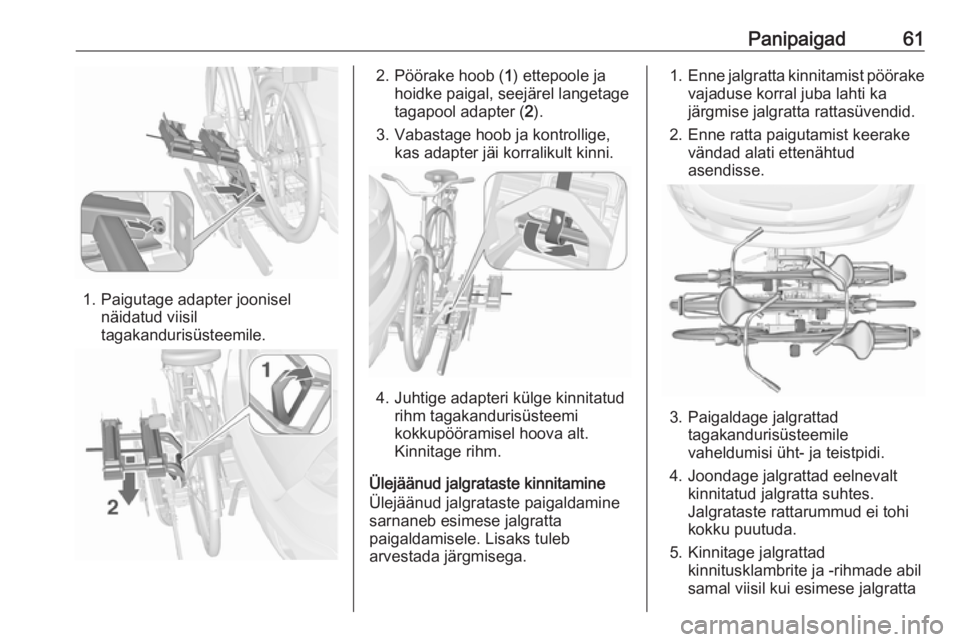

Panipaigad61
1. Paigutage adapter jooniselnäidatud viisil
tagakandurisüsteemile.
2. Pöörake hoob ( 1) ettepoole ja
hoidke paigal, seejärel langetage
tagapool adapter ( 2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.
4. Juhtige adapteri külge kinnitatudrihm tagakandurisüsteemi
kokkupööramisel hoova alt.
Kinnitage rihm.
Ülejäänud jalgrataste kinnitamine
Ülejäänud jalgrataste paigaldamine
sarnaneb esimese jalgratta
paigaldamisele. Lisaks tuleb
arvestada järgmisega.
1. Enne jalgratta kinnitamist pöörake
vajaduse korral juba lahti ka
järgmise jalgratta rattasüvendid.
2. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.
3. Paigaldage jalgrattad tagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
4. Joondage jalgrattad eelnevalt kinnitatud jalgratta suhtes.
Jalgrataste rattarummud ei tohi
kokku puutuda.
5. Kinnitage jalgrattad kinnitusklambrite ja -rihmade abil
samal viisil kui esimese jalgratta

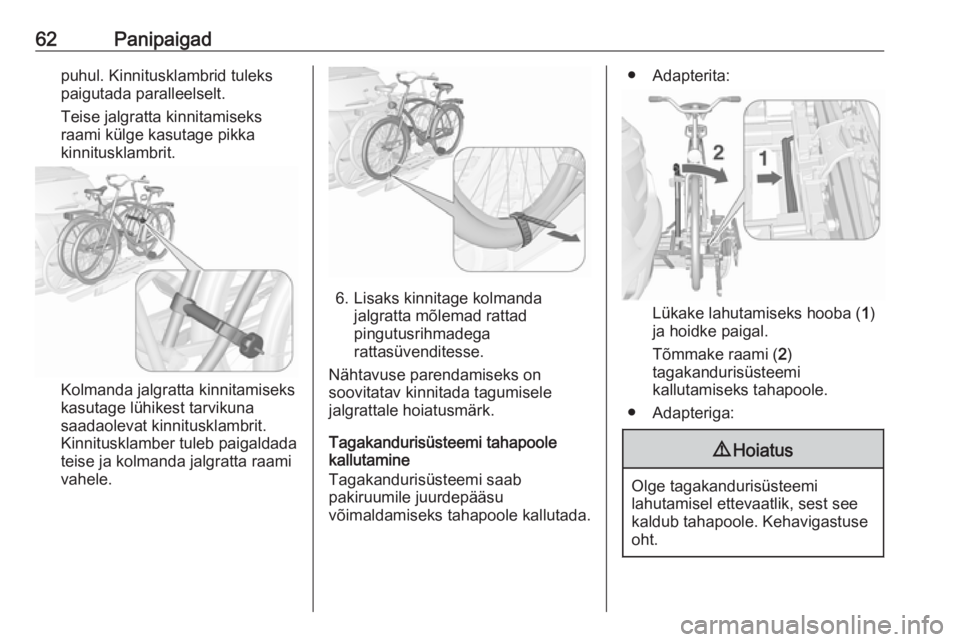

62Panipaigadpuhul. Kinnitusklambrid tuleks
paigutada paralleelselt.
Teise jalgratta kinnitamiseks
raami külge kasutage pikka
kinnitusklambrit.
Kolmanda jalgratta kinnitamiseks kasutage lühikest tarvikuna
saadaolevat kinnitusklambrit.
Kinnitusklamber tuleb paigaldada
teise ja kolmanda jalgratta raami vahele.
6. Lisaks kinnitage kolmanda jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parendamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
● Adapterita:
Lükake lahutamiseks hooba ( 1)
ja hoidke paigal.
Tõmmake raami ( 2)
tagakandurisüsteemi
kallutamiseks tahapoole.
● Adapteriga:
9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.

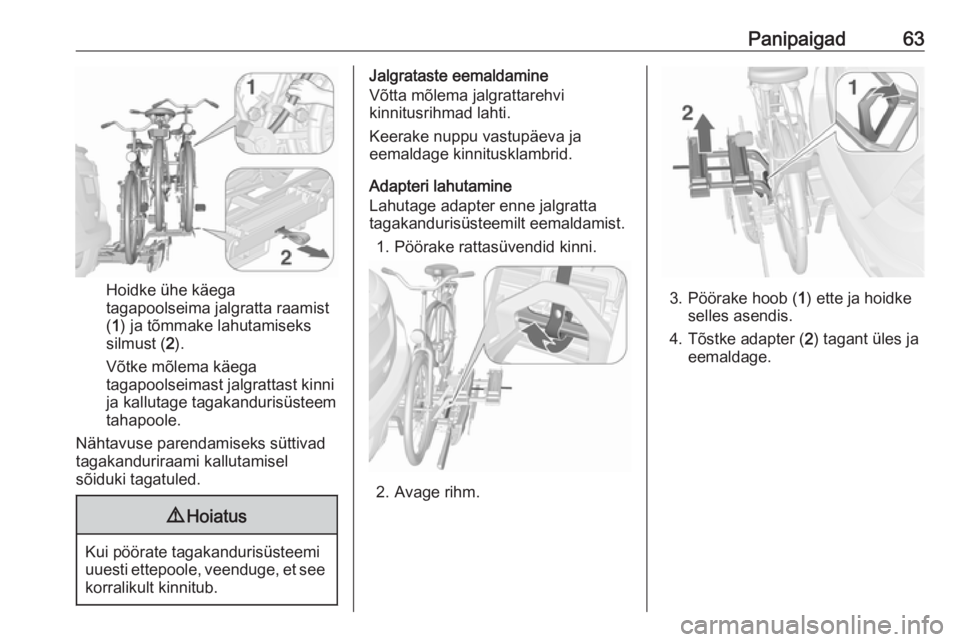

Panipaigad63
Hoidke ühe käega
tagapoolseima jalgratta raamist
( 1 ) ja tõmmake lahutamiseks
silmust ( 2).
Võtke mõlema käega tagapoolseimast jalgrattast kinni
ja kallutage tagakandurisüsteem
tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.
9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, veenduge, et see
korralikult kinnitub.
Jalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine
Lahutage adapter enne jalgratta
tagakandurisüsteemilt eemaldamist.
1. Pöörake rattasüvendid kinni.
2. Avage rihm.
3. Pöörake hoob ( 1) ette ja hoidke
selles asendis.
4. Tõstke adapter ( 2) tagant üles ja
eemaldage.

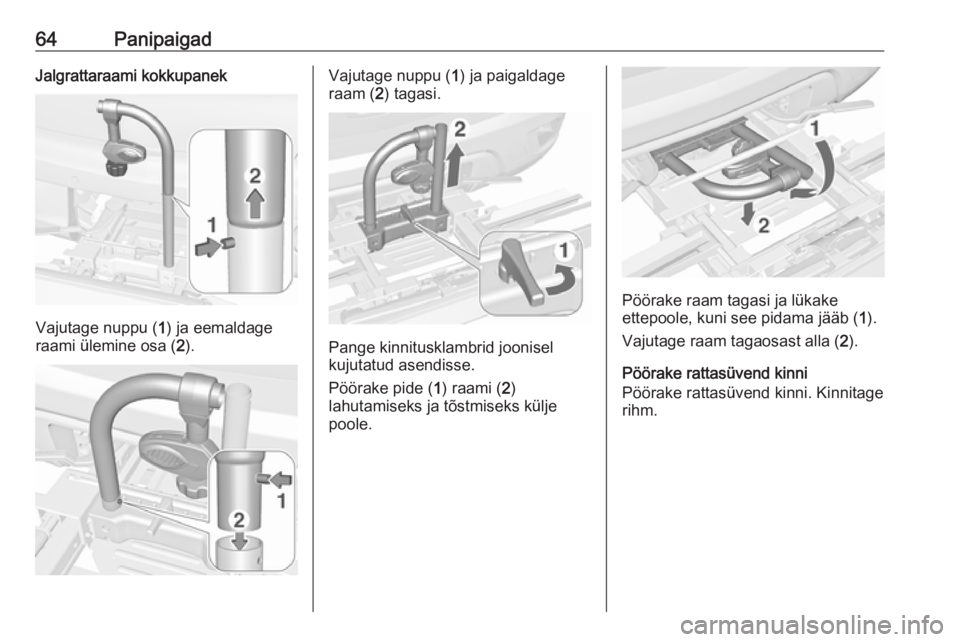

64PanipaigadJalgrattaraami kokkupanek
Vajutage nuppu (1) ja eemaldage
raami ülemine osa ( 2).
Vajutage nuppu ( 1) ja paigaldage
raam ( 2) tagasi.
Pange kinnitusklambrid joonisel
kujutatud asendisse.
Pöörake pide ( 1) raami ( 2)
lahutamiseks ja tõstmiseks külje
poole.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb ( 1).
Vajutage raam tagaosast alla ( 2).
Pöörake rattasüvend kinni
Pöörake rattasüvend kinni. Kinnitage rihm.

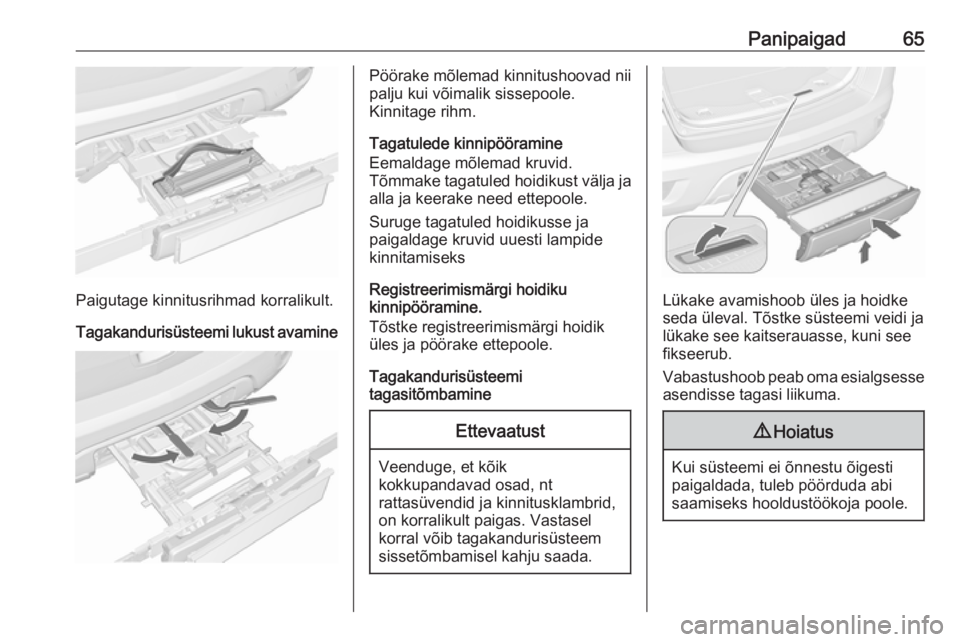

Panipaigad65
Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Kinnitage rihm.
Tagatulede kinnipööramine
Eemaldage mõlemad kruvid.
Tõmmake tagatuled hoidikust välja ja
alla ja keerake need ettepoole.
Suruge tagatuled hoidikusse ja
paigaldage kruvid uuesti lampide
kinnitamiseks
Registreerimismärgi hoidiku
kinnipööramine.
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.

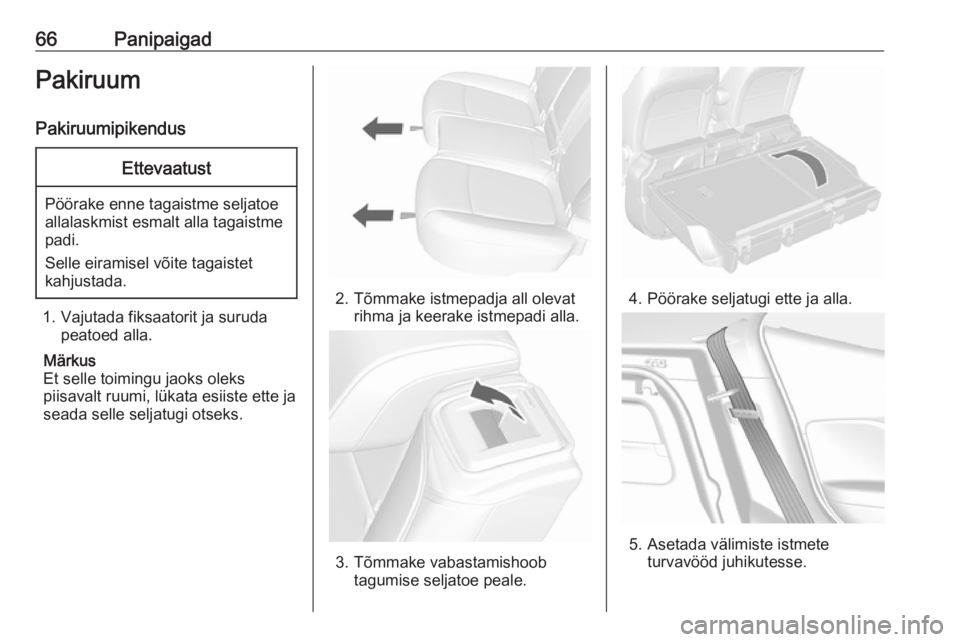

66PanipaigadPakiruumPakiruumipikendusEttevaatust
Pöörake enne tagaistme seljatoe
allalaskmist esmalt alla tagaistme padi.
Selle eiramisel võite tagaistet
kahjustada.
1. Vajutada fiksaatorit ja suruda peatoed alla.
Märkus
Et selle toimingu jaoks oleks
piisavalt ruumi, lükata esiiste ette ja
seada selle seljatugi otseks.
2. Tõmmake istmepadja all olevat rihma ja keerake istmepadi alla.
3. Tõmmake vabastamishoob tagumise seljatoe peale.
4. Pöörake seljatugi ette ja alla.
5. Asetada välimiste istmeteturvavööd juhikutesse.

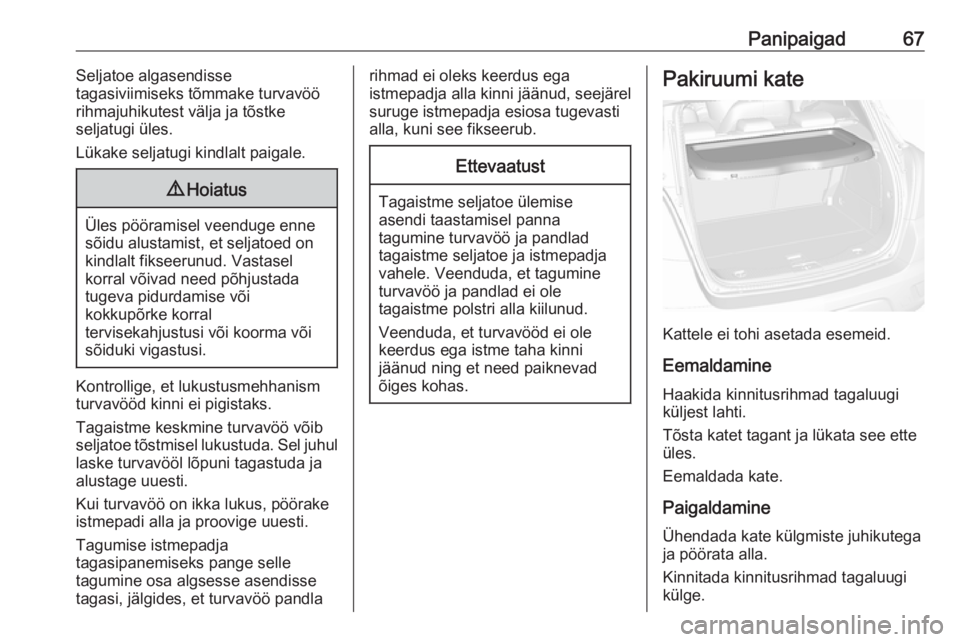

Panipaigad67Seljatoe algasendisse
tagasiviimiseks tõmmake turvavöö
rihmajuhikutest välja ja tõstke
seljatugi üles.
Lükake seljatugi kindlalt paigale.9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Kontrollige, et lukustusmehhanism
turvavööd kinni ei pigistaks.
Tagaistme keskmine turvavöö võib
seljatoe tõstmisel lukustuda. Sel juhul
laske turvavööl lõpuni tagastuda ja
alustage uuesti.
Kui turvavöö on ikka lukus, pöörake
istmepadi alla ja proovige uuesti.
Tagumise istmepadja
tagasipanemiseks pange selle
tagumine osa algsesse asendisse
tagasi, jälgides, et turvavöö pandla
rihmad ei oleks keerdus ega
istmepadja alla kinni jäänud, seejärel
suruge istmepadja esiosa tugevasti
alla, kuni see fikseerub.Ettevaatust
Tagaistme seljatoe ülemise asendi taastamisel panna
tagumine turvavöö ja pandlad
tagaistme seljatoe ja istmepadja
vahele. Veenduda, et tagumine
turvavöö ja pandlad ei ole
tagaistme polstri alla kiilunud.
Veenduda, et turvavööd ei ole
keerdus ega istme taha kinni
jäänud ning et need paiknevad
õiges kohas.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
Eemaldamine Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta katet tagant ja lükata see ette
üles.
Eemaldada kate.
Paigaldamine Ühendada kate külgmiste juhikutega
ja pöörata alla.
Kinnitada kinnitusrihmad tagaluugi
külge.

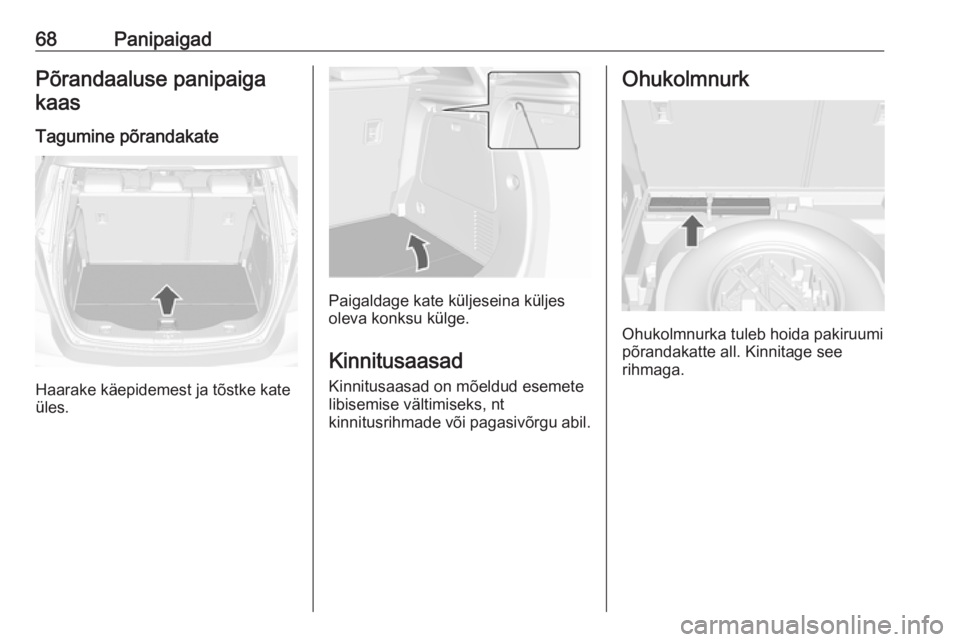

68PanipaigadPõrandaaluse panipaigakaas
Tagumine põrandakate
Haarake käepidemest ja tõstke kate
üles.
Paigaldage kate küljeseina küljes
oleva konksu külge.
Kinnitusaasad Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Ohukolmnurk
Ohukolmnurka tuleb hoida pakiruumi
põrandakatte all. Kinnitage see
rihmaga.
