Automašīnas kopšana199● Plašāku informāciju skatietīpašnieka rokasgrāmatā.
● Automašīnas akumulatora tuvumā var būt
sprādzienbīstamas gāzes.
Dīzeļdegvielas sistēmas atgaisošana
Ja degvielas tvertnē ir beigusies visa
degviela, dīzeļdegvielas sistēma ir
jāatgaiso. Trīs reizes uz
15 sekundēm ieslēdziet aizdedzi. Tad
mēģiniet iedarbināt motoru, bet
nedariet to ilgāk par 40 sekundēm.
Atkārtojiet šo procedūru ne ātrāk kā
pēc 5 sekundēm. Ja motoru
iedarbināt neizdodas, meklējiet
palīdzību autoservisā.Stiklu tīrītāju slotiņu
nomaiņa
Paceliet stikla tīrītāja sviru, nospiediet
pogu, lai atbrīvotu slotiņu, un
noņemiet slotiņu.
Piestipriniet tīrītāja slotiņu, nedaudz
sasverot uz tīrītāja sviras pusi, un
bīdiet, līdz tā nofiksējas.
Uzmanīgi nolaidiet tīrītāja sviru.
Aizmugurējā stikla tīrītāja slotiņa
1. Noņemiet tīrītāja vāciņu no tīrītāja.
2. Paceliet tīrītāja slotiņu.

200Automašīnas kopšana3. Piespiediet slīdņa turētāja tapu.
4. Izvelciet tīrītāja slotiņu.Spuldžu nomaiņa
Izslēdziet aizdedzi un izslēdziet
attiecīgo slēdzi vai aizveriet durvis.
Turiet jauno spuldzi tikai aiz
pamatnes. Nepieskarieties spuldzes
stiklam ar kailām rokām.
Nomainot spuldzes, izmantojiet tikai
tādas pašas spuldzes, kādas jau ir lukturos.
Veiciet priekšējo lukturu spuldžu
nomaiņu no motora nodalījuma.
Piezīme
Pēc brauciena spēcīgā lietū vai pēc
mazgāšanas var aizsvīst dažu ārējo
lukturu aizsargstikli.
To izraisa temperatūras atšķirības
luktura iekšpusē un ārpus tā.
Tas rodas līdzīgi kondensātam, kas
lietus laikā sakrājas uz automašīnas
stikliem no iekšpuses, un tas
neliecina, ka jūsu automašīnai ir
kāda problēma.
Ja ūdens ir iesūcies luktura spuldžu
elektriskajā shēmā, nogādājiet
automašīnu autorizētā autoservisā
pārbaudes veikšanai.Halogēnspuldzes9 Brīdinājums
Halogēnspuldzēs ir
augstspiediena gāze, un tās var
pārplīst, ja spuldze nokrīt zemē vai tiek saskrāpēta. Jūs vai citas
personas varat gūt traumas.
Noteikti izlasiet un ievērojiet
norādījumus, kas sniegti uz
spuldzes iepakojuma.
LED apgaismojums
Šai automašīnai ir vairāki LED lukturi.
Lai nomainītu kādu LED lukturu
bloku, sazinieties ar autoservisu.
Halogēnu priekšējie lukturiBāzes līmeņa priekšējo lukturu
bloks
Automašīnas bāzes modelim
priekšējo lukturu blokā ir halogēnu
tālās un tuvās gaismas priekšējie
lukturi, LED pagriezienu un joslas
maiņas signāla lukturi, gabarītlukturi
un dienas gaitas lukturi.

Automašīnas kopšana201
Attēlota pasažiera puse, vadītāja
pusē līdzīgi.
Vadītāja pusē pirms spuldzes
nomaiņas noņemiet vējstikla
apskalošanas šķidruma tvertnes
ielietnes kakliņu.
1. Tālās gaismas priekšējie lukturi
2. Tuvās gaismas priekšējie lukturi
Tālās un tuvās gaismas priekšējie
lukturi
1. Atveriet motora pārsegu. Dzinēja pārsegs 3 193.2. Noņemiet aizsargpārsegu.
3. Pagrieziet spuldzi pretēji pulksteņrādītāju kustības
virzienam un velciet to taisni
atpakaļ.
4. Atvienojiet strāvas vadu savienotāju no spuldzes.
5. Uzstādiet jauno spuldzi priekšējo lukturu blokā, griežot to
pulksteņrādītāju kustības virzienā.
6. Pievienojiet atpakaļ strāvas vadu savienotāju.
7. Uzstādiet atpakaļ aizsargvāku.
Vadītāja pusē uzstādiet atpakaļ
vējstikla apskalošanas šķidruma
tvertnes ielietnes kakliņu, stingri
iespiežot to tvertnē. Gādājiet, lai
ielietnes kakliņa skava tiktu nofiksēta
elektrisko savienojumu centrālajā
turētājā zem dzinēja pārsega.
Augstākā līmeņa priekšējo lukturu
bloks
Automašīnas augstākā līmeņa
modelim priekšējo lukturu blokā ir
LED tālās un tuvās gaismas
priekšējie lukturi, pagriezienu un
joslas maiņas signāla lukturi,
gabarītlukturi un dienas gaitas lukturi.

202Automašīnas kopšanaMiglas lukturi
Spuldzēm var piekļūt no automašīnas
apakšpuses
1. Pagrieziet attiecīgo riteni uz iekšu,
lai tām varētu labāk piekļūt, un
izskrūvējiet trīs zvaigznītes tipa
skrūves no riteņa arkas ārpuses.
Automašīnas instrumenti 3 210.
2. Velciet un turiet apdari, lai piekļūtu
spuldzes ietverei.
3. Pavelciet fiksatoru uz āru un izņemiet spraudsavienojumu no
spuldzes patronas.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.
5. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.
6. Ievietojiet spuldzes patronu reflektorā, pagriežot to
pulksteņrādītāju kustības virzienā,
un nofiksējiet.
7. Uzlieciet atpakaļ apdari un pievelciet trīs zvaigznītes tipa
skrūves.
Gabarītlukturi
Automašīnas gabarītlukturu blokā ir
halogēna pagriezienu un joslas
maiņas signalizēšanas lukturi,
atpakaļgaitas lukturis un LED
gabarītlukturi/stāvgaismas.
Kreisajā pusē

Automašīnas kopšana2031. Atvienojiet abus vāciņusattiecīgajā ārmalā, ievietojot
skrūvgriezi. Noņemiet abus
vāciņus un izskrūvējiet skrūves.
Noņemiet paneli.
2. Vispirms atvienojiet vāciņu, ievietojot padziļinājumā
skrūvgriezi. Pēc tam atvienojiet
vāciņu priekšā un augšpusē.
Noņemiet vāciņu.
Labajā pusē
1. Noņemiet glabāšanas nodalījuma durtiņas un riepu remonta
komplektu.
2. Noņemiet vāku.
3. Pagriezienu un joslas maiņas signalizēšanas lukturis (1)
Atpakaļgaitas lukturis (2)

204Automašīnas kopšana4. Izņemiet spuldzes ietveri.Izņemiet spuldzi un nomainiet to.
5. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
Ievietojiet aizmugurējo lukturu
bloku virsbūvē un nostipriniet.
Aizveriet un nofiksējiet vākus.
6. Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.
Numura zīmes
apgaismojums
1. Izspiediet lampiņu uz āru, izmantojot skrūvgriezi.
2.Izņemiet lampas korpusu virzienā
uz leju, uzmanoties, lai nenorautu
vadu.
Pagrieziet spuldzes ietveri pretēji
pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
3. Izņemiet spuldzi no ietveres un nomainiet to.
4. Ievietojiet spuldzes ietveri lampas
korpusā un pagrieziet to
pulksteņrādītāju kustības virzienā.
5. Uzstādiet lampas korpusu atpakaļ
vietā un pieskrūvējiet ar
skrūvgriezi.Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Nodalījumā virs akumulatoru
baterijas pozitīvās spailes atrodas daži galvenie drošinātāji. Vajadzības
gadījumā uzticiet šo drošinātāju
nomaiņu autoservisam.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

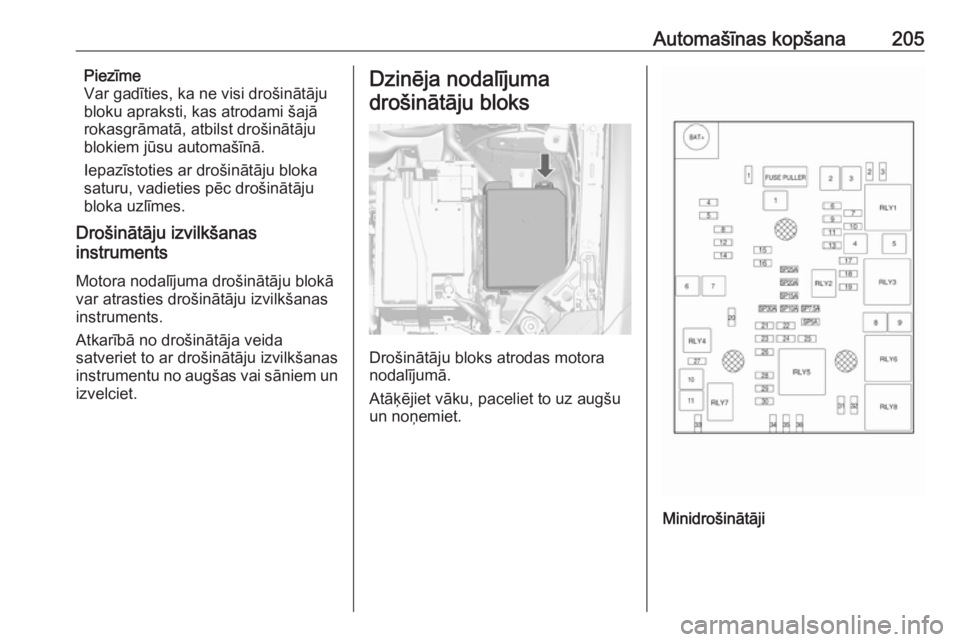

Automašīnas kopšana205Piezīme
Var gadīties, ka ne visi drošinātāju
bloku apraksti, kas atrodami šajā
rokasgrāmatā, atbilst drošinātāju
blokiem jūsu automašīnā.
Iepazīstoties ar drošinātāju bloka
saturu, vadieties pēc drošinātāju
bloka uzlīmes.
Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokāvar atrasties drošinātāju izvilkšanas
instruments.
Atkarībā no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas vai sāniem un
izvelciet.Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījumā.
Atāķējiet vāku, paceliet to uz augšu
un noņemiet.
Minidrošinātāji

206Automašīnas kopšanaNr.Elektriskā ķēde1Jumta lūku2Ārējā spoguļa slēdzis/lietus
sensors3–4–5Elektrisko bremžu vadības
modulis6Intelektiskais akumulatoru bate‐
rijas sensors7Stūres statņa bloķētājs8Pārnesumkārbas vadības
modulis9–10Atpakaļskata kamera/salona
atpakaļskata spogulis/priekšējo
lukturu slēdzis/priekšējie lukturi11Aizmugurējā stikla tīrītājs12Aizmugurējā stikla apsilde13Sēdeklis, gurnu balsts14Ārējo spoguļu apsilde15LPG modulis/degvielas
sistēmas vadības modulis16Sēdekļu apsildeNr.Elektriskā ķēde17Pārnesumkārbas vadības
modulis R/C/ūdens sūknis/
papildu sildītājs18Dzinēja vadības modulis R/C19Degvielas sūknis20–21Dzesēšanas ventilators22–23Aizdedzes spole/inžektori24Apskalotāja sūknis25Priekšējā luktura servomehā‐
nisms (labajā pusē)26Dzinēja vadības sensori27–28Aizdedze29Aizdedzi 1/230Izplūdes sistēma31Kreisās puses tālā gaisma32Labās puses tālā gaisma33Motora vadības modulis34Signāltaure35Gaisa kondicionēšanas sistēma36Priekšējais miglas lukturisJ-Case drošinātājiNr.Elektriskā ķēde1Elektrisko bremžu vadības
modulis2Priekšējā stikla tīrītājs3Strāvas modulis4Instrumentu paneļa drošinātāju
bloka strāvas spaile5–6Degvielas sildītājs7Starteris8Dzesēšanas ventilators9Dzesēšanas ventilators10Dzinēja vadības modulis/kvēl‐
svece11Starteris

Automašīnas kopšana207Instrumentu paneļa
drošības bloks
Salona drošinātāju bloks atrodas
vadītāja pusē zem instrumentu
paneļa.
Lai piekļūtu drošinātājiem, noņemiet
glabāšanas nodalījumu.
Lai noņemtu glabāšanas nodalījumu, atveriet un pavelciet to.
Minidrošinātāji
Nr.Elektriskā ķēde1Virsbūves elektronisko sistēmu
vadības modulis2Virsbūves elektronisko sistēmu
vadības modulis3Virsbūves elektronisko sistēmu
vadības modulis4Virsbūves elektronisko sistēmu
vadības modulis5Virsbūves elektronisko sistēmu
vadības modulis6Virsbūves elektronisko sistēmu
vadības modulis7Virsbūves elektronisko sistēmu
vadības modulis8Virsbūves elektronisko sistēmu
vadības modulis9Aizdedzes slēdzis10Drošības diagnostikas modulis11Datu saites savienotājs12Klimata kontrole13Bagāžas nodalījuma durvis14Centrālais vārtejas modulis15Brīdinājums par izbraukšanu no
kustības joslas/salona spogulis

208Automašīnas kopšanaNr.Elektriskā ķēde16Adaptīvais priekšējais apgai‐
smojums17Stūres statņa bloķētājs18Ultraskaņas novietošanas
sensoru modulis19Virsbūves vadības modulis/
sprieguma regulēšana20Stūre21–22Cigarešu piesmēķētājs/līdz‐
strāvas piederumu elektriskā
kontaktligzda (priekšā)23Cigarešu piesmēķētājs/līdz‐
strāvas piederumu elektriskā
kontaktligzda (viduskonsolē
aizmugurē)24Rezerve25Telemātikas apkopes modulis26Stūres rata apsilde27Instrumentu paneļa bloks/infor‐
mācijas un izklaides sistēma/
papildu sildītāja slēdzis28Piekabes spraudkontaktsNr.Elektriskā ķēde29Displejs/informācijas un
izklaides sistēma30Pārnesumkārbas vadības
modulis31Kontrolmērinstrumentu panelis32Informācijas un izklaides
sistēma33Piekabes spraudkontakts34Pasīvā iekāpšana/pasīvās iedar‐
bināšanas modulis
S/B drošinātāji
Nr.Elektriskā ķēde01Sēdekļu elektriskas regulēšanas
slēdzis02Rezerve03Elektriskie logi priekšā04Elektriskie logi aizmugurē05Loģistikas režīms06Sēdekļu elektriskas regulēšanas slēdzis07Rezerve08RezerveBagāžas nodalījuma
drošinātāju bloks
Atrodas aizmugurējā nodalījuma
kreisajā pusē.
Lai piekļūtu drošinātājiem, noņemiet
pārsegu.
