OPEL MOKKA X 2017 Gebruikershandleiding (in Dutch)

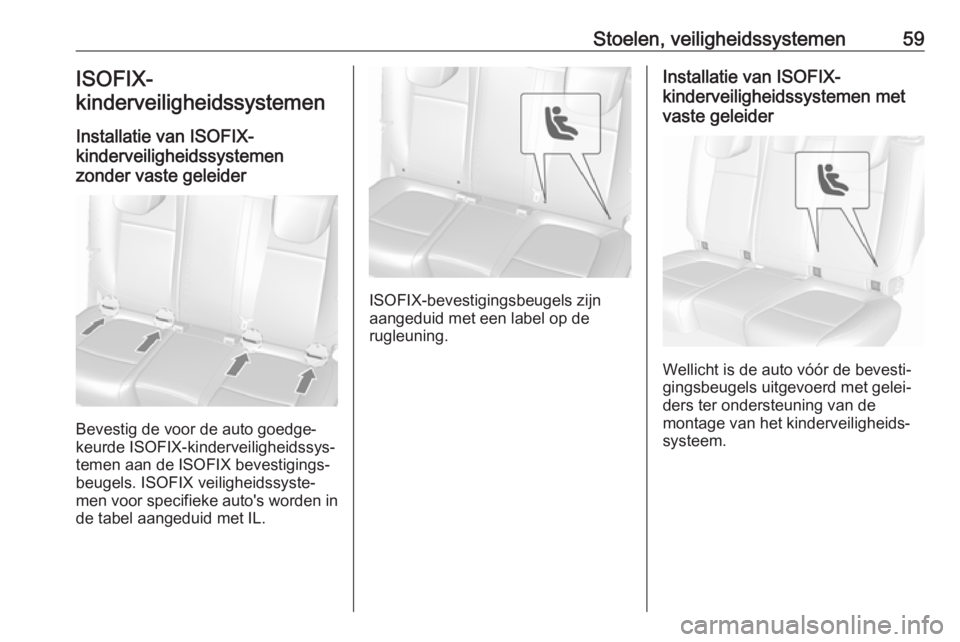

Stoelen, veiligheidssystemen59ISOFIX-
kinderveiligheidssystemen
Installatie van ISOFIX-
kinderveiligheidssystemen
zonder vaste geleider
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX veiligheidssyste‐
men voor specifieke auto's worden in de tabel aangeduid met IL.
ISOFIX-bevestigingsbeugels zijn
aangeduid met een label op de
rugleuning.
Installatie van ISOFIX-
kinderveiligheidssystemen met
vaste geleider
Wellicht is de auto vóór de bevesti‐
gingsbeugels uitgevoerd met gelei‐ ders ter ondersteuning van de
montage van het kinderveiligheids‐ systeem.

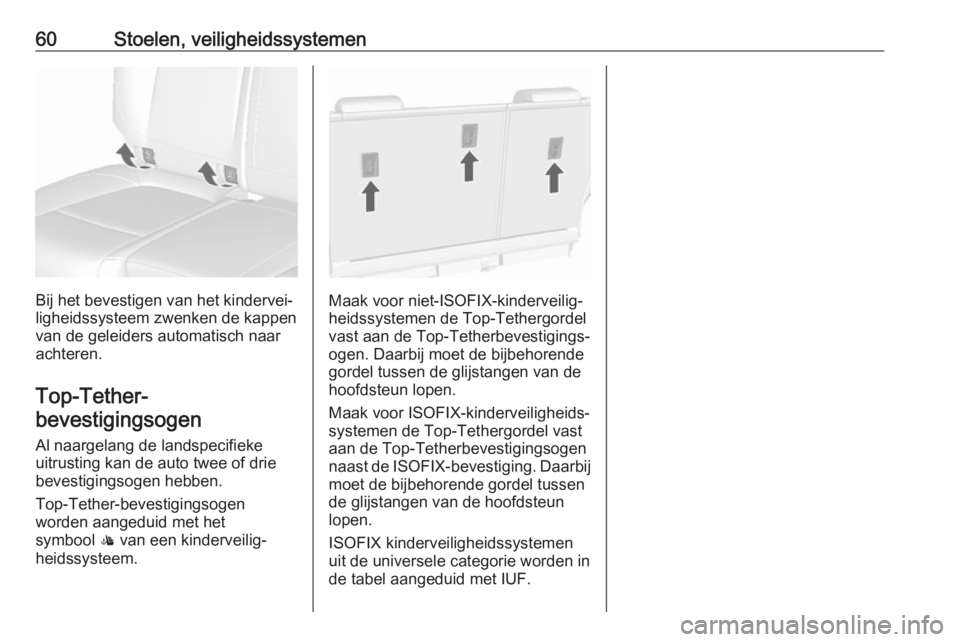

60Stoelen, veiligheidssystemen
Bij het bevestigen van het kindervei‐
ligheidssysteem zwenken de kappen van de geleiders automatisch naar
achteren.
Top-Tether-
bevestigingsogen
Al naargelang de landspecifieke
uitrusting kan de auto twee of drie
bevestigingsogen hebben.
Top-Tether-bevestigingsogen
worden aangeduid met het
symbool : van een kinderveilig‐
heidssysteem.Maak voor niet-ISOFIX-kinderveilig‐
heidssystemen de Top-Tethergordel
vast aan de Top-Tetherbevestigings‐
ogen. Daarbij moet de bijbehorende
gordel tussen de glijstangen van de
hoofdsteun lopen.
Maak voor ISOFIX-kinderveiligheids‐ systemen de Top-Tethergordel vast
aan de Top-Tetherbevestigingsogen
naast de ISOFIX-bevestiging. Daarbij
moet de bijbehorende gordel tussen
de glijstangen van de hoofdsteun
lopen.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF.

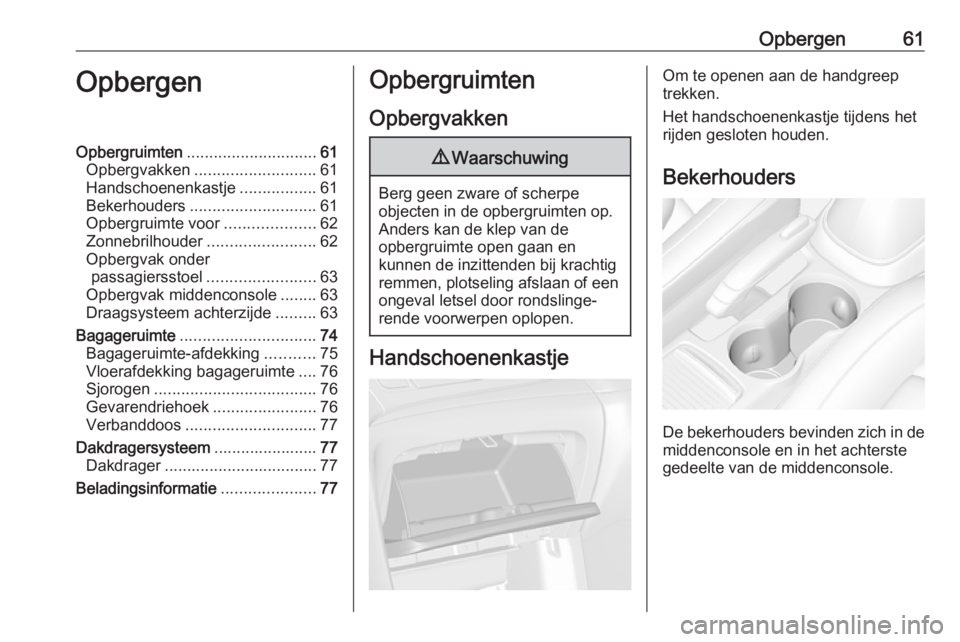

Opbergen61OpbergenOpbergruimten............................. 61
Opbergvakken ........................... 61
Handschoenenkastje .................61
Bekerhouders ............................ 61
Opbergruimte voor ....................62
Zonnebrilhouder ........................62
Opbergvak onder passagiersstoel ........................63
Opbergvak middenconsole ........63
Draagsysteem achterzijde .........63
Bagageruimte .............................. 74
Bagageruimte-afdekking ...........75
Vloerafdekking bagageruimte ....76
Sjorogen .................................... 76
Gevarendriehoek .......................76
Verbanddoos ............................. 77
Dakdragersysteem .......................77
Dakdrager .................................. 77
Beladingsinformatie .....................77Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe
objecten in de opbergruimten op.
Anders kan de klep van de
opbergruimte open gaan en
kunnen de inzittenden bij krachtig
remmen, plotseling afslaan of een ongeval letsel door rondslinge‐
rende voorwerpen oplopen.
Handschoenenkastje
Om te openen aan de handgreep
trekken.
Het handschoenenkastje tijdens het
rijden gesloten houden.
Bekerhouders
De bekerhouders bevinden zich in demiddenconsole en in het achterste
gedeelte van de middenconsole.

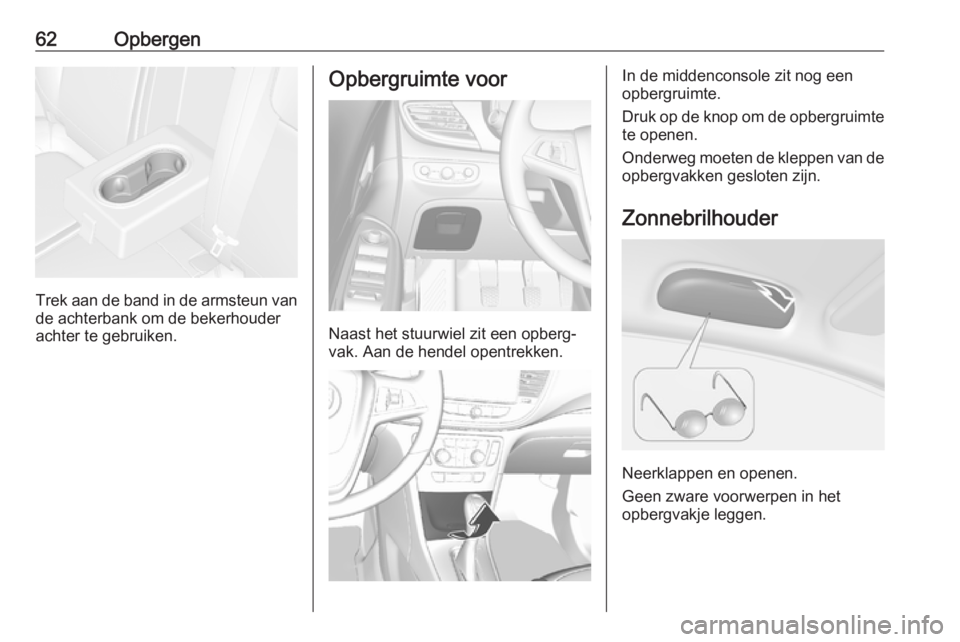

62Opbergen
Trek aan de band in de armsteun vande achterbank om de bekerhouder
achter te gebruiken.
Opbergruimte voor
Naast het stuurwiel zit een opberg‐
vak. Aan de hendel opentrekken.
In de middenconsole zit nog een
opbergruimte.
Druk op de knop om de opbergruimte
te openen.
Onderweg moeten de kleppen van de
opbergvakken gesloten zijn.
Zonnebrilhouder
Neerklappen en openen.
Geen zware voorwerpen in het
opbergvakje leggen.

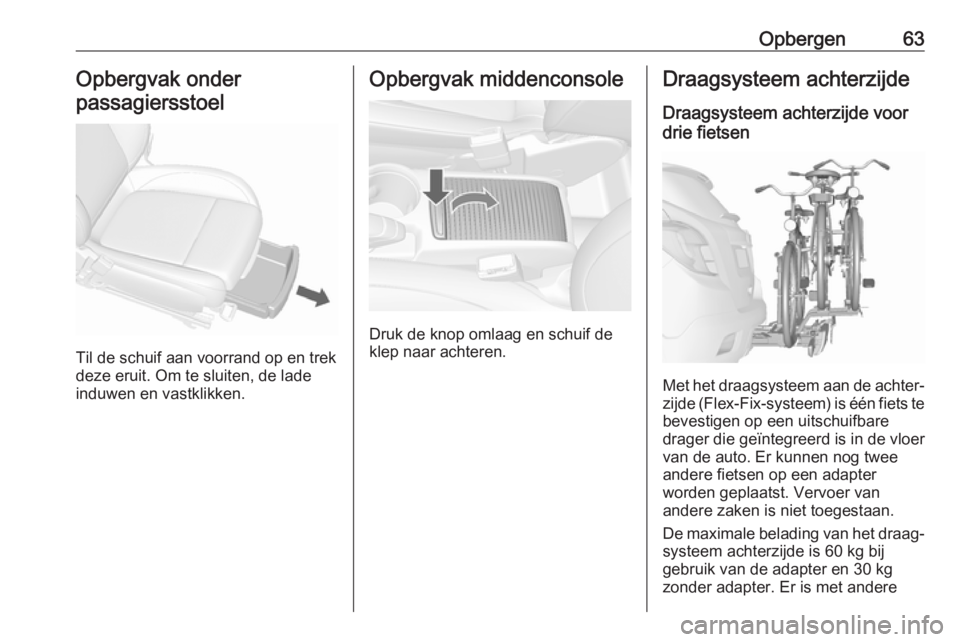

Opbergen63Opbergvak onder
passagiersstoel
Til de schuif aan voorrand op en trek
deze eruit. Om te sluiten, de lade
induwen en vastklikken.
Opbergvak middenconsole
Druk de knop omlaag en schuif de
klep naar achteren.
Draagsysteem achterzijde
Draagsysteem achterzijde voor
drie fietsen
Met het draagsysteem aan de achter‐
zijde (Flex-Fix-systeem) is één fiets te bevestigen op een uitschuifbare
drager die geïntegreerd is in de vloer
van de auto. Er kunnen nog twee
andere fietsen op een adapter
worden geplaatst. Vervoer van
andere zaken is niet toegestaan.
De maximale belading van het draag‐ systeem achterzijde is 60 kg bij
gebruik van de adapter en 30 kg zonder adapter. Er is met andere

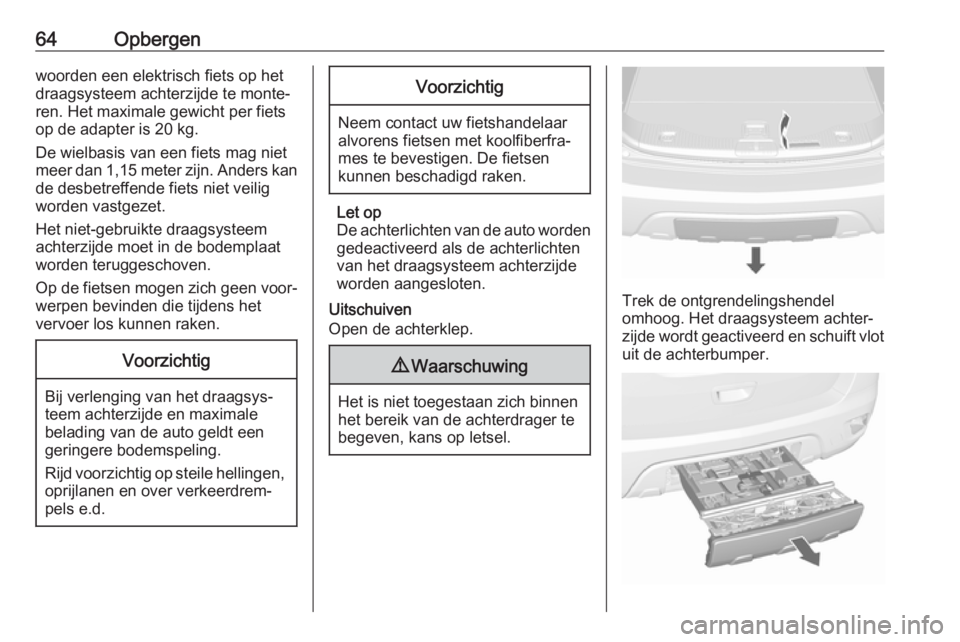

64Opbergenwoorden een elektrisch fiets op het
draagsysteem achterzijde te monte‐
ren. Het maximale gewicht per fiets op de adapter is 20 kg.
De wielbasis van een fiets mag niet
meer dan 1,15 meter zijn. Anders kan
de desbetreffende fiets niet veilig
worden vastgezet.
Het niet-gebruikte draagsysteem
achterzijde moet in de bodemplaat
worden teruggeschoven.
Op de fietsen mogen zich geen voor‐ werpen bevinden die tijdens het
vervoer los kunnen raken.Voorzichtig
Bij verlenging van het draagsys‐
teem achterzijde en maximale
belading van de auto geldt een
geringere bodemspeling.
Rijd voorzichtig op steile hellingen, oprijlanen en over verkeerdrem‐
pels e.d.
Voorzichtig
Neem contact uw fietshandelaar
alvorens fietsen met koolfiberfra‐
mes te bevestigen. De fietsen
kunnen beschadigd raken.
Let op
De achterlichten van de auto worden
gedeactiveerd als de achterlichten
van het draagsysteem achterzijde worden aangesloten.
Uitschuiven
Open de achterklep.
9 Waarschuwing
Het is niet toegestaan zich binnen
het bereik van de achterdrager tebegeven, kans op letsel.
Trek de ontgrendelingshendel
omhoog. Het draagsysteem achter‐
zijde wordt geactiveerd en schuift vlot
uit de achterbumper.

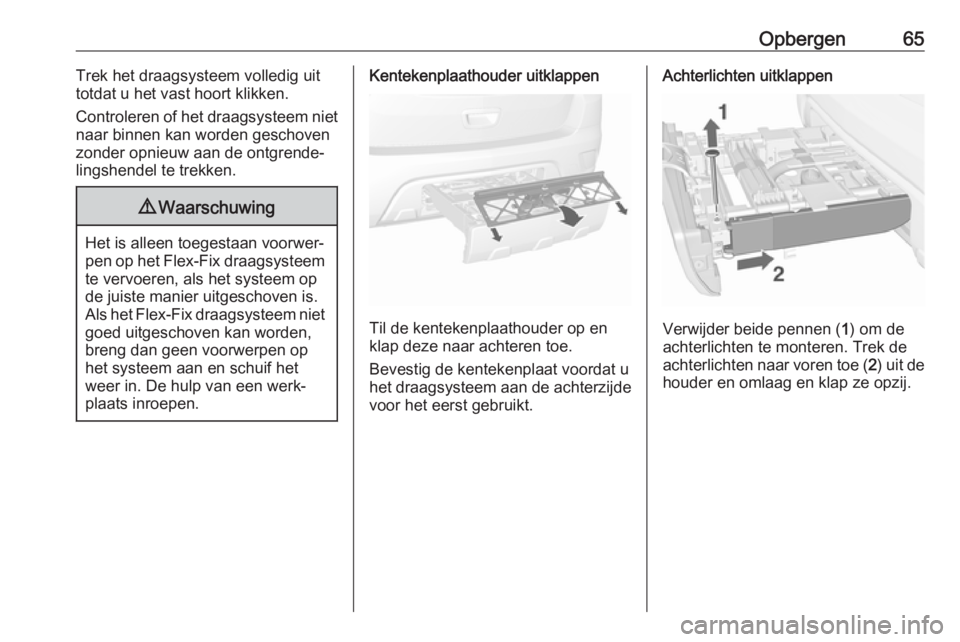

Opbergen65Trek het draagsysteem volledig uit
totdat u het vast hoort klikken.
Controleren of het draagsysteem niet
naar binnen kan worden geschoven
zonder opnieuw aan de ontgrende‐
lingshendel te trekken.9 Waarschuwing
Het is alleen toegestaan voorwer‐
pen op het Flex-Fix draagsysteem
te vervoeren, als het systeem op
de juiste manier uitgeschoven is.
Als het Flex-Fix draagsysteem niet goed uitgeschoven kan worden,
breng dan geen voorwerpen op
het systeem aan en schuif het
weer in. De hulp van een werk‐
plaats inroepen.
Kentekenplaathouder uitklappen
Til de kentekenplaathouder op en
klap deze naar achteren toe.
Bevestig de kentekenplaat voordat u
het draagsysteem aan de achterzijde
voor het eerst gebruikt.
Achterlichten uitklappen
Verwijder beide pennen ( 1) om de
achterlichten te monteren. Trek de
achterlichten naar voren toe ( 2) uit de
houder en omlaag en klap ze opzij.

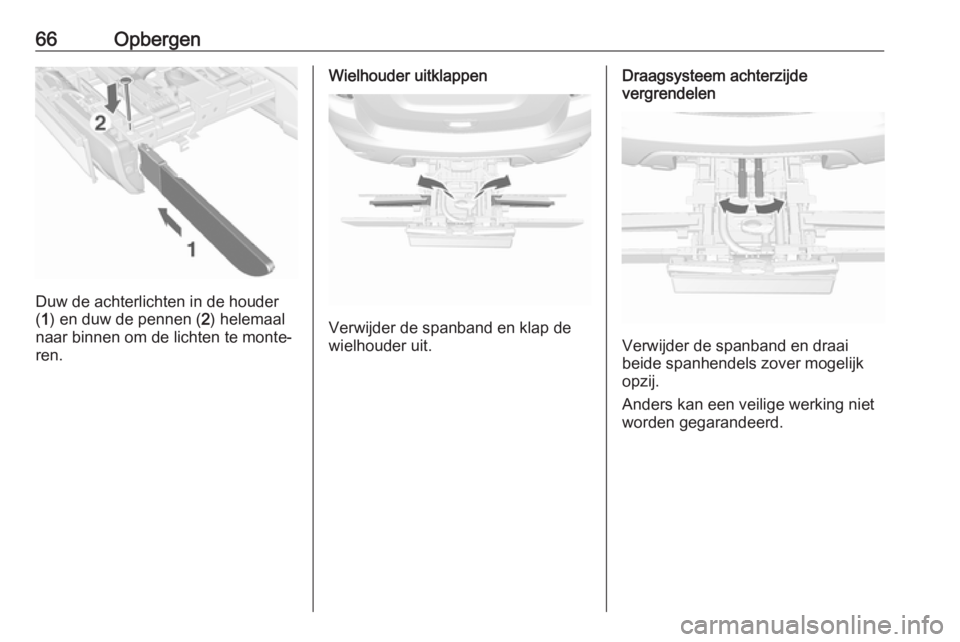

66Opbergen
Duw de achterlichten in de houder
( 1 ) en duw de pennen ( 2) helemaal
naar binnen om de lichten te monte‐
ren.
Wielhouder uitklappen
Verwijder de spanband en klap de
wielhouder uit.
Draagsysteem achterzijde
vergrendelen
Verwijder de spanband en draai
beide spanhendels zover mogelijk
opzij.
Anders kan een veilige werking niet
worden gegarandeerd.

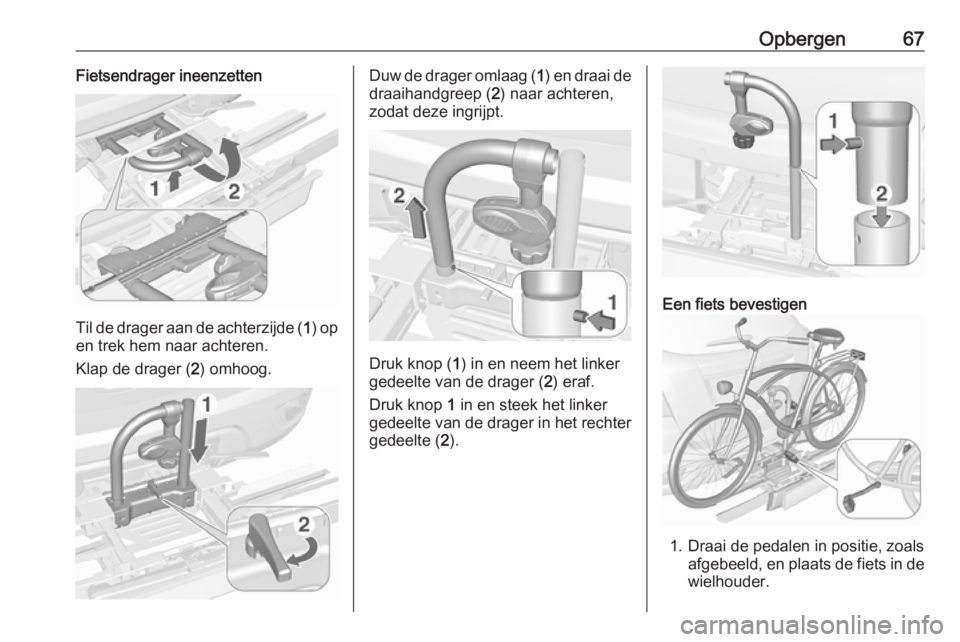

Opbergen67Fietsendrager ineenzetten
Til de drager aan de achterzijde (1) op
en trek hem naar achteren.
Klap de drager ( 2) omhoog.
Duw de drager omlaag ( 1) en draai de
draaihandgreep ( 2) naar achteren,
zodat deze ingrijpt.
Druk knop ( 1) in en neem het linker
gedeelte van de drager ( 2) eraf.
Druk knop 1 in en steek het linker
gedeelte van de drager in het rechter gedeelte ( 2).
Een fiets bevestigen
1. Draai de pedalen in positie, zoals
afgebeeld, en plaats de fiets in de
wielhouder.

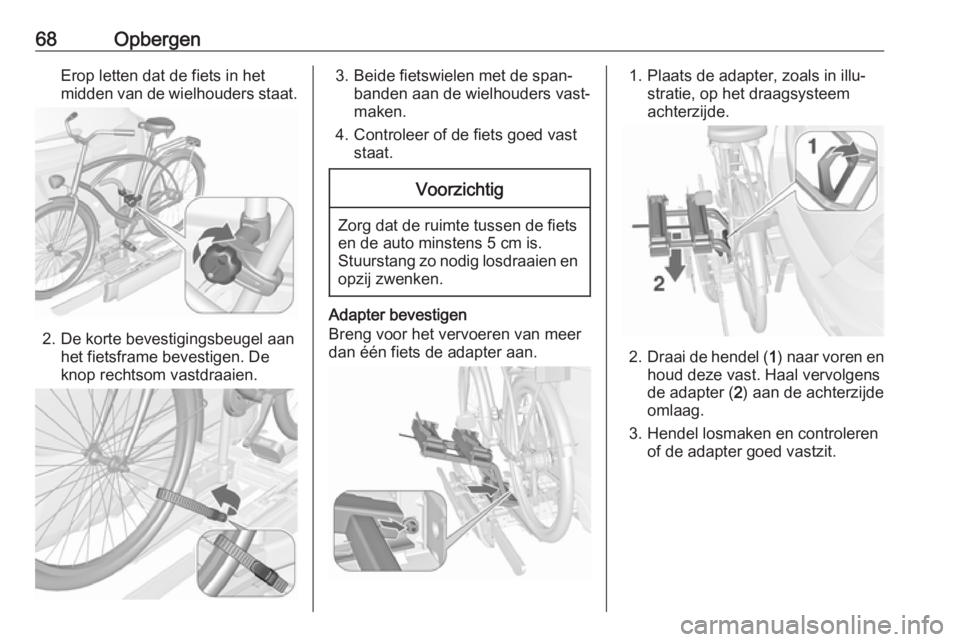

68OpbergenErop letten dat de fiets in het
midden van de wielhouders staat.
2. De korte bevestigingsbeugel aan het fietsframe bevestigen. De
knop rechtsom vastdraaien.
3. Beide fietswielen met de span‐ banden aan de wielhouders vast‐maken.
4. Controleer of de fiets goed vast staat.Voorzichtig
Zorg dat de ruimte tussen de fiets
en de auto minstens 5 cm is.
Stuurstang zo nodig losdraaien en opzij zwenken.
Adapter bevestigen
Breng voor het vervoeren van meer dan één fiets de adapter aan.
1. Plaats de adapter, zoals in illu‐ stratie, op het draagsysteem
achterzijde.
2. Draai de hendel ( 1) naar voren en
houd deze vast. Haal vervolgens
de adapter ( 2) aan de achterzijde
omlaag.
3. Hendel losmaken en controleren of de adapter goed vastzit.
