OPEL MOKKA X 2017 Instruksjonsbok

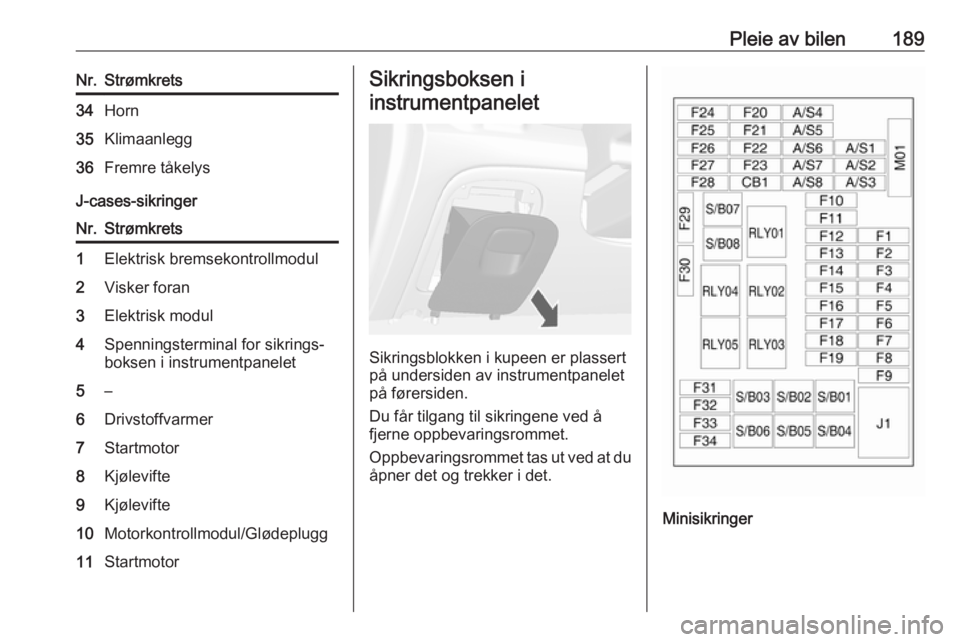

Pleie av bilen189Nr.Strømkrets34Horn35Klimaanlegg36Fremre tåkelys
J-cases-sikringer
Nr.Strømkrets1Elektrisk bremsekontrollmodul2Visker foran3Elektrisk modul4Spenningsterminal for sikrings‐
boksen i instrumentpanelet5–6Drivstoffvarmer7Startmotor8Kjølevifte9Kjølevifte10Motorkontrollmodul/Glødeplugg11StartmotorSikringsboksen i
instrumentpanelet
Sikringsblokken i kupeen er plassert
på undersiden av instrumentpanelet
på førersiden.
Du får tilgang til sikringene ved å
fjerne oppbevaringsrommet.
Oppbevaringsrommet tas ut ved at du
åpner det og trekker i det.
Minisikringer

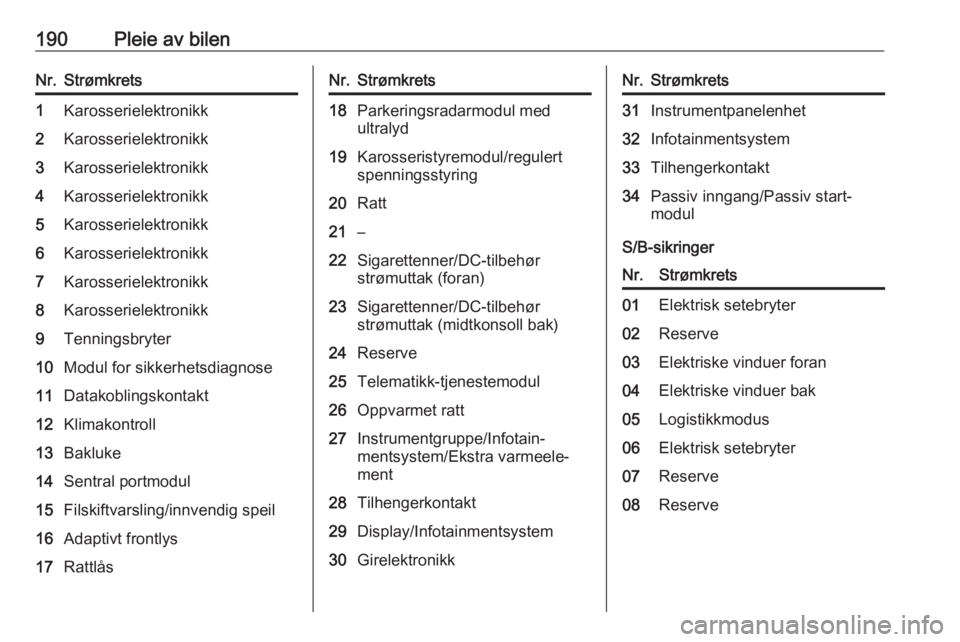

190Pleie av bilenNr.Strømkrets1Karosserielektronikk2Karosserielektronikk3Karosserielektronikk4Karosserielektronikk5Karosserielektronikk6Karosserielektronikk7Karosserielektronikk8Karosserielektronikk9Tenningsbryter10Modul for sikkerhetsdiagnose11Datakoblingskontakt12Klimakontroll13Bakluke14Sentral portmodul15Filskiftvarsling/innvendig speil16Adaptivt frontlys17RattlåsNr.Strømkrets18Parkeringsradarmodul med
ultralyd19Karosseristyremodul/regulert
spenningsstyring20Ratt21–22Sigarettenner/DC-tilbehør
strømuttak (foran)23Sigarettenner/DC-tilbehør
strømuttak (midtkonsoll bak)24Reserve25Telematikk-tjenestemodul26Oppvarmet ratt27Instrumentgruppe/Infotain‐
mentsystem/Ekstra varmeele‐
ment28Tilhengerkontakt29Display/Infotainmentsystem30GirelektronikkNr.Strømkrets31Instrumentpanelenhet32Infotainmentsystem33Tilhengerkontakt34Passiv inngang/Passiv start‐
modul
S/B-sikringer
Nr.Strømkrets01Elektrisk setebryter02Reserve03Elektriske vinduer foran04Elektriske vinduer bak05Logistikkmodus06Elektrisk setebryter07Reserve08Reserve

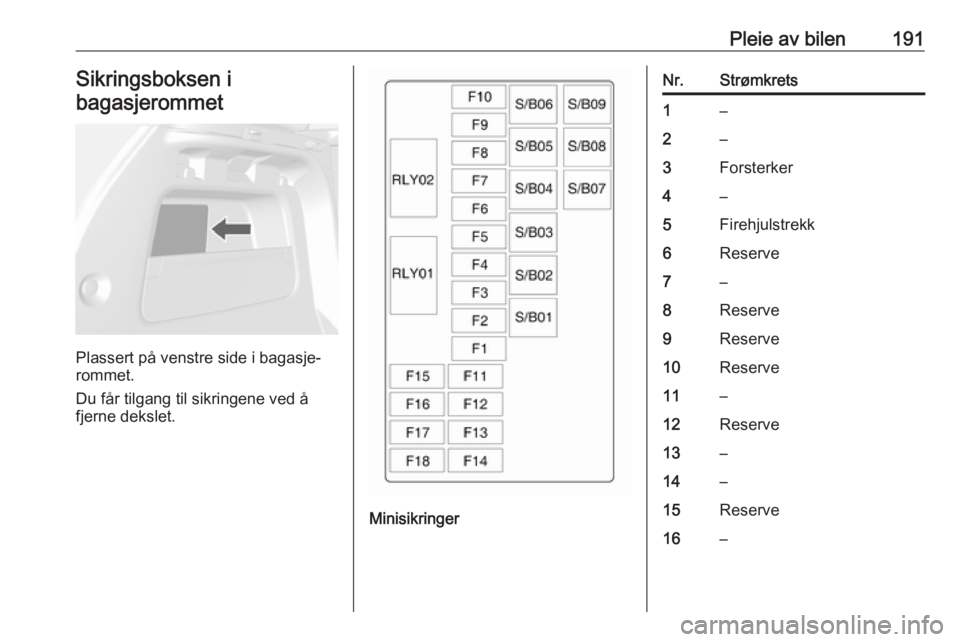

Pleie av bilen191Sikringsboksen i
bagasjerommet
Plassert på venstre side i bagasje‐
rommet.
Du får tilgang til sikringene ved å
fjerne dekslet.
Minisikringer
Nr.Strømkrets1–2–3Forsterker4–5Firehjulstrekk6Reserve7–8Reserve9Reserve10Reserve11–12Reserve13–14–15Reserve16–

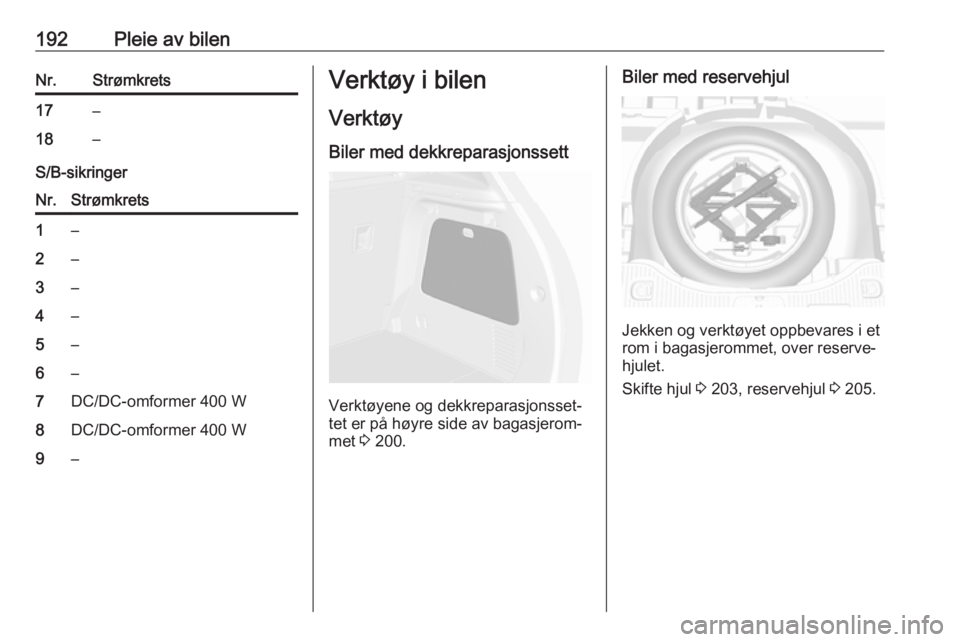

192Pleie av bilenNr.Strømkrets17–18–
S/B-sikringer
Nr.Strømkrets1–2–3–4–5–6–7DC/DC-omformer 400 W8DC/DC-omformer 400 W9–Verktøy i bilen
Verktøy
Biler med dekkreparasjonssett
Verktøyene og dekkreparasjonsset‐
tet er på høyre side av bagasjerom‐
met 3 200.
Biler med reservehjul
Jekken og verktøyet oppbevares i et
rom i bagasjerommet, over reserve‐ hjulet.
Skifte hjul 3 203, reservehjul 3 205.

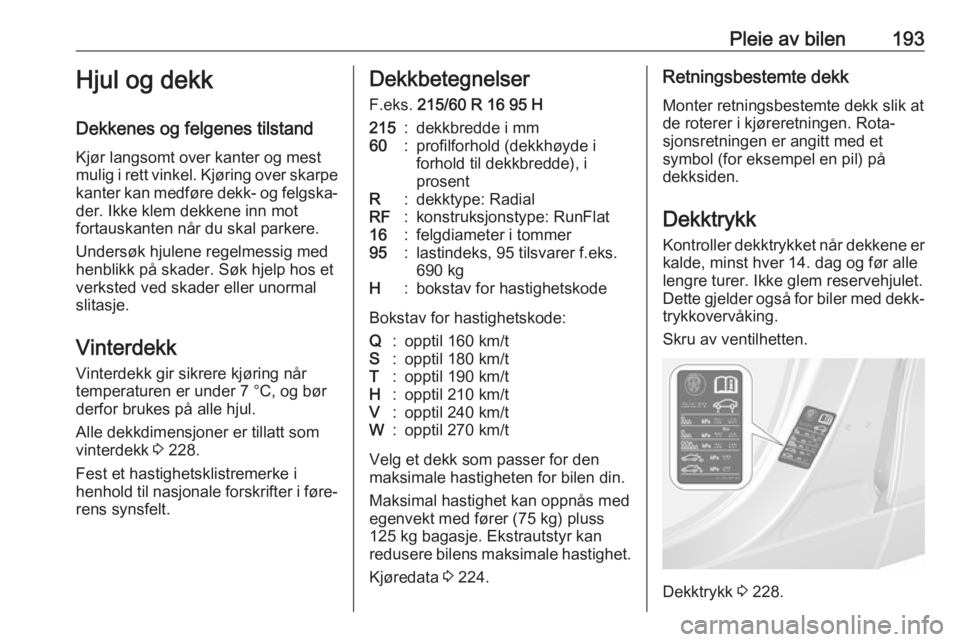

Pleie av bilen193Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 228.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i føre‐ rens synsfelt.Dekkbetegnelser
F.eks. 215/60 R 16 95 H215:dekkbredde i mm60:profilforhold (dekkhøyde i
forhold til dekkbredde), i
prosentR:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommer95:lastindeks, 95 tilsvarer f.eks.
690 kgH:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 224.
Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et
symbol (for eksempel en pil) på
dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 228.

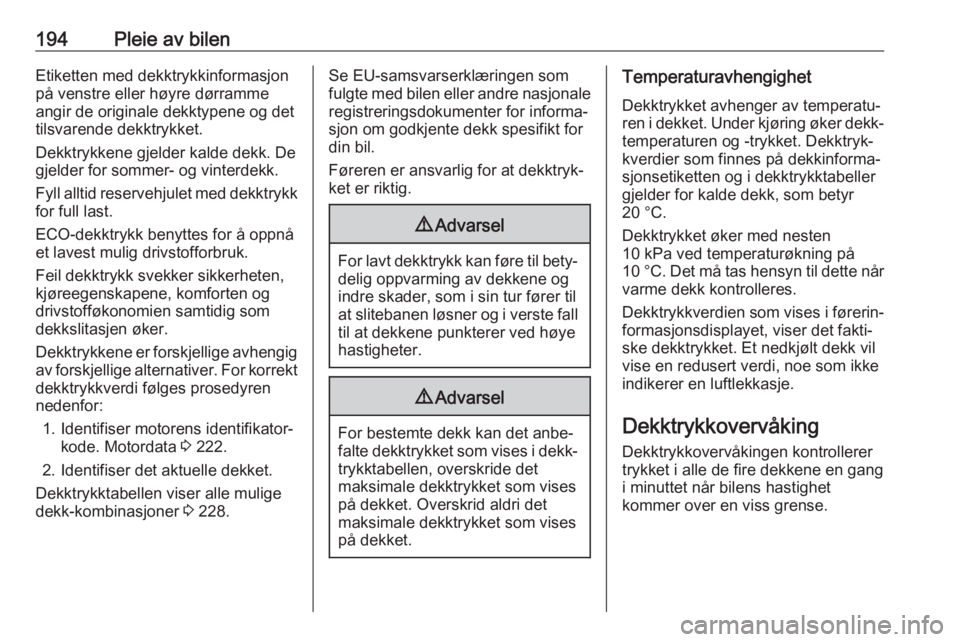

194Pleie av bilenEtiketten med dekktrykkinformasjon
på venstre eller høyre dørramme
angir de originale dekktypene og det
tilsvarende dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 222.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 228.Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.
Dekktrykkovervåking
Dekktrykkovervåkingen kontrollerer
trykket i alle de fire dekkene en gang i minuttet når bilens hastighet
kommer over en viss grense.

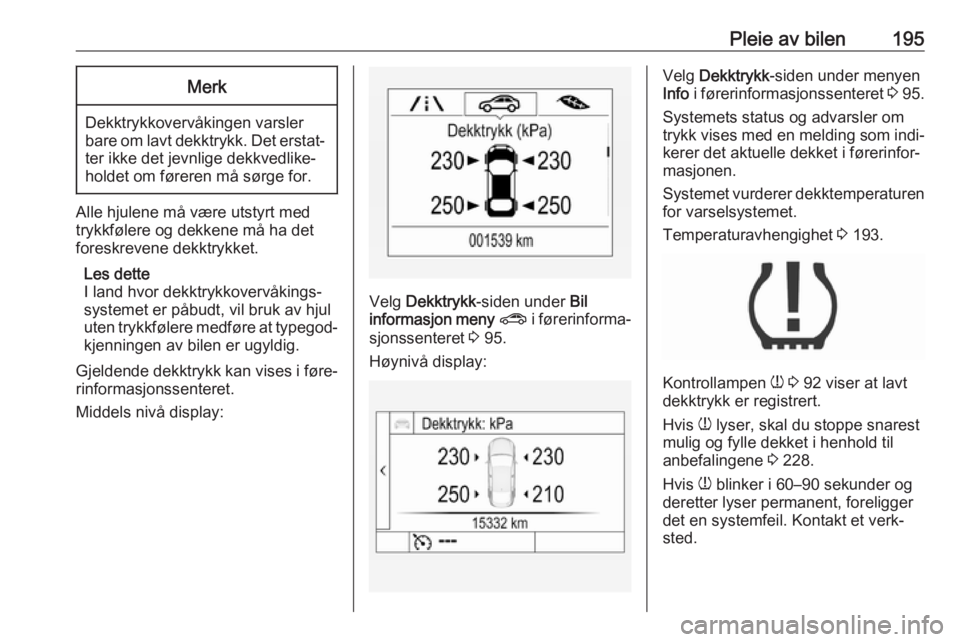

Pleie av bilen195Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Gjeldende dekktrykk kan vises i føre‐ rinformasjonssenteret.
Middels nivå display:
Velg Dekktrykk -siden under Bil
informasjon meny ? i førerinforma‐
sjonssenteret 3 95.
Høynivå display:
Velg Dekktrykk -siden under menyen
Info i førerinformasjonssenteret 3 95.
Systemets status og advarsler om
trykk vises med en melding som indi‐
kerer det aktuelle dekket i førerinfor‐
masjonen.
Systemet vurderer dekktemperaturen for varselsystemet.
Temperaturavhengighet 3 193.
Kontrollampen w 3 92 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 228.
Hvis w blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et verk‐
sted.

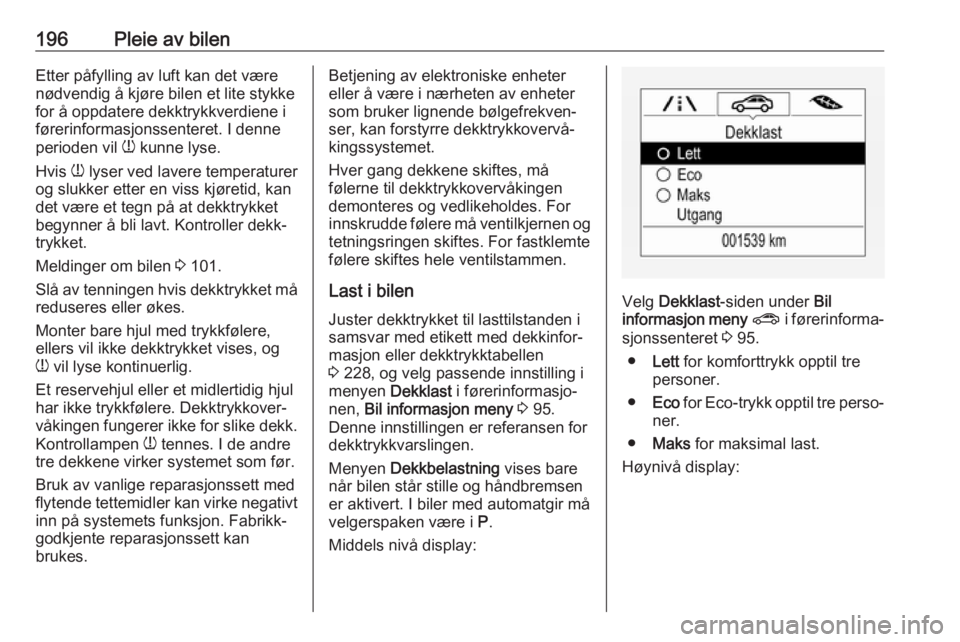

196Pleie av bilenEtter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I denne
perioden vil w kunne lyse.
Hvis w lyser ved lavere temperaturer
og slukker etter en viss kjøretid, kan
det være et tegn på at dekktrykket
begynner å bli lavt. Kontroller dekk‐
trykket.
Meldinger om bilen 3 101.
Slå av tenningen hvis dekktrykket må reduseres eller økes.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
w vil lyse kontinuerlig.
Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike dekk.
Kontrollampen w tennes. I de andre
tre dekkene virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan
brukes.Betjening av elektroniske enheter
eller å være i nærheten av enheter
som bruker lignende bølgefrekven‐
ser, kan forstyrre dekktrykkovervå‐
kingssystemet.
Hver gang dekkene skiftes, må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. For
innskrudde følere må ventilkjernen og
tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilenJuster dekktrykket til lasttilstanden i
samsvar med etikett med dekkinfor‐ masjon eller dekktrykktabellen
3 228, og velg passende innstilling i
menyen Dekklast i førerinformasjo‐
nen, Bil informasjon meny 3 95.
Denne innstillingen er referansen for
dekktrykkvarslingen.
Menyen Dekkbelastning vises bare
når bilen står stille og håndbremsen
er aktivert. I biler med automatgir må
velgerspaken være i P.
Middels nivå display:
Velg Dekklast -siden under Bil
informasjon meny ? i førerinforma‐
sjonssenteret 3 95.
● Lett for komforttrykk opptil tre
personer.
● Eco for Eco-trykk opptil tre perso‐
ner.
● Maks for maksimal last.
Høynivå display:

Pleie av bilen197
Velg Dekklast -siden under menyen
Alternativer i førerinformasjonssente‐
ret 3 95.
● Lett for komforttrykk opptil tre
personer.
● Eco for Eco-trykk opptil tre perso‐
ner.
● Maks for maksimal last.
Dekktrykkføler
avstemmingsprosess
Hver dekktrykkføler har en unik iden‐
tifikasjonskode. Etter dekkrotasjon
eller utskifting av alle fire hjul og hvis
én eller flere dekktrykkfølere er skiftet ut, må identifikasjonskoden avstem‐
mes med en ny hjulposisjon. Avstem‐
mingsprosessen for dekktrykkfølere
må også utføres etter at et reservehjul er byttet ut med et hjul som inneholder
en dekktrykkføler.
Feillampen w skal slukke og varsel‐
meldingen skal forsvinne ved neste
tenningssyklus. Følerne avstemmes
med hjulposisjonene i følgende
rekkefølge ved hjelp av et program‐
meringsverktøy: Venstre forhjul,
høyre forhjul, høyre bakhjul, venstre
bakhjul. Blinklyset for gjeldende
aktive posisjon lyser helt til føleren er avstemt.
Kontakt et verksted for service. Det er
to minutter for å avstemme første hjul‐
posisjon og fem minutter til sammen
for å avstemme alle fire hjulposisjo‐
nene. Hvis det tar lengre tid, stopper
avstemmingsprosessen og må star‐
tes på nytt.
Avstemmingsprosessen for dekk‐
trykkfølere er:
1. Sett alltid på parkeringsbremsen.
2. Slå på tenningen.
3. I biler med automatgir: Sett girspaken på P.Biler med manuelt gir: velg
nøytralstilling.
4. Trykk MENU på blinklyshendelen
til å velge Bil informasjon meny i
førerinformasjonssenteret.
5. Bla til dekktrykkmenyen ved hjelp av tommelhjulet.
Middels nivå display:
Høynivå display:

198Pleie av bilen
6. Trykk på SET/CLR for å starte
matcheprosessen for føleren. En
melding som ber deg akseptere
prosedyren vises.
7. Trykk på SET/CLR igjen for å
bekrefte valget. To støt fra hornet bekrefter at mottakeren er i
programmeringsmodus.
8. Begynn med venstre forhjul.
9. Plasser programmeringsverk‐ tøyet inntil sideveggen på dekket,
nær ventilstammen. Trykk deret‐
ter på knappen for å aktivere
dekktrykkføleren. Et støt fra
hornet bekrefter at føleridentifika‐
sjonskoden har blitt avstemt med
dette dekket og denne hjulposi‐
sjonen.
10. Fortsett til høyre forhjul og gjenta prosedyren i trinn 9.
11. Fortsett til høyre bakhjul og gjenta
prosedyren i trinn 9.
12. Fortsett til venstre bakhjul og gjenta prosedyren i trinn 9. Et
lydsignal høres to ganger for å
indikere at føleridentifikasjonsko‐
den er blitt avstemt med bakhjulet
på venstre side, og at avstem‐
mingsprosessen for dekktrykkfø‐
leren ikke lenger er aktiv.
13. Slå av tenningen.
14. Still inn alle fire dekkene på anbe‐
falt lufttrykknivå som angitt på
informasjonsmerket.
15. Kontroller at dekkbelastningssta‐ tusen samsvarer med det valgte
dekktrykket 3 95.
Mønsterdybde Kontroller mønsterdybden regelmes‐
sig.Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én
aksel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator (TWI =
Tread Wear Indicator). Plasseringen
er angitt av merker i dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene. Pass
på at hjulene roterer samme vei som
før.
