Iluminación123Conmutador de las luces con
control automático de las luces
Gire el conmutador de las luces:
AUTO:control automático de las
luces: la iluminación exterior se enciende y apaga auto‐
máticamente dependiendo
de las condiciones de ilumi‐
nación externasm:activación o desactivación
del control automático de
luces. El conmutador vuelve
a AUTO8:luces laterales9:luz de cruceLuces traseras
Las luces traseras se encienden junto
con la luz de cruce y las luces latera‐ les.
Control automático de las luces
Cuando está conectada la función de
control automático de las luces y el
motor está en marcha, el sistema
cambia entre luces de circulación
diurna y conexión automática de los
faros, dependiendo de las condicio‐
nes luminosas exteriores y de la infor‐ mación proporcionada por el sistema del sensor de lluvia.
Luz de circulación diurna 3 126.
Activación automática de los
faros
En condiciones de escasa ilumina‐
ción, se encienden los faros.
Los faros también se encienden si los
limpiaparabrisas se activan para
varios barridos.
Detección de túneles
Cuando se entra en un túnel, se
encienden los faros inmediatamente.
Sistema de faros adaptativos 3 126.

124IluminaciónLuz de carretera
Pulse la palanca para cambiar de luzde cruce a luz de carretera.
Tire de la palanca para desactivar la
luz de carretera.
Asistente de luz de carretera 3 126.
Asistente de luz de carretera
Esta característica permite usar la luz de carretera como luz principal para
circular de noche y cuando la veloci‐
dad del vehículo excede 40 km/h.
Se cambia automáticamente a luz de
cruce cuando:
● La cámara o un sensor en el parabrisas detecta las luces de
vehículos que vienen de frente o
por detrás.
● Al descender la velocidad del vehículo por debajo de 20 km/h.
● Hay niebla o nieva.
● Se conduce por áreas urbanas.
Si no se detecta ningún factor restric‐ tivo, el sistema vuelve a cambiar a luz
de carretera.
ActivaciónEl asistente de luz de carretera se
activa pulsando dos veces la palanca
de los intermitentes. La luz de carre‐
tera se enciende automáticamente a
una velocidad superior a 40 km/h.
El testigo de control verde f se
enciende de forma permanente cuando el asistente está activado, el
testigo azul 7 se enciende cuando la
luz de carretera está encendida.
Testigo de control f 3 101.
Desactivación Pulse una vez la palanca del intermi‐
tente. También se desactiva cuando
se conectan las luces antiniebla
delanteras.
Si se activan las ráfagas cuando
están encendidas las luces de carre‐
tera, se desactivará el asistente de
luz de carretera.
Si se activan las ráfagas cuando
están apagadas las luces de carre‐
tera, el asistente de luz de carretera
permanecerá activado.
El último ajuste del asistente de luz de
carretera se utilizará cuando se
conecte el encendido de nuevo.

128IluminaciónSe cambia automáticamente a luz decruce cuando:
● La cámara o un sensor en el parabrisas detecta las luces de
vehículos que vienen de frente o
por detrás.
● Al descender la velocidad del vehículo por debajo de 20 km/h.
● Hay niebla o nieva.
● Se conduce por áreas urbanas.
Si no se detecta ningún factor restric‐
tivo, el sistema vuelve a cambiar a luz
de carretera.
ActivaciónEl asistente de luz de carretera se
activa pulsando dos veces la palanca
de los intermitentes. La luz de carre‐
tera se enciende automáticamente a
una velocidad superior a 40 km/h.
El testigo de control verde f se
enciende de forma permanente cuando el asistente está activado, el
testigo azul 7 se enciende cuando la
luz de carretera está encendida.
Testigo de control f 3 101.
Desactivación
Pulse una vez la palanca del intermi‐
tente. También se desactiva cuando
se conectan las luces antiniebla
delanteras.
Si se activan las ráfagas cuando
están encendidas las luces de carre‐
tera, se desactivará el asistente de
luz de carretera.
Si se activan las ráfagas cuando
están apagadas las luces de carre‐
tera, el asistente de luz de carretera
permanecerá activado.
El último ajuste del asistente de luz de
carretera se utilizará cuando se
conecte el encendido de nuevo.Función de estacionamiento
marcha atrás
Para ayudar a orientar al conductor
durante el aparcamiento, tanto las
luces de giro como la luz de marcha
atrás se iluminan cuando están
encendidos los faros y se aplica la
marcha atrás. Permanece encendida
durante breve periodo de tiempo
después de desengranar la marcha atrás o hasta circular a más de
7 km/h hacia delante.
Modo Eco
Si el vehículo se detiene, por ejemplo,
debido a un semáforo, se activa un
modo de ahorro de energía para los
faros.
Nivelación dinámica automática
de los faros
Para evitar el deslumbramiento
causado por el tráfico en sentido
opuesto, la nivelación de los faros se
ajusta automáticamente en función
de la información de inclinación del
vehículo.

Conducción y manejo147procedimiento de comprobación, el
motor se pone en marcha con un
breve retardo.
Posibles causas de que el motor no
arranque:
● Pedal del embrague no pisado (cambio manual).
● Pedal del freno no pisado o la palanca selectora no está en P o
N (cambio automático).
● Se ha agotado el tiempo de espera
Calentamiento del motor turbo
Durante la puesta en marcha, el par
motor disponible puede verse limi‐
tado durante un breve instante, espe‐ cialmente cuando el motor está frío.
La limitación tiene como fin la protec‐ ción integral del motor por parte del
sistema de lubricación.
Corte de combustible en régimen de retención
La alimentación de combustible se
corta automáticamente durante el
régimen de retención, es decir,cuando se conduce el vehículo con
una marcha engranada pero sin pisar el pedal del acelerador.
En función de las condiciones de
conducción, el corte de combustible
en régimen de retención se puede
desactivar.
Sistema stop-start
El sistema stop-start permite ahorrar
combustible y reducir las emisiones
de gases de escape. Cuando las
condiciones lo permiten, el sistema
desconecta el motor en cuanto el
vehículo circula a baja velocidad o
está parado; por ejemplo, en un semáforo o en un atasco. Vuelve a
arrancar automáticamente el motor
en cuanto se pisa el embrague. Un
sensor de batería garantiza que la
parada automática (Autostop) sólo se
efectúe si hay suficiente carga en la
batería para volver a arrancar.Activación
El sistema stop-start está disponiblecon el motor arrancado, el vehículo
en marcha y siempre que se cumplan las condiciones especificadas más
adelante en esta sección.
Desactivación
Desactive manualmente el sistema
stop-start pulsando Ï. La desactiva‐
ción se indica cuando el LED del botón se apaga.

168Conducción y manejo
Desactivación
El sistema se puede desactivar.
Pulse V repetidamente hasta que
aparezca Sistema de Alerta colisión
delantera descontectado en el centro
de información al conductor.
Información general
9 Advertencia
La alerta de colisión frontal es tan
solo un sistema de advertencia y
no acciona los frenos. Al aproxi‐
marse demasiado deprisa a un
vehículo precedente, podría no
disponer de tiempo suficiente para
evitar una colisión.
El conductor acepta la total
responsabilidad respecto a la
distancia de seguridad adecuada,
basándose en las condiciones
meteorológicas, de visibilidad y
del tráfico.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor debe estar siem‐ pre listo para tomar medidas y
accionar los frenos.
Limitaciones del sistema
La alerta de colisión frontal está dise‐
ñada para avisar únicamente de vehí‐
culos, pero también puede reaccionar ante otros objetos.
La alerta de colisión frontal puede no
detectar un vehículo que va delante o el funcionamiento del sensor puede
ser limitado en los siguientes casos:
● en carreteras sinuosas
● cuando las condiciones atmosfé‐
ricas limiten la visibilidad, comola presencia de niebla, lluvia o
nieve
● cuando el sensor está bloqueado
por nieve, hielo, aguanieve,
barro, suciedad, daños en el
parabrisas o afectado por
elementos extraños, por ejem‐
plo, adhesivos
Indicación de distancia hacia delante
La siguiente indicación de distancia
muestra la distancia hacia delante a
un vehículo móvil precedente. El
sistema utiliza la cámara frontal del
parabrisas para detectar la distancia
de una vehículo situado justo delante
en su trayecto. Se activa a velocida‐
des superiores a 40 km/h.
Si se detecta un vehículo que circula
por delante, la distancia se indica en
forma de segundos y se muestra en
una página del centro de información del conductor 3 102 . Pulse MENU en
la palanca del intermitente para

Conducción y manejo169seleccionar Menú de información del
vehículo ? y gire la rueda de ajuste
para seleccionar la página de indica‐
ción de distancia hacia delante.
La distancia mínima indicada es de
0,5 s.
Si no hay vehículos precedentes o
estos están fuera de alcance, se
mostrarán dos guiones: -.- s.
Asistente de aparcamiento
El asistente de aparcamiento facilita
el estacionamiento midiendo la
distancia entre el vehículo y los posi‐
bles obstáculos, y emitiendo señales
acústicas. Sin embargo, esto no
exime al conductor de su responsa‐
bilidad en la maniobra de aparca‐
miento.
El sistema consta de cuatro sensores
de estacionamiento ultrasónicos en el parachoques trasero. Si el vehículo
está equipado con asistente de apar‐
camiento delantero, el sistema tendrá
cuatro sensores de estacionamiento
ultrasónicos más en el parachoques
delantero.
Activación
El sistema se activa automática‐
mente al engranar la marcha atrás.
El asistente de aparcamiento delan‐
tero también se puede activar a bajas
velocidades pulsando r.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento, indica que el sistema está listo para
funcionar.

170Conducción y manejoLa presencia de un obstáculo se
indica mediante un aviso acústico. El
intervalo entre avisos acústicos se
acorta conforme el vehículo se
acerca al obstáculo. Cuando la
distancia es inferior a 30 cm, el aviso
acústico es continuo.
Si se pulsa r una vez dentro de un
ciclo de encendido, se vuelve a acti‐
var el asistente de aparcamiento si la velocidad del vehículo cae por debajode un determinado valor y si la velo‐
cidad del vehículo no ha superado
25 km/h previamente.
Desactivación
Desactive el sistema pulsando r.
Se apagará el LED del botón y apare‐
cerá Asistente de aparcamiento
desconectado en el centro de infor‐
mación del conductor.
El sistema se desactiva automática‐
mente a una velocidad determinada.
Avería
En caso de fallo en el sistema,
aparece un mensaje en el centro de
información del conductor.Además, aparece un mensaje del
vehículo en el centro de información
del conductor si el sistema falla por
condiciones temporales; por ejemplo ,
si se detecta que los sensores están
cubiertos de nieve.
Mensajes del vehículo 3 109.
Indicaciones importantes para el
uso de los sistemas de asistencia
al aparcamiento9 Advertencia
En determinadas circunstancias,
la presencia de determinadas
superficies reflectantes en objetos o ropa, así como de fuentes de
ruido externo, pueden hacer que
el sistema no detecte los obstácu‐
los.
Debe prestarse especial atención
a los obstáculos bajos que puedan
dañar la parte inferior del paracho‐
ques. Si estos obstáculos se salen
de la zona de detección de los
objetos durante la aproximación del vehículo, sonará un tono de
advertencia continuo.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.

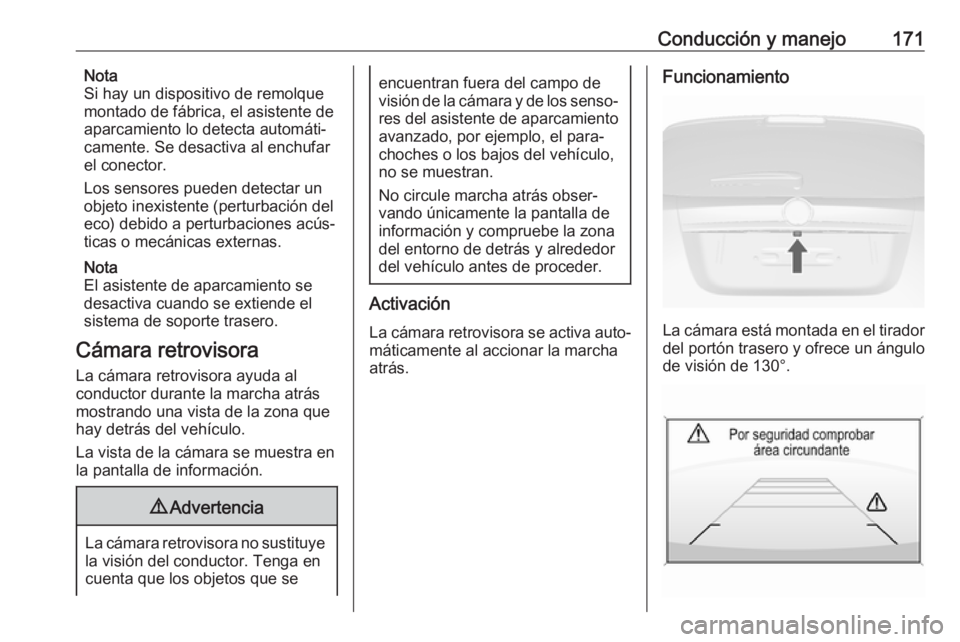

Conducción y manejo171Nota
Si hay un dispositivo de remolque
montado de fábrica, el asistente de aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Los sensores pueden detectar un
objeto inexistente (perturbación del
eco) debido a perturbaciones acús‐
ticas o mecánicas externas.
Nota
El asistente de aparcamiento se desactiva cuando se extiende elsistema de soporte trasero.
Cámara retrovisora
La cámara retrovisora ayuda al
conductor durante la marcha atrás
mostrando una vista de la zona que
hay detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se
encuentran fuera del campo de
visión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en el tirador del portón trasero y ofrece un ángulo
de visión de 130°.

172Conducción y manejoDebido a la posición elevada de lacámara, puede verse el parachoques trasero en pantalla como guía de la
posición.
La zona mostrada por la cámara es
limitada. La distancia de la imagen
que aparece en pantalla difiere de la
distancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de un
metro, proyectadas sobre la imagen
para definir la distancia a los objetos
mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
la advertencia para comprobar lo que rodea al vehículo.
Desactivación
La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se
selecciona durante unos
10 segundos.
La cámara retrovisora se puede
desactivar manualmente en el menú
de personalización del vehículo de la pantalla de información. Seleccione
el ajuste correspondiente en Ajustes.
Personalización del vehículo 3 110.Desactivación de líneas guía y
símbolos de advertencia
Pantalla de información en color de
7": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
a través de los botones de la zona
inferior de la pantalla.
Pantalla de información en color de
8": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
en el menú de configuración en la
pantalla de información.
Pantalla de información 3 106.
Personalización del vehículo 3 110.

Cuidado del vehículo205N.ºCircuito1Techo solar2Interruptor del retrovisor exte‐
rior/Sensor de lluvia3–4–5Módulo de control del freno eléc‐
trico6Sensor inteligente de la batería7Bloqueo de la columna de la
dirección8Módulo de control del cambio9–10Cámara retrovisora/Espejo
retrovisor interior/Interruptor de
faros/Faro11Limpialuneta trasero12Luneta térmica trasera13Asiento, apoyo lumbarN.ºCircuito14Retrovisores exteriores
térmicos15Módulo LPG/Módulo de control
del sistema de combustible16Calefacción de asiento17Módulo de control de la transmi‐ sión R/C/Bomba de agua/Cale‐
factor auxiliar18Módulo de control del motor R/C19Bomba de combustible20–21Ventilador de refrigeración22–23Bobina de inyección/Inyectores24Bomba del lavaparabrisas25Actuador del faro (lado derecho)26Sensores de control del motor27–28El encendidoN.ºCircuito29El encendido 1/230Sistema de escape31Luz de carretera izquierda32Luz de carretera derecha33Módulo de control del motor34Bocina35Sistema de aire acondicionado36Faros antiniebla
Fusibles J-Case
N.ºCircuito1Módulo de control del freno eléc‐
trico2Limpiaparabrisas3Módulo de alimentación4Terminal de alimentación de la
caja de fusibles del tablero de
instrumentos5–
