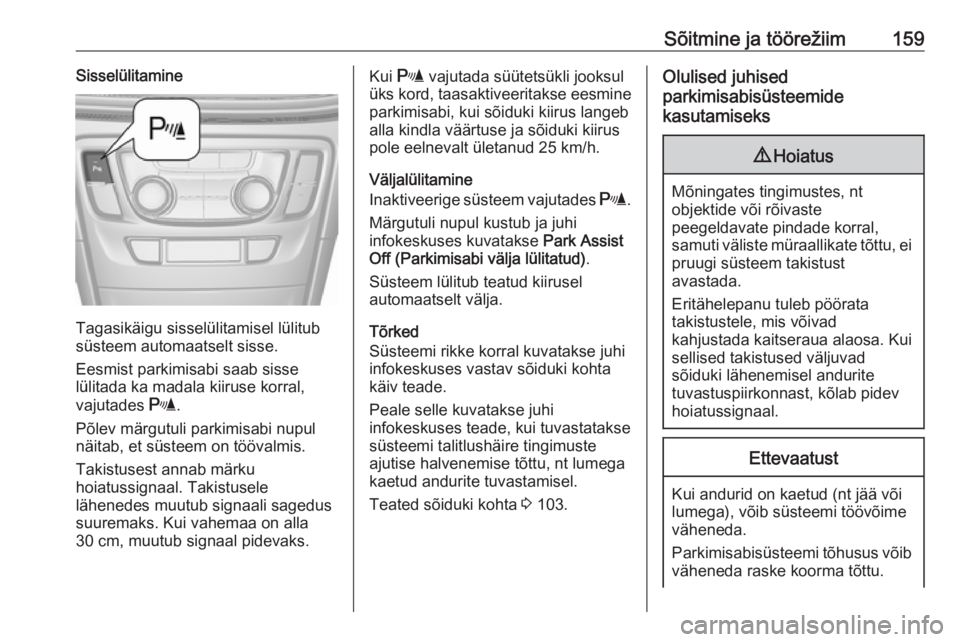

Sõitmine ja töörežiim159Sisselülitamine
Tagasikäigu sisselülitamisel lülitub
süsteem automaatselt sisse.
Eesmist parkimisabi saab sisse
lülitada ka madala kiiruse korral,
vajutades r.
Põlev märgutuli parkimisabi nupul
näitab, et süsteem on töövalmis.
Takistusest annab märku
hoiatussignaal. Takistusele
lähenedes muutub signaali sagedus
suuremaks. Kui vahemaa on alla
30 cm, muutub signaal pidevaks.
Kui r vajutada süütetsükli jooksul
üks kord, taasaktiveeritakse eesmine parkimisabi, kui sõiduki kiirus langeb
alla kindla väärtuse ja sõiduki kiirus
pole eelnevalt ületanud 25 km/h.
Väljalülitamine
Inaktiveerige süsteem vajutades r.
Märgutuli nupul kustub ja juhi infokeskuses kuvatakse Park Assist
Off (Parkimisabi välja lülitatud) .
Süsteem lülitub teatud kiirusel
automaatselt välja.
Tõrked
Süsteemi rikke korral kuvatakse juhi
infokeskuses vastav sõiduki kohta
käiv teade.
Peale selle kuvatakse juhi
infokeskuses teade, kui tuvastatakse
süsteemi talitlushäire tingimuste
ajutise halvenemise tõttu, nt lumega
kaetud andurite tuvastamisel.
Teated sõiduki kohta 3 103.Olulised juhised
parkimisabisüsteemide
kasutamiseks9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
takistustele, mis võivad
kahjustada kaitseraua alaosa. Kui
sellised takistused väljuvad
sõiduki lähenemisel andurite
tuvastuspiirkonnast, kõlab pidev
hoiatussignaal.
Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.

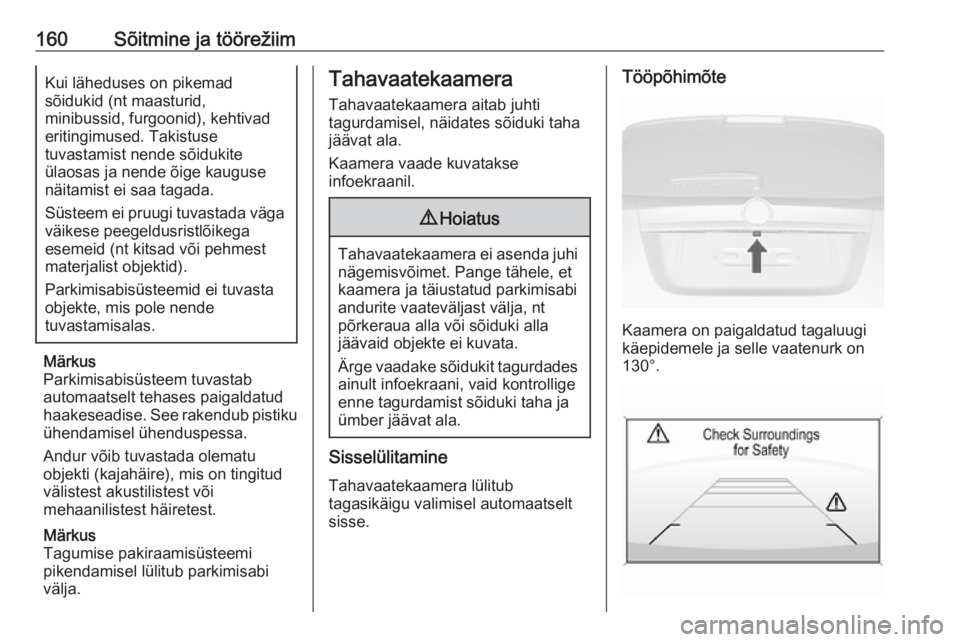

160Sõitmine ja töörežiimKui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad
eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.
Märkus
Parkimisabisüsteem tuvastab
automaatselt tehases paigaldatud
haakeseadise. See rakendub pistiku ühendamisel ühenduspessa.
Andur võib tuvastada olematu
objekti (kajahäire), mis on tingitud välistest akustilistest või
mehaanilistest häiretest.
Märkus
Tagumise pakiraamisüsteemi
pikendamisel lülitub parkimisabi
välja.
Tahavaatekaamera
Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt sisse.
Tööpõhimõte
Kaamera on paigaldatud tagaluugi
käepidemele ja selle vaatenurk on
130°.

Sõitmine ja töörežiim161Kaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud ühemeetriste vahedega horisontaaljoontena, mis aitavad
määrata kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise parkimisabi tagumised andurid on
avastanud.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega, mis
manitseb sõiduki ümbrust
kontrollima.
Väljalülitamine Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui
tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.
Tahavaatekaamera käsitsi
väljalülitamiseks avage infonäidiku
sõiduki isikupärastamise menüü.
Valige soovitud seaded üksuses
Settings (Seaded) .
Sõiduki isikupärastamine 3 104.Juhtjoonte ja hoiatussümbolite
väljalülitamine
7-tolline värviline infonäidik: juhtjooni
ja hoiatussümboleid saab sisse või
välja lülitada ekraani alumises osas olevate puutenuppude abil.
8-tolline värviline infonäidik: juhtjooni
ja hoiatussümboleid saab sisse või
välja lülitada infoekraani seadete
menüüst.
Infoekraan 3 101.
Sõiduki isikupärastamine 3 104.
Tõrked
Veateated kuvatakse 9 abil
infoekraani ülemisel real.

162Sõitmine ja töörežiimTahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
● Esilääts on kaetud jää, lume, pori
või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
● Sõiduk veab haagist.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.
Liiklusmärgi abi
Tööpõhimõte Liiklusmärgi abisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidukeelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõppLiiklusmärgid
Järgmiste liikluspindade algus ja lõpp:
● linna piirkonnad (riigipõhine)
● kiirteed
● A-teed
● õuealadLisamärgid ● täiendavad liiklusmärkide vihjed
● haagise veo piirang
● traktori piirangud
● märja tee hoiatus
● jäätunud tee hoiatus
● suunanooled
Kiirusepiirangu märki kuvatakse juhi
infokeskuses uue kiirusepiirangu
märgi tuvastamiseni, kiirusepiirangu
lõpuni või märgi mõju aegumiseni.
Ekraanil on võimalikud mitme märgi
kombinatsioonid.

Sõitmine ja töörežiim163Hüüumärk raami sees näitab, et on
avastatud uus märk, mida süsteem ei
suuda tuvastada.
Süsteem töötab valgustingimustest
sõltuvalt jõudluskadudeta kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Kuva Hetkel tuvastatavate liiklusmärkideteave asub juhi infokeskuse
liiklusmärgiabi leheküljel.
Lisaks kuvatakse juhi infokeskuse
alumises osas praegune piirkiirus.
Lisateabega märgi korral kuvatakse
siin sümbol +.
Valige MENU abil ? ja valige
suunatulede hooval oleva
seadekettaga liiklusmärkide
tuvastamine 3 97.
Kui juhi infokeskuses on valitud muu
lehekülg ja seejärel valitakse uuesti
liiklusmärgiabi lehekülg, kuvatakse viimati tuvastatud liiklusmärk.
Hoiatuse funktsioon
Hoiatused saab liiklusmärgiabi
lehekülje seadistusmenüüs sisse või
välja lülitada.Kui see on aktiveeritud ja
liiklusmärkide tuvastamise lehekülge
hetkel ei kuvata, siis näidatakse juhi
infokeskuses uusi tuvastatud
kiiruspiirangu- ja
möödasõidukeelumärke
hüpikteadetena.

164Sõitmine ja töörežiim
Kui ekraanil kuvatakse
liiklusmärgiabi, vajutage
suunatulehooval SET/CLR.
Valige seaderatta abil Alerts ON
(Hoiatused sees) või Alerts OFF
(Hoiatused väljas) ja seejärel
vajutage nuppu SET/CLR.
Hüpikhoiatust kuvatakse juhi
infokeskuses umbes
kaheksa sekundit.
Süsteemi lähtestamine Liiklusmärkide mälu saab nullida
liiklusmärgiabi lehekülje seadete menüüs valides Reset (Lähtesta) ja
kinnitades valiku vajutades
suunatulede hooval SET/CLR.
Teise variandina võite lehekülje sisu
nullimiseks hoida kolm sekundit all
nuppu SET/CLR.
Kui nullimine õnnestub, kõlab
helisignaal ja ekraanil kuvatakse
järgmine "vaikesümbol", kuni
tuvastatakse järgmine liiklusmärk.
Teatud juhtudel nullib süsteem
liiklusmärgiabi automaatselt.
Liiklusmärkide nullimine
Hetkel kuvatava liiklusmärgi
nullimisel võib olla mitu põhjust.
Pärast nullimist kuvatakse juhi
infokeskuse ekraanil "vaikesümbol".

Sõitmine ja töörežiim165Liiklusmärkide nullimise põhjused:● Eelmääratud vahemaa läbimine või teatud aja möödumine (sõltubmärgi tüübist)
● Pöörde sooritamine
● Kiirus langeb alla 52 km/h (linnapiiri tuvastamine)
Tõrked
Liiklusmärgiabisüsteemi töös võib
esineda häireid, kui:
● Eesmise kaamera juures olev ala
esiklaasil on määrdunud või
kaetud (nt kleebisega).
● Liiklusmärgid on osaliselt või täielikult mustusega kaetud võihalvasti eristatavad.
● Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
● Liiklusmärgid on valesti paigaldatud või kahjustunud.
● Liiklusmärgid ei vasta liiklusmärkide Viini
konventsioonile (Wiener
Übereinkommen über
Straßenverkehrszeichen).Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid
teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
● suunatuled ei tööta
● piduripedaali ei rakendata
● gaasipedaali ei kasutata, ei toimu
kiirendust
● rooli ei kasutata
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.
Sisselülitamine

166Sõitmine ja töörežiimSõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada ). Nupu märgutuli
näitab, et süsteem on sisse lülitatud.
Kui märgutuli ) armatuurlaual on
roheline, on süsteem töövalmis.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 56 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab tahtmatu
reavahetuse, muutub märgutuli )
kollaseks ja vilgub. Samaaegselt
lülitub sisse helisignaal.
Väljalülitamine
Süsteemi inaktiveerimiseks tuleb
vajutada ), misjärel nupus olev
märgutuli kustub.
Süsteem ei tööta kiirustel alla
56 km/h.
Tõrked
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
● esiklaas ei ole puhas● ilmastikuolud on halvad: tugev vihm, lumesadu, otsene
päikesekiirgus või varjud
Kui rajatähistust ei leita, ei saa
süsteem toimida.Kütus
Bensiinimootori kütus Kasutage ainult Euroopa standardile
EN 228 või E DIN 51626-1 vastavat
või samaväärset pliivaba kütust.
Kütuses võib kasutada kuni 10%
etanooli (nimetus E10).
Kasutada tuleb soovitatud
oktaaniarvuga kütust. Väiksem
oktaanarv võib vähendada mootori
võimsust ja pöördemomenti ning
suurendab vähesel määral
kütusekulu.Ettevaatust
Ärge kasutage kütuseid ega kütuselisandeid, mis sisaldavad
metalliühendeid, nt mangaanil
põhinevaid lisandeid. See võib
mootorit kahjustada.

Sõitmine ja töörežiim167Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 228 ega E DIN 51626-1 ega
sarnastele nõuetele, võib
põhjustada sadet või mootori
kahjustust.
Ettevaatust
Lubatust madalama oktaanarvuga
kütuse kasutamine võib
põhjustada kontrollimatut põlemist ja kahjustada mootorit.
Mootoripõhised nõuded kütuse
oktaanarvu kohta on esitatud mootori andmete ülevaates 3 225.
Kütusepaagi kaanel olev riigipõhine silt võib nõude alistada.
Diiselmootori kütus Kasutada tohib ainult standardile
EN 590 vastavat diislikütust.
Euroopa Liidu välistes riikides
kasutage eurodiislikütust
väävlikontsentratsiooniga alla 50 miljondiku.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust.
Ärge kasutage laevade diisliõlisid,
kütteõlisid, Aquazole'i ega muid
diislikütuse ja vee emulsioone.
Diislikütust ei tohi segada
bensiinimootori kütustega.
Kütus vedelgaasigasõitmiseks
Vedelgaasi nimetuseks on LPG
(Liquefied Petroleum Gas, veeldatud
naftagaas) või siis prantsuse keeles
GPL (Gaz de Pétrole Liquéfié).
LPG-d tuntakse ka Autogasi nime all.
LPG koosneb peamiselt propaanist ja
butaanist. Oktaaniarv jääb
vahemikku 105 ja 115, olenevalt
butaani sisaldusest. LPG-d hoitakse
vedelal kujul viie kuni kümne baarise
rõhu all.
Keemispunkt sõltub rõhust ja
segamisvahekorrast. Välisõhu rõhu
korral asub see -42 °C (puhas
propaan) ja -0,5 °C (puhas butaan)
juures.Ettevaatust
Süsteem töötab umbes -8 °C kuni
100 °C õhutemperatuuri juures.
LPG-süsteemi täielikku
funktsionaalsust on võimalik tagada vaid siis, kui kasutatakse vedelgaasi,
mis vastab standardi DIN EN 589
minimaalsetele nõuetele.
Kütuse valimise nupp

168Sõitmine ja töörežiimLPG vajutamine lülitab bensiini ja
vedelgaasi kasutamise vahel ümber
kohe, kui vajalikud parameetrid
(jahutusvedeliku temperatuur, gaasi
temperatuur ja minimaalne
mootorikiirus) on täidetud. Nõutud
määrad täidetakse tavaliselt pärast
umbes 60 sekundi möödumist
(olenevalt välistemperatuurist) ja
pärast gaasipedaali esmakordset
tugevat allavajutamist.
Olekumärgutuli näitab kehtivat
töörežiimi.Märgutuli ei
põle:bensiini kasutamineMärgutuli vilgub:tingimuste
kontrollimine
kütusesüsteemi
üleminekuks
vedelgaasi
kasutamisele.
Põleb, kui
tingimused on
täidetud.Märgutuli põleb:vedelgaasi
kasutamineMärgutuli vilgub
viis korda ja
kustub:vedelgaasi paak on
tühi või
vedelgaasisüsteemi
rike. Juhi
infokeskuses
kuvatakse teade.
Kui kütusepaak on tühi, mootor ei
käivitu.
Valitud kütuserežiim salvestatakse ja
aktiveeritakse uuesti järgmise
käivitustsükli ajal, kui tingimused
seda lubavad.
Niipea kui vedelgaasi paak on tühi,
lülitatub automaatselt sisse bensiini kasutamine, kuni süüde välja
lülitatakse.
Bensiinikütuse ja gaasikütuse
automaatsel ümberlülitamisel võite
märgata hetkelist viivitust mootori
veojõus.
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule Y süttimiseni ja seejärel
tankida. See aitab bensiinitoite korral
kütusekvaliteeti ja süsteemi toimimist säilitada.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
Rikked ja parandusmeetmed
Juhul kui gaasirežiim ei ole võimalik, kontrollige järgnevat:
● Kas on olemas piisavalt vedelgaasi?
● Kas käivitamiseks on piisavalt kütust?
Ekstreemsete temperatuuride ning
gaasi koostise koostoime tõttu võib
kuluda natukene rohkem aega, enne
kui süsteem bensiinirežiimilt
gaasirežiimile lülitub.
Kui miinimumnõuded ei ole täidetud,
võib süsteem ekstreemsetes
olukordades samuti tagasi
bensiinirežiimile lülituda. Kui
tingimused lubavad, võib olla võimalik
vedelgaasi kasutamisele käsitsi
tagasi lülitada.
Kõikide muude tõrgete korral
pöörduge abi saamiseks
hooldustöökotta.
