OPEL MOKKA X 2017 Omaniku käsiraamat (in Estonian)

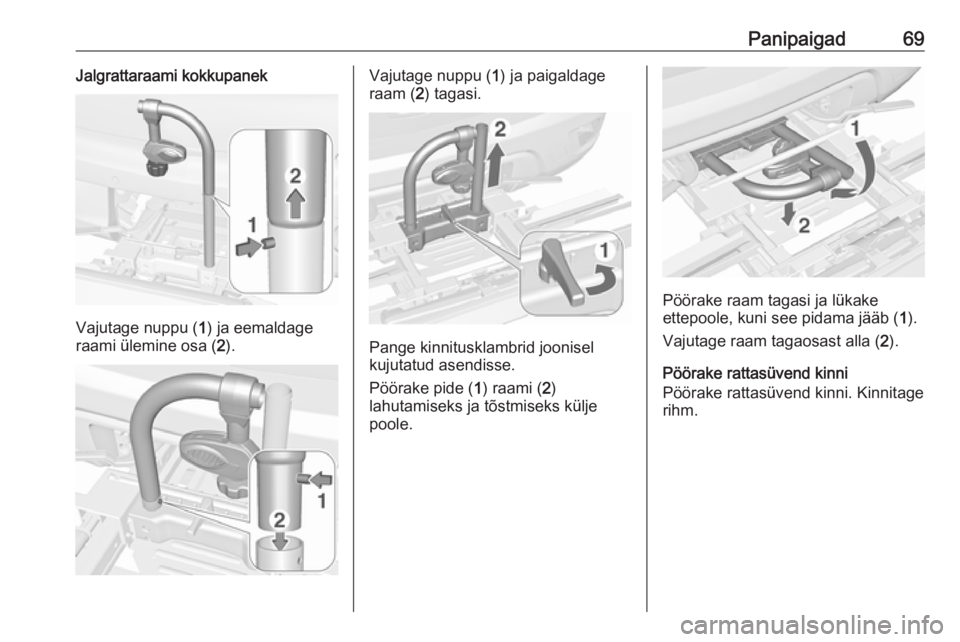

Panipaigad69Jalgrattaraami kokkupanek
Vajutage nuppu (1) ja eemaldage
raami ülemine osa ( 2).
Vajutage nuppu ( 1) ja paigaldage
raam ( 2) tagasi.
Pange kinnitusklambrid joonisel
kujutatud asendisse.
Pöörake pide ( 1) raami ( 2)
lahutamiseks ja tõstmiseks külje
poole.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb ( 1).
Vajutage raam tagaosast alla ( 2).
Pöörake rattasüvend kinni
Pöörake rattasüvend kinni. Kinnitage rihm.

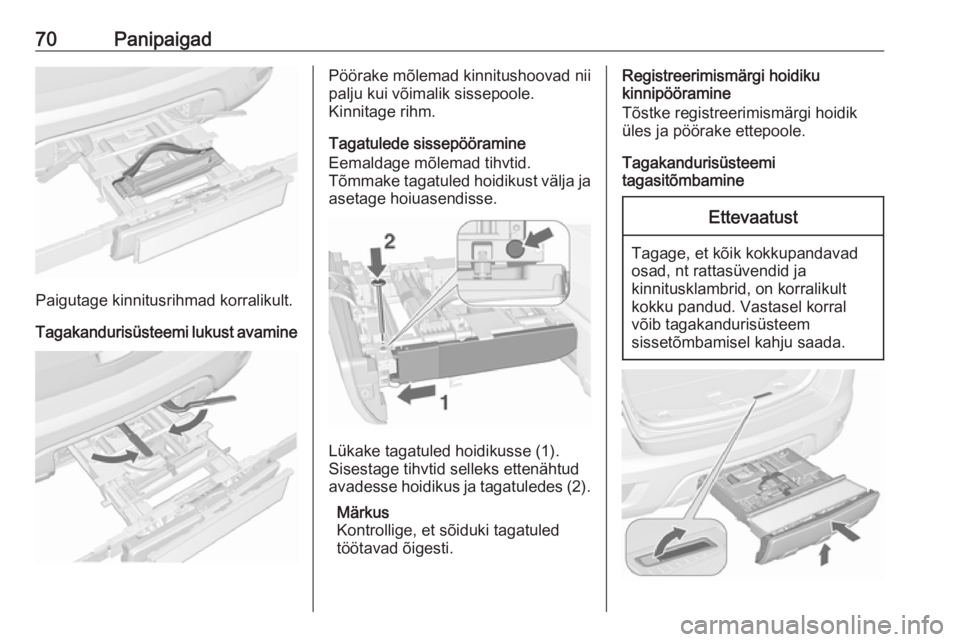

70Panipaigad
Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Kinnitage rihm.
Tagatulede sissepööramine
Eemaldage mõlemad tihvtid.
Tõmmake tagatuled hoidikust välja ja
asetage hoiuasendisse.
Lükake tagatuled hoidikusse (1).
Sisestage tihvtid selleks ettenähtud
avadesse hoidikus ja tagatuledes (2).
Märkus
Kontrollige, et sõiduki tagatuled
töötavad õigesti.
Registreerimismärgi hoidiku
kinnipööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Tagage, et kõik kokkupandavad
osad, nt rattasüvendid ja
kinnitusklambrid, on korralikult
kokku pandud. Vastasel korral
võib tagakandurisüsteem
sissetõmbamisel kahju saada.

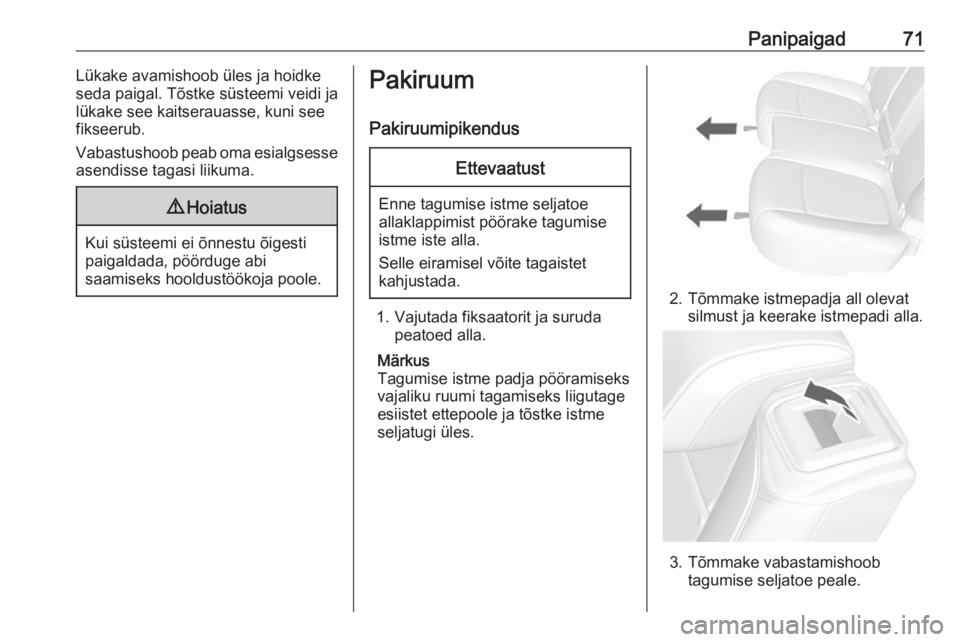

Panipaigad71Lükake avamishoob üles ja hoidke
seda paigal. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse
asendisse tagasi liikuma.9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, pöörduge abi
saamiseks hooldustöökoja poole.
Pakiruum
PakiruumipikendusEttevaatust
Enne tagumise istme seljatoe allaklappimist pöörake tagumise
istme iste alla.
Selle eiramisel võite tagaistet
kahjustada.
1. Vajutada fiksaatorit ja suruda peatoed alla.
Märkus
Tagumise istme padja pööramiseks
vajaliku ruumi tagamiseks liigutage
esiistet ettepoole ja tõstke istme
seljatugi üles.
2. Tõmmake istmepadja all olevat silmust ja keerake istmepadi alla.
3. Tõmmake vabastamishoob tagumise seljatoe peale.

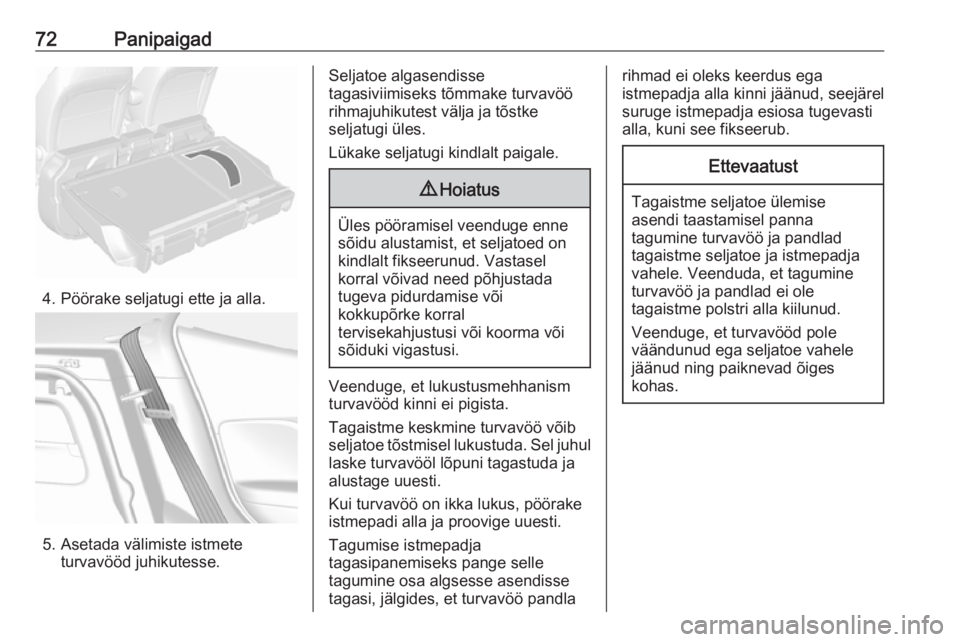

72Panipaigad
4. Pöörake seljatugi ette ja alla.
5. Asetada välimiste istmeteturvavööd juhikutesse.
Seljatoe algasendisse
tagasiviimiseks tõmmake turvavöö
rihmajuhikutest välja ja tõstke
seljatugi üles.
Lükake seljatugi kindlalt paigale.9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Veenduge, et lukustusmehhanism
turvavööd kinni ei pigista.
Tagaistme keskmine turvavöö võib
seljatoe tõstmisel lukustuda. Sel juhul
laske turvavööl lõpuni tagastuda ja
alustage uuesti.
Kui turvavöö on ikka lukus, pöörake
istmepadi alla ja proovige uuesti.
Tagumise istmepadja
tagasipanemiseks pange selle
tagumine osa algsesse asendisse
tagasi, jälgides, et turvavöö pandla
rihmad ei oleks keerdus ega
istmepadja alla kinni jäänud, seejärel
suruge istmepadja esiosa tugevasti
alla, kuni see fikseerub.Ettevaatust
Tagaistme seljatoe ülemise asendi taastamisel panna
tagumine turvavöö ja pandlad
tagaistme seljatoe ja istmepadja
vahele. Veenduda, et tagumine
turvavöö ja pandlad ei ole
tagaistme polstri alla kiilunud.
Veenduge, et turvavööd pole
väändunud ega seljatoe vahele
jäänud ning paiknevad õiges
kohas.

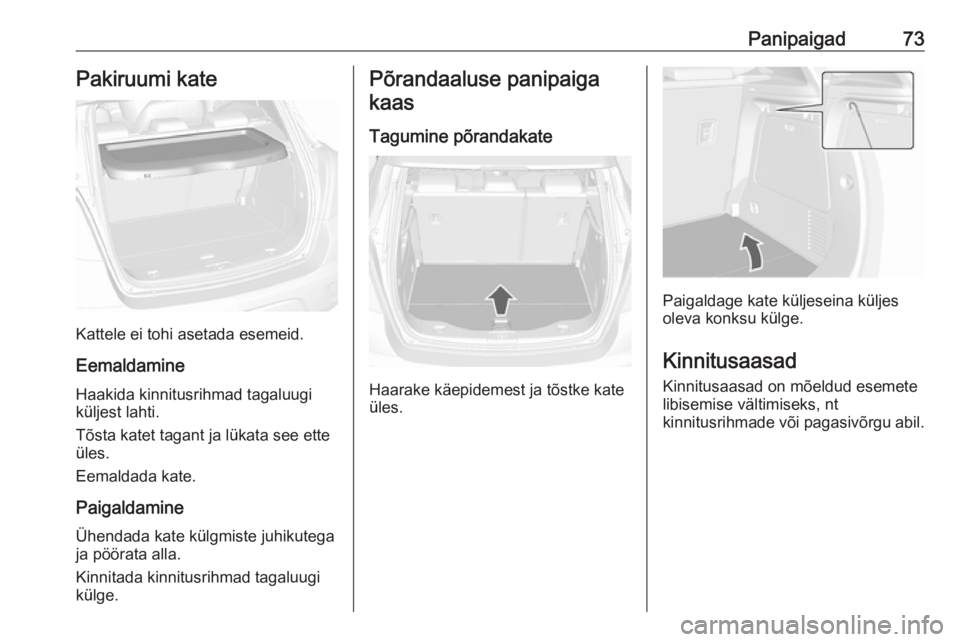

Panipaigad73Pakiruumi kate
Kattele ei tohi asetada esemeid.
Eemaldamine Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta katet tagant ja lükata see ette
üles.
Eemaldada kate.
Paigaldamine Ühendada kate külgmiste juhikutega
ja pöörata alla.
Kinnitada kinnitusrihmad tagaluugi
külge.
Põrandaaluse panipaiga
kaas
Tagumine põrandakate
Haarake käepidemest ja tõstke kate
üles.
Paigaldage kate küljeseina küljes
oleva konksu külge.
Kinnitusaasad Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.

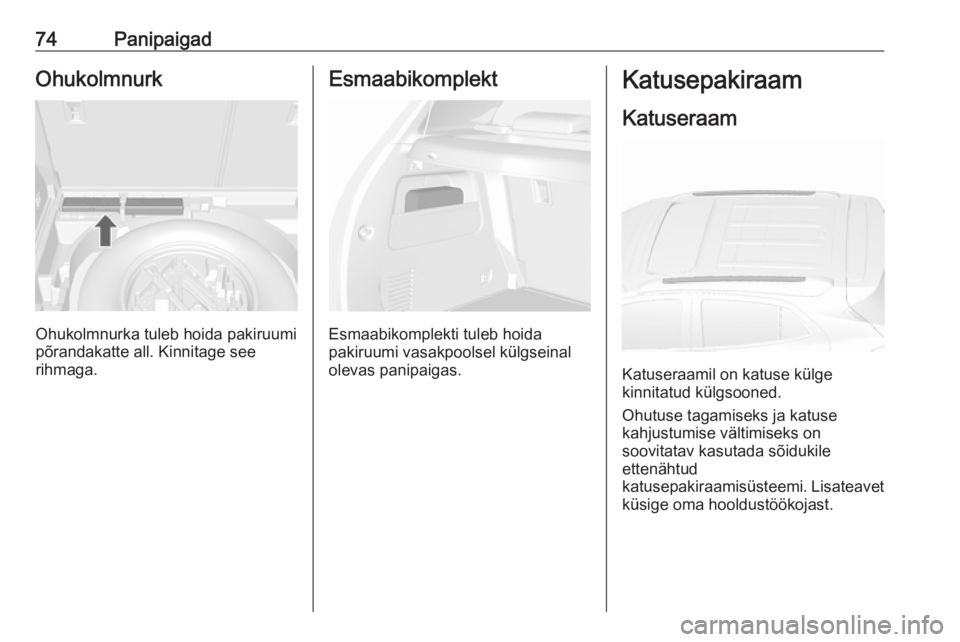

74PanipaigadOhukolmnurk
Ohukolmnurka tuleb hoida pakiruumi
põrandakatte all. Kinnitage see
rihmaga.
Esmaabikomplekt
Esmaabikomplekti tuleb hoida
pakiruumi vasakpoolsel külgseinal
olevas panipaigas.
Katusepakiraam
Katuseraam
Katuseraamil on katuse külge
kinnitatud külgsooned.
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige oma hooldustöökojast.

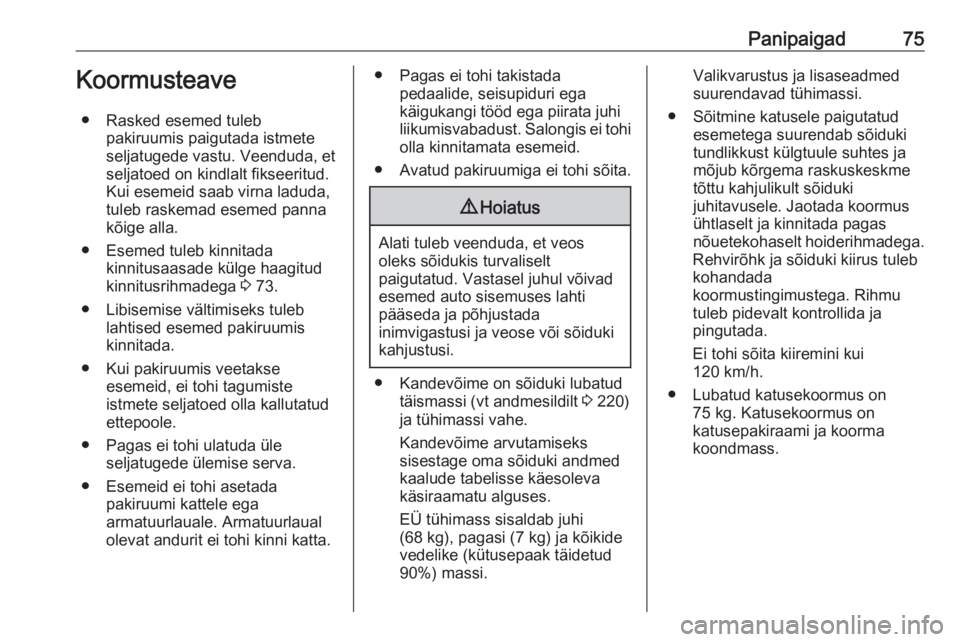

Panipaigad75Koormusteave● Rasked esemed tuleb pakiruumis paigutada istmete
seljatugede vastu. Veenduda, et
seljatoed on kindlalt fikseeritud.
Kui esemeid saab virna laduda,
tuleb raskemad esemed panna kõige alla.
● Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 73.
● Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
● Kui pakiruumis veetakse esemeid, ei tohi tagumiste
istmete seljatoed olla kallutatud
ettepoole.
● Pagas ei tohi ulatuda üle seljatugede ülemise serva.
● Esemeid ei tohi asetada pakiruumi kattele ega
armatuurlauale. Armatuurlaual
olevat andurit ei tohi kinni katta.● Pagas ei tohi takistada pedaalide, seisupiduri ega
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 220)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide
vedelike (kütusepaak täidetud
90%) massi.
Valikvarustus ja lisaseadmed suurendavad tühimassi.
● Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega.
Rehvirõhk ja sõiduki kiirus tuleb
kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
● Lubatud katusekoormus on 75 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.

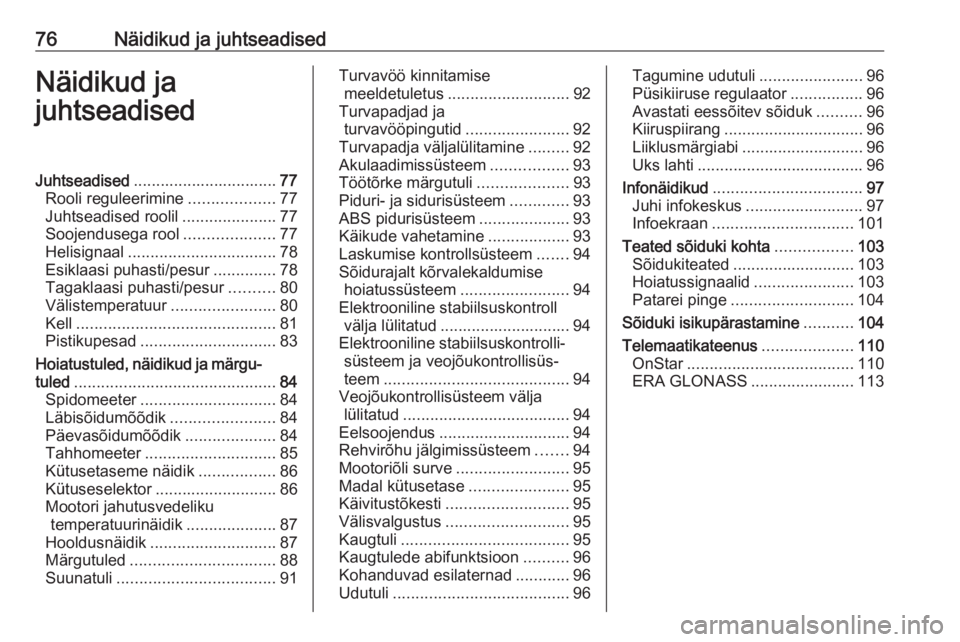

76Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 77
Rooli reguleerimine ...................77
Juhtseadised roolil .....................77
Soojendusega rool ....................77
Helisignaal ................................. 78
Esiklaasi puhasti/pesur ..............78
Tagaklaasi puhasti/pesur ..........80
Välistemperatuur .......................80
Kell ............................................ 81
Pistikupesad .............................. 83
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 84
Spidomeeter .............................. 84
Läbisõidumõõdik .......................84
Päevasõidumõõdik ....................84
Tahhomeeter ............................. 85
Kütusetaseme näidik .................86
Kütuseselektor ........................... 86
Mootori jahutusvedeliku temperatuurinäidik ....................87
Hooldusnäidik ............................ 87
Märgutuled ................................ 88
Suunatuli ................................... 91Turvavöö kinnitamise
meeldetuletus ........................... 92
Turvapadjad ja turvavööpingutid .......................92
Turvapadja väljalülitamine .........92
Akulaadimissüsteem .................93
Töötõrke märgutuli ....................93
Piduri- ja sidurisüsteem .............93
ABS pidurisüsteem ....................93
Käikude vahetamine ..................93
Laskumise kontrollsüsteem .......94
Sõidurajalt kõrvalekaldumise hoiatussüsteem ........................94
Elektrooniline stabiilsuskontroll välja lülitatud ............................. 94
Elektrooniline stabiilsuskontrolli‐ süsteem ja veojõukontrollisüs‐
teem ......................................... 94
Veojõukontrollisüsteem välja lülitatud ..................................... 94
Eelsoojendus ............................. 94
Rehvirõhu jälgimissüsteem .......94
Mootoriõli surve ......................... 95
Madal kütusetase ......................95
Käivitustõkesti ........................... 95
Välisvalgustus ........................... 95
Kaugtuli ..................................... 95
Kaugtulede abifunktsioon ..........96
Kohanduvad esilaternad ............96
Udutuli ....................................... 96Tagumine udutuli.......................96
Püsikiiruse regulaator ................96
Avastati eessõitev sõiduk ..........96
Kiiruspiirang ............................... 96
Liiklusmärgiabi ........................... 96
Uks lahti ..................................... 96
Infonäidikud ................................. 97
Juhi infokeskus .......................... 97
Infoekraan ............................... 101
Teated sõiduki kohta .................103
Sõidukiteated ........................... 103
Hoiatussignaalid ......................103
Patarei pinge ........................... 104
Sõiduki isikupärastamine ...........104
Telemaatikateenus ....................110
OnStar ..................................... 110
ERA GLONASS .......................113

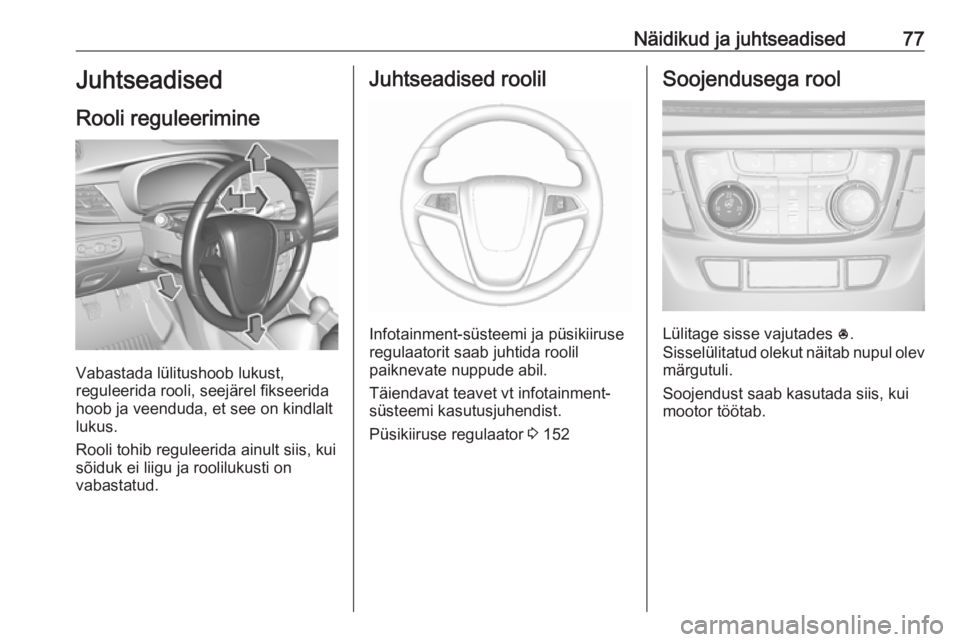

Näidikud ja juhtseadised77Juhtseadised
Rooli reguleerimine
Vabastada lülitushoob lukust,
reguleerida rooli, seejärel fikseerida
hoob ja veenduda, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Infotainment-süsteemi ja püsikiiruse
regulaatorit saab juhtida roolil
paiknevate nuppude abil.
Täiendavat teavet vt infotainment-
süsteemi kasutusjuhendist.
Püsikiiruse regulaator 3 152
Soojendusega rool
Lülitage sisse vajutades *.
Sisselülitatud olekut näitab nupul olev märgutuli.
Soojendust saab kasutada siis, kui
mootor töötab.

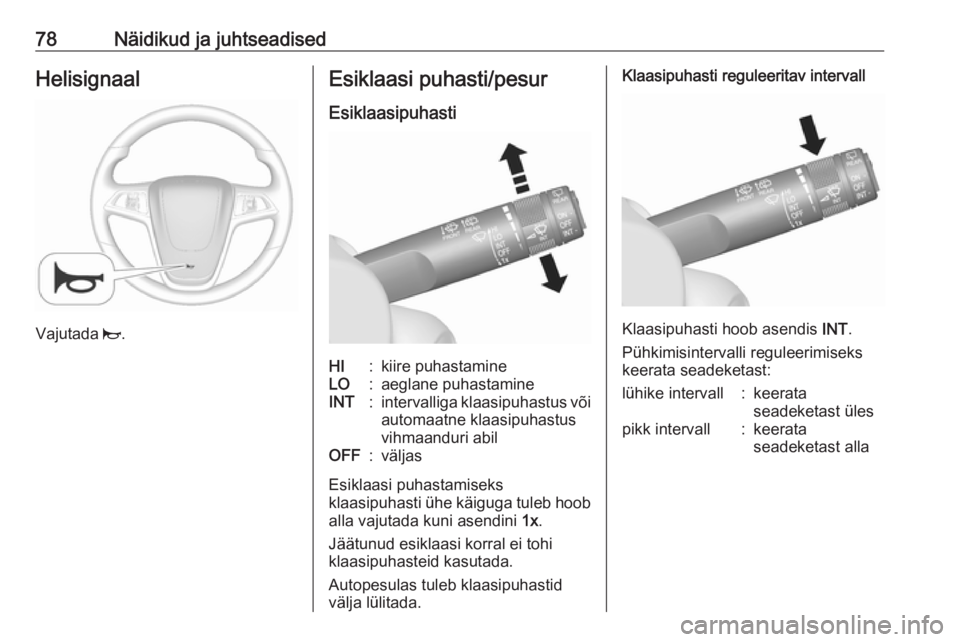

78Näidikud ja juhtseadisedHelisignaal
Vajutada j.
Esiklaasi puhasti/pesur
EsiklaasipuhastiHI:kiire puhastamineLO:aeglane puhastamineINT:intervalliga klaasipuhastus võiautomaatne klaasipuhastus
vihmaanduri abilOFF:väljas
Esiklaasi puhastamiseks
klaasipuhasti ühe käiguga tuleb hoob
alla vajutada kuni asendini 1x.
Jäätunud esiklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Klaasipuhasti reguleeritav intervall
Klaasipuhasti hoob asendis INT.
Pühkimisintervalli reguleerimiseks keerata seadeketast:
lühike intervall:keerata
seadeketast ülespikk intervall:keerata
seadeketast alla
