Automobilio priežiūra199Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Ką tik paminėtoje dėžutėje yra keli pagrindiniai teigiamo akumuliatoriaus
gnybto saugikliai. Jei reikia,
pakeiskite juos dirbtuvėse.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Pastaba
Ne visi saugiklių dėžutės aprašymai
šiame vadove gali būti taikomi jūsų
automobiliui.
Tikrindami saugiklių dėžutę,
vadovaukitės saugiklių dėžutės
lipduku.Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite saugiklių trauktuvą ant
atitinkamo tipo saugiklio (iš viršaus ar šono) ir ištraukite saugiklį.
Saugiklių dėžutė variklio skyriuje
Saugiklių dėžė yra variklio skyriuje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.Minisaugikliai

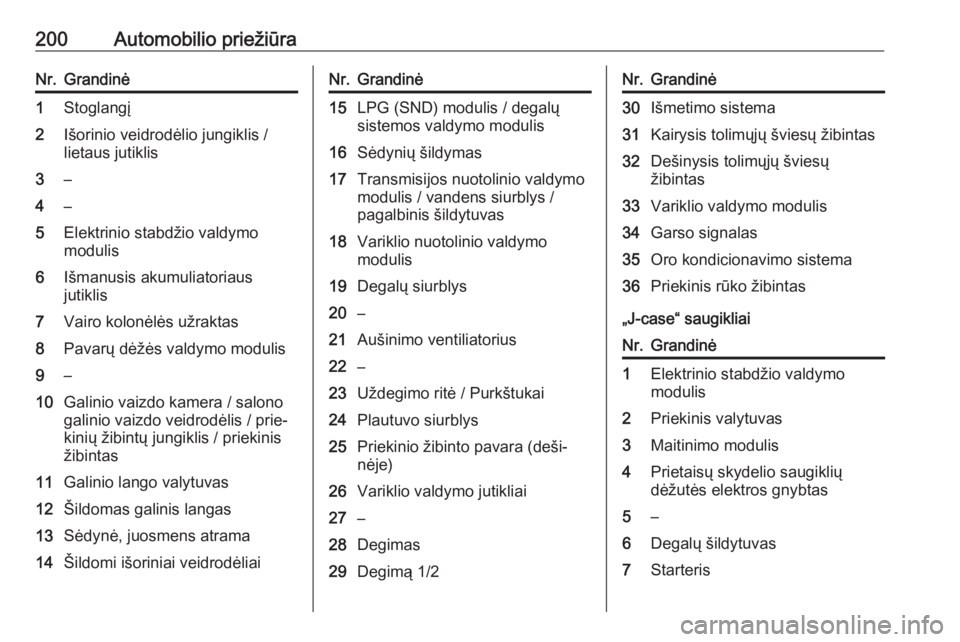

200Automobilio priežiūraNr.Grandinė1Stoglangį2Išorinio veidrodėlio jungiklis /
lietaus jutiklis3–4–5Elektrinio stabdžio valdymo
modulis6Išmanusis akumuliatoriaus
jutiklis7Vairo kolonėlės užraktas8Pavarų dėžės valdymo modulis9–10Galinio vaizdo kamera / salono
galinio vaizdo veidrodėlis / prie‐
kinių žibintų jungiklis / priekinis
žibintas11Galinio lango valytuvas12Šildomas galinis langas13Sėdynė, juosmens atrama14Šildomi išoriniai veidrodėliaiNr.Grandinė15LPG (SND) modulis / degalų
sistemos valdymo modulis16Sėdynių šildymas17Transmisijos nuotolinio valdymo
modulis / vandens siurblys /
pagalbinis šildytuvas18Variklio nuotolinio valdymo
modulis19Degalų siurblys20–21Aušinimo ventiliatorius22–23Uždegimo ritė / Purkštukai24Plautuvo siurblys25Priekinio žibinto pavara (deši‐
nėje)26Variklio valdymo jutikliai27–28Degimas29Degimą 1/2Nr.Grandinė30Išmetimo sistema31Kairysis tolimųjų šviesų žibintas32Dešinysis tolimųjų šviesų
žibintas33Variklio valdymo modulis34Garso signalas35Oro kondicionavimo sistema36Priekinis rūko žibintas
„J-case“ saugikliai
Nr.Grandinė1Elektrinio stabdžio valdymo modulis2Priekinis valytuvas3Maitinimo modulis4Prietaisų skydelio saugiklių
dėžutės elektros gnybtas5–6Degalų šildytuvas7Starteris

Automobilio priežiūra201Nr.Grandinė8Aušinimo ventiliatorius9Aušinimo ventiliatorius10Variklio valdymo modulis / kaiti‐
nimo žvakė11Starteris
Saugiklių dėžutė prietaisų
skydelyje
Vidinis saugiklių blokas yra vairuotojo
pusėje, po prietaisų skydeliu.
Kad pasiektumėte saugiklius,
ištraukite daiktadėžę.
Norėdami išimti daiktadėžę, ją
atidarykite ir ištraukite.
Minisaugikliai
Nr.Grandinė1Kėbulo valdymo modulis2Kėbulo valdymo modulis3Kėbulo valdymo modulis4Kėbulo valdymo modulis5Kėbulo valdymo modulis6Kėbulo valdymo modulis7Kėbulo valdymo modulis8Kėbulo valdymo modulis9Užvedimo spynelė10Saugos diagnostikos modulis11Duomenų ryšio jungtis12Klimato kontrolė13Bagažinės durys14Centrinis tinklų sietuvo modulis15Įspėjimas apie eismo juostos
nesilaikymą / salono veidrodėlis16Prisitaikantys priekiniai žibintai17Vairo kolonėlės užraktas

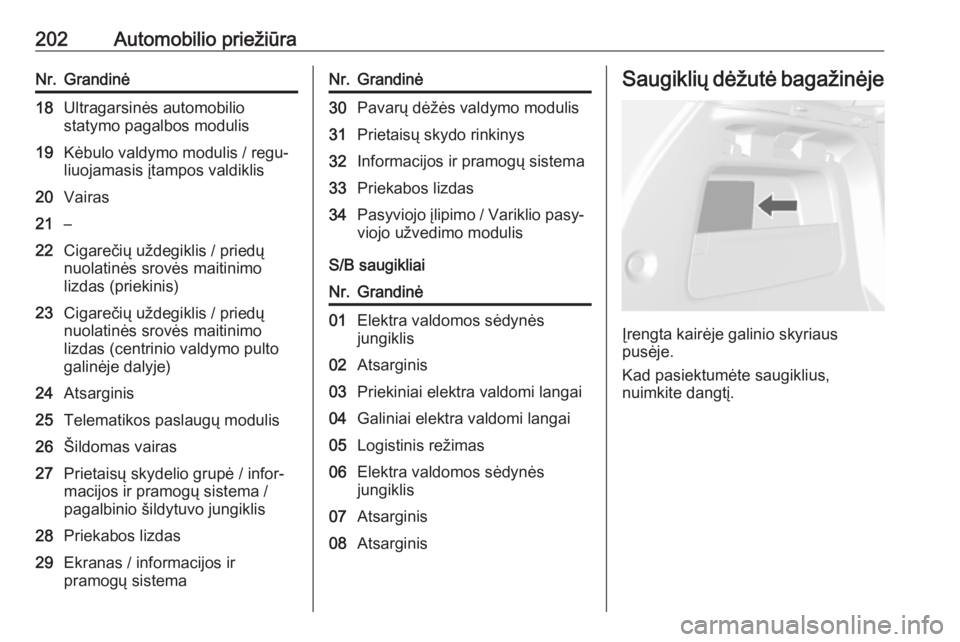

202Automobilio priežiūraNr.Grandinė18Ultragarsinės automobilio
statymo pagalbos modulis19Kėbulo valdymo modulis / regu‐
liuojamasis įtampos valdiklis20Vairas21–22Cigarečių uždegiklis / priedų
nuolatinės srovės maitinimo
lizdas (priekinis)23Cigarečių uždegiklis / priedų
nuolatinės srovės maitinimo
lizdas (centrinio valdymo pulto
galinėje dalyje)24Atsarginis25Telematikos paslaugų modulis26Šildomas vairas27Prietaisų skydelio grupė / infor‐
macijos ir pramogų sistema /
pagalbinio šildytuvo jungiklis28Priekabos lizdas29Ekranas / informacijos ir
pramogų sistemaNr.Grandinė30Pavarų dėžės valdymo modulis31Prietaisų skydo rinkinys32Informacijos ir pramogų sistema33Priekabos lizdas34Pasyviojo įlipimo / Variklio pasy‐ viojo užvedimo modulis
S/B saugikliai
Nr.Grandinė01Elektra valdomos sėdynės
jungiklis02Atsarginis03Priekiniai elektra valdomi langai04Galiniai elektra valdomi langai05Logistinis režimas06Elektra valdomos sėdynės
jungiklis07Atsarginis08AtsarginisSaugiklių dėžutė bagažinėje
Įrengta kairėje galinio skyriaus
pusėje.
Kad pasiektumėte saugiklius,
nuimkite dangtį.

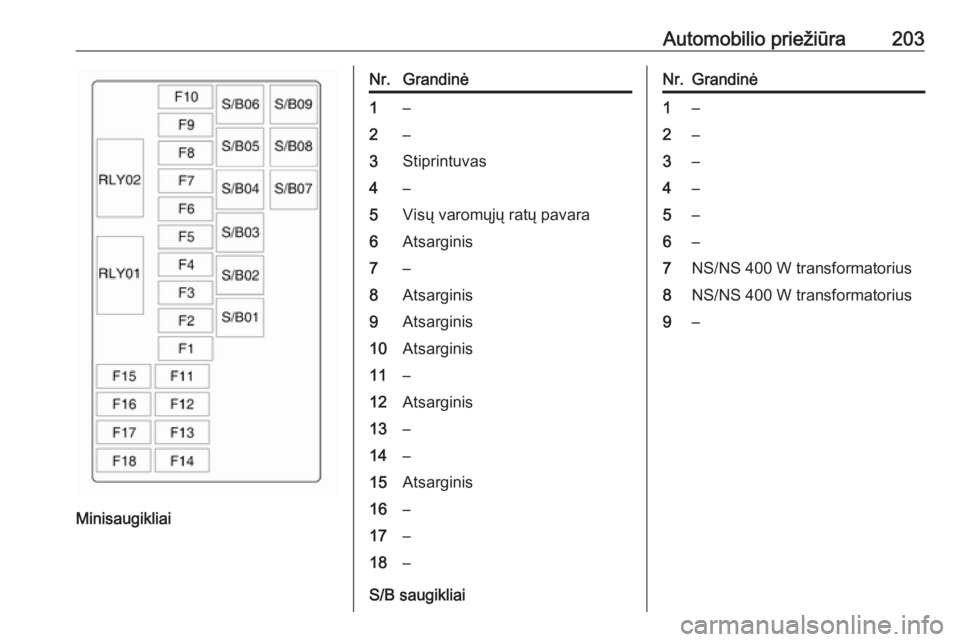

Automobilio priežiūra203
Minisaugikliai
Nr.Grandinė1–2–3Stiprintuvas4–5Visų varomųjų ratų pavara6Atsarginis7–8Atsarginis9Atsarginis10Atsarginis11–12Atsarginis13–14–15Atsarginis16–17–18–
S/B saugikliai
Nr.Grandinė1–2–3–4–5–6–7NS/NS 400 W transformatorius8NS/NS 400 W transformatorius9–

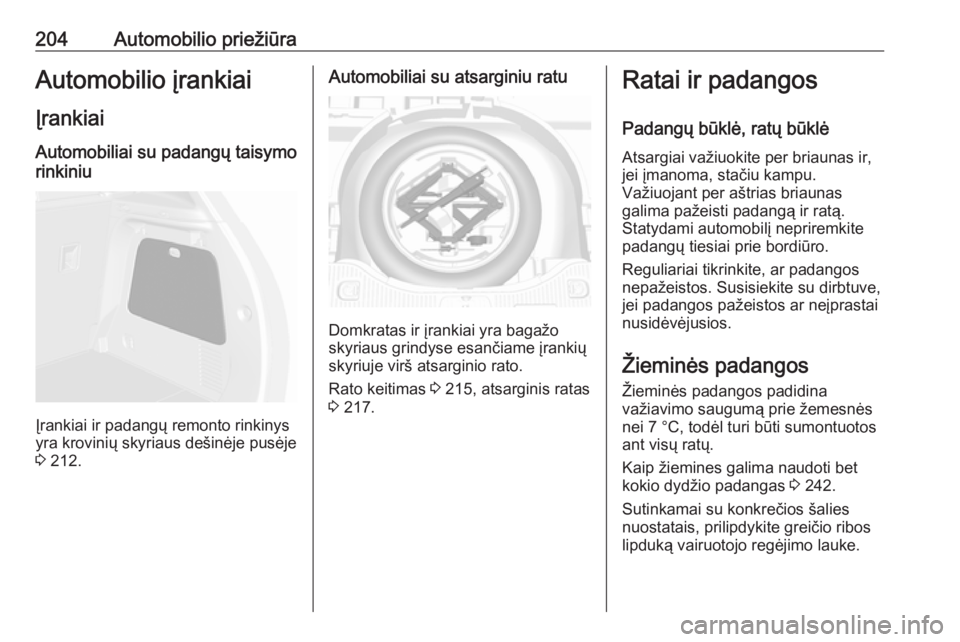

204Automobilio priežiūraAutomobilio įrankiai
Įrankiai
Automobiliai su padangų taisymo
rinkiniu
Įrankiai ir padangų remonto rinkinys
yra krovinių skyriaus dešinėje pusėje
3 212.
Automobiliai su atsarginiu ratu
Domkratas ir įrankiai yra bagažo
skyriaus grindyse esančiame įrankių
skyriuje virš atsarginio rato.
Rato keitimas 3 215, atsarginis ratas
3 217.
Ratai ir padangos
Padangų būklė, ratų būklė Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.
Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 242.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.

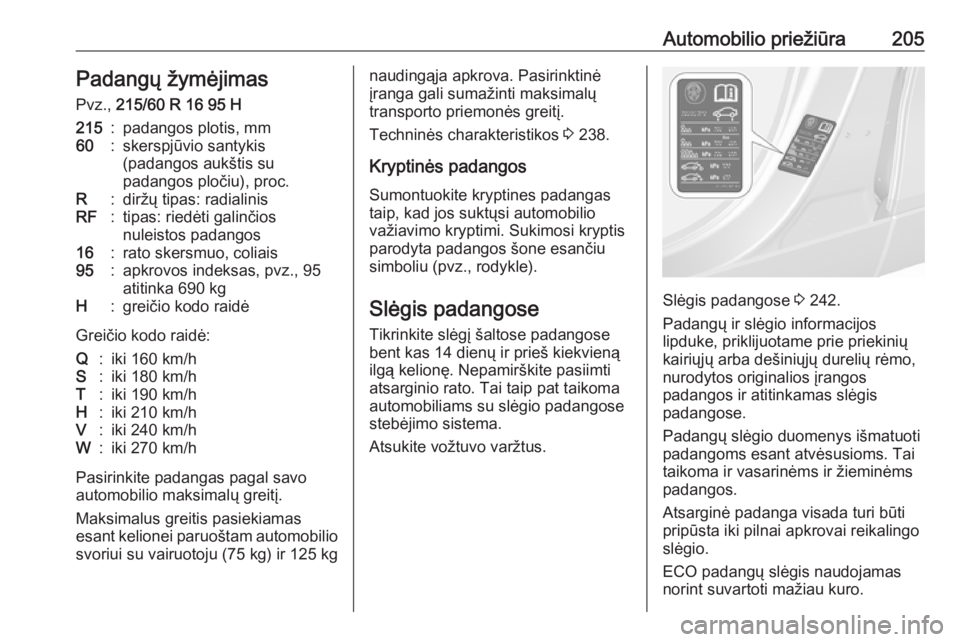

Automobilio priežiūra205Padangų žymėjimas
Pvz., 215/60 R 16 95 H215:padangos plotis, mm60:skerspjūvio santykis
(padangos aukštis su
padangos pločiu), proc.R:diržų tipas: radialinisRF:tipas: riedėti galinčios
nuleistos padangos16:rato skersmuo, coliais95:apkrovos indeksas, pvz., 95
atitinka 690 kgH:greičio kodo raidė
Greičio kodo raidė:
Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio svoriui su vairuotoju (75 kg) ir 125 kg
naudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 238.
Kryptinės padangos
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis
parodyta padangos šone esančiu
simboliu (pvz., rodykle).
Slėgis padangose Tikrinkite slėgį šaltose padangose
bent kas 14 dienų ir prieš kiekvieną
ilgą kelionę. Nepamirškite pasiimti
atsarginio rato. Tai taip pat taikoma
automobiliams su slėgio padangose
stebėjimo sistema.
Atsukite vožtuvo varžtus.
Slėgis padangose 3 242.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie priekinių
kairiųjų arba dešiniųjų durelių rėmo,
nurodytos originalios įrangos
padangos ir atitinkamas slėgis
padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.

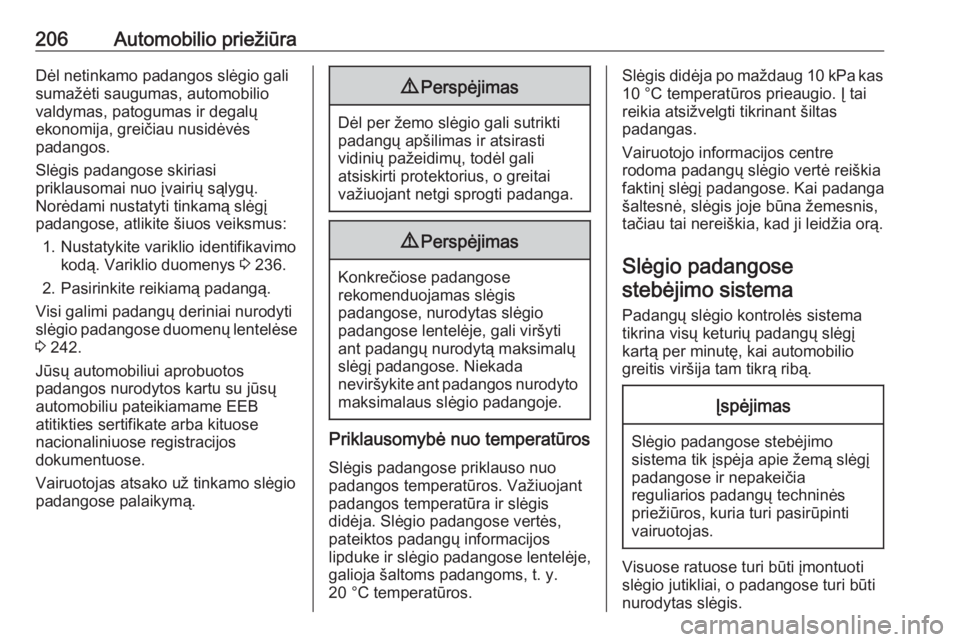

206Automobilio priežiūraDėl netinkamo padangos slėgio gali
sumažėti saugumas, automobilio
valdymas, patogumas ir degalų
ekonomija, greičiau nusidėvės
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 236.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse 3 242.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų
automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
9 Perspėjimas
Konkrečiose padangose
rekomenduojamas slėgis
padangose, nurodytas slėgio
padangose lentelėje, gali viršyti
ant padangų nurodytą maksimalų
slėgį padangose. Niekada
neviršykite ant padangos nurodyto maksimalaus slėgio padangoje.
Priklausomybė nuo temperatūros
Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant
padangos temperatūra ir slėgis
didėja. Slėgio padangose vertės, pateiktos padangų informacijos
lipduke ir slėgio padangose lentelėje,
galioja šaltoms padangoms, t. y.
20 °C temperatūros.
Slėgis didėja po maždaug 10 kPa kas 10 °C temperatūros prieaugio. Į tai
reikia atsižvelgti tikrinant šiltas
padangas.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
faktinį slėgį padangose. Kai padanga
šaltesnė, slėgis joje būna žemesnis,
tačiau tai nereiškia, kad ji leidžia orą.
Slėgio padangosestebėjimo sistema
Padangų slėgio kontrolės sistema
tikrina visų keturių padangų slėgį
kartą per minutę, kai automobilio
greitis viršija tam tikrą ribą.Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.

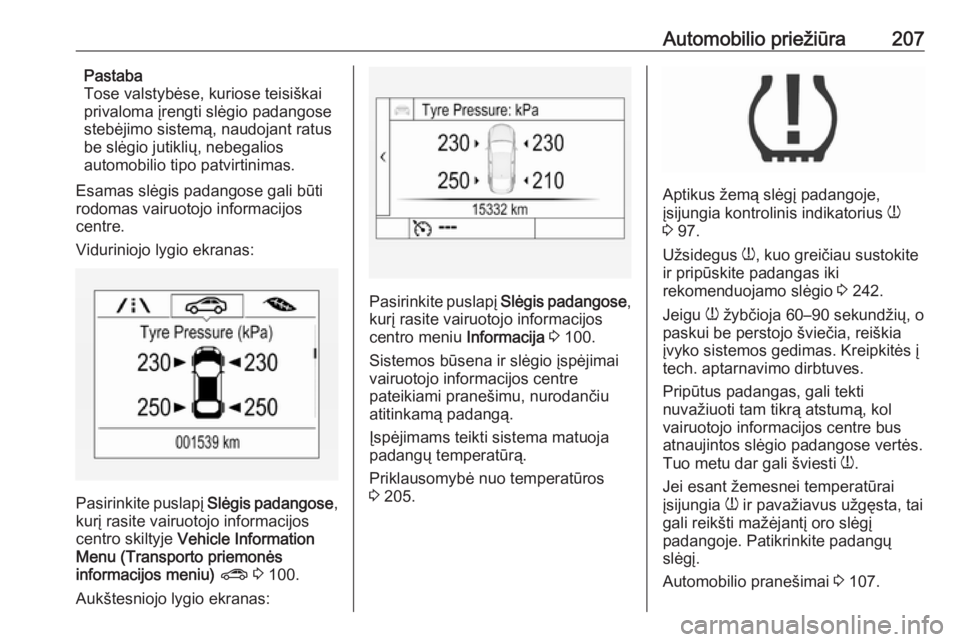

Automobilio priežiūra207Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas slėgis padangose gali būti
rodomas vairuotojo informacijos
centre.
Viduriniojo lygio ekranas:
Pasirinkite puslapį Slėgis padangose,
kurį rasite vairuotojo informacijos centro skiltyje Vehicle Information
Menu (Transporto priemonės
informacijos meniu) ? 3 100.
Aukštesniojo lygio ekranas:
Pasirinkite puslapį Slėgis padangose,
kurį rasite vairuotojo informacijos
centro meniu Informacija 3 100.
Sistemos būsena ir slėgio įspėjimai
vairuotojo informacijos centre
pateikiami pranešimu, nurodančiu
atitinkamą padangą.
Įspėjimams teikti sistema matuoja
padangų temperatūrą.
Priklausomybė nuo temperatūros
3 205.
Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 97.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 242.
Jeigu w žybčioja 60–90 sekundžių, o
paskui be perstojo šviečia, reiškia
įvyko sistemos gedimas. Kreipkitės į
tech. aptarnavimo dirbtuves.
Pripūtus padangas, gali tekti
nuvažiuoti tam tikrą atstumą, kol
vairuotojo informacijos centre bus
atnaujintos slėgio padangose vertės.
Tuo metu dar gali šviesti w.
Jei esant žemesnei temperatūrai
įsijungia w ir pavažiavus užgęsta, tai
gali reikšti mažėjantį oro slėgį
padangoje. Patikrinkite padangų
slėgį.
Automobilio pranešimai 3 107.

208Automobilio priežiūraJei reikia sumažinti arba padidinti
padangų slėgį, išjunkite uždegimą.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies w.
Atsarginis ratas ar laikinas atsarginis
ratas neturi sumontuotų slėgio jutiklių.
Šioms padangoms padangų slėgio
stebėjimo sistema neveikia. Dega
kontrolinis indikatorius w. Sistema
veikia kitoms trims padangoms.
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintus remonto komplektus.
Naudojantis elektroniniais įrenginiais
arba pernelyg priartėjus prie
komplekso, kuriame naudojamos
panašaus dažnio bangos, gali sutrikti slėgio padangose stebėjimo sistemosveikimas.
Kaskart keičiant padangas, privaloma
išmontuoti ir aptarnauti padangų
slėgio stebėjimo sistemos jutiklius.
Įsriegiamam jutikliui: pakeiskite
ventilio šerdį ir sandarinimo žiedą.
Pritvirtinamam jutikliui: pakeiskite
visą vožtuvo stiebelį.Automobilio pakrovimo būsena
Pagal apkrovą nustatykite slėgį
padangose: žr. padangų informacijos
lipduką arba slėgio lentelę 3 242 ir
vairuotojo informacijos centro meniu
Tyre Load (Padangų apkrova)
pasirinkite atitinkamą nuostatą
Vehicle Information Menu
(Transporto priemonės informacijos
meniu) 3 100 . Ši nuostata – tai slėgio
padangose įspėjimų atskaita.
Meniu Padangų apkrova pasirodo tik
kai transporto priemonė stovi su
įjungtu stovėjimo stabdžiu.
Automobilyje su automatine pavarų
dėže pavarų svirtis turi būti padėtyje
P .
Viduriniojo lygio ekranas:
Pasirinkite puslapį Padangų apkrova,
kurį rasite vairuotojo informacijos centro skiltyje Vehicle Information
Menu (Transporto priemonės
informacijos meniu) ? 3 100.
● Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki trijų žmonių vežti.
● Eco (Ekol.) , kad būtų nustatytas
ekonomiškas slėgis iki trijų
žmonių vežti.
● Max (Maks.) – maksimaliai
apkrovai.
Aukštesniojo lygio ekranas:
