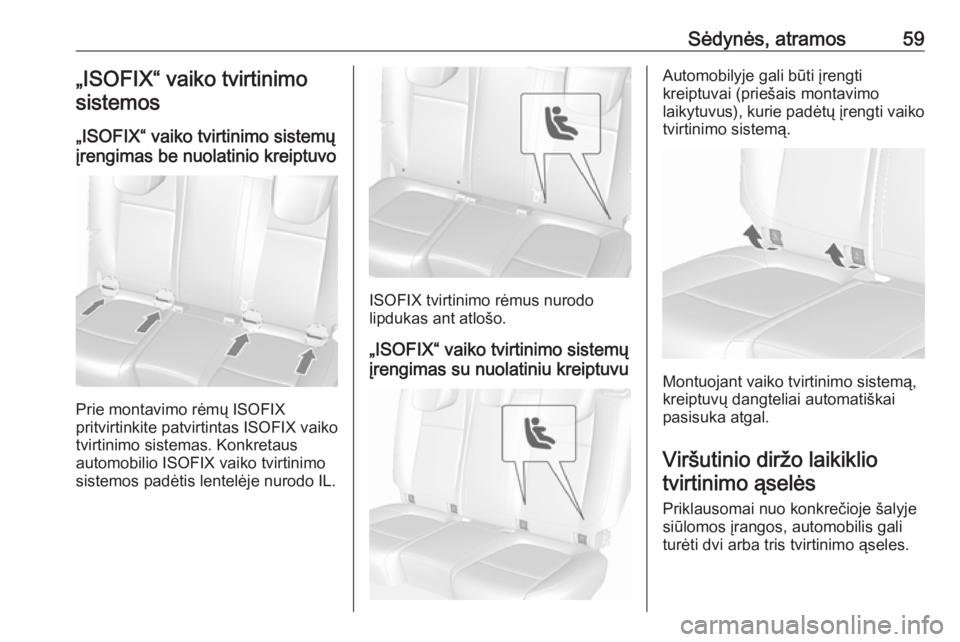

Sėdynės, atramos59„ISOFIX“ vaiko tvirtinimosistemos
„ISOFIX“ vaiko tvirtinimo sistemų
įrengimas be nuolatinio kreiptuvo
Prie montavimo rėmų ISOFIX
pritvirtinkite patvirtintas ISOFIX vaiko
tvirtinimo sistemas. Konkretaus
automobilio ISOFIX vaiko tvirtinimo
sistemos padėtis lentelėje nurodo IL.
ISOFIX tvirtinimo rėmus nurodo
lipdukas ant atlošo.
„ISOFIX“ vaiko tvirtinimo sistemų
įrengimas su nuolatiniu kreiptuvu
Automobilyje gali būti įrengti
kreiptuvai (priešais montavimo
laikytuvus), kurie padėtų įrengti vaiko
tvirtinimo sistemą.
Montuojant vaiko tvirtinimo sistemą,
kreiptuvų dangteliai automatiškai
pasisuka atgal.
Viršutinio diržo laikiklio tvirtinimo ąselės
Priklausomai nuo konkrečioje šalyjesiūlomos įrangos, automobilis gali
turėti dvi arba tris tvirtinimo ąseles.

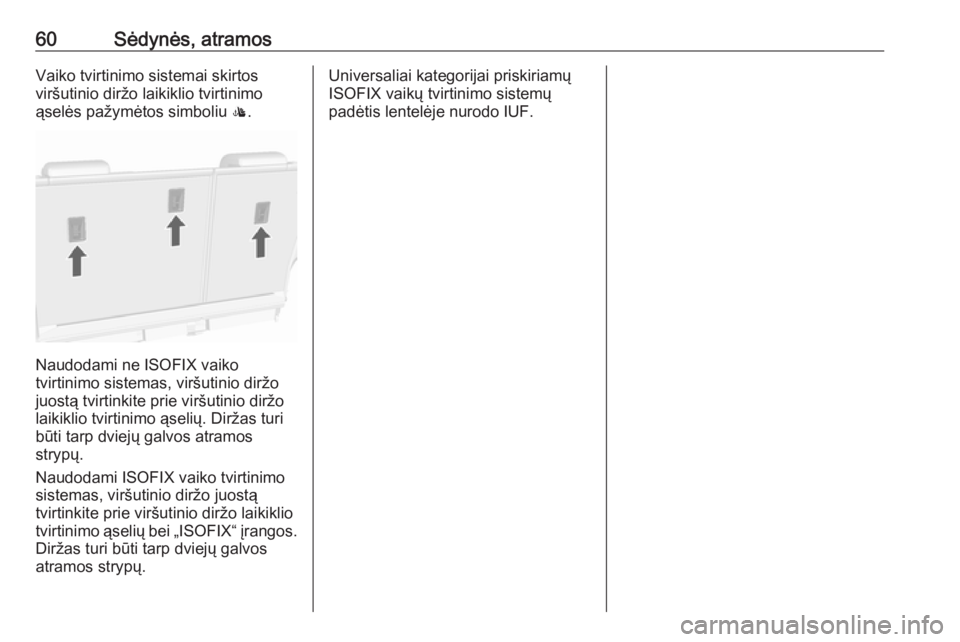

60Sėdynės, atramosVaiko tvirtinimo sistemai skirtos
viršutinio diržo laikiklio tvirtinimo
ąselės pažymėtos simboliu :.
Naudodami ne ISOFIX vaiko
tvirtinimo sistemas, viršutinio diržo
juostą tvirtinkite prie viršutinio diržo
laikiklio tvirtinimo ąselių. Diržas turi
būti tarp dviejų galvos atramos
strypų.
Naudodami ISOFIX vaiko tvirtinimo
sistemas, viršutinio diržo juostą
tvirtinkite prie viršutinio diržo laikiklio
tvirtinimo ąselių bei „ISOFIX“ įrangos.
Diržas turi būti tarp dviejų galvos
atramos strypų.
Universaliai kategorijai priskiriamų
ISOFIX vaikų tvirtinimo sistemų
padėtis lentelėje nurodo IUF.

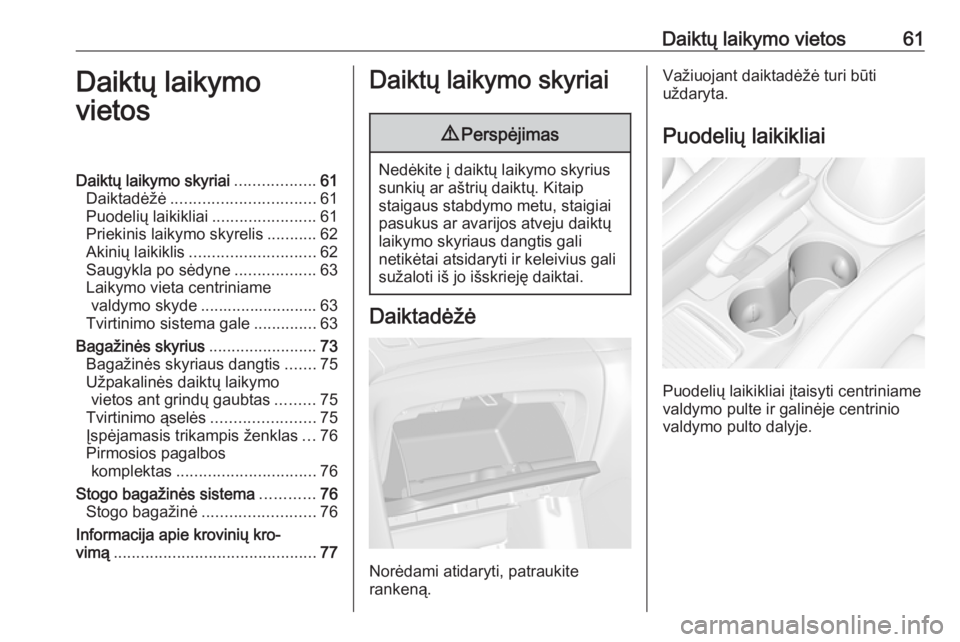

Daiktų laikymo vietos61Daiktų laikymo
vietosDaiktų laikymo skyriai ..................61
Daiktadėžė ................................ 61
Puodelių laikikliai .......................61
Priekinis laikymo skyrelis ...........62
Akinių laikiklis ............................ 62
Saugykla po sėdyne ..................63
Laikymo vieta centriniame valdymo skyde .......................... 63
Tvirtinimo sistema gale ..............63
Bagažinės skyrius ........................73
Bagažinės skyriaus dangtis .......75
Užpakalinės daiktų laikymo vietos ant grindų gaubtas .........75
Tvirtinimo ąselės .......................75
Įspėjamasis trikampis ženklas ...76
Pirmosios pagalbos komplektas ............................... 76
Stogo bagažinės sistema ............76
Stogo bagažinė ......................... 76
Informacija apie krovinių kro‐
vimą ............................................. 77Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Daiktadėžė
Norėdami atidaryti, patraukite
rankeną.
Važiuojant daiktadėžė turi būti
uždaryta.
Puodelių laikikliai
Puodelių laikikliai įtaisyti centriniame
valdymo pulte ir galinėje centrinio
valdymo pulto dalyje.

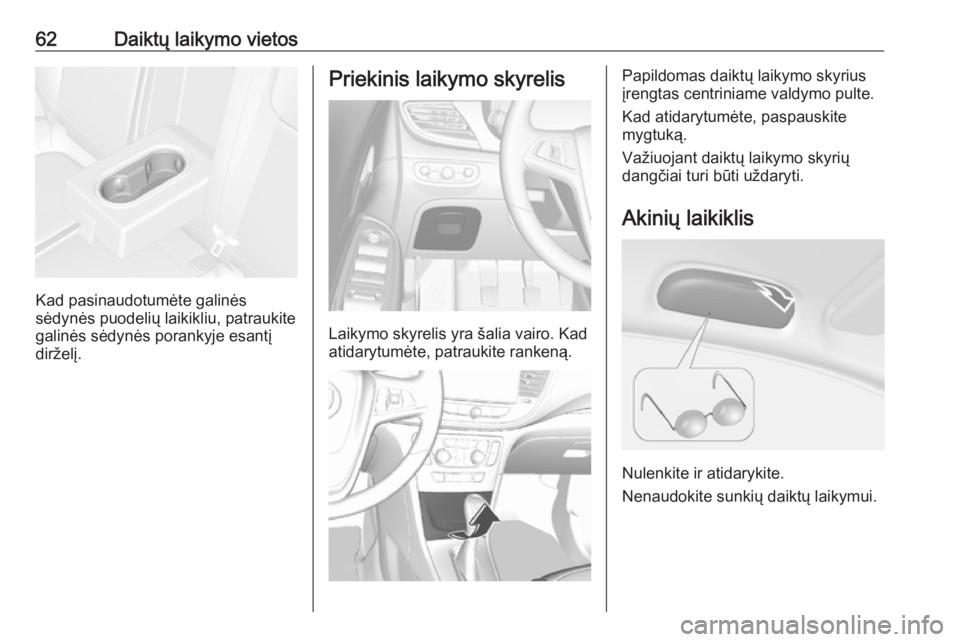

62Daiktų laikymo vietos
Kad pasinaudotumėte galinės
sėdynės puodelių laikikliu, patraukite galinės sėdynės porankyje esantį
dirželį.
Priekinis laikymo skyrelis
Laikymo skyrelis yra šalia vairo. Kad
atidarytumėte, patraukite rankeną.
Papildomas daiktų laikymo skyrius
įrengtas centriniame valdymo pulte.
Kad atidarytumėte, paspauskite
mygtuką.
Važiuojant daiktų laikymo skyrių
dangčiai turi būti uždaryti.
Akinių laikiklis
Nulenkite ir atidarykite.
Nenaudokite sunkių daiktų laikymui.

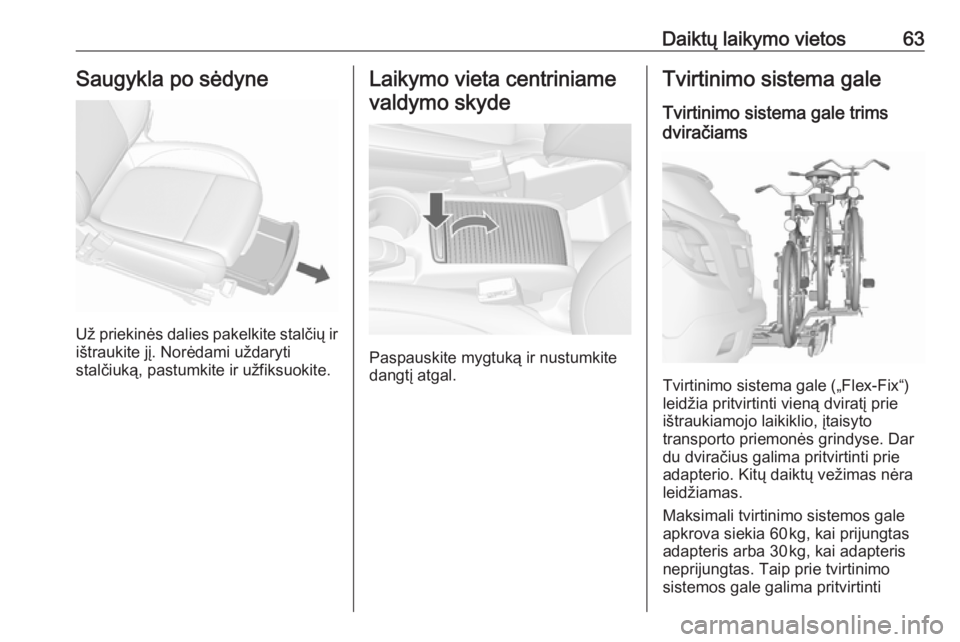

Daiktų laikymo vietos63Saugykla po sėdyne
Už priekinės dalies pakelkite stalčių irištraukite jį. Norėdami uždaryti
stalčiuką, pastumkite ir užfiksuokite.
Laikymo vieta centriniame
valdymo skyde
Paspauskite mygtuką ir nustumkite
dangtį atgal.
Tvirtinimo sistema gale
Tvirtinimo sistema gale trims
dviračiams
Tvirtinimo sistema gale („Flex-Fix“)
leidžia pritvirtinti vieną dviratį prie
ištraukiamojo laikiklio, įtaisyto
transporto priemonės grindyse. Dar
du dviračius galima pritvirtinti prie
adapterio. Kitų daiktų vežimas nėra
leidžiamas.
Maksimali tvirtinimo sistemos gale
apkrova siekia 60 kg, kai prijungtas
adapteris arba 30 kg, kai adapteris
neprijungtas. Taip prie tvirtinimo
sistemos gale galima pritvirtinti

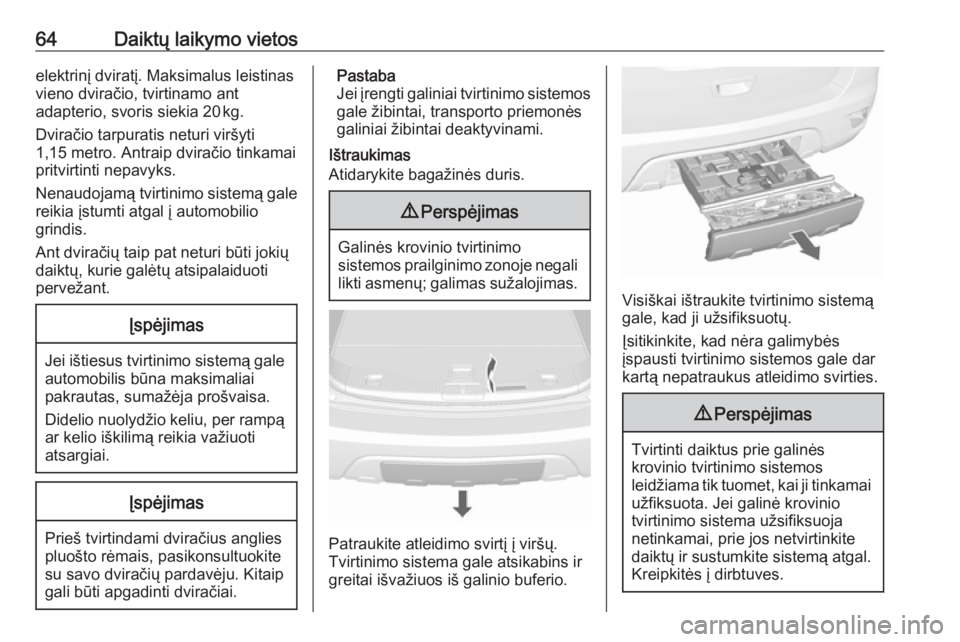

64Daiktų laikymo vietoselektrinį dviratį. Maksimalus leistinas
vieno dviračio, tvirtinamo ant
adapterio, svoris siekia 20 kg.
Dviračio tarpuratis neturi viršyti
1,15 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistemą gale reikia įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Jei ištiesus tvirtinimo sistemą gale automobilis būna maksimaliai
pakrautas, sumažėja prošvaisa.
Didelio nuolydžio keliu, per rampą ar kelio iškilimą reikia važiuoti
atsargiai.
Įspėjimas
Prieš tvirtindami dviračius anglies
pluošto rėmais, pasikonsultuokite
su savo dviračių pardavėju. Kitaip
gali būti apgadinti dviračiai.
Pastaba
Jei įrengti galiniai tvirtinimo sistemos
gale žibintai, transporto priemonės
galiniai žibintai deaktyvinami.
Ištraukimas
Atidarykite bagažinės duris.9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Patraukite atleidimo svirtį į viršų.
Tvirtinimo sistema gale atsikabins ir
greitai išvažiuos iš galinio buferio.
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atleidimo svirties.
9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.

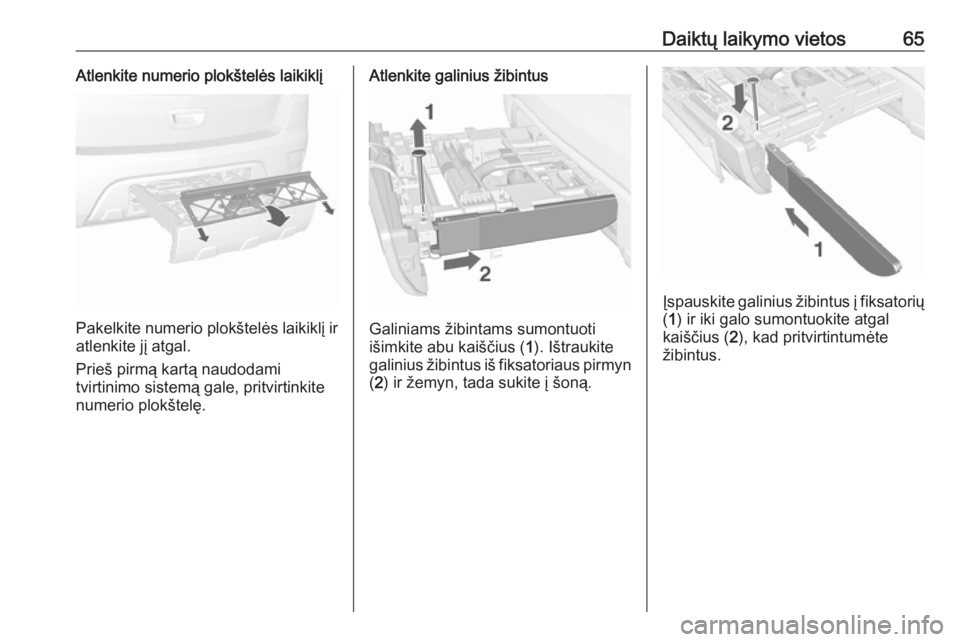

Daiktų laikymo vietos65Atlenkite numerio plokštelės laikiklį
Pakelkite numerio plokštelės laikiklį iratlenkite jį atgal.
Prieš pirmą kartą naudodami
tvirtinimo sistemą gale, pritvirtinkite
numerio plokštelę.
Atlenkite galinius žibintus
Galiniams žibintams sumontuoti
išimkite abu kaiščius ( 1). Ištraukite
galinius žibintus iš fiksatoriaus pirmyn
( 2 ) ir žemyn, tada sukite į šoną.
Įspauskite galinius žibintus į fiksatorių
( 1 ) ir iki galo sumontuokite atgal
kaiščius ( 2), kad pritvirtintumėte
žibintus.

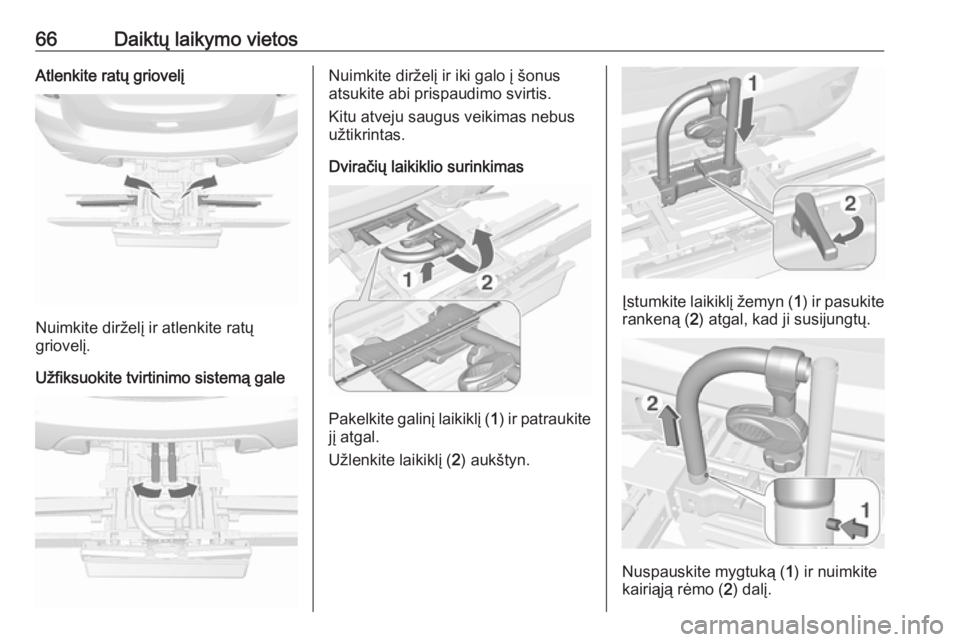

66Daiktų laikymo vietosAtlenkite ratų griovelį
Nuimkite dirželį ir atlenkite ratų
griovelį.
Užfiksuokite tvirtinimo sistemą gale
Nuimkite dirželį ir iki galo į šonus
atsukite abi prispaudimo svirtis.
Kitu atveju saugus veikimas nebus
užtikrintas.
Dviračių laikiklio surinkimas
Pakelkite galinį laikiklį ( 1) ir patraukite
jį atgal.
Užlenkite laikiklį ( 2) aukštyn.
Įstumkite laikiklį žemyn ( 1) ir pasukite
rankeną ( 2) atgal, kad ji susijungtų.
Nuspauskite mygtuką ( 1) ir nuimkite
kairiąją rėmo ( 2) dalį.

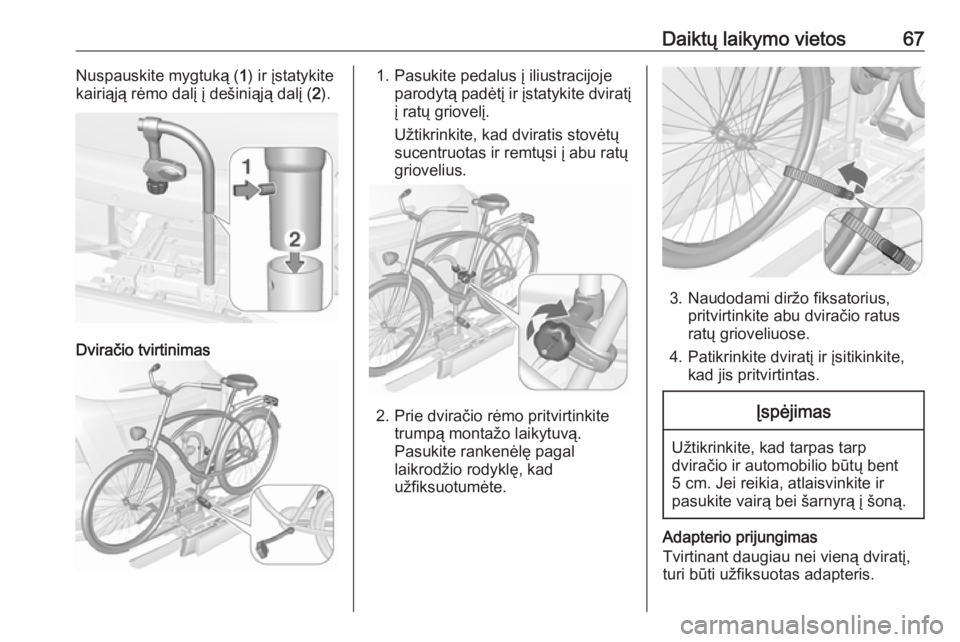

Daiktų laikymo vietos67Nuspauskite mygtuką (1) ir įstatykite
kairiąją rėmo dalį į dešiniąją dalį ( 2).
Dviračio tvirtinimas
1. Pasukite pedalus į iliustracijoje
parodytą padėtį ir įstatykite dviratį
į ratų griovelį.
Užtikrinkite, kad dviratis stovėtų
sucentruotas ir remtųsi į abu ratų
griovelius.
2. Prie dviračio rėmo pritvirtinkite trumpą montažo laikytuvą.
Pasukite rankenėlę pagal laikrodžio rodyklę, kad
užfiksuotumėte.
3. Naudodami diržo fiksatorius, pritvirtinkite abu dviračio ratus
ratų grioveliuose.
4. Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.
Įspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Adapterio prijungimas
Tvirtinant daugiau nei vieną dviratį, turi būti užfiksuotas adapteris.

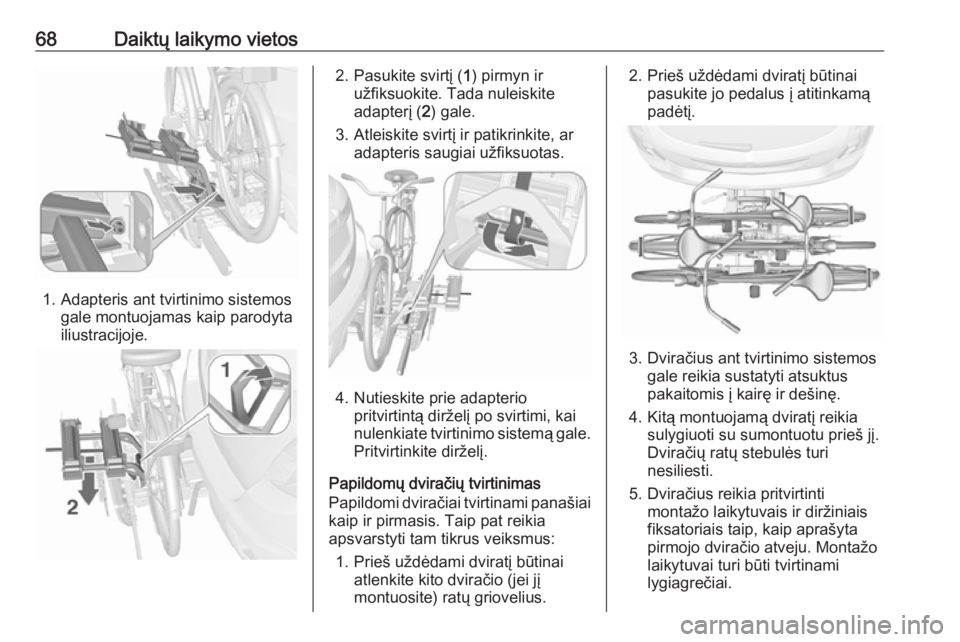

68Daiktų laikymo vietos
1. Adapteris ant tvirtinimo sistemosgale montuojamas kaip parodyta
iliustracijoje.
2. Pasukite svirtį ( 1) pirmyn ir
užfiksuokite. Tada nuleiskite adapterį ( 2) gale.
3. Atleiskite svirtį ir patikrinkite, ar adapteris saugiai užfiksuotas.
4. Nutieskite prie adapteriopritvirtintą dirželį po svirtimi, kai
nulenkiate tvirtinimo sistemą gale. Pritvirtinkite dirželį.
Papildomų dviračių tvirtinimas
Papildomi dviračiai tvirtinami panašiai
kaip ir pirmasis. Taip pat reikia
apsvarstyti tam tikrus veiksmus:
1. Prieš uždėdami dviratį būtinai atlenkite kito dviračio (jei jį
montuosite) ratų griovelius.
2. Prieš uždėdami dviratį būtinai pasukite jo pedalus į atitinkamą
padėtį.
3. Dviračius ant tvirtinimo sistemos gale reikia sustatyti atsuktus
pakaitomis į kairę ir dešinę.
4. Kitą montuojamą dviratį reikia sulygiuoti su sumontuotu prieš jį.Dviračių ratų stebulės turi
nesiliesti.
5. Dviračius reikia pritvirtinti montažo laikytuvais ir diržiniais
fiksatoriais taip, kaip aprašyta
pirmojo dviračio atveju. Montažo laikytuvai turi būti tvirtinami
lygiagrečiai.
