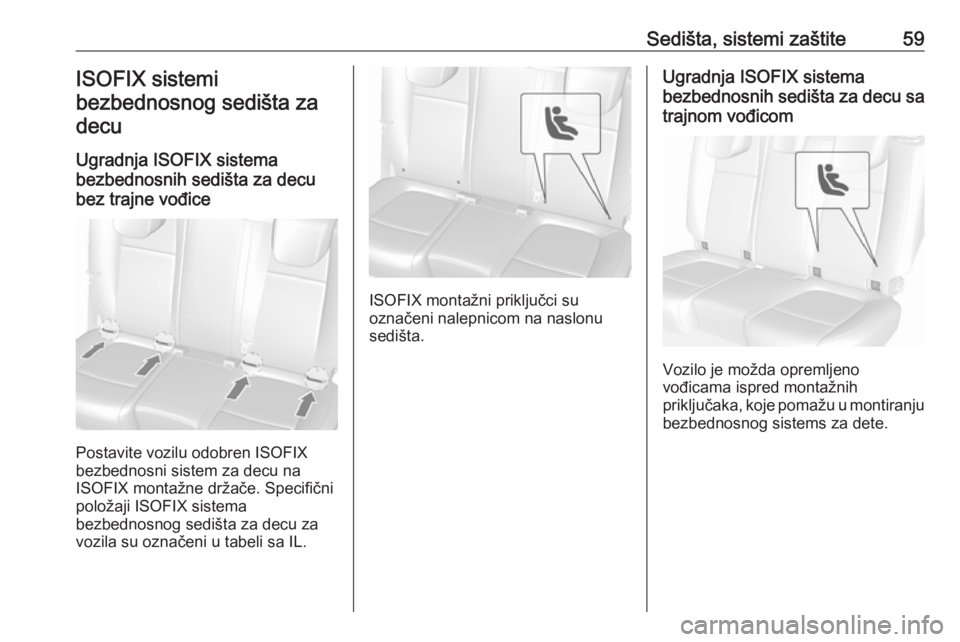

Sedišta, sistemi zaštite59ISOFIX sistemi
bezbednosnog sedišta za decu
Ugradnja ISOFIX sistema
bezbednosnih sedišta za decu
bez trajne vođice
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX sistema
bezbednosnog sedišta za decu za
vozila su označeni u tabeli sa IL.
ISOFIX montažni priključci su
označeni nalepnicom na naslonu
sedišta.
Ugradnja ISOFIX sistema
bezbednosnih sedišta za decu sa
trajnom vođicom
Vozilo je možda opremljeno
vođicama ispred montažnih
priključaka, koje pomažu u montiranju bezbednosnog sistems za dete.

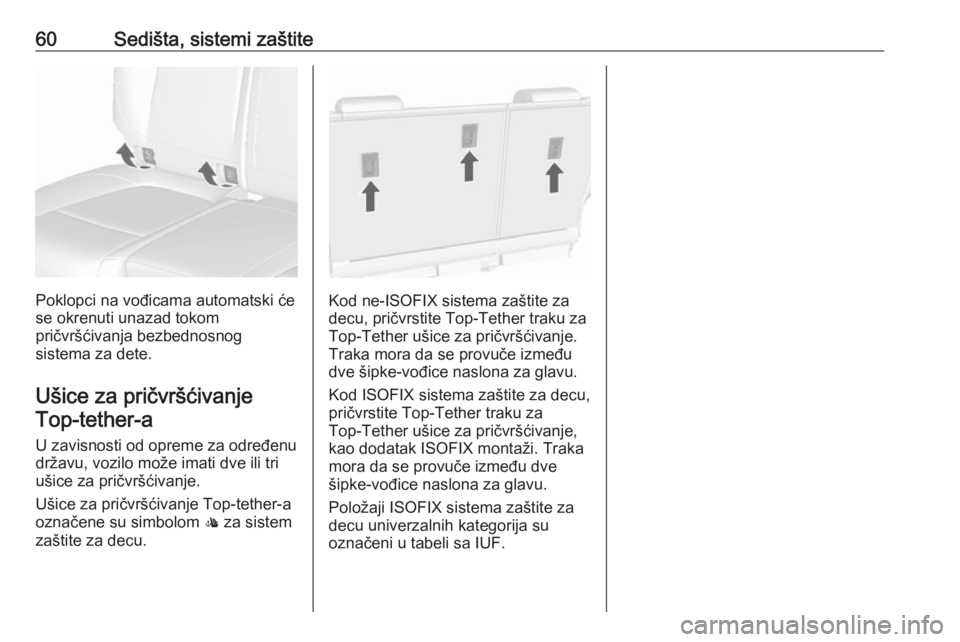

60Sedišta, sistemi zaštite
Poklopci na vođicama automatski će
se okrenuti unazad tokom
pričvršćivanja bezbednosnog
sistema za dete.
Ušice za pričvršćivanje Top‑tether-a
U zavisnosti od opreme za određenu
državu, vozilo može imati dve ili tri
ušice za pričvršćivanje.
Ušice za pričvršćivanje Top-tether-a označene su simbolom : za sistem
zaštite za decu.Kod ne-ISOFIX sistema zaštite za
decu, pričvrstite Top-Tether traku za
Top-Tether ušice za pričvršćivanje. Traka mora da se provuče između
dve šipke-vođice naslona za glavu.
Kod ISOFIX sistema zaštite za decu,
pričvrstite Top-Tether traku za
Top-Tether ušice za pričvršćivanje,
kao dodatak ISOFIX montaži. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.

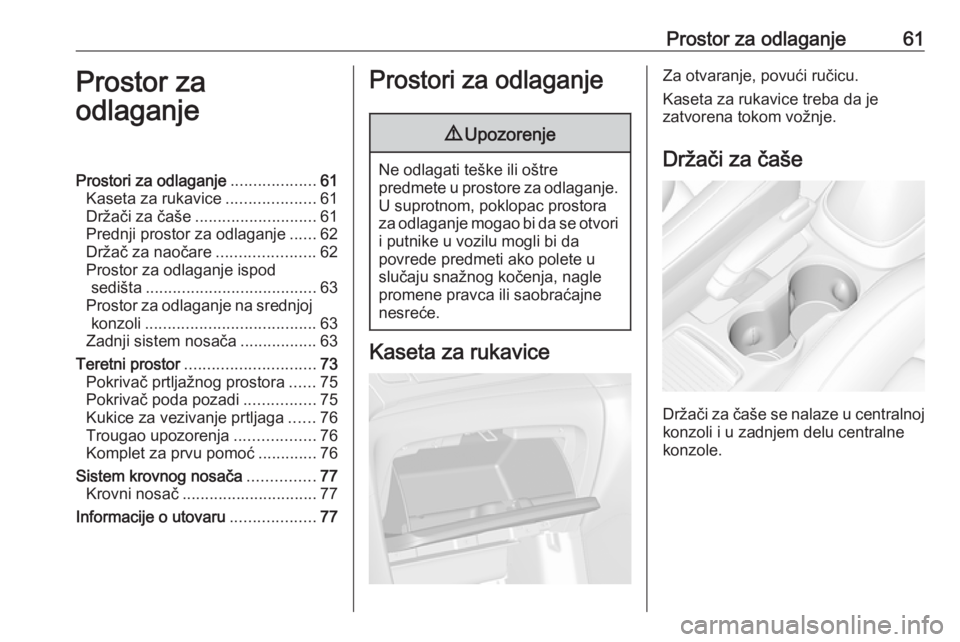

Prostor za odlaganje61Prostor za
odlaganjeProstori za odlaganje ...................61
Kaseta za rukavice ....................61
Držači za čaše ........................... 61
Prednji prostor za odlaganje ......62
Držač za naočare ......................62
Prostor za odlaganje ispod sedišta ...................................... 63
Prostor za odlaganje na srednjoj konzoli ...................................... 63
Zadnji sistem nosača .................63
Teretni prostor ............................. 73
Pokrivač prtljažnog prostora ......75
Pokrivač poda pozadi ................75
Kukice za vezivanje prtljaga ......76
Trougao upozorenja ..................76
Komplet za prvu pomoć .............76
Sistem krovnog nosača ...............77
Krovni nosač .............................. 77
Informacije o utovaru ...................77Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Za otvaranje, povući ručicu.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze u centralnoj
konzoli i u zadnjem delu centralne
konzole.

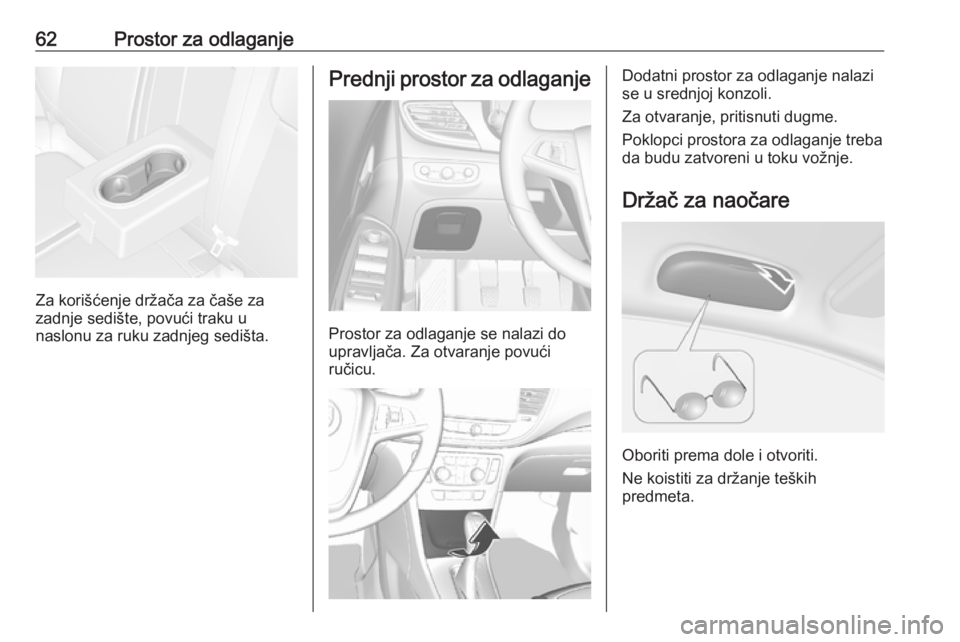

62Prostor za odlaganje
Za korišćenje držača za čaše za
zadnje sedište, povući traku u
naslonu za ruku zadnjeg sedišta.
Prednji prostor za odlaganje
Prostor za odlaganje se nalazi do
upravljača. Za otvaranje povući
ručicu.
Dodatni prostor za odlaganje nalazi
se u srednjoj konzoli.
Za otvaranje, pritisnuti dugme.
Poklopci prostora za odlaganje treba da budu zatvoreni u toku vožnje.
Držač za naočare
Oboriti prema dole i otvoriti.
Ne koistiti za držanje teških
predmeta.

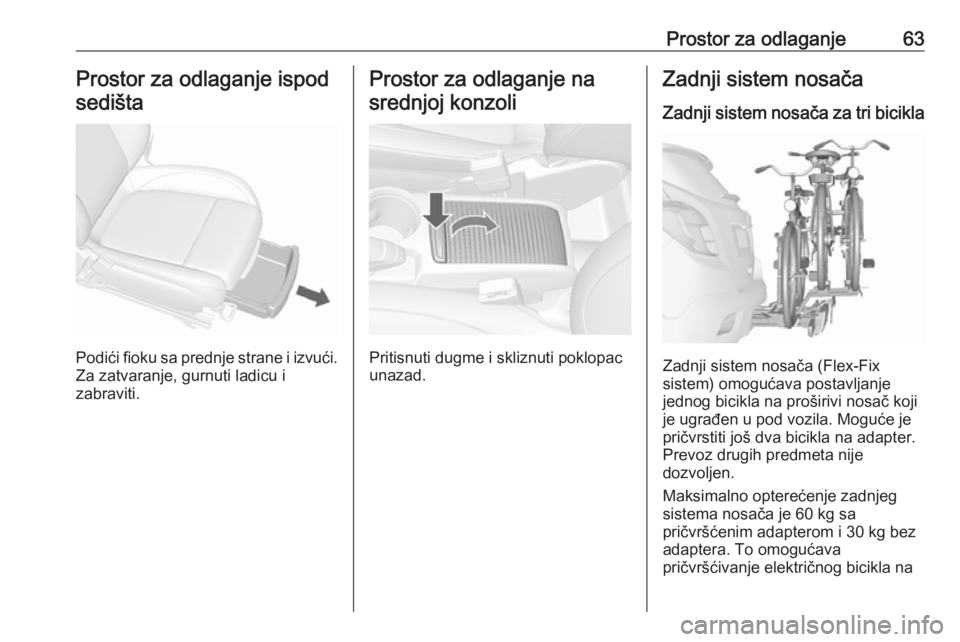

Prostor za odlaganje63Prostor za odlaganje ispodsedišta
Podići fioku sa prednje strane i izvući. Za zatvaranje, gurnuti ladicu i
zabraviti.
Prostor za odlaganje na
srednjoj konzoli
Pritisnuti dugme i skliznuti poklopac
unazad.
Zadnji sistem nosača
Zadnji sistem nosača za tri bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
jednog bicikla na proširivi nosač koji
je ugrađen u pod vozila. Moguće je pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 60 kg sa
pričvršćenim adapterom i 30 kg bez
adaptera. To omogućava
pričvršćivanje električnog bicikla na

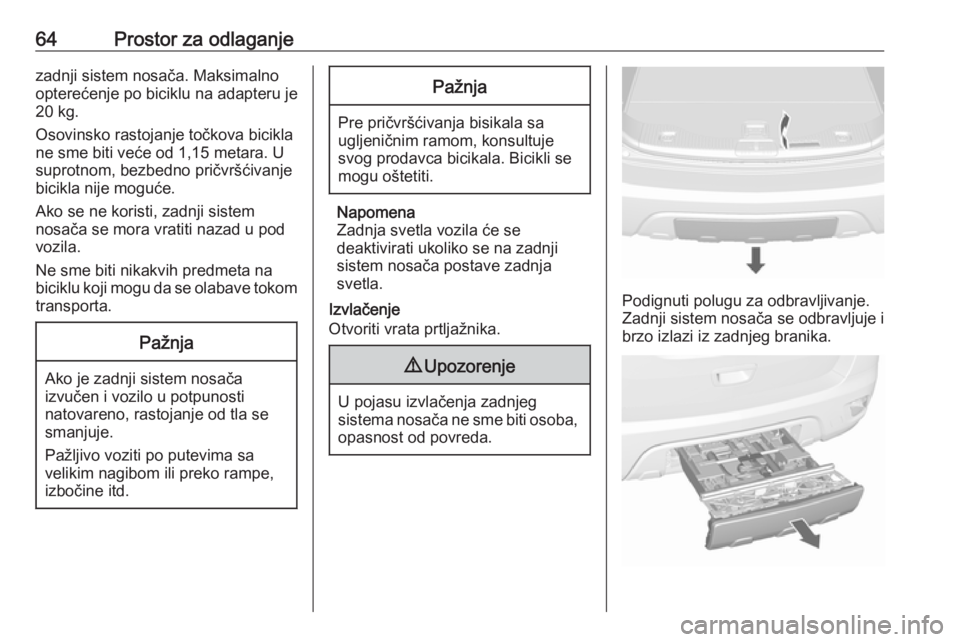

64Prostor za odlaganjezadnji sistem nosača. Maksimalno
opterećenje po biciklu na adapteru je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme biti veće od 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, zadnji sistem
nosača se mora vratiti nazad u pod
vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje od tla se
smanjuje.
Pažljivo voziti po putevima sa
velikim nagibom ili preko rampe, izbočine itd.
Pažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli se
mogu oštetiti.
Napomena
Zadnja svetla vozila će se
deaktivirati ukoliko se na zadnji
sistem nosača postave zadnja
svetla.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Zadnji sistem nosača se odbravljuje i
brzo izlazi iz zadnjeg branika.

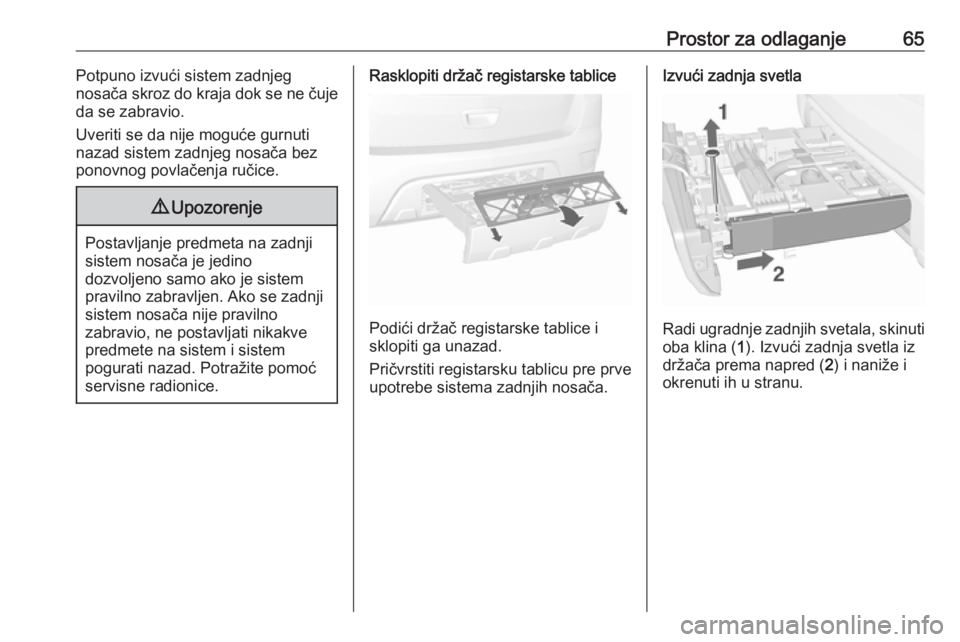

Prostor za odlaganje65Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje
da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.
Pričvrstiti registarsku tablicu pre prve
upotrebe sistema zadnjih nosača.
Izvući zadnja svetla
Radi ugradnje zadnjih svetala, skinuti oba klina ( 1). Izvući zadnja svetla iz
držača prema napred ( 2) i naniže i
okrenuti ih u stranu.

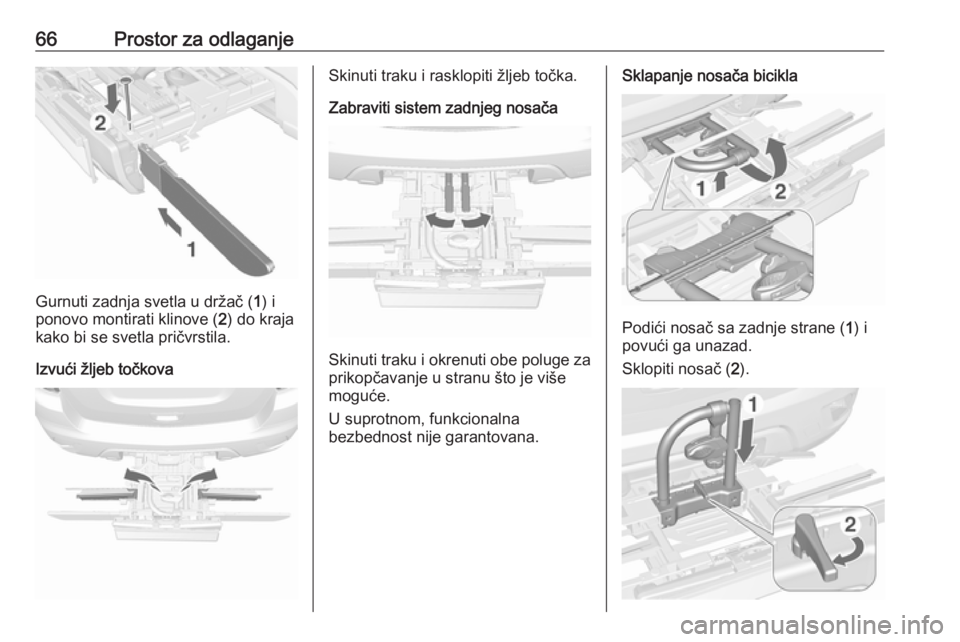

66Prostor za odlaganje
Gurnuti zadnja svetla u držač (1) i
ponovo montirati klinove ( 2) do kraja
kako bi se svetla pričvrstila.
Izvući žljeb točkova
Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane ( 1) i
povući ga unazad.
Sklopiti nosač ( 2).

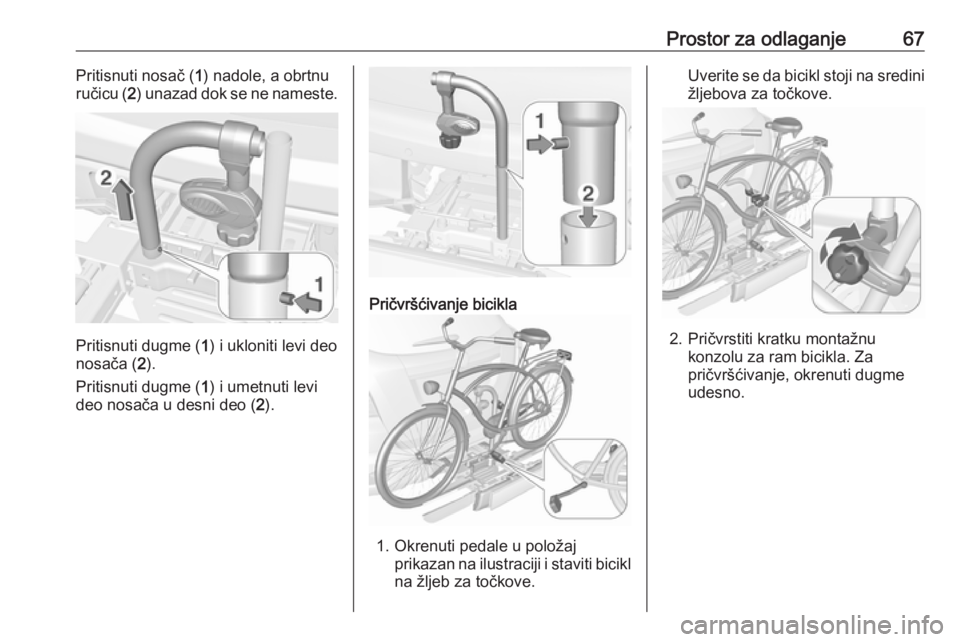

Prostor za odlaganje67Pritisnuti nosač (1) nadole, a obrtnu
ručicu ( 2) unazad dok se ne nameste.
Pritisnuti dugme ( 1) i ukloniti levi deo
nosača ( 2).
Pritisnuti dugme ( 1) i umetnuti levi
deo nosača u desni deo ( 2).
Pričvršćivanje bicikla
1. Okrenuti pedale u položaj
prikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.

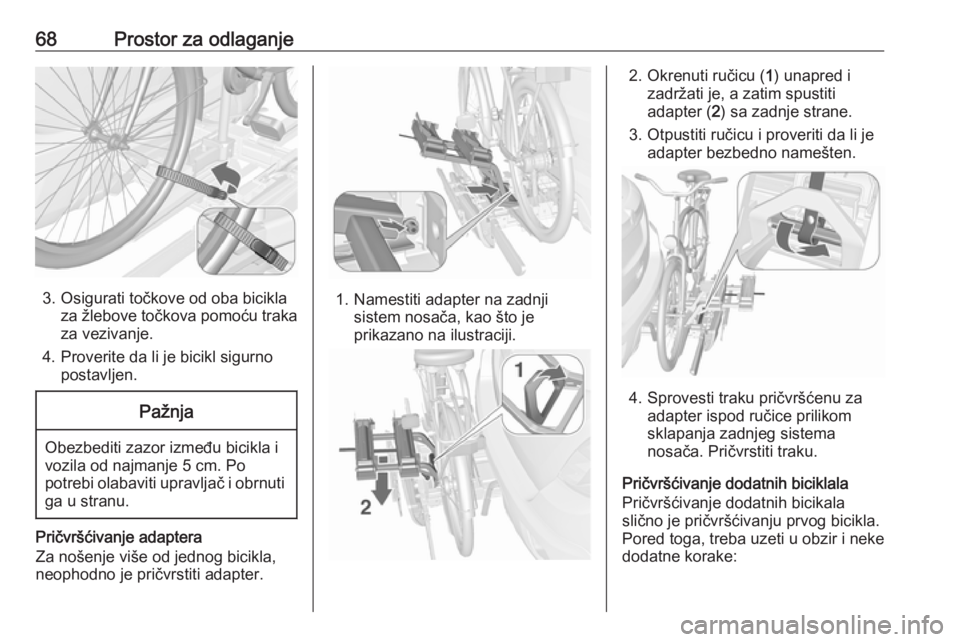

68Prostor za odlaganje
3. Osigurati točkove od oba biciklaza žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje adaptera
Za nošenje više od jednog bicikla,
neophodno je pričvrstiti adapter.
1. Namestiti adapter na zadnji sistem nosača, kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu ( 1) unapred i
zadržati je, a zatim spustiti adapter ( 2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice prilikom
sklapanja zadnjeg sistema
nosača. Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla. Pored toga, treba uzeti u obzir i neke
dodatne korake:
