OPEL MOKKA X 2018.5 Informācijas un izklaides sistēmas rokasgrāmata (in Latvian)

Sēdekļi, drošības sistēmas59ISOFIX izmēra klase un sēdeklīša sistēmaA - ISO/F3:uz priekšu vērsta bērnu drošības sistēma lielākā pieļaujamā auguma bērniem svara kategorijā no9 līdz 18 kgB - ISO/F2:uz priekšu vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā no 9 līdz 18 kgB1 - ISO/F2X:uz priekšu vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā no 9 līdz 18 kgC - ISO/R3:uz aizmuguri vērsta bērnu drošības sistēma lielākā pieļaujamā auguma bērniem svara kategorijā līdz
18 kgD - ISO/R2:uz aizmuguri vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā līdz 18 kgE - ISO/R1:uz aizmuguri vērsta bērnu drošības sistēma jaunākā vecuma bērniem svara kategorijā līdz 13 kg

60Bagāžas novietnes un glabāšanas nodalījumiBagāžas novietnes
un glabāšanas
nodalījumiGlabāšanas nodalījumi ................60
Cimdu nodalījums ......................60
Glāžu turētāji ............................. 61
Priekšējais sīklietu nodalījums ...61
Sīkbagāžas atvilktne zem sēdekļa ..................................... 62
Viduskonsoles nodalījums .........62
Aizmugurējā velosipēdu pārvadāšanas sistēma .............62
Bagāžas nodalījums ....................72
Bagāžas nodalījuma pārsegs ....74
Aizmugurējā grīdas glabāšanas nodalījuma pārsegs ..................74
Kravas nostiprināšanas cilpas ...75
Avārijas trīsstūris .......................75
Pirmās palīdzības aptieciņa .......75
Jumta bagāžnieka sistēma ..........76
Jumta bagāžnieks .....................76
Informācija par bagāžas iekrau‐
šanu ............................................. 76Glabāšanas nodalījumi9Brīdinājums
Glabāšanas nodalījumos nedrīkst
uzglabāt smagus vai asus
priekšmetus. Pretējā gadījumā
glabāšanas nodalījuma vāciņš var atvērties un automašīnas vadītājs
vai pasažieri var gūt smagas
traumas, ja straujas
bremzēšanas, pēkšņas virziena
maiņas vai avārijas situācijā šie
priekšmeti inerces rezultātā tiks
izsviesti salonā.
Cimdu nodalījums
Lai atvērtu, pavelciet rokturi.
Braukšanas laikā cimdu nodalījumam jābūt aizvērtam.

Bagāžas novietnes un glabāšanas nodalījumi61Glāžu turētāji
Glāžu turētāji atrodas viduskonsolē
un viduskonsoles aizmugurējā daļā.
Lai izmantotu aizmugurējā sēdekļa
glāžu turētāju, nolokiet aizmugurējā
sēdekļa elkoņbalstu.
Priekšējais sīklietu
nodalījums
Glabāšanas nodalījums atrodas
blakus stūres ratam. Lai atvērtu,
pavelciet rokturi.
Vēl viens glabāšanas nodalījums
atrodas viduskonsolē.
Lai to atvērtu, nospiediet taustiņu.
Braukšanas laikā glabāšanas
nodalījumu vāciņiem ir jābūt
aizvērtiem.

62Bagāžas novietnes un glabāšanas nodalījumiSīkbagāžas atvilktne zemsēdekļa
Paceliet atvilktni aiz priekšmalas un
izvelciet to. Lai atvilktni aizvērtu,
iebīdiet to iekšā un nofiksējiet.
Viduskonsoles nodalījums
Spiediet pogu lejup un bīdiet vāciņu
atpakaļ.
Aizmugurējā velosipēdu
pārvadāšanas sistēma
Aizmugurējā pārvadāšanas
sistēma trim velosipēdiem
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) sniedz iespēju piestiprināt
vienu velosipēdu pie izvirzāmas
platformas, kas ierīkota automašīnas
grīdā. Vēl divus velosipēdus var
piestiprināt adapterim. Citu
priekšmetu pārvadāšana nav
pieļaujama.

Bagāžas novietnes un glabāšanas nodalījumi63Aizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālā
slodze ir 60 kg ar piestiprinātu
adapteri un 30 kg bez adaptera. Līdz
ar to aizmugurējai velosipēdu
pārvadāšanas sistēmai var
piestiprināt velosipēdu ar
elektromotoru. Maksimālā slodze uz
vienu velosipēdu, kas novietots uz
adaptera, ir 20 kg.
Velosipēda garenbāze nedrīkst
pārsniegt 1,15 m. Pretējā gadījumā
velosipēda droša nostiprināšana nav
iespējama.
Kad aizmugurējā velosipēdu
pārvadāšanas sistēma netiek
izmantota, tā ir jāiebīda atpakaļ
automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Ja aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta
un automašīna ir pilnīgi noslogota, klīrenss samazinās.
Braucot pa izteikti slīpu ceļu,
rampu vai grambām utt.,
automašīna jāvada sevišķi
piesardzīgi.
Uzmanību
Pirms piestiprināt velosipēdus ar
oglekļa šķiedras rāmjiem,
sazinieties ar velosipēdu
izplatītāju. Šādi velosipēdi var tikt bojāti.
Piezīme
Ja ir uzstādīti aizmugurējās
velosipēdu pārvadāšanas sistēmas
aizmugurējie lukturi, automašīnas
aizmugurējie lukturi tiek deaktivizēti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Pavelciet uz augšu atbloķēšanas
sviru. Aizmugurējā velosipēdu
pārvadāšanas sistēma tiek atbloķēta
un ātri izbīdīta no aizmugurējā bufera.

64Bagāžas novietnes un glabāšanas nodalījumi
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.
9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Valsts reģistrācijas numura zīmes
turētāja atlocīšana
Paceliet valsts reģistrācijas numura
zīmes turētāju un atlokiet to atpakaļ.
Pirms aizmugurējās velosipēdu
pārvadāšanas sistēmas pirmās
lietošanas reizes piestipriniet tai
reģistrācijas numura zīmi.
Gabarītlukturu atlocīšana
Lai uzstādītu gabarītlukturus,
izņemiet abas tapas ( 1). Izvelciet
gabarītlukturus no turētāja uz priekšu
( 2 ) un lejup un pagrieziet tos uz
sāniem.

Bagāžas novietnes un glabāšanas nodalījumi65
Iespiediet gabarītlukturus turētājā (1)
un ievietojiet tapas ( 2) līdz galam, lai
piestiprinātu lukturus.
Riteņa padziļinājuma atlocīšana
Noņemiet saiti un atlokiet riteņa
padziļinājumu.
Nofiksējiet aizmugurējo velosipēdu pārvadāšanas sistēmu
Noņemiet saiti un pagrieziet abas
satveršanas sviras līdz galam uz
sāniem.
Pretējā gadījumā nevar garantēt drošu funkcionalitāti.
Velosipēdu turētāja montāža
Paceliet turētāja aizmugurējo daļu ( 1)
un pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu ( 2).

66Bagāžas novietnes un glabāšanas nodalījumiSpiediet turētāju (1) lejup un
pagrieziet rokturi ( 2) atpakaļ, lai
nostiprinātu.
Nospiediet pogu ( 1) un noņemiet
turētāja kreiso daļu ( 2).
Nospiediet pogu ( 1) un ievietojiet
turētāja kreiso daļu labajā daļā ( 2).
Velosipēda piestiprināšana
1. Pagrieziet pedāļus vajadzīgajā
pozīcijā, kā parādīts attēlā, un
ievietojiet velosipēdu riteņu
padziļinājumos.
Pārliecinieties, ka velosipēds
atrodas riteņu padziļinājumu
centrā.
2. Piestipriniet velosipēda rāmim īso
montāžas kronšteinu. Pagrieziet kloķi pulksteņrādītāju kustības
virzienā, lai to nostiprinātu.

Bagāžas novietnes un glabāšanas nodalījumi67
3. Nostipriniet abus velosipēdariteņus tiem paredzētajospadziļinājumos ar riteņu
savilcējsiksnām.
4. Pārbaudiet, vai velosipēds ir nostiprināts stabili.
Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Adaptera piestiprināšana
Pārvadājot vairāk nekā vienu
velosipēdu, ir jāpiestiprina adapteris.
1. Uzlieciet adapteri aizmugurējai
velosipēdu pārvadāšanas
sistēmai, kā parādīts attēlā.
2. Pagrieziet sviru ( 1) uz priekšu un
turiet, pēc tam nolaidiet zemāk
adapteri ( 2) aizmugurē.
3. Atlaidiet sviru un pārbaudiet, vai adapteris ir droši nofiksējies.

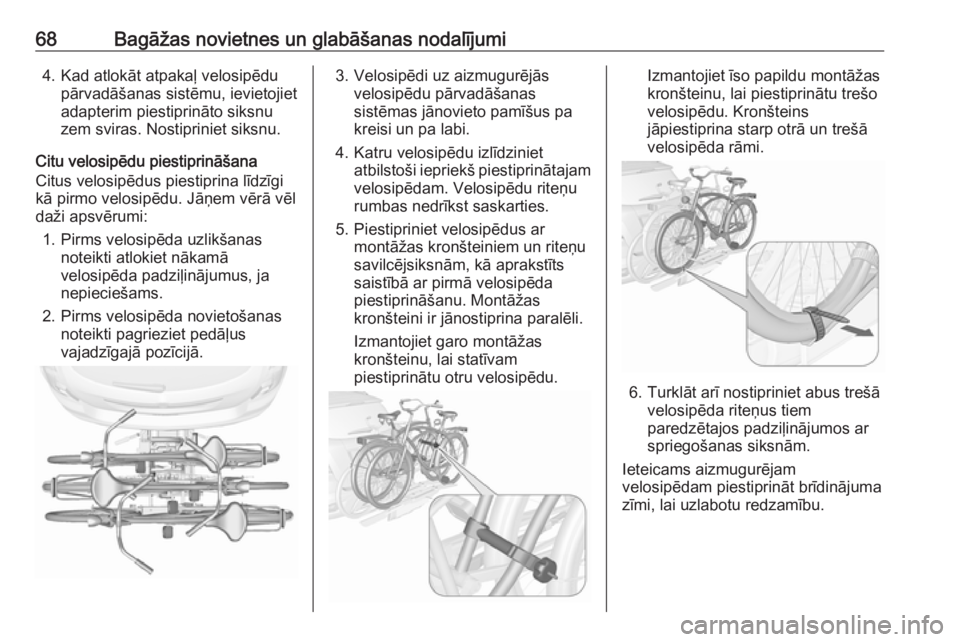

68Bagāžas novietnes un glabāšanas nodalījumi4. Kad atlokāt atpakaļ velosipēdupārvadāšanas sistēmu, ievietojietadapterim piestiprināto siksnu
zem sviras. Nostipriniet siksnu.
Citu velosipēdu piestiprināšana
Citus velosipēdus piestiprina līdzīgi
kā pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda uzlikšanas noteikti atlokiet nākamā
velosipēda padziļinājumus, ja
nepieciešams.
2. Pirms velosipēda novietošanas noteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.3. Velosipēdi uz aizmugurējās velosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.
4. Katru velosipēdu izlīdziniet atbilstoši iepriekš piestiprinātajam
velosipēdam. Velosipēdu riteņu
rumbas nedrīkst saskarties.
5. Piestipriniet velosipēdus ar montāžas kronšteiniem un riteņu
savilcējsiksnām, kā aprakstīts
saistībā ar pirmā velosipēda piestiprināšanu. Montāžas
kronšteini ir jānostiprina paralēli.
Izmantojiet garo montāžas
kronšteinu, lai statīvam
piestiprinātu otru velosipēdu.Izmantojiet īso papildu montāžas
kronšteinu, lai piestiprinātu trešo
velosipēdu. Kronšteins
jāpiestiprina starp otrā un trešā
velosipēda rāmi.
6. Turklāt arī nostipriniet abus trešā velosipēda riteņus tiem
paredzētajos padziļinājumos ar
spriegošanas siksnām.
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma
zīmi, lai uzlabotu redzamību.
